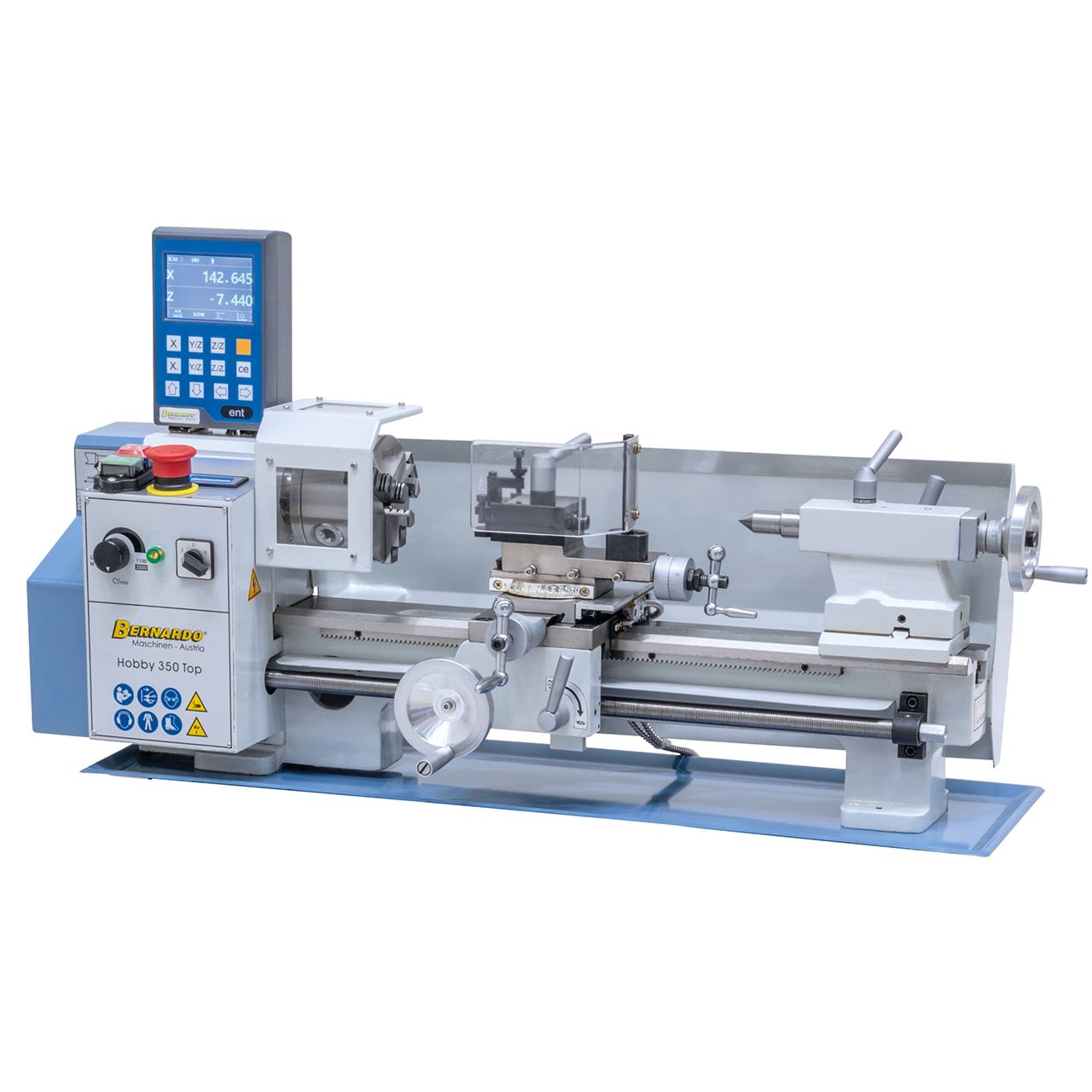

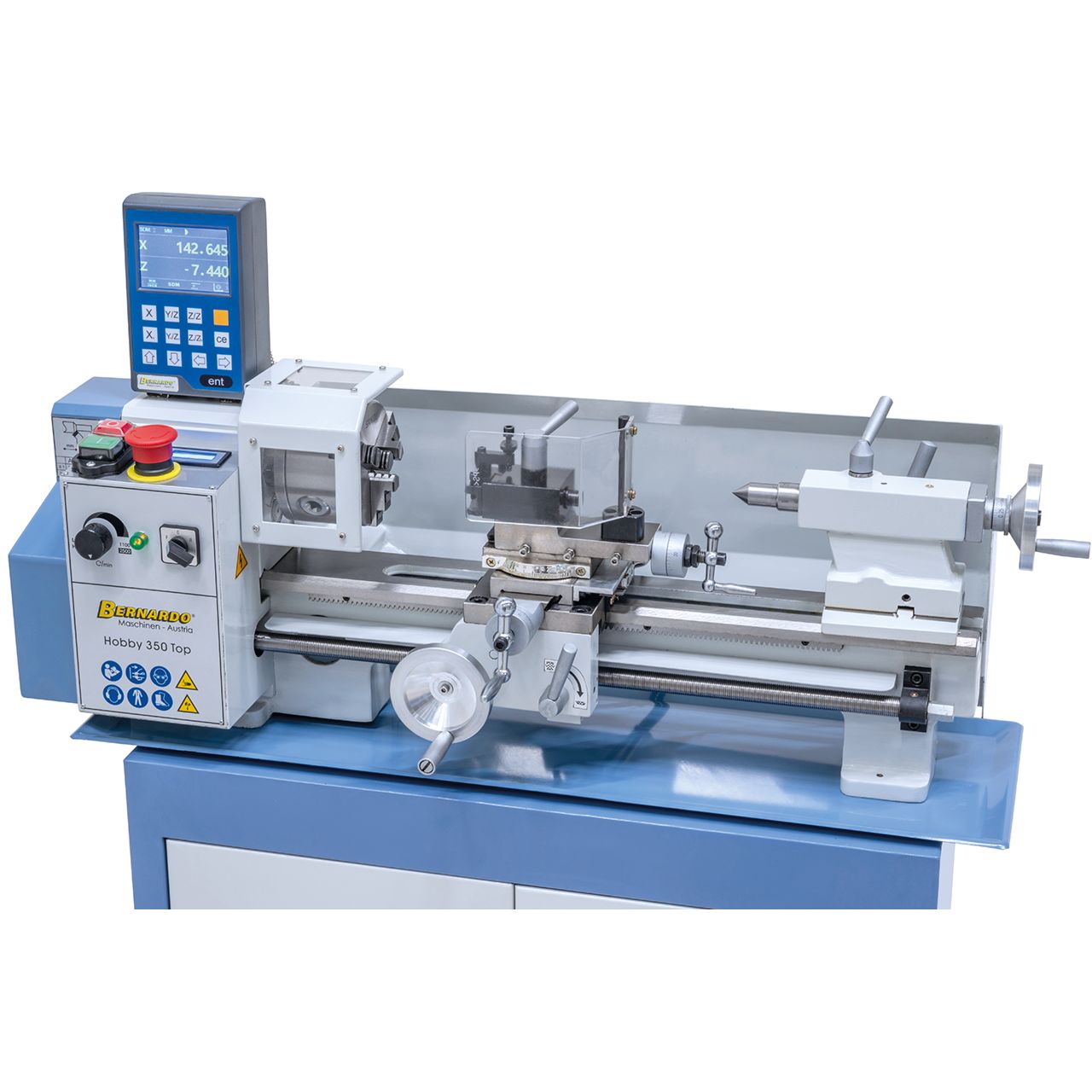

03-10244 Bernardo Leitspindeldrehmaschinen Tischdrehmaschine Hobby 350 Top / 230 V inkl. 2-Achs Digitalanzeige DT 40
03-10244 Bernardo Leitspindeldrehmaschinen Hobby 350 Top / 230 V inkl. 2-Achs Digitalanzeige
Beschreibung:Die Tischdrehmaschine Hobby 350 Top bietet durch den bürstenlosen Gleichstrommotor eine hohe Laufruhe sowie einen gleichmäßigen Antrieb der Spindel. Zur Reduzierung der Fertigungszeiten kann dieses Modell mit einer 2-Achs-Digitalanzeige geliefert werden.
Features:
Technische Spezifikation:

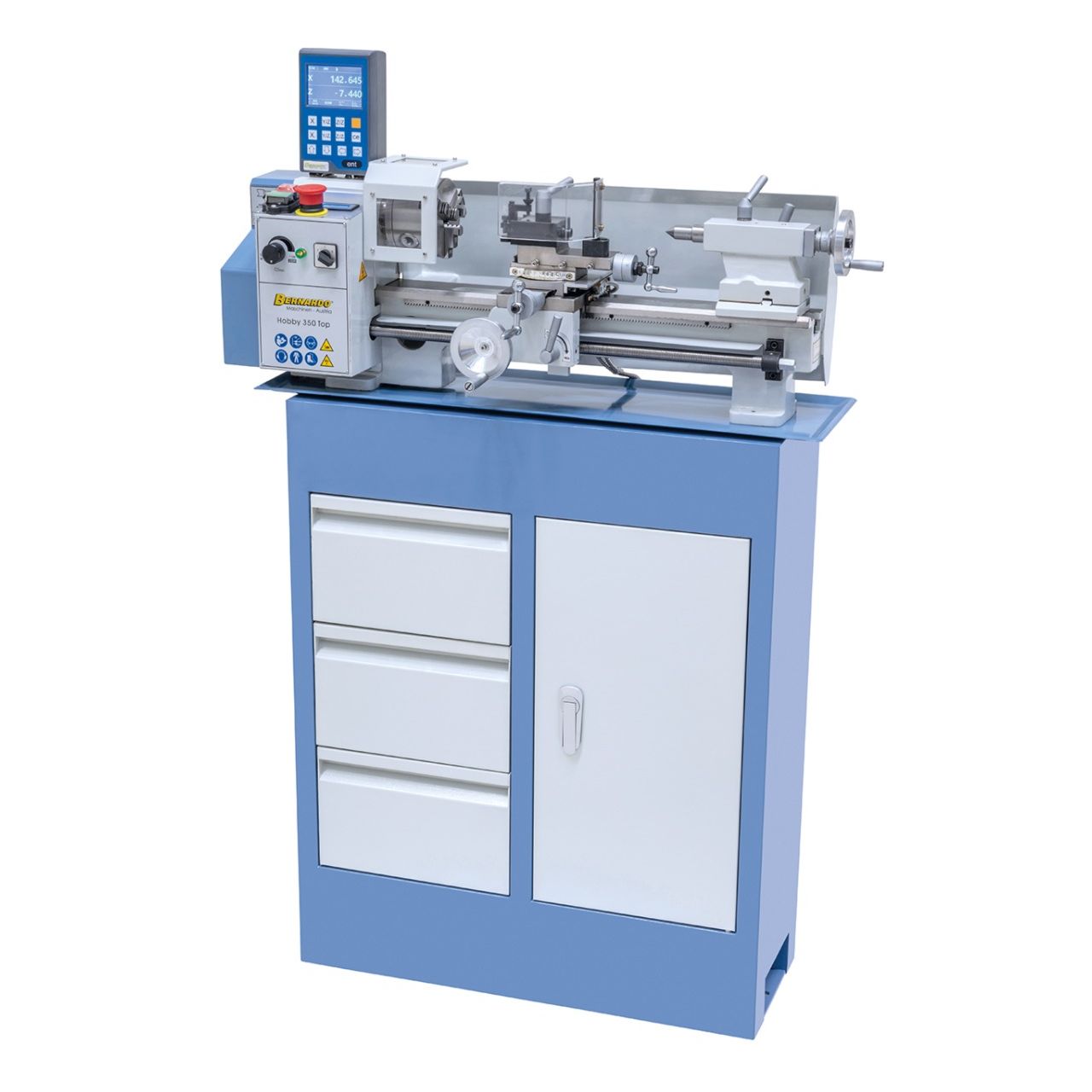

* ohne Untergestell
Lieferumfang:

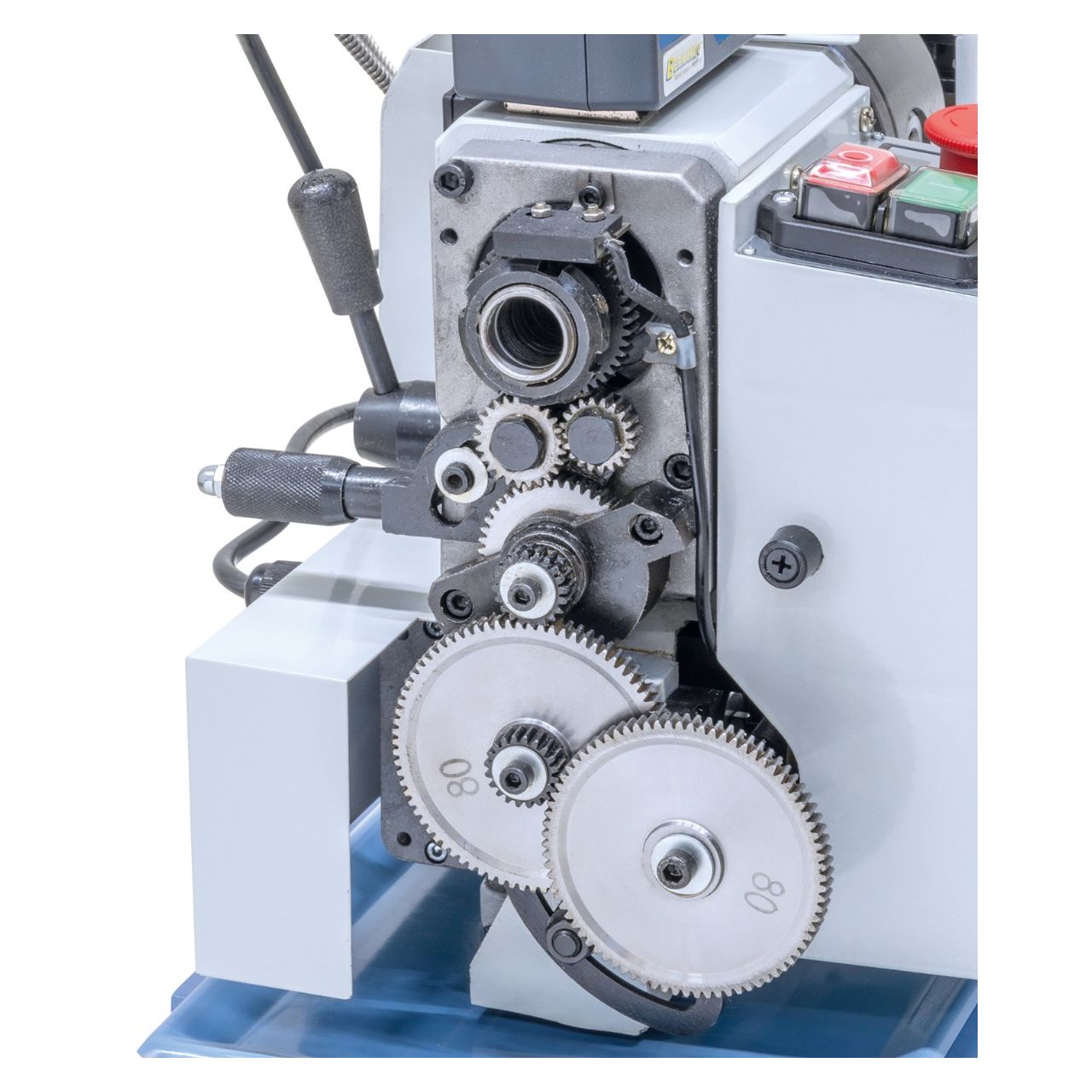

Serienmäßig ausgestattet mit Wechselräder in Metallaus-führung zum Gewinde-schneiden.

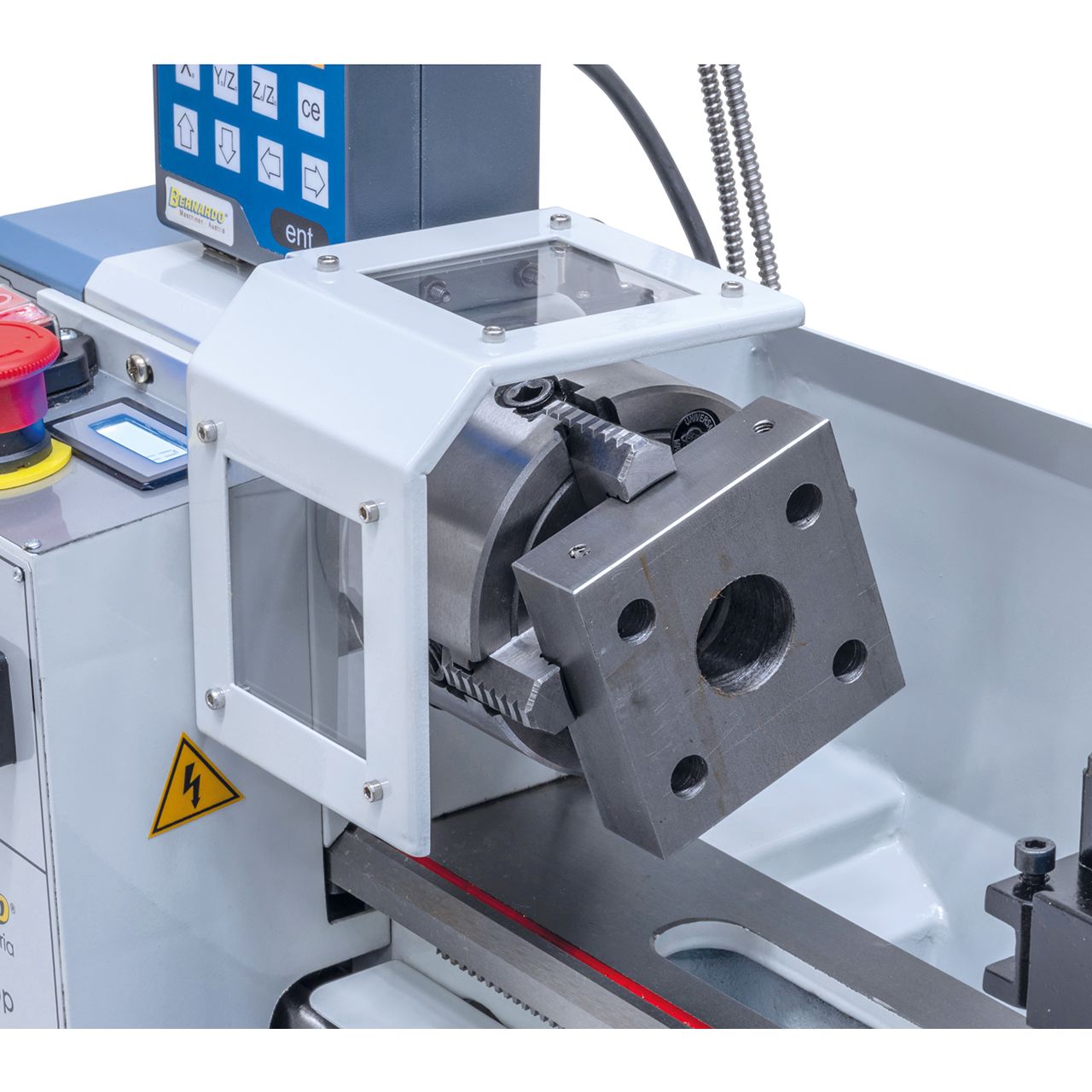

Planscheibe 100 mm (Option) zum Spannen von unregelmäßig geformten Werkstücken.

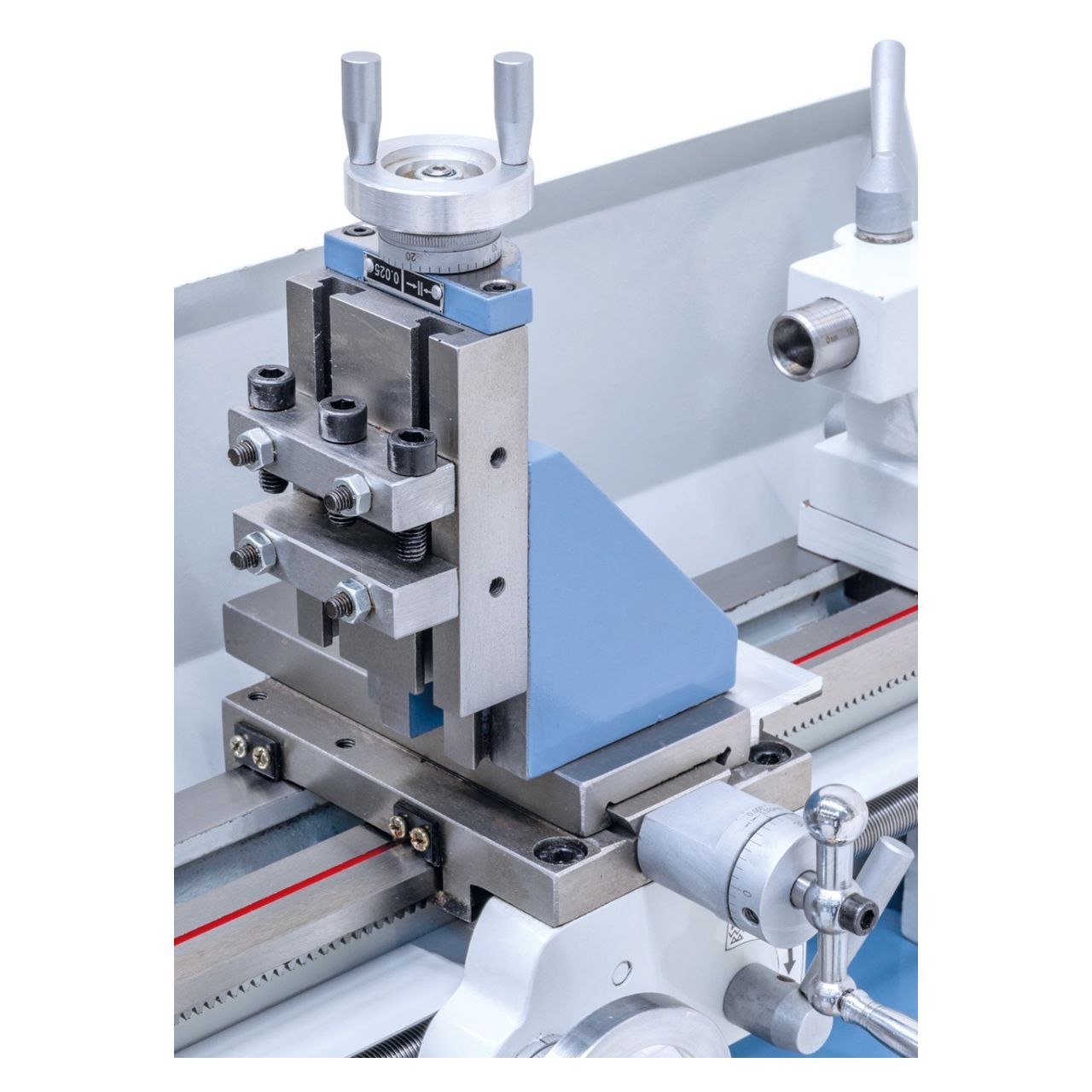

Vertikalfrässupport für zusätzliche Bearbeitungs-vorgänge nachrüstbar.

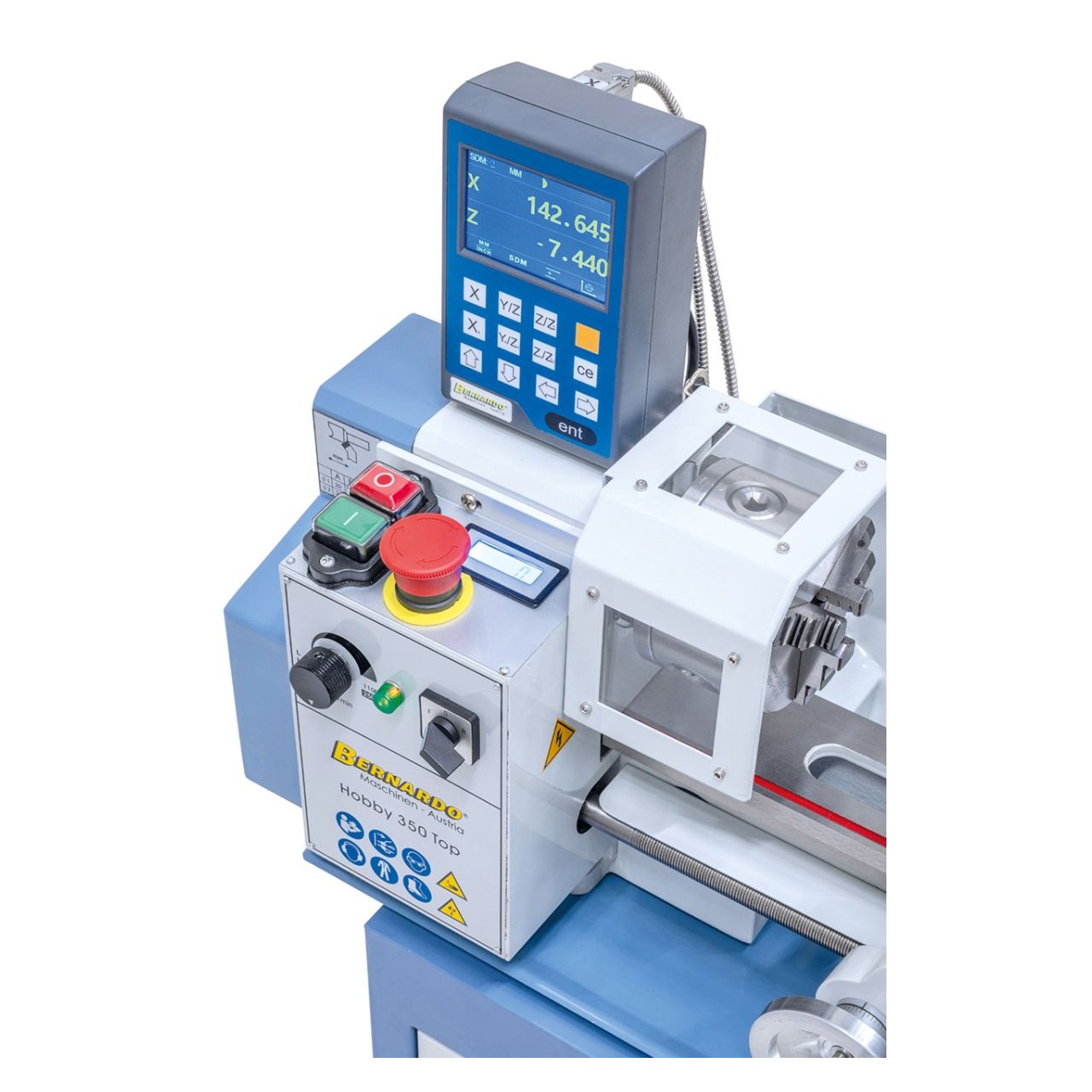

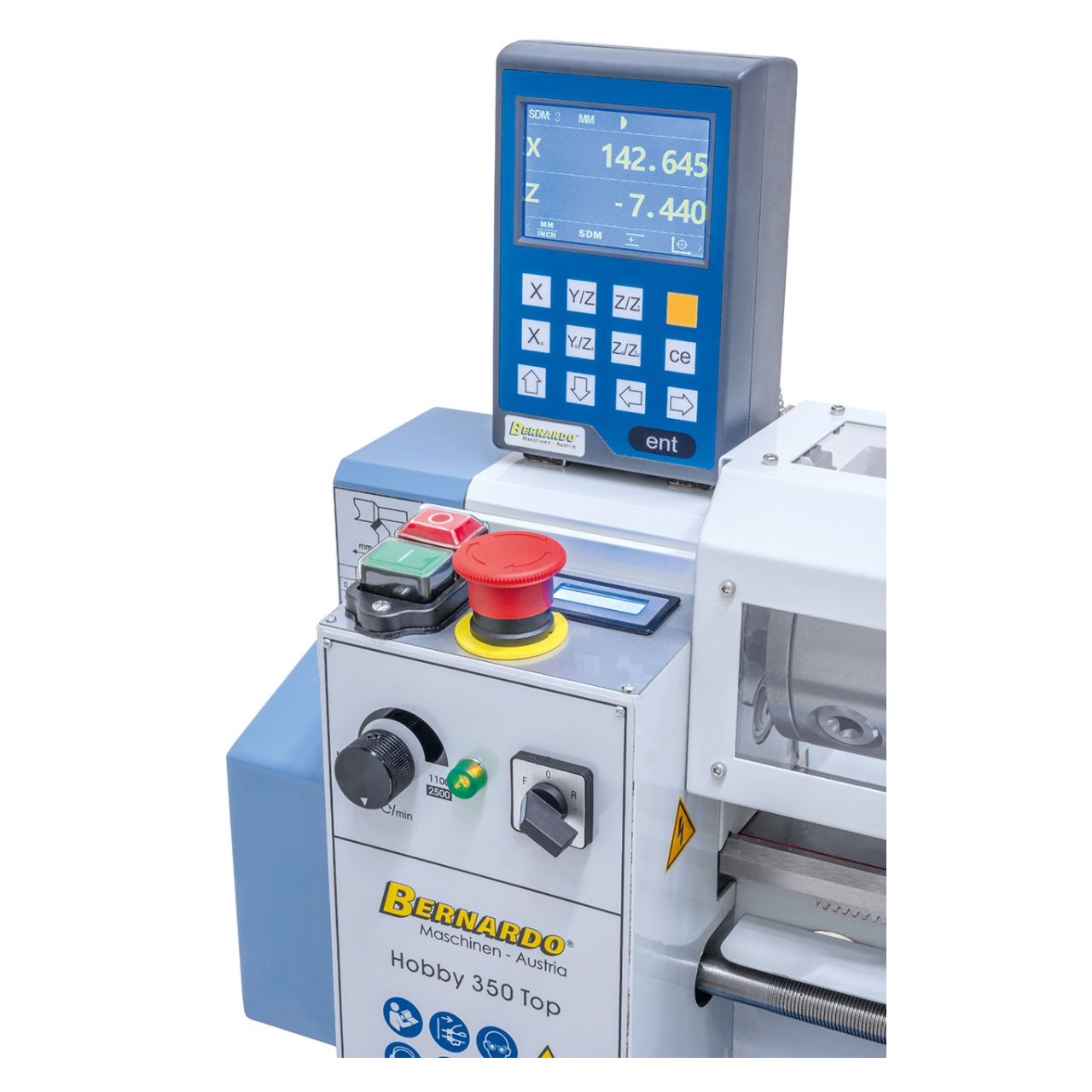

Die serienmäßige 2-Achs-Digitalanzeige Bernardo DT 40 garantiert einfacheres Arbeiten und höhere Genauigkeit
Beschreibung:Die Tischdrehmaschine Hobby 350 Top bietet durch den bürstenlosen Gleichstrommotor eine hohe Laufruhe sowie einen gleichmäßigen Antrieb der Spindel. Zur Reduzierung der Fertigungszeiten kann dieses Modell mit einer 2-Achs-Digitalanzeige geliefert werden.
Features:
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Hohe Rundlaufgenauigkeit der Spindelnase (besser als 0,015 mm) aufgrund Präzisionskugellager
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Präzise Spindellagerung mit 2 nachstellbaren Kegelrollenlagern
- Kräftiger Gleichstrommotor mit einer Antriebsleistung von 450 W
- Serienmäßig mit Wechselräder in Metallausführung zum Schneiden metrischer Gewinde
- Vielseitig einsetzbar: Längsdrehen, Plandrehen, Ausdrehen, Gewindeschneiden, ...
Technische Spezifikation:
| Spitzenweite | 300 mm |
| Spitzenhöhe | 90 mm |
| Umlaufdurchmesser über Bett | 180 mm |
| Umlaufdurchmesser über Planschlitten | 110 mm |
| Spindelbohrung | 20 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich, stufenlos | 50 - 1100 / 120 - 2500 U/min |
| Bereich Längsvorschübe | 0,1 / 0,2 mm/U |
| Metrische Gewinde | (9) 0,5 - 2,5 mm |
| Pinolenweg | 60 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,45 kW |
| Motor-Aufnahmeleistung S6 40% | 0,60 kW |
| Maschinenabmessung (B x T x H)* | 880 x 320 x 310 mm |
| Gewicht ca. | 52 kg |
Lieferumfang:
- 2-Achs-Digitalanzeige DT 40

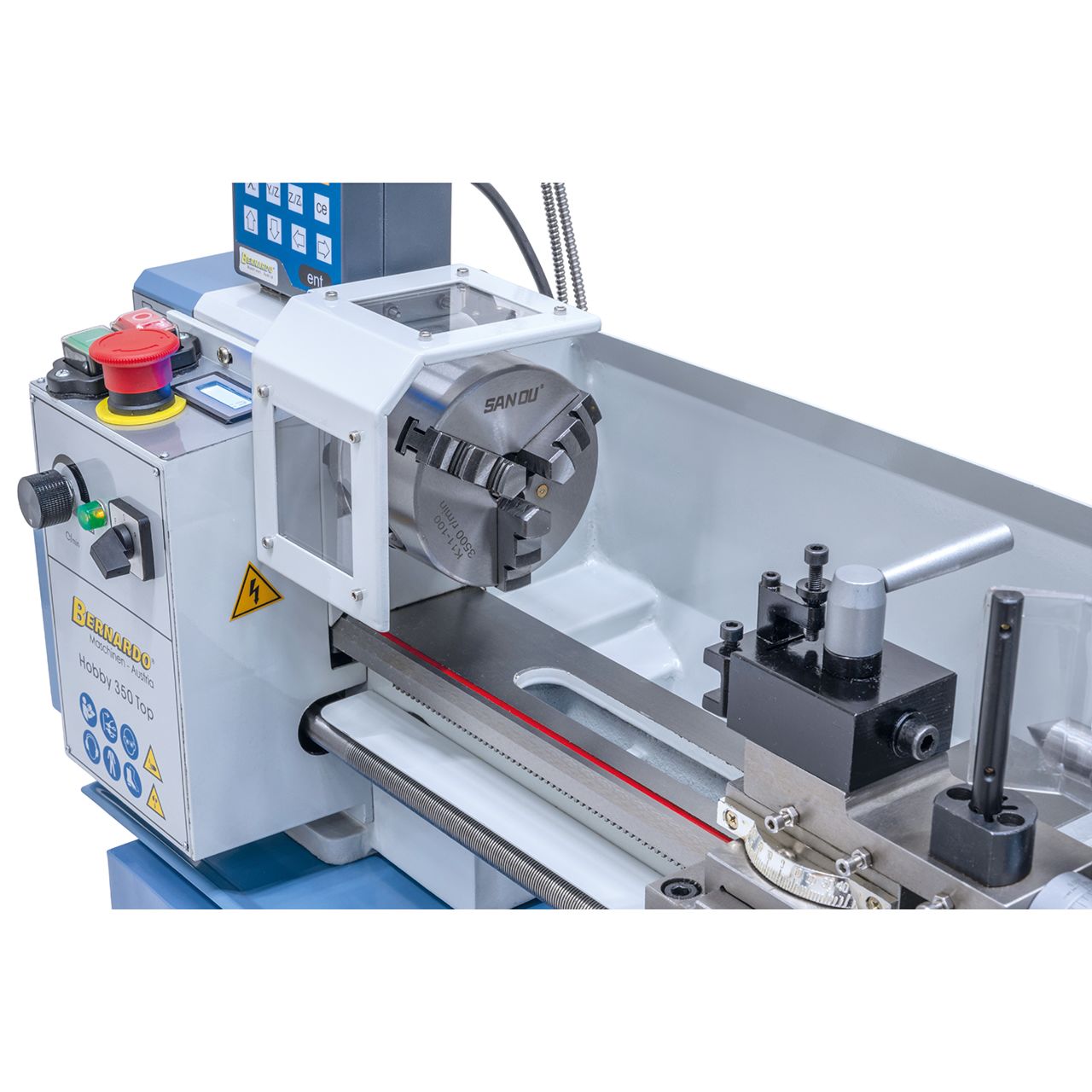

- 3-Backenfutter 100 mm
- Futterschutz

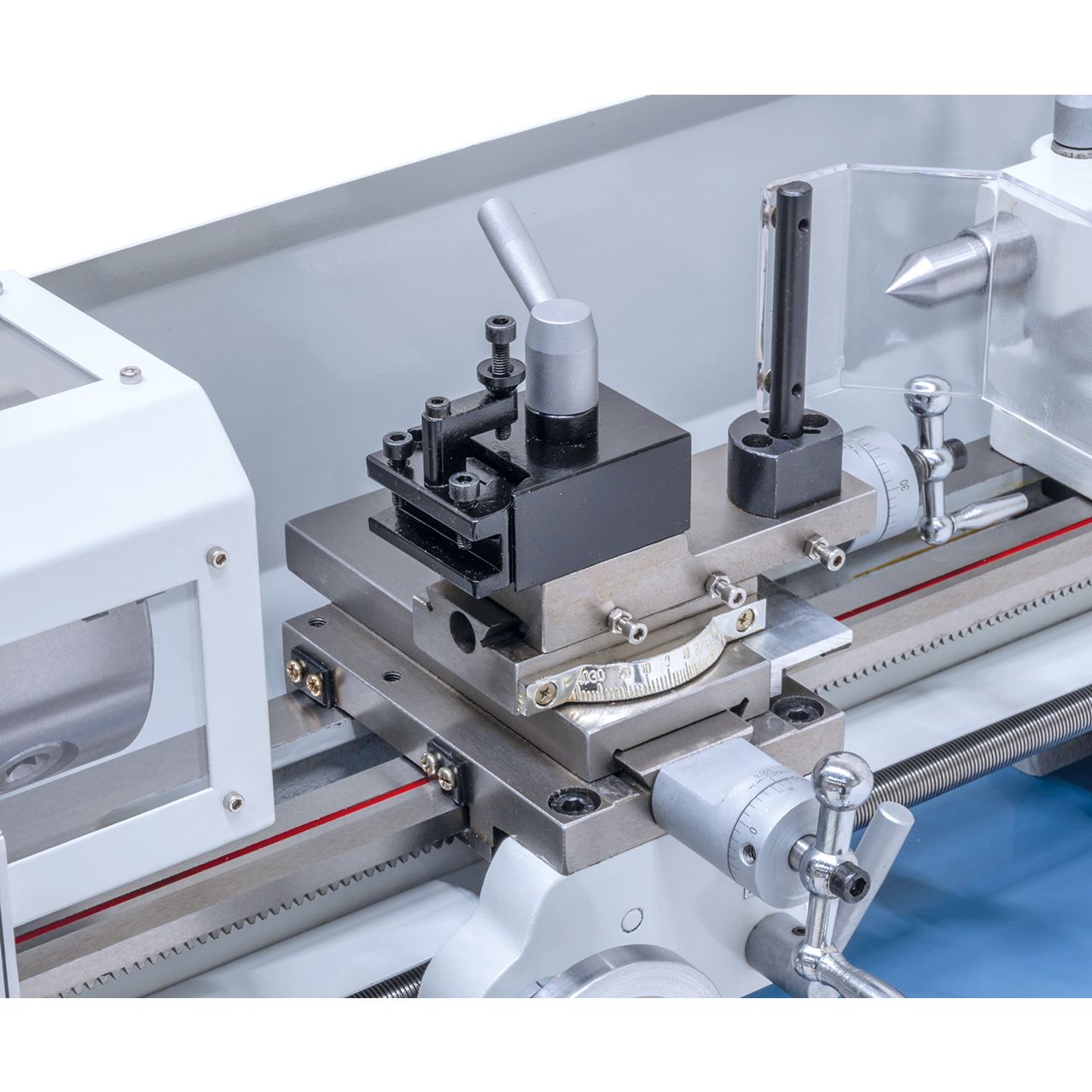

- Schnellwechselstahlhalter mit 4 Einsätzen
- Wechselräder aus Metall
- Spänerückwand
- Digitale Drehzahlanzeige
- Handräder in Metallausführung
- Feste Körnerspitzen
- Bedienwerkzeug
Serienmäßig ausgestattet mit Wechselräder in Metallaus-führung zum Gewinde-schneiden.
Planscheibe 100 mm (Option) zum Spannen von unregelmäßig geformten Werkstücken.
Vertikalfrässupport für zusätzliche Bearbeitungs-vorgänge nachrüstbar.
Die serienmäßige 2-Achs-Digitalanzeige Bernardo DT 40 garantiert einfacheres Arbeiten und höhere Genauigkeit
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
