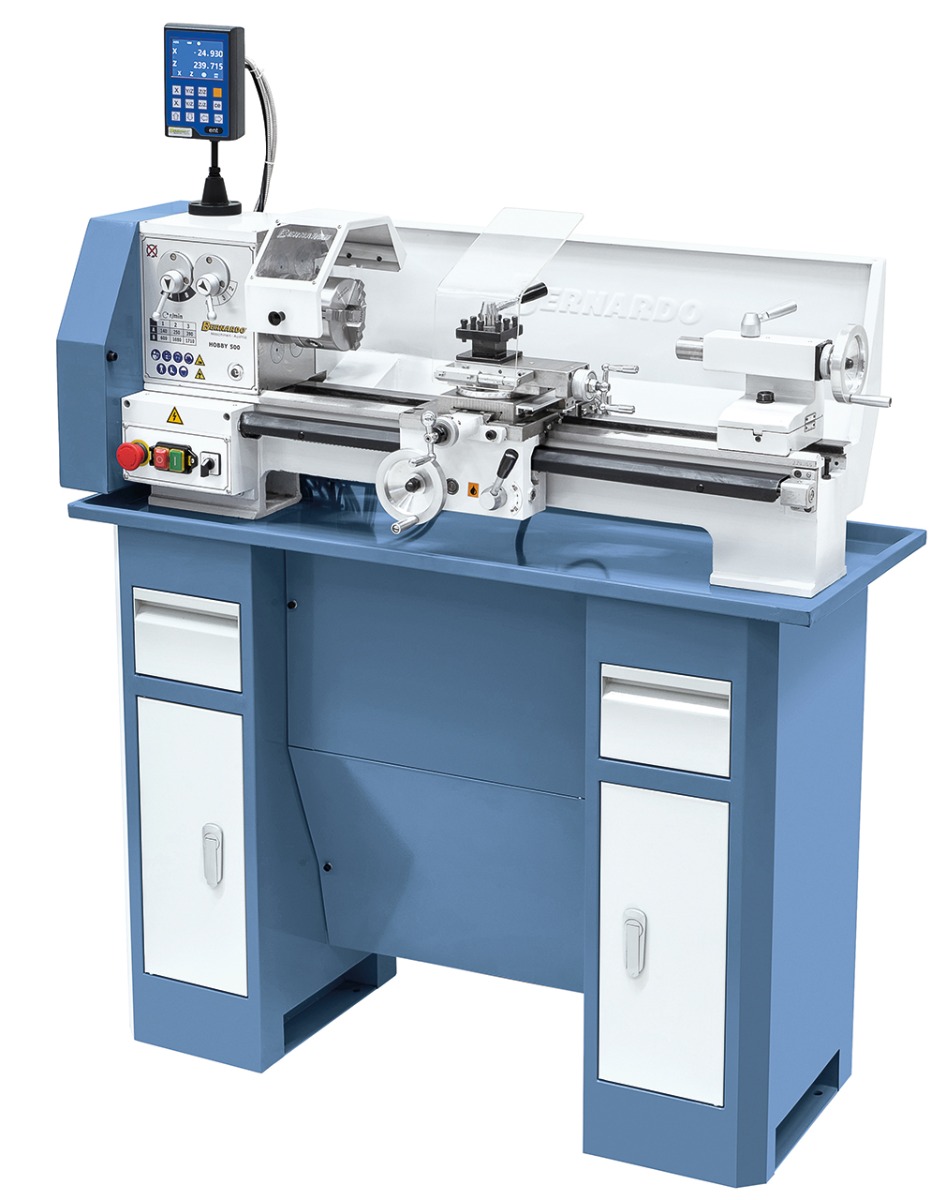

03-1076 Bernardo Leitspindeldrehmaschine Hobby 500 inkl. 2-Achs-Digitalanzeige DT 40 / 400V
03-1076 Bernardo Leitspindeldrehmaschinen Hobby 500 / 400 V inkl. 2-Achs-Digitalanzeige DT 40
Beschreibung:Die präzise Tischdrehmaschine HOBBY 500 ist mit einem 6-Stufen-Schaltgetriebe zum schnellen Wechseln der Drehzahl ausgestattet. Durch ihre kompakte Bauweise bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:

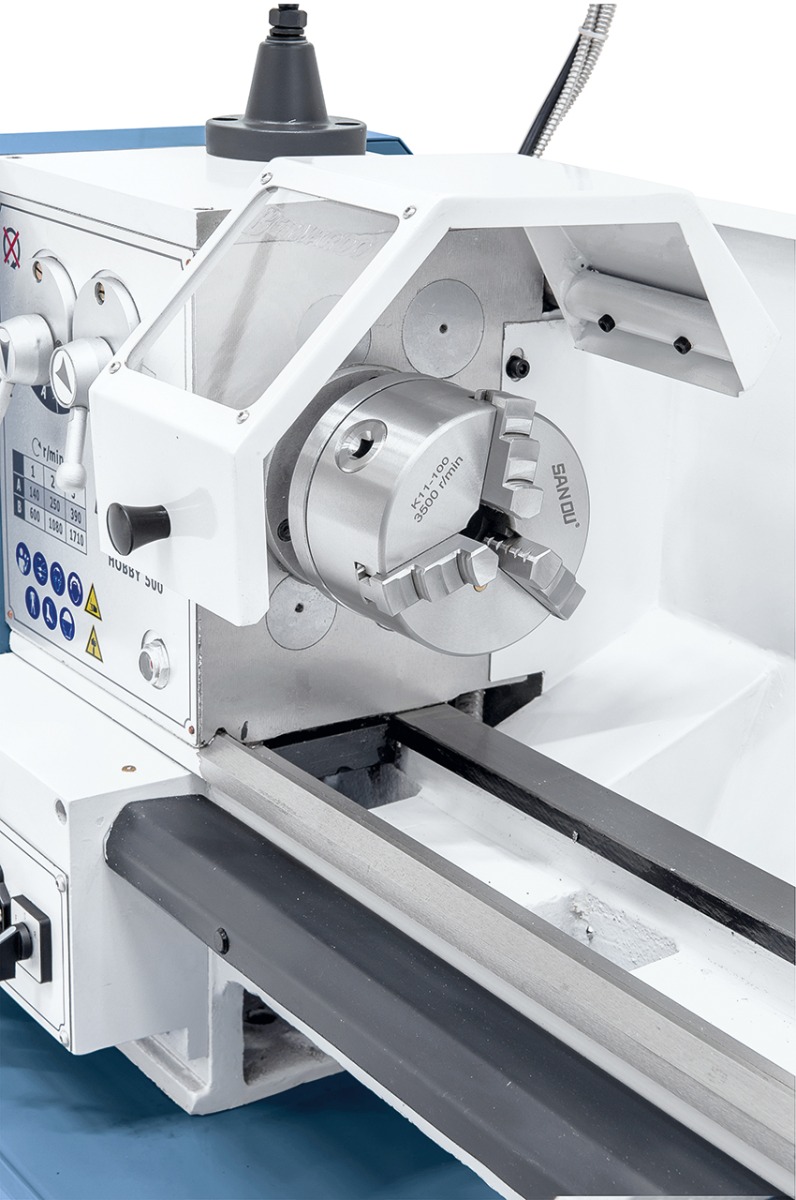

3-Backenfutter 100 mm mit Dreh- und Bohrbacken im Lieferumfang enthalten
Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten
Das am Spindelstock angebrachte Schaltgetriebe ermöglicht einen schnellen und einfachen Drehzahlwechsel
Planscheibe 100 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken

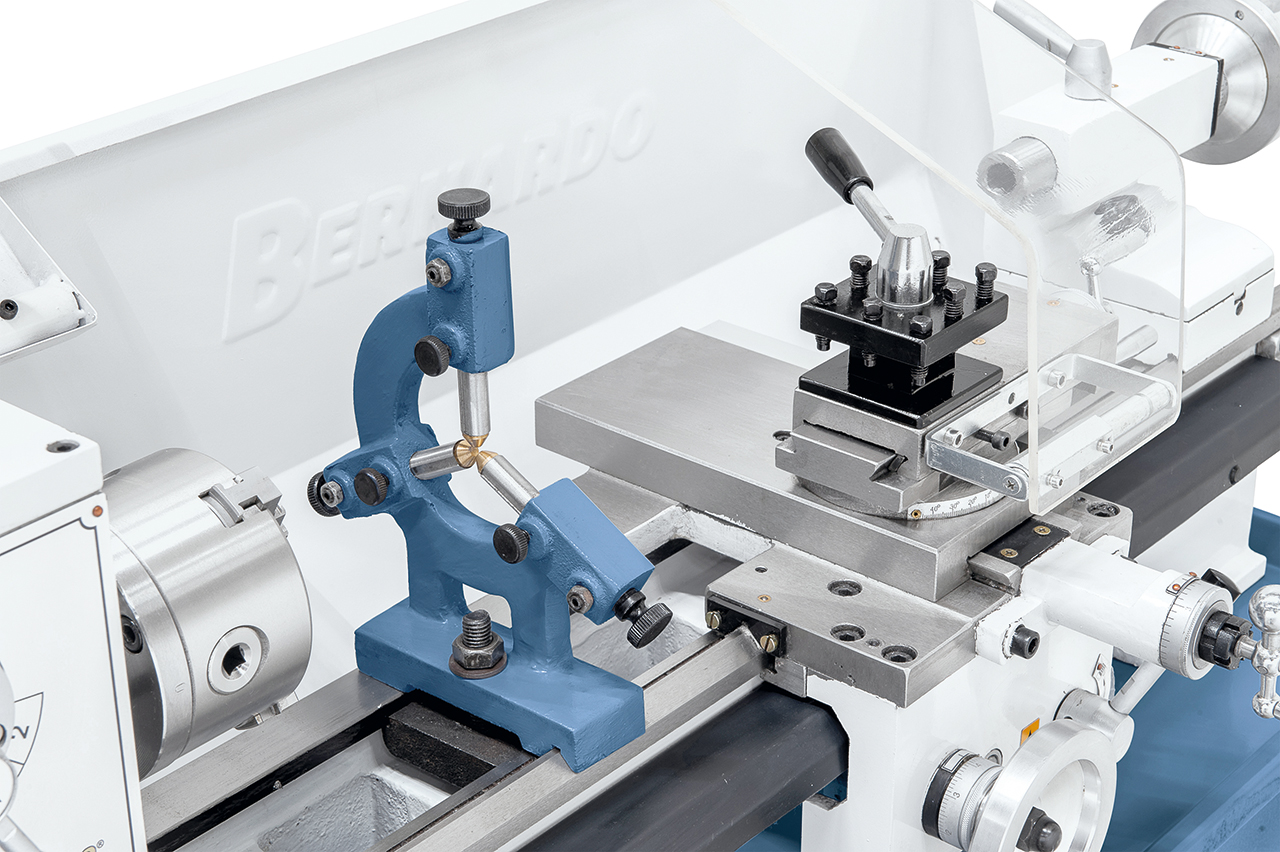

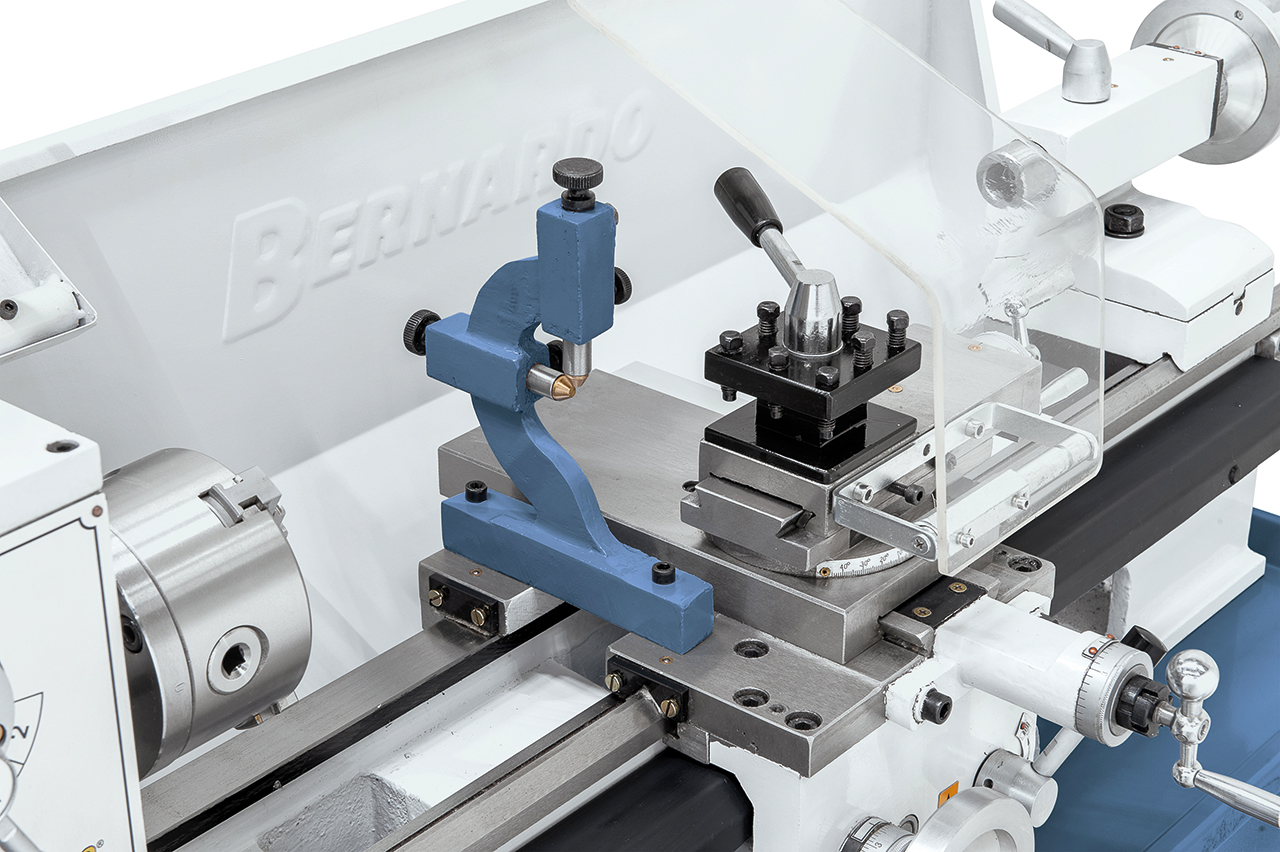

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

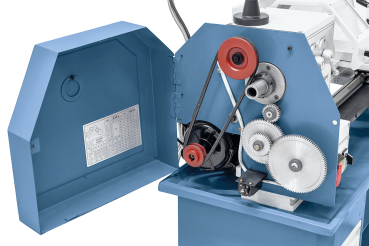

Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Für universellen Einsatz ist optional eine mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.
Die serienmäßige 2-Achs-Digitalanzeige Bernardo DT 40 garantiert einfacheres Arbeiten und höhere Genauigkeit
Beschreibung:Die präzise Tischdrehmaschine HOBBY 500 ist mit einem 6-Stufen-Schaltgetriebe zum schnellen Wechseln der Drehzahl ausgestattet. Durch ihre kompakte Bauweise bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Features:
- Einfacher und schneller Drehzahlwechsel durch Schaltgetriebe
- Prismenbett induktiv gehärtet und geschliffen
- Führungen über Keilleisten spielfrei nachstellbar
- Optimales Preis-Leistungsverhältnis
- Sehr handliche Maschine mit Leitspindel zum Gewindeschneiden
- Spindel mit 2 nachstellbaren Präzisionslager gelagert
- Reitstock kann zum Kegeldrehen verschoben werden
- Sicherheitsschalter mit Unterspannungsauslöser
- Kompakte kleine Bauweise
Technische Spezifikation:
| Spitzenweite | 500 mm |
| Spitzenhöhe | 110 mm |
| Umlaufdurchmesser über Bett | 220 mm |
| Spindelbohrung | 20 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich | 140 - 1710 U/min, 6 Stufen |
| Bereich Längsvorschübe | (4) 0,05 - 0,2 mm/U |
| Metrische Gewinde | (11) 0,4 - 3 mm |
| Zollgewinde | (11) 8 - 28 Gg/1“ |
| Pinolenweg | 45 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,55 kW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 0,80 kW / 400 V |
| Maschinenabmessung (B x T x H)* | 1150 x 480 x 420 mm |
| Gewicht ca. | 130 kg |
Lieferumfang:
- 2-Achs-Digitalanzeige DT 40
- 3-Backenfutter 100 mm
- Wechselräder
- Feste Körnerspitzen
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Futterschutz
3-Backenfutter 100 mm mit Dreh- und Bohrbacken im Lieferumfang enthalten
Leichtgängiger und präziser Schlitten mit Obersupport, lange Lebensdauer durch spielfrei nachstellbare Keilleisten
Das am Spindelstock angebrachte Schaltgetriebe ermöglicht einen schnellen und einfachen Drehzahlwechsel
Planscheibe 100 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.
Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Für universellen Einsatz ist optional eine mitlaufende Körnerspitze Type SMA mit 7 auswechselbaren Einsätzen lieferbar.
Die serienmäßige 2-Achs-Digitalanzeige Bernardo DT 40 garantiert einfacheres Arbeiten und höhere Genauigkeit
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
