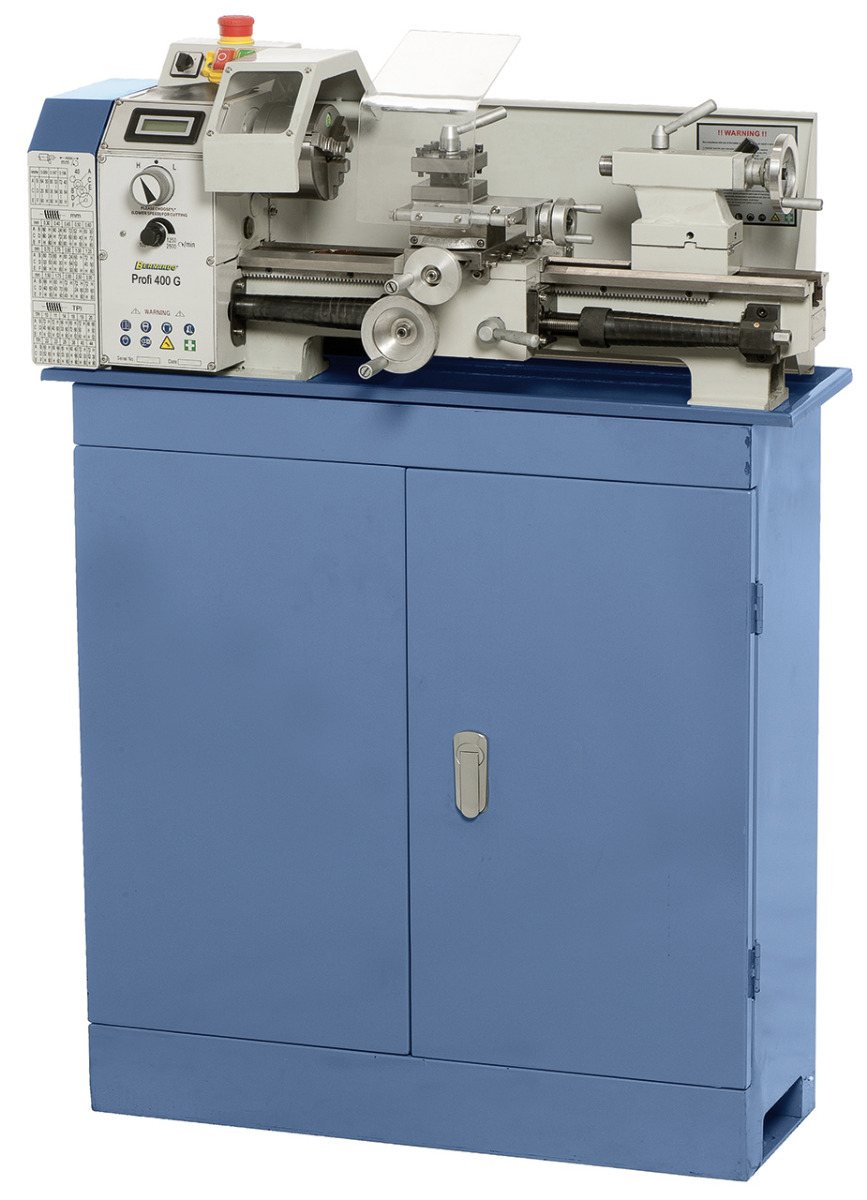

03-1037 Bernardo Leitspindeldrehmaschinen Profi 400 G
Bernardo Leitspindeldrehmaschinen Profi 400 G
TechnischeSpezifiaktion
Features
Lieferumfang
Produktbilder (Abbildungen zeigen ggf. Zubehör und Sonderausstattung)
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.
Gehärtete Hauptspindel, hohe Rund-laufgenauigkeit der Spindelnase (‰¤ 0,009 mm) aufgrund Präzisionskegellager
Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden, auf Wunsch mit Körnerspitze lieferbar
Die Tischdrehmaschine Profi 400 G ist - im Vergleich zur Profi 400 V - mit einem Vorgelege ausgestattet, wodurch ein Wechseln der Drehzahlstufe mittels Keilriemen entfällt, Die eingestellte Drehzahl kann schnell und einfach über die digitale Drehzahlanzeige abgelesen werden,
TechnischeSpezifiaktion
| Spitzenweite | 400 mm |
| Spitzenhöhe | 105 mm |
| Umlaufdurchmesser über Bett | 210 mm |
| Spindelbohrung | 21 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich, stufenlos | 50 - 1250 / 100 - 2500 U/min |
| Bereich Längsvorschübe | (3) 0,089 - 0,198 mm/U |
| Metrische Gewinde | (15) 0,3 - 3 mm |
| Zollgewinde | (12) 10 - 44 Gg/1€œ |
| Pinolenweg | 55 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,80 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 930 x 400 x 380 mm |
| Gewicht ca, | 60 kg |
* ohne Untergestell
Features
- Serienmäßig mit 2 Getriebestufenen und elektronisch stufenloser Drehzahlregelung
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Vielseitig einsetzbar: Längsdrehen, Plandrehen, Ausdrehen, Gewindeschneiden, €¦

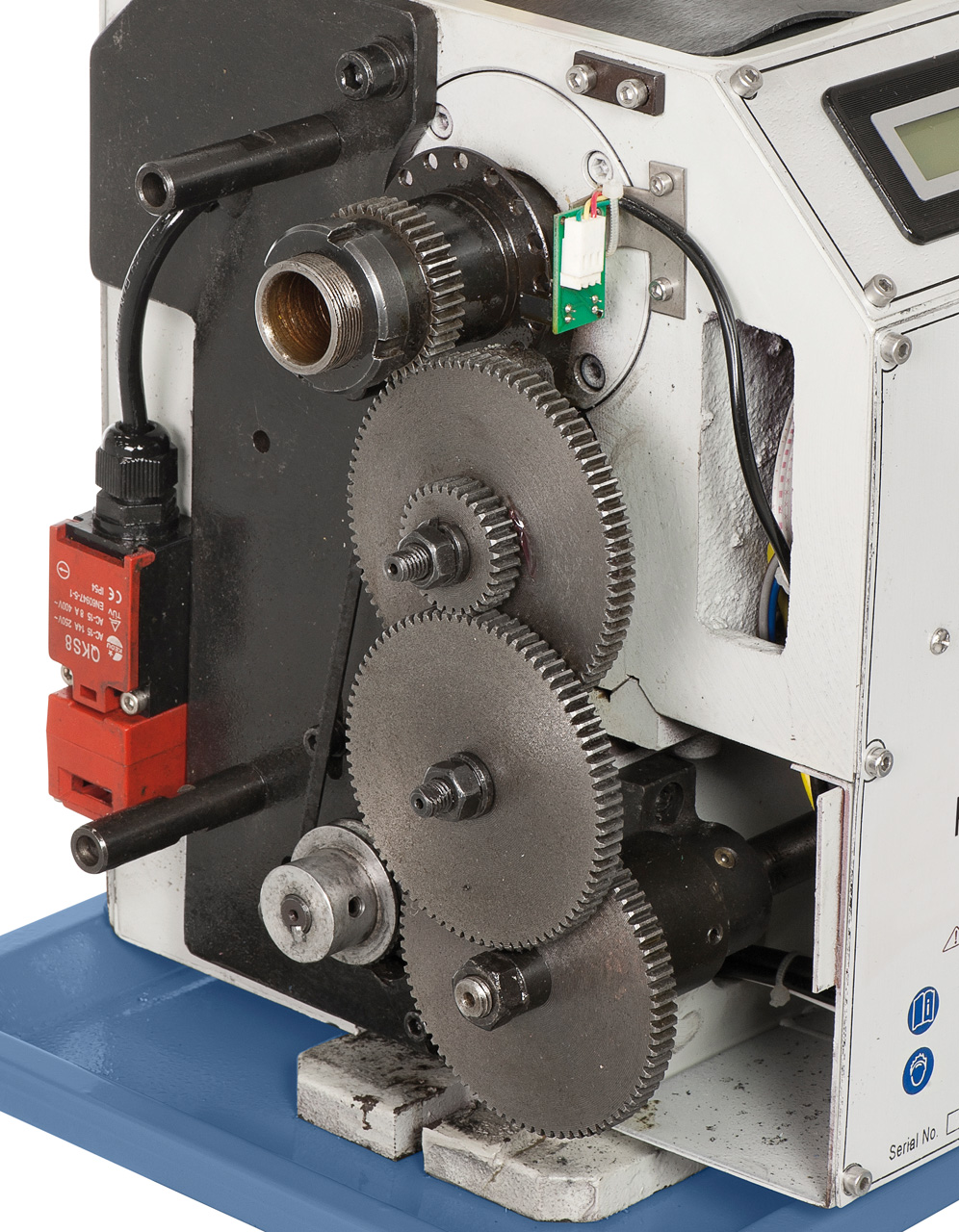

- Serienmäßig mit Wechselräder zum Schneiden von metrischen Gewinden
- Hauptspindel mit nachstellbaren Kegelrollenlager in P5-Qualität
- Bedienerfreundliche Anordnung der Schaltelemente am Getriebekopf
- Reitstock mit Einhebelklemmung, zum Kegeldrehen verstellbar
- Führungen am Bettschlitten mittels Keilleisten nachstellbar
Lieferumfang
- 3-Backenfutter DK 11-100 mm
- Vierfachstahlhalter
- Zentrierspitzen
- Wechselräder
- Futterschutz
- Spänerückwand
- Spänewanne
- Digitale Drehzahlanzeige
- Bedienwerkzeug
Produktbilder (Abbildungen zeigen ggf. Zubehör und Sonderausstattung)

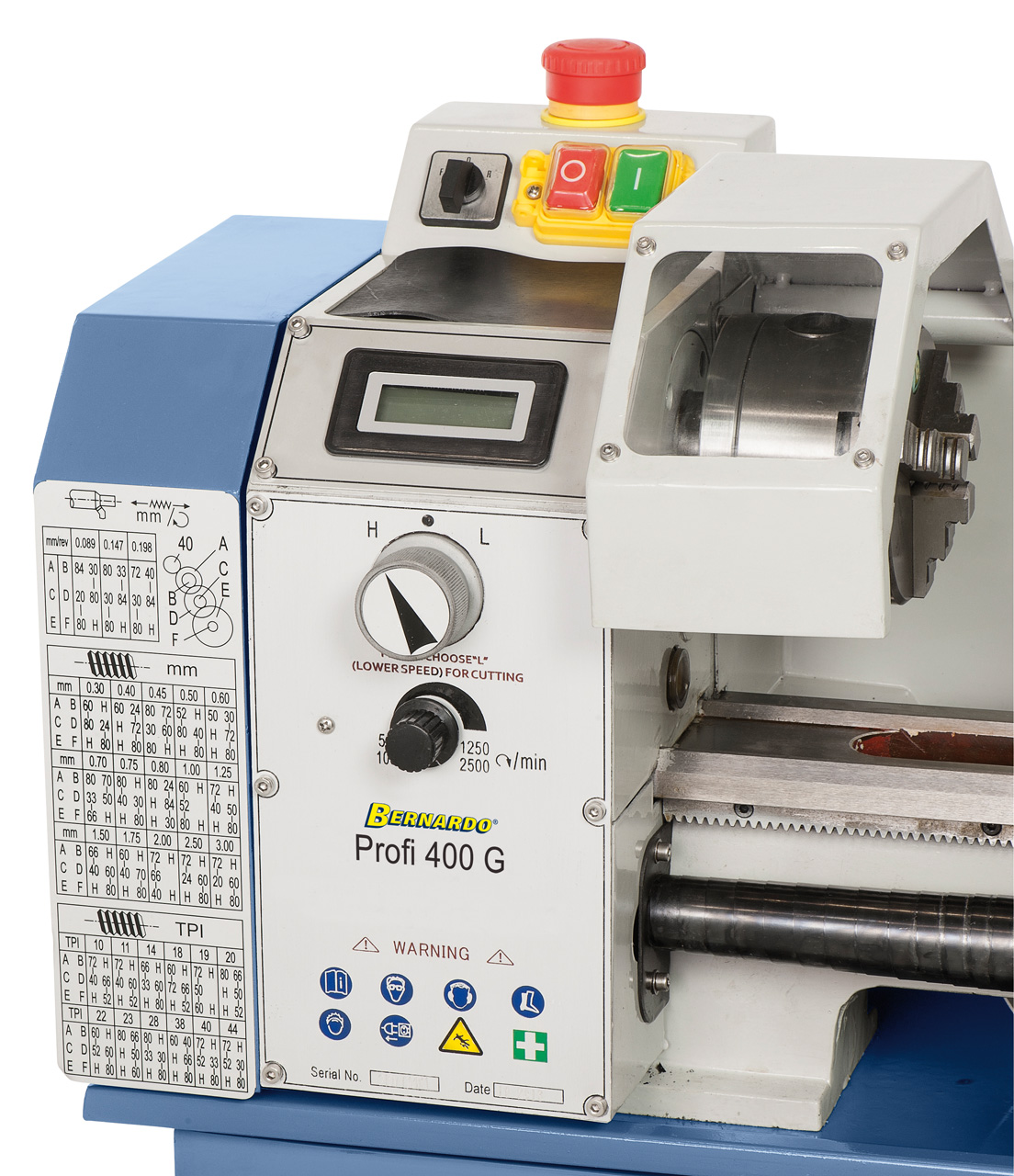

Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der gewünschten Drehzahl mittels Potentiometer.
Gehärtete Hauptspindel, hohe Rund-laufgenauigkeit der Spindelnase (‰¤ 0,009 mm) aufgrund Präzisionskegellager

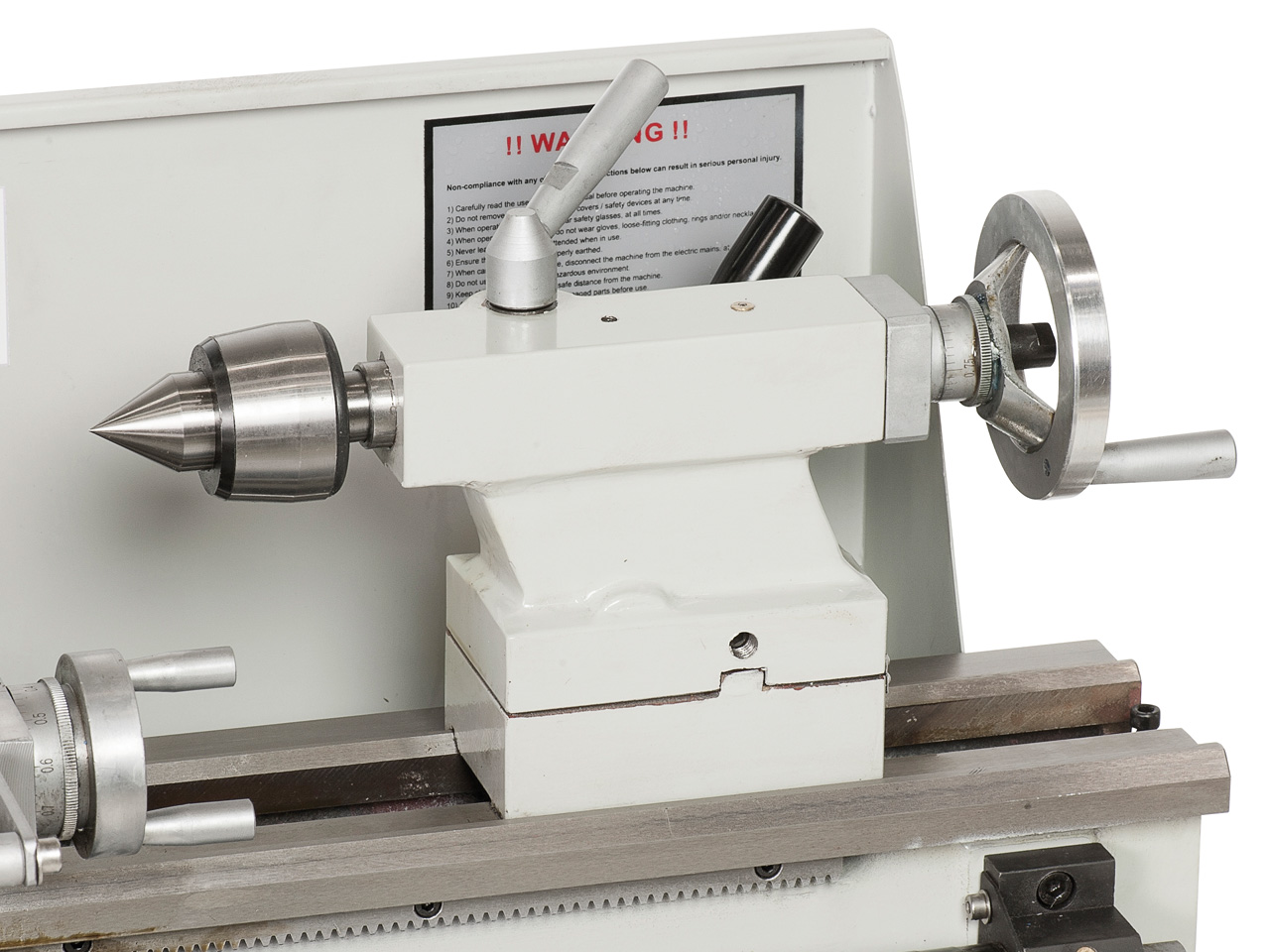

Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden, auf Wunsch mit Körnerspitze lieferbar
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
