Art.Nr.:
03-1291XL
3-7 Werktage 3-7 Werktage (Ausland abweichend)
17.086,94 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

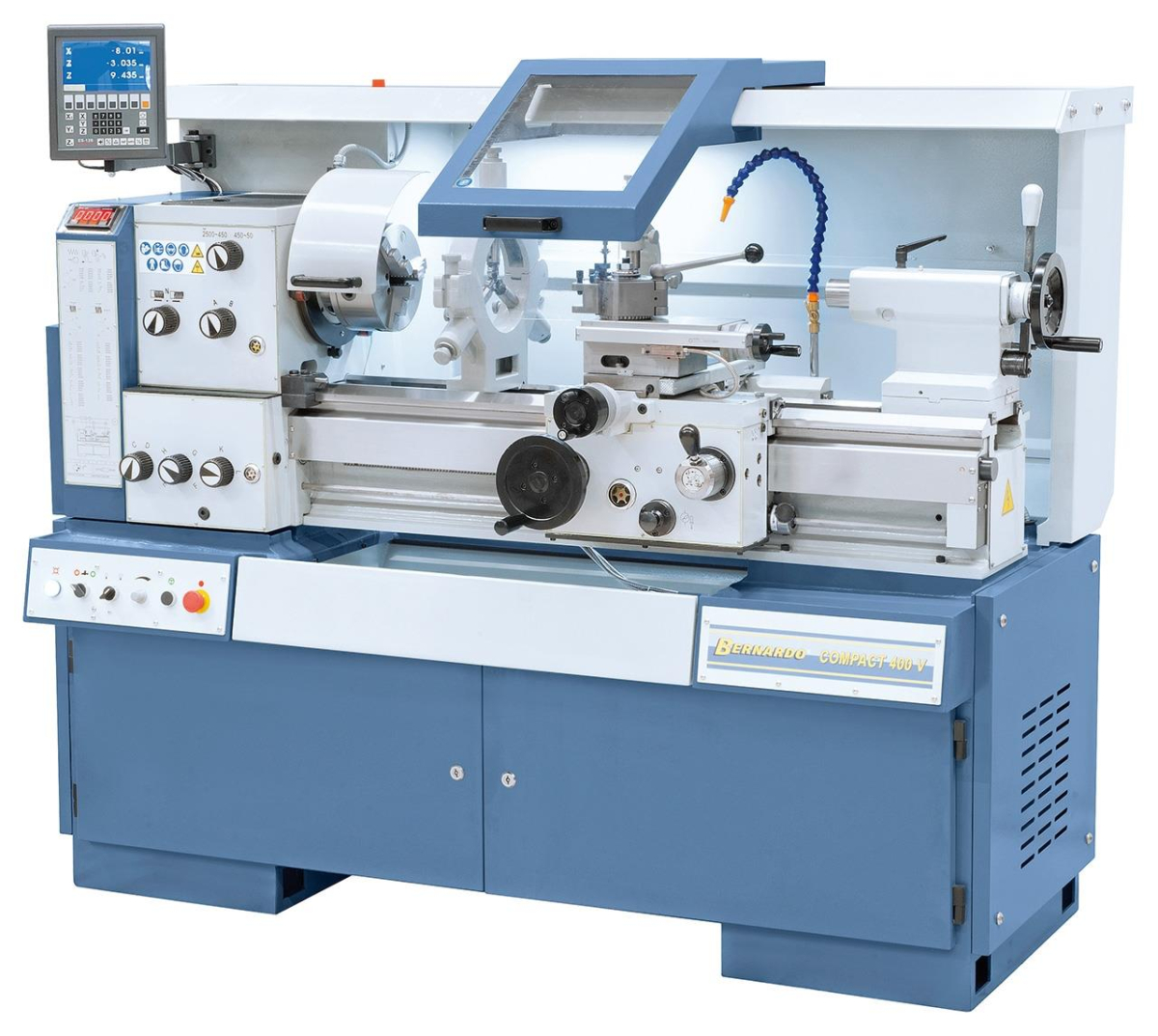

03-1291XL Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Compact 400 V

Beschreibung:Die Präzisionsdrehmachine Compact 400 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:
  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren
  • Drehzahlbereich und annähernd konstanter Drehzahl unter Last
  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Technische Spezifikation:

Spitzenweite

850 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

245 mm

Bettbreite

260 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich, 2 Stufen

50 - 450 / 450 - 2500 U/min

Bereich Längsvorschübe

(20) 0,025 - 2 mm/U

Bereich Planvorschübe

(20) 0,012 - 1 mm/U

Metrische Gewinde

(26) 0,2 - 14 mm

Zollgewinde

(42) 1 - 80 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 3

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (B x T x H)

1900 x 1000 x 1610 mm

Gewicht ca.

1240 kg


Lieferumfang:
  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PO3-200 mm / D5
  • Aufspannscheibe 320 mm
  • Feststehende Lünette - Durchlass diam. max. 130 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometerlängsanschlag
  • Rutschkupplung
  • Motor mit Magnetbremse nach CE-Norm
  • Erstbefüllung mit Shell Tellus 46
  • Frequenzumrichter
  • Digitale Drehzahlanzeige
  • Ausziehbare Spänewanne
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)












Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend. Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.
Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend. Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.

Vorteil des Bernardo-Backenfutters PO3-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatz-backen lieferbar.
Vorteil des Bernardo-Backenfutters PO3-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatz-backen lieferbar.

Planscheibe 250 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.
Planscheibe 250 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.

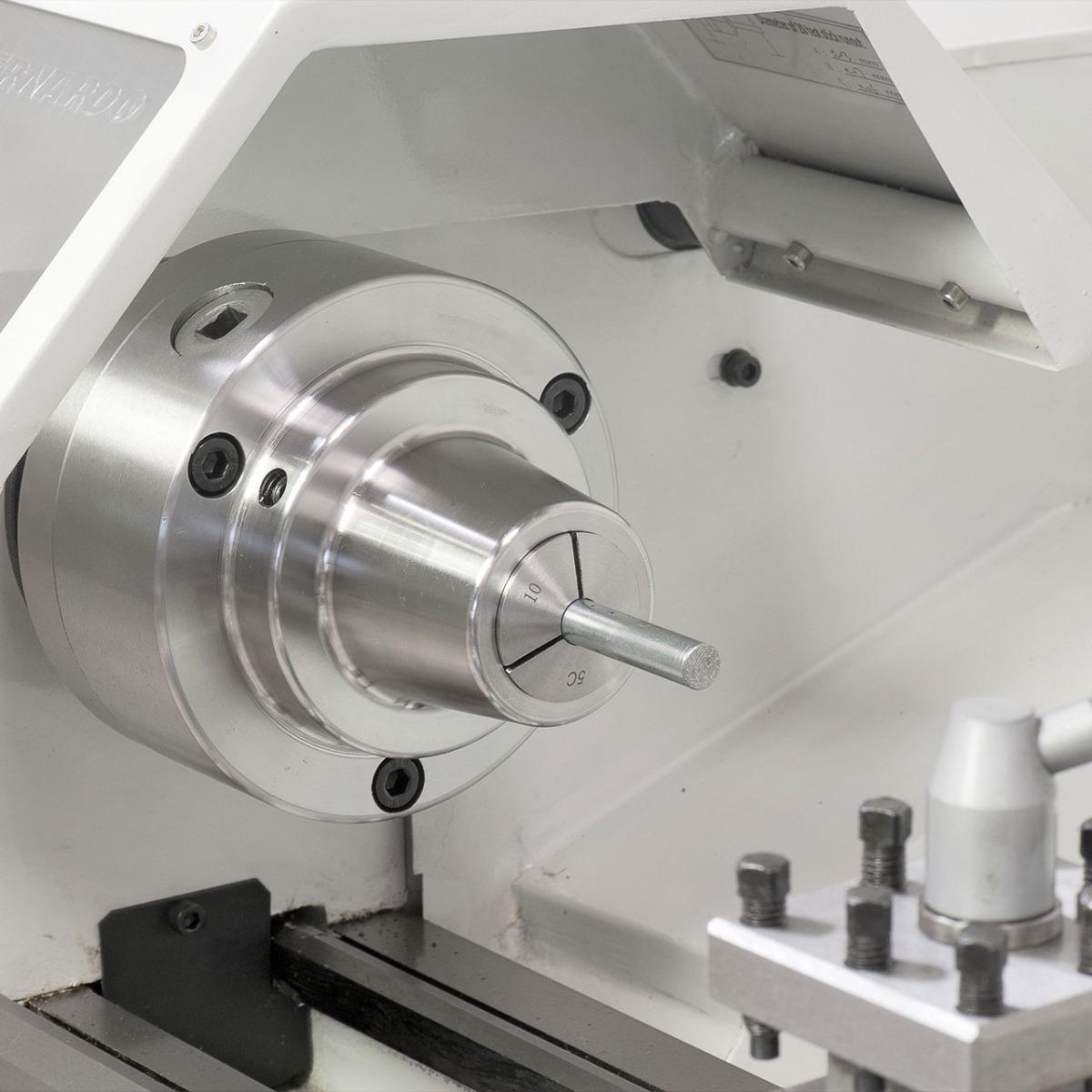

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Produktsicherheit

Informationen zur Produktsicherheit:
  • Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
  • Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
  • Lassen Sie nur geschultes Personal die Maschine bedienen
  • Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
  • Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
  • Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
  • Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
  • Benutzen Sie Original-Ersatzteile und Zubehör
  • Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
  • Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
  • Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
  • Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
  • Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
  • Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
  • Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
  • Nehmen Sie keine Veränderung an der Maschine vor
