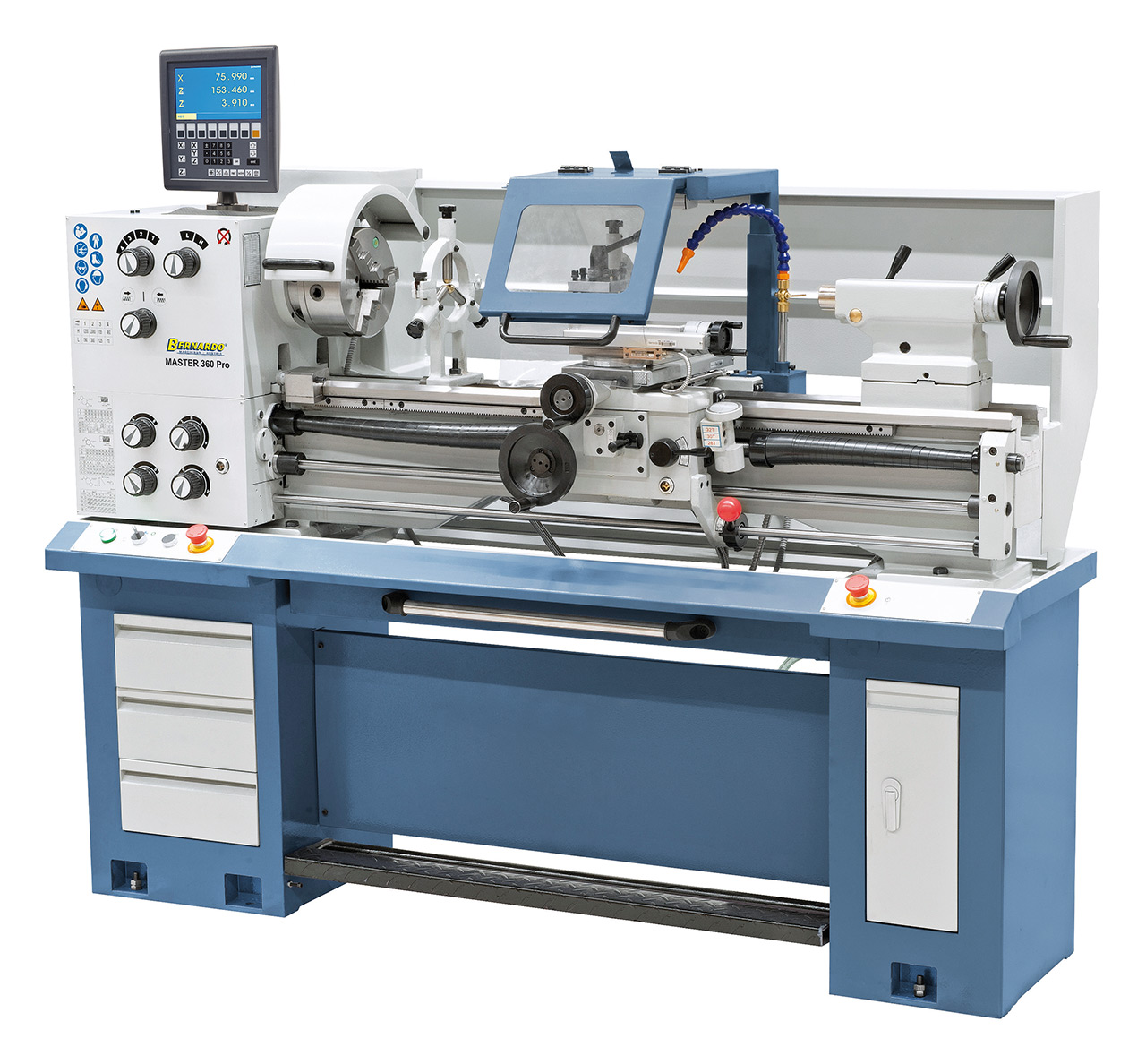

Beschreibung:Die Master 360 Pro ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.
Features:
Technische Spezifikation:
Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant- Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).
Integrierte LED-Maschinenlampe im Stahlhalterschutz für optimale Beleuchtung beim Arbeiten.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden
Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Beschreibung:Die Master 360 Pro ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 360 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.
Features:
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Technische Spezifikation:
Spitzenweite | 1000 mm |
Spitzenhöhe | 180 mm |
Umlaufdurchmesser über Bett | 360 mm |
Umlaufdurchmesser über Planschlitten | 220 mm |
Bettbreite | 185 mm |
Spindelbohrung | 52 mm |
Spindelaufnahme | DIN 55029, D1-5 |
Drehzahlbereich | (8) 70 - 2000 U/min |
Bereich Längsvorschübe | (32) 0,052 - 1,392 mm/U |
Bereich Planvorschübe | (32) 0,014 - 0,380 mm/U |
Metrische Gewinde | (26) 0,4 - 7,0 mm |
Zollgewinde | (34) 4 - 56 Gg/1“ |
Pinolendurchmesser | 42 mm |
Pinolenweg | 100 mm |
Pinolenaufnahme | MK 3 |
Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 1825 x 750 x 1600 mm |
Gewicht ca. | 575 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

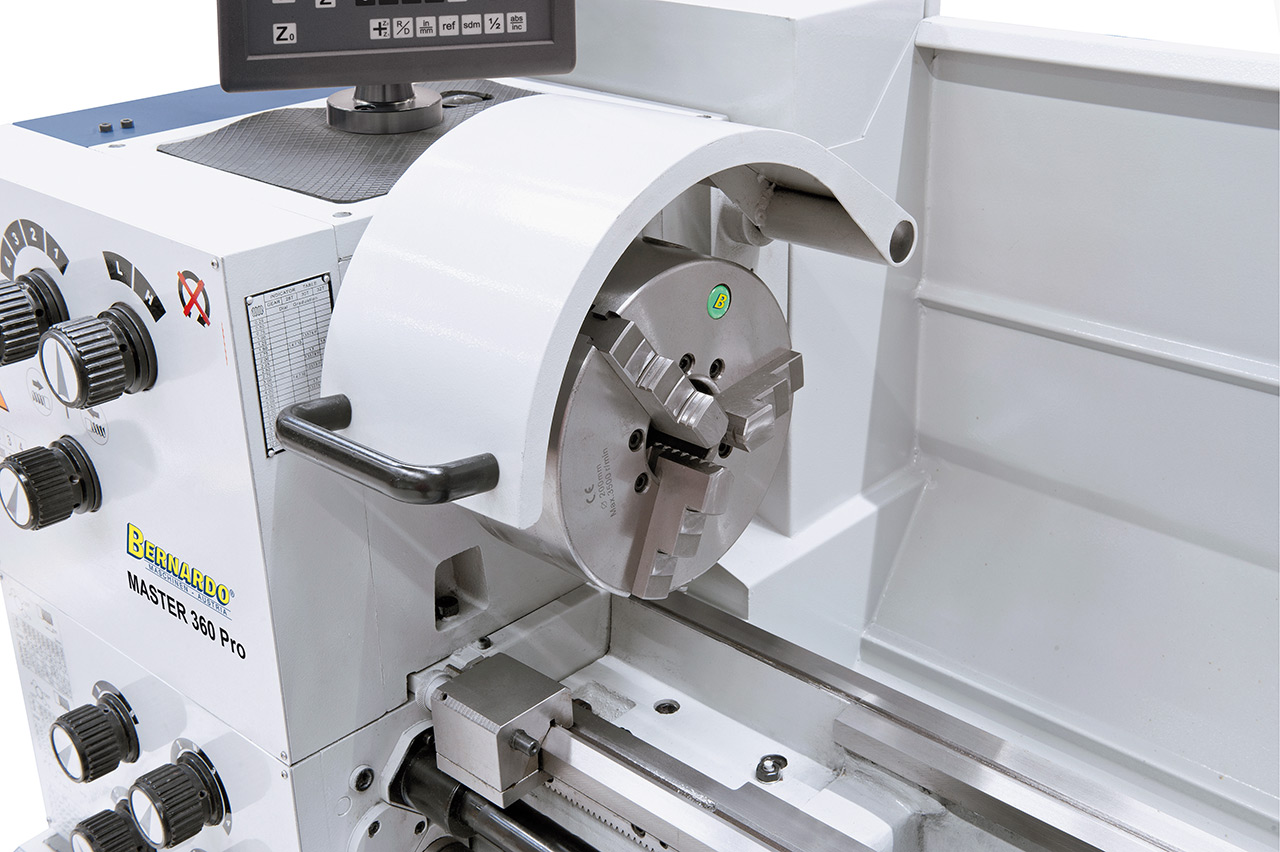

- 3-Backenfutter DK11-200 mm / D5

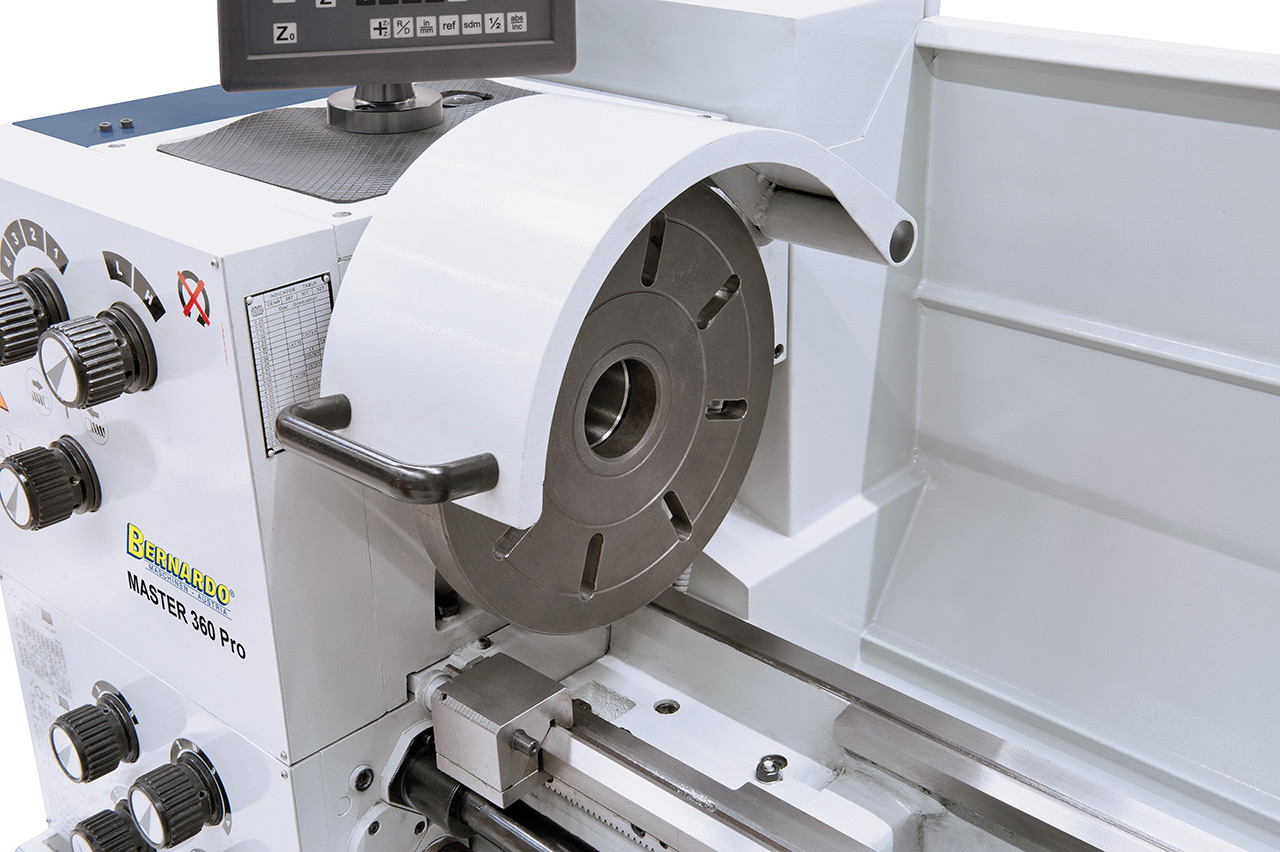

- Planscheibe 200 mm / D5, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 70 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 280 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Untergestell mit Schubladen
- Bedienwerkzeug

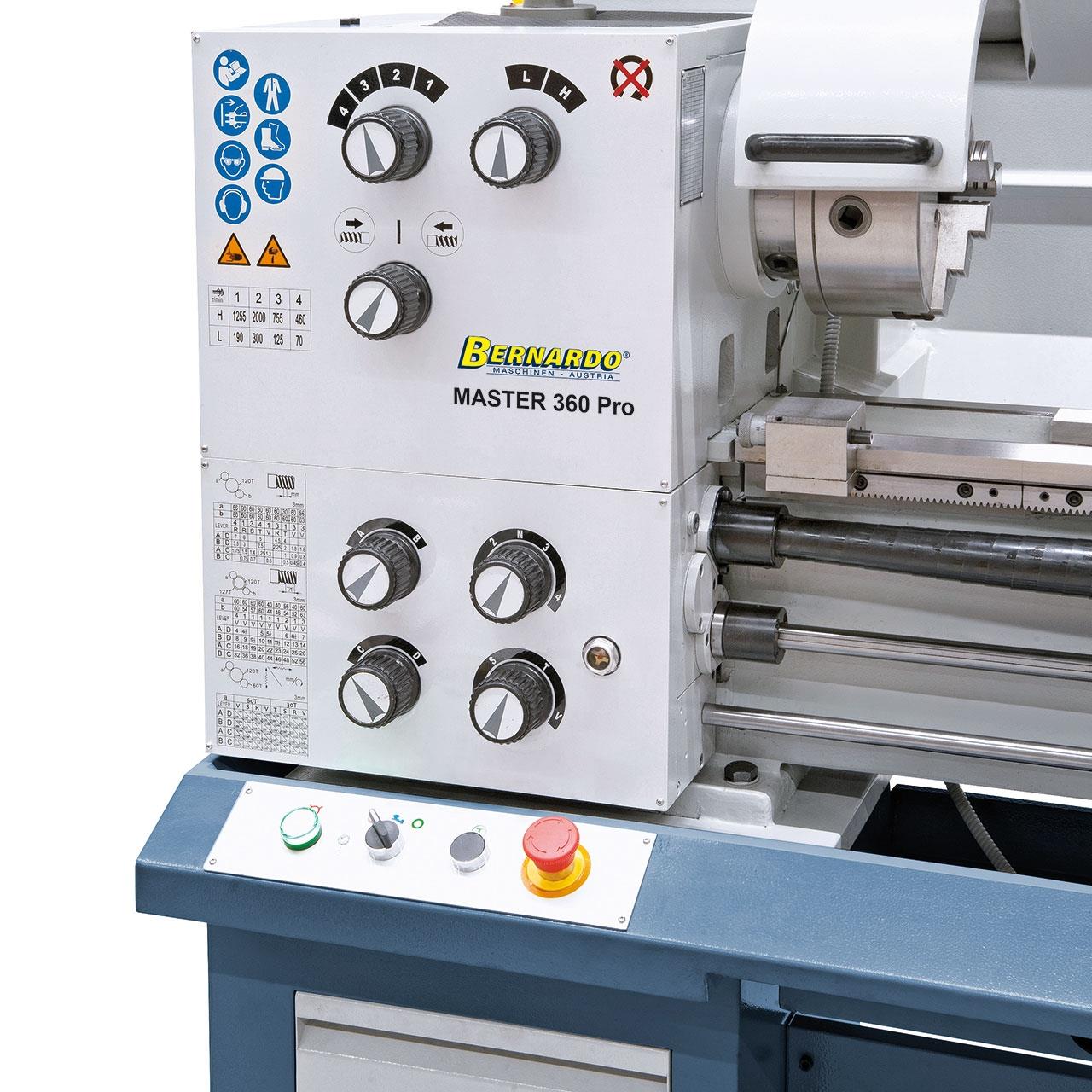

Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.

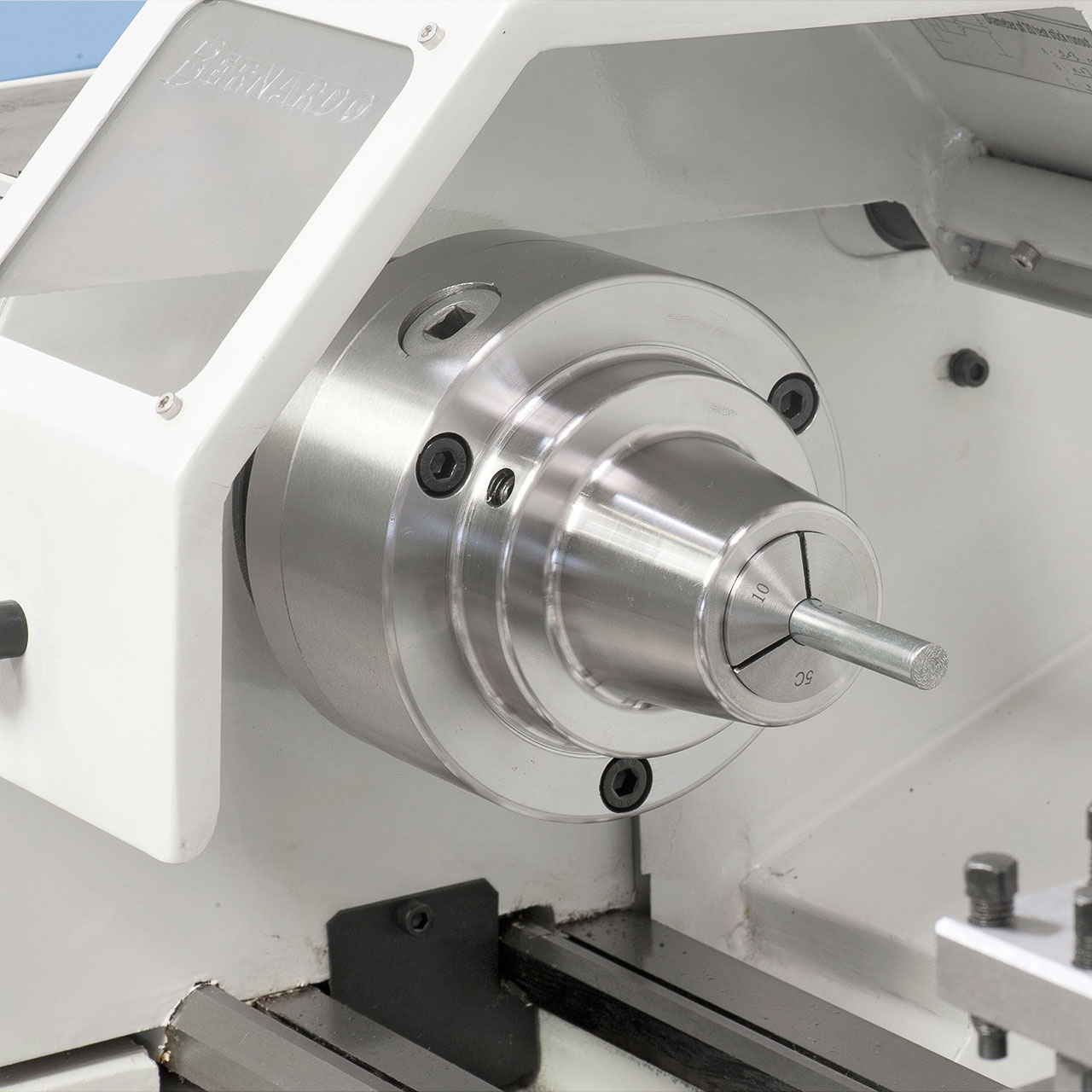

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

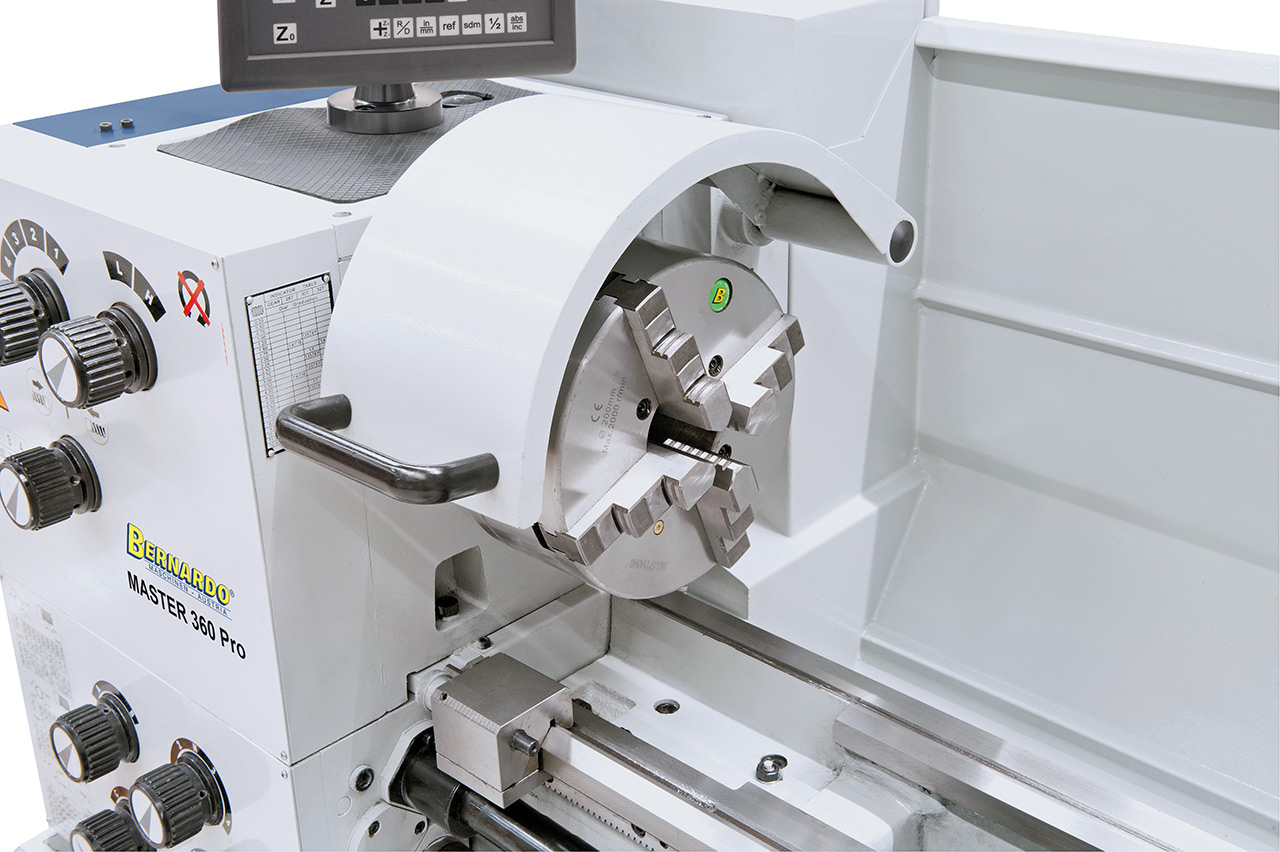

Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant- Werkstücke (Option).

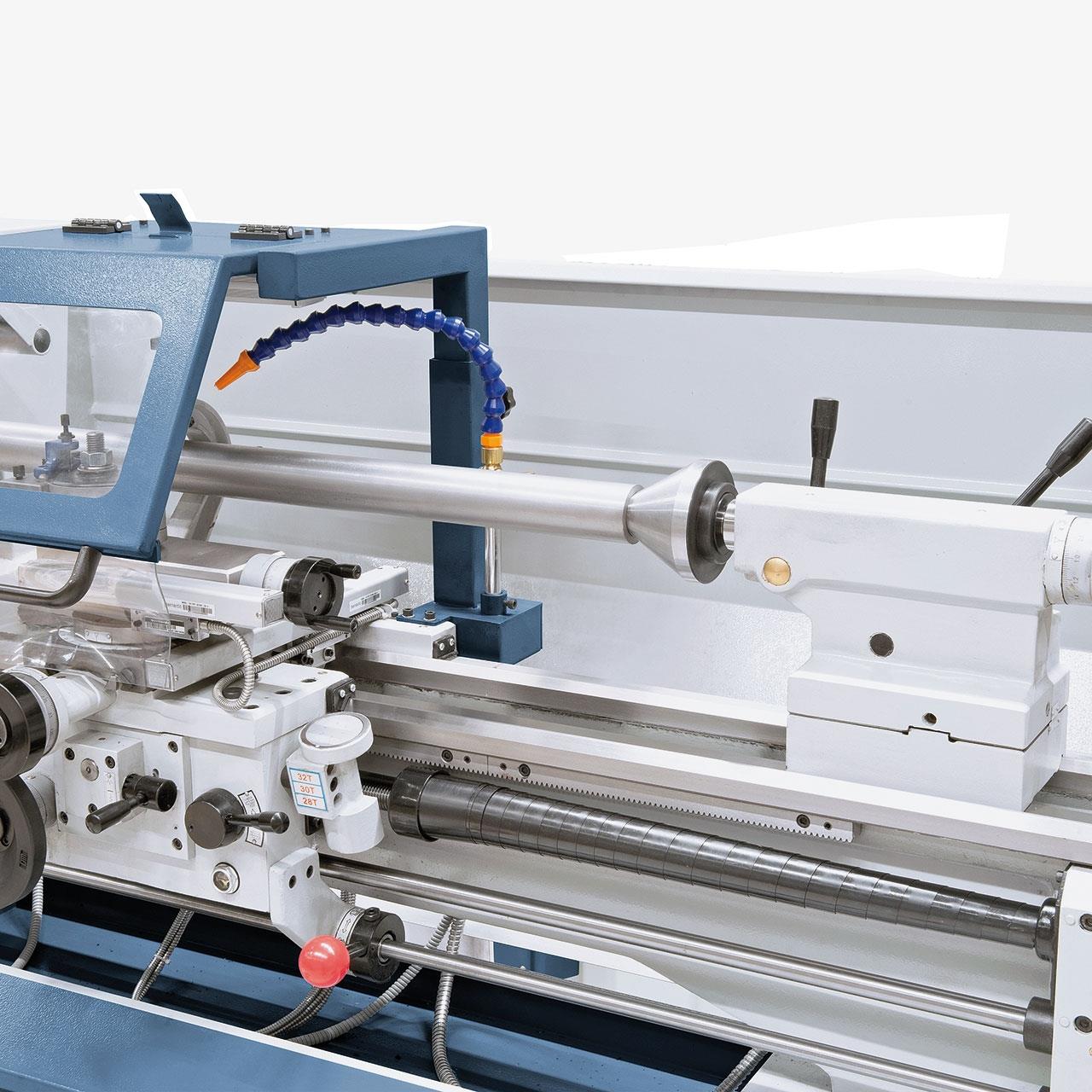

Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).

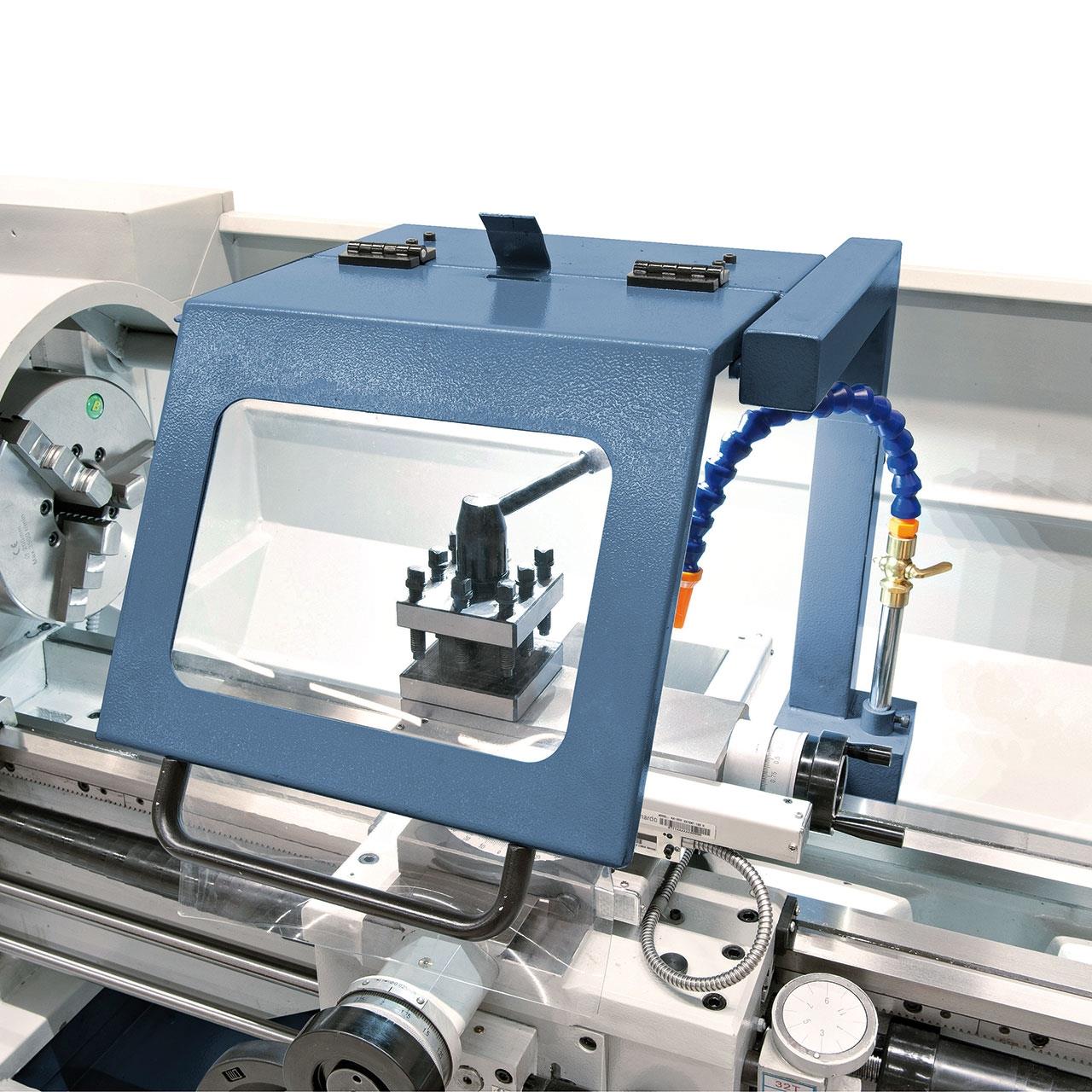

Integrierte LED-Maschinenlampe im Stahlhalterschutz für optimale Beleuchtung beim Arbeiten.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden
Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
