03-1277XL Bernardo Universaldrehmaschinen Master 330 Pro
03-1277XL Bernardo Universaldrehmaschinen Master 330 Pro
Beschreibung:

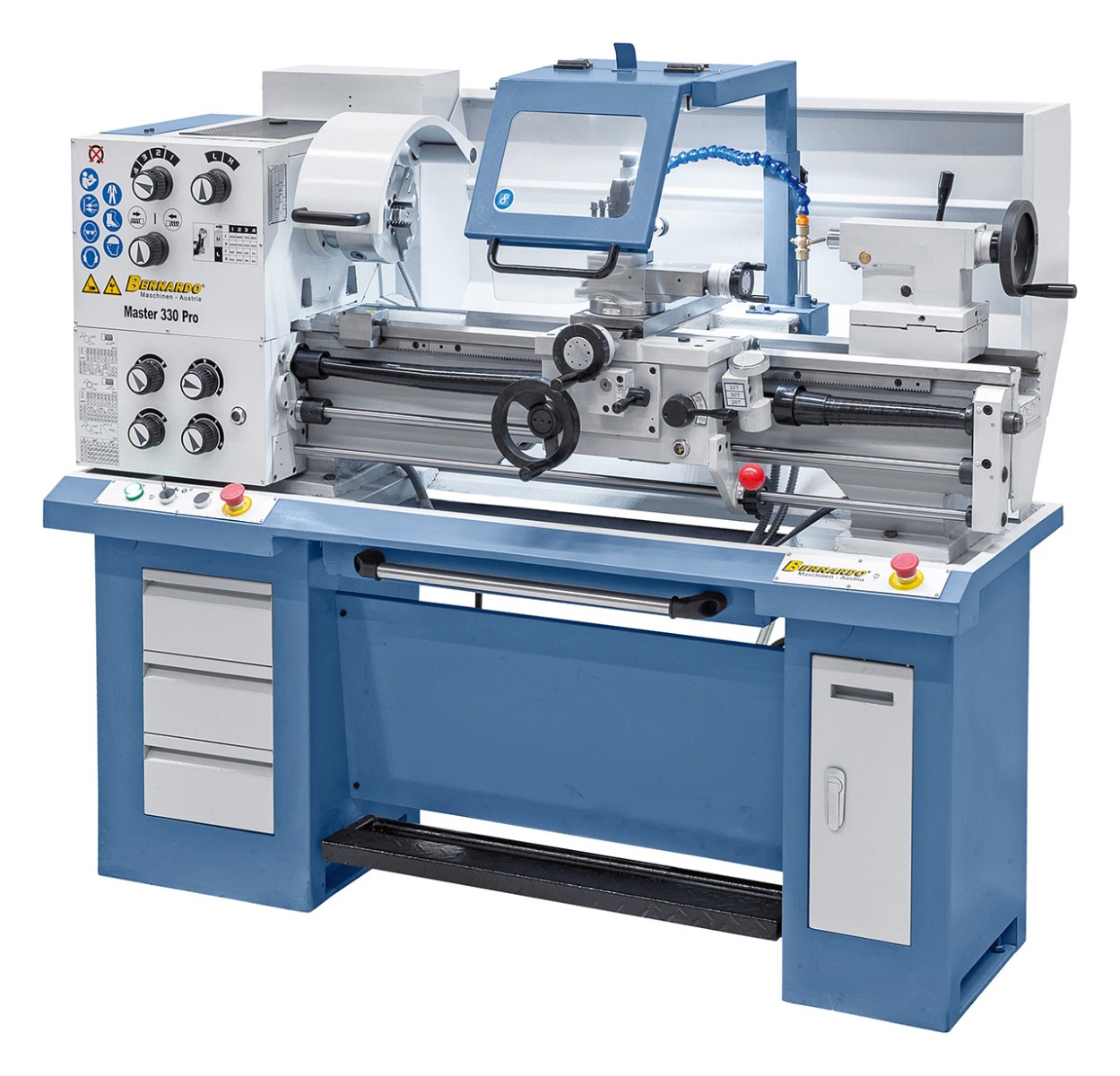

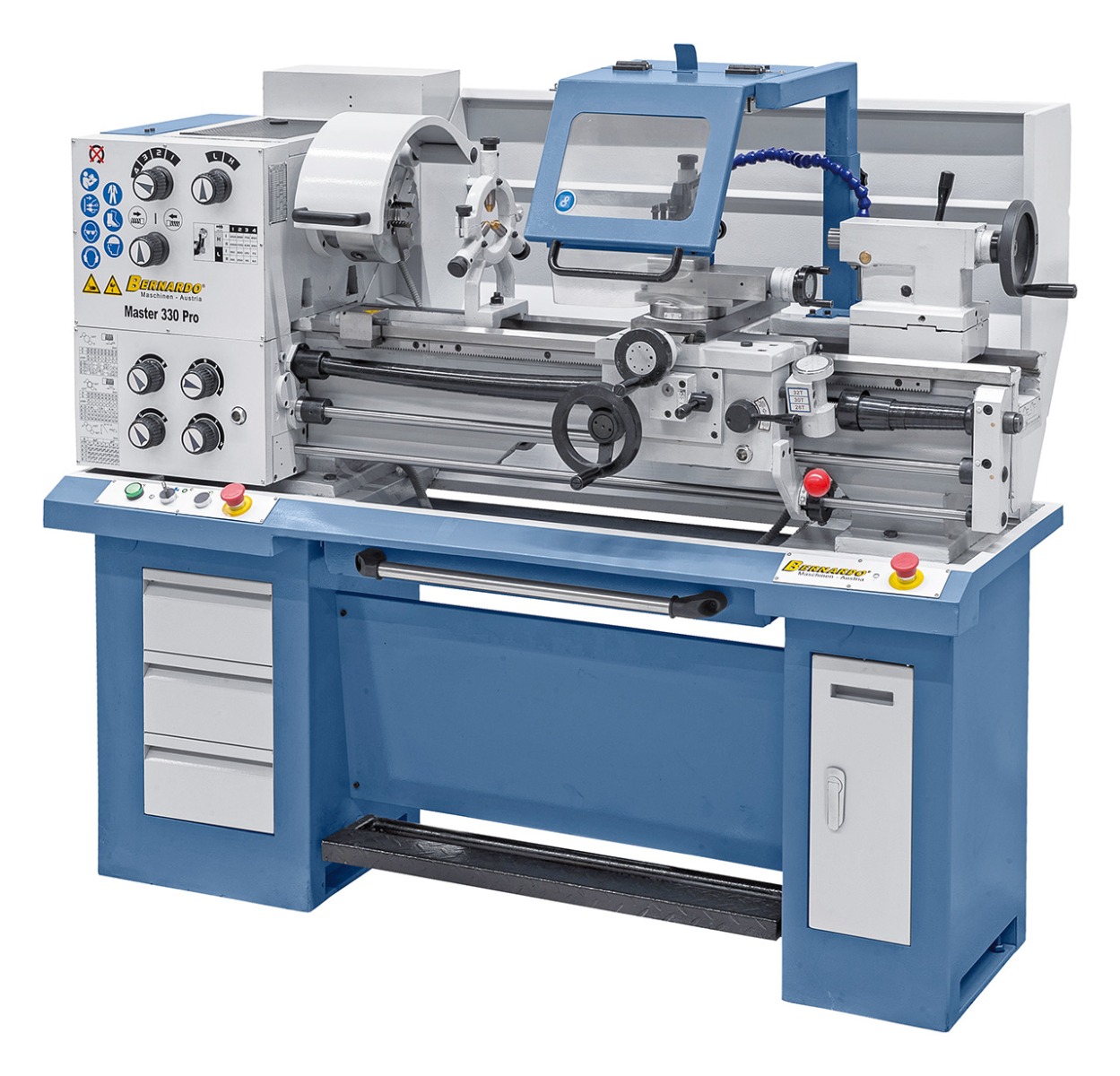

Die Universaldrehmaschine Master 330 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige lieferbar.
Features:
Lieferumfang:
Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Zentrisch spannendes 4-Backenfutter 160 mm, optimal für Vierkant-Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option)."
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer "
Beschreibung:
Die Universaldrehmaschine Master 330 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige lieferbar.
Features:
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (= 0,009 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
| Spitzenweite | 830 mm |
| Spitzenhöhe | 165 mm |
| Umlaufdurchmesser über Bett | 330 mm |
| Umlaufdurchmesser über Planschlitten | 210 mm |
| Bettbreite | 185 mm |
| Spindelbohrung | 38 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (16) 60 - 2000 U/min |
| Bereich Längsvorschübe | (32) 0,052 - 1,392 mm/U |
| Bereich Planvorschübe | (32) 0,014 - 0,380 mm/U |
| Metrische Gewinde | (26) 0,4 - 7,0 mm |
| Zollgewinde | (34) 4 - 56 Gg/1€œ |
| Pinolendurchmesser | 32 mm |
| Pinolenweg | 100 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1825 x 750 x 1600 mm |
| Gewicht ca. | 545 kg |

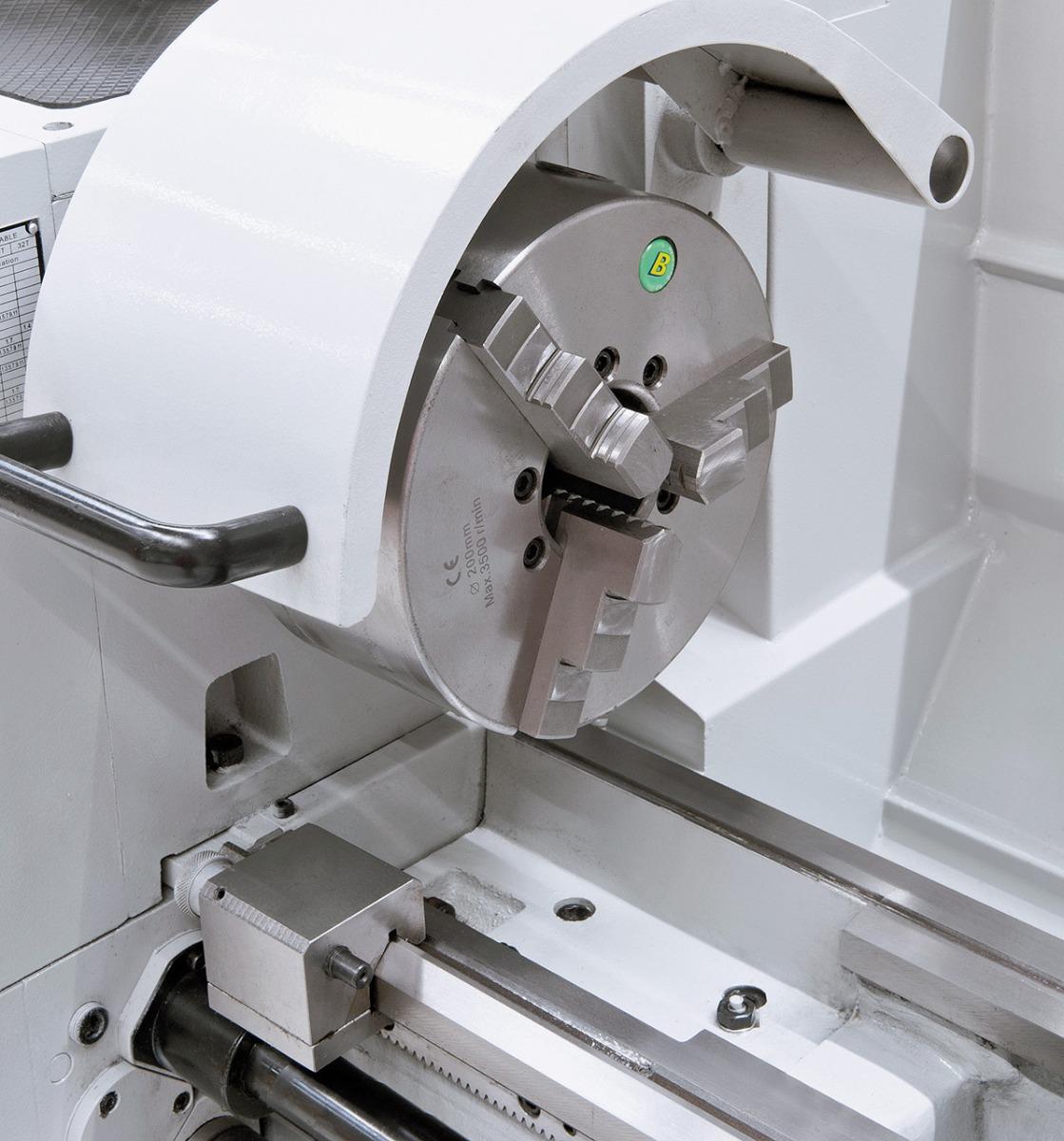

- 3-Backenfutter DK11-160 mm / D4

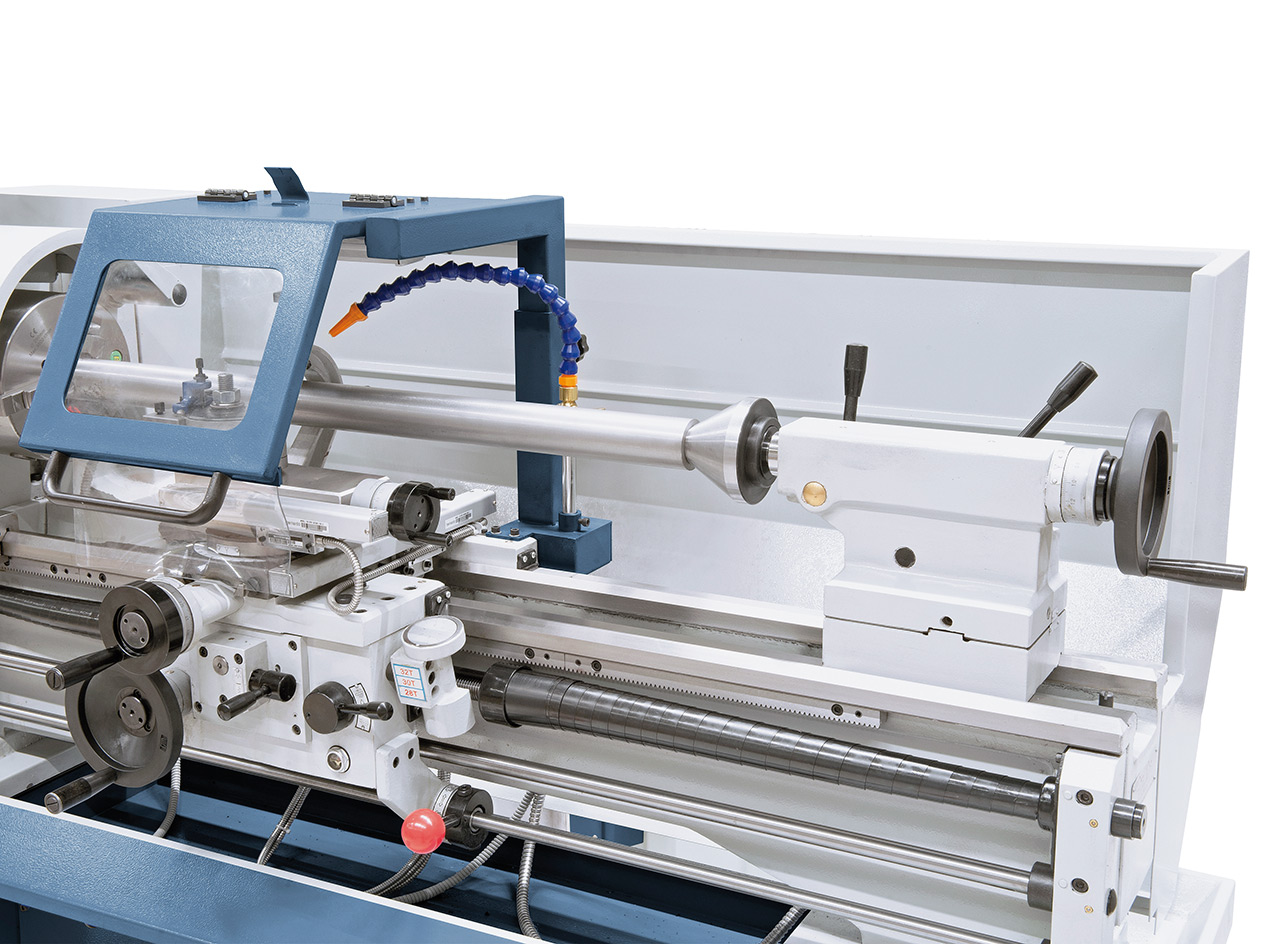

- Feststehende Lünette - Durchlass diam. max. 50 mm
- Mitlaufende Lünette - Durchlass diam. max. 30 mm
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne

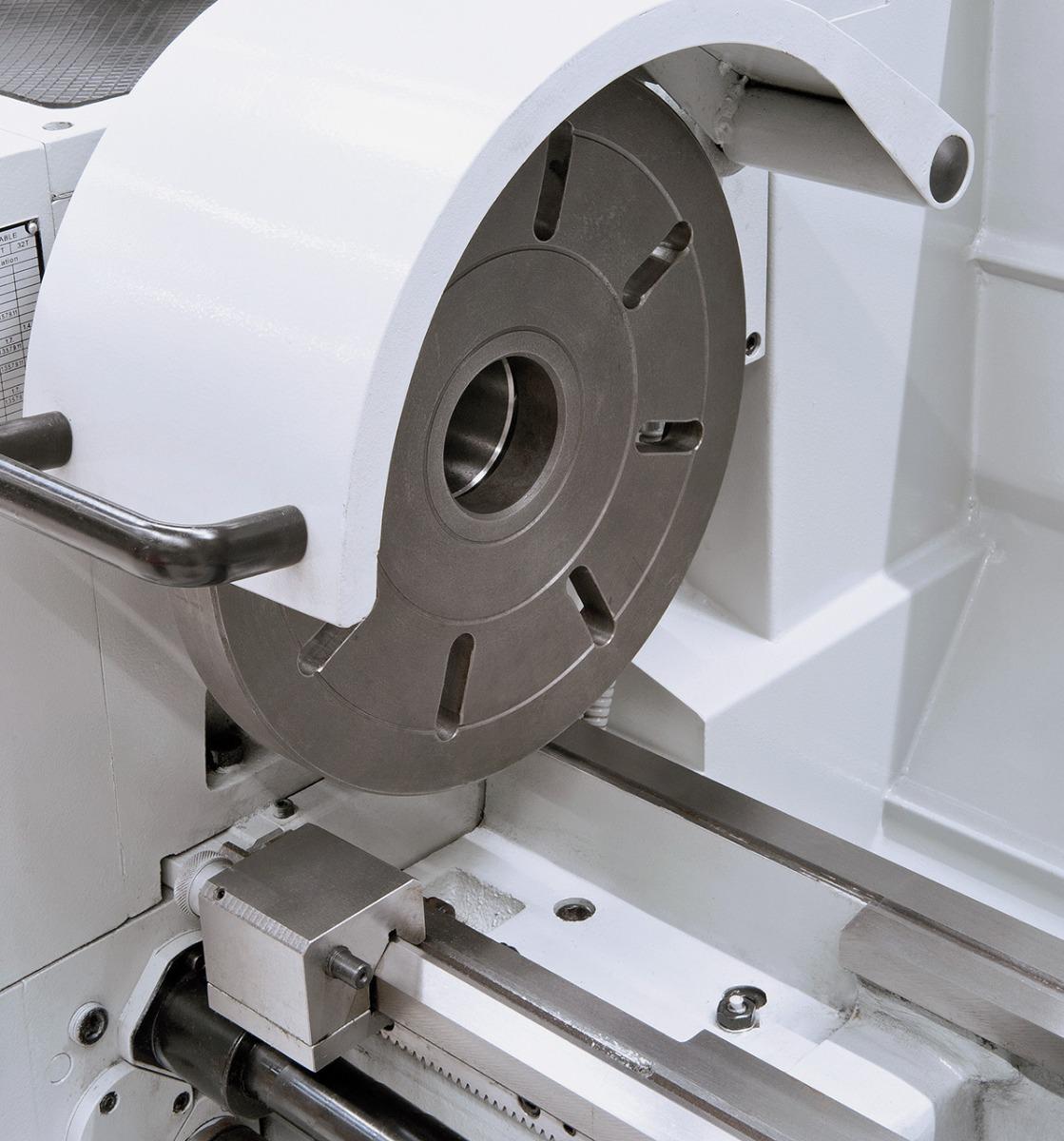

- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug

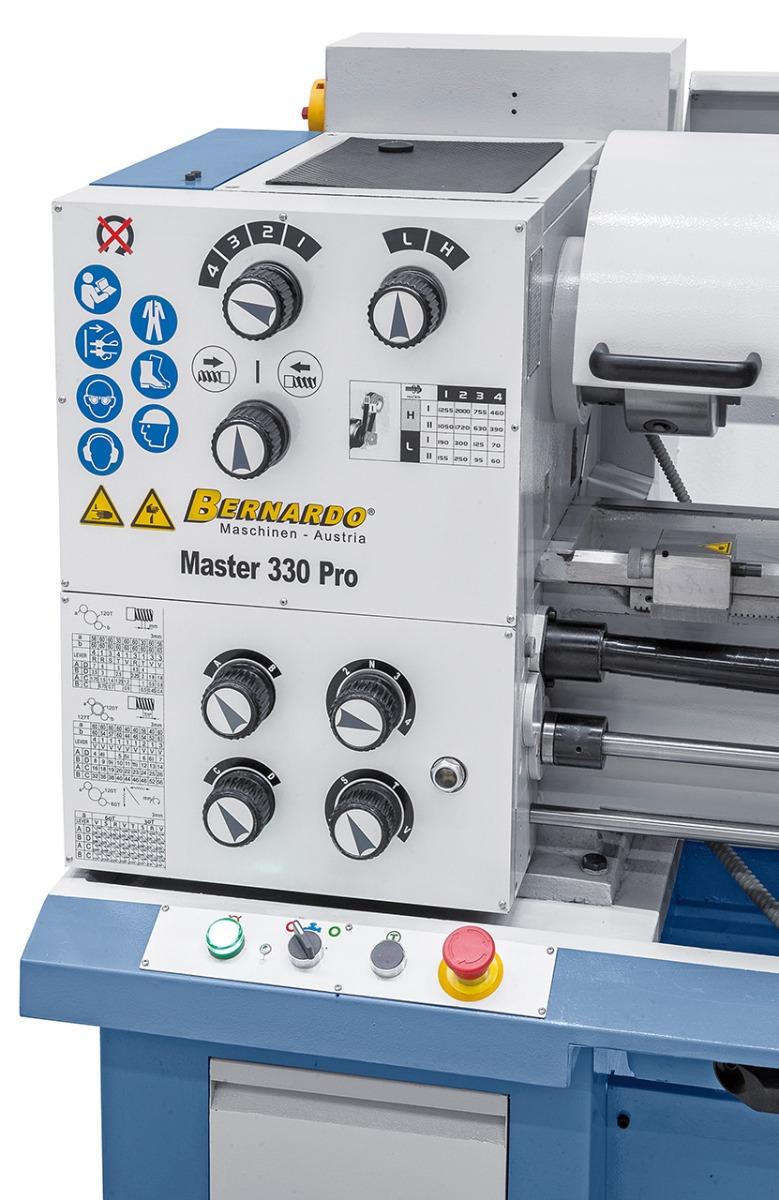

Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.

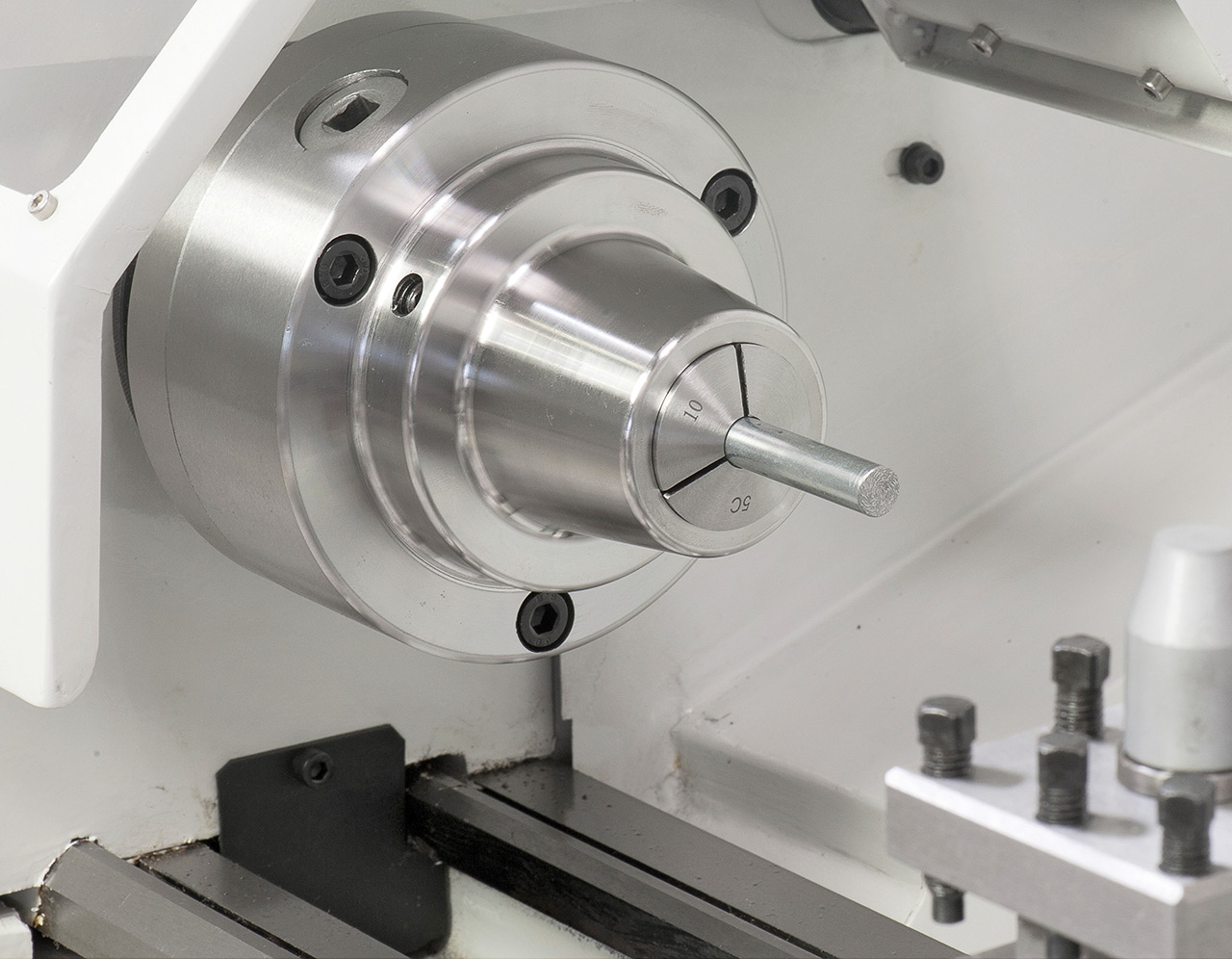

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

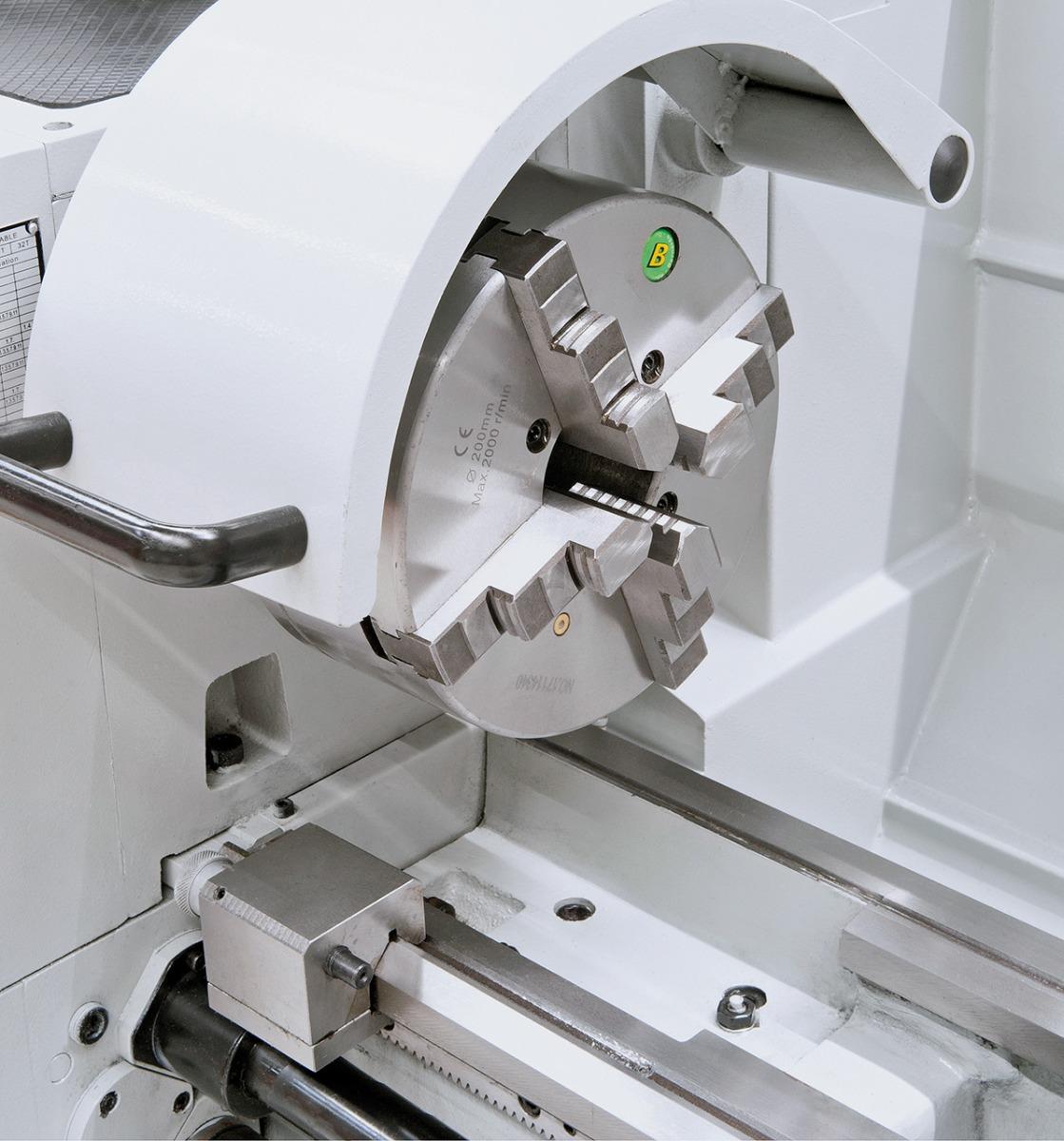

Zentrisch spannendes 4-Backenfutter 160 mm, optimal für Vierkant-Werkstücke (Option).
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option)."
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer "
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
