03-1286BXL Bernardo Universaldrehmaschinen Master 380

Mobile Preview: 03-1286BXL Bernardo Universaldrehmaschinen Master 380

03-1286BXL Bernardo Universaldrehmaschinen Master 380

Art.Nr.:: 03-1286BXL
Lieferzeit:: 3-7 Werktage (Ausland abweichend)
Lagerbestand:: Stk

8.113,40 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

03-1286BXL Bernardo Universaldrehmaschinen Master 380

Beschreibung:Die Leit- und Zugspindeldrehmaschine Master 380 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
Features:

Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,015 mm)
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Reitstock, Spindelstock und alle Führungen nachstellbar

Technische Spezifikation:

Spitzenweite	1000 mm
Spitzenhöhe	190 mm
Umlaufdurchmesser über Bett	380 mm
Umlaufdurchmesser über Kröpfung*	490 mm
Umlaufdurchmesser über Planschlitten	220 mm
Bettbreite	185 mm
Spindelbohrung	51 mm
Spindelaufnahme	DIN 55029, D1-5
Drehzahlbereich	(8) 70 - 2000 U/min
Bereich Längsvorschübe	(32) 0,052 - 1,392 mm/U
Bereich Planvorschübe	(32) 0,014 - 0,380 mm/U
Metrische Gewinde	(26) 0,4 - 7,0 mm
Zollgewinde	(34) 4 - 56 Gg/1“
Pinolendurchmesser	42 mm
Pinolenweg	120 mm
Pinolenaufnahme	MK 4
Motor-Abgabeleistung S₁ 100%	1,5 kW (400 V)
Motor-Aufnahmeleistung S₆ 40%	2,2 kW (400 V)
Maschinenabmessung (B x T x H)	1920 x 800 x 1660 mm
Gewicht ca.	575 kg

* Bettlänge herausnehmbar: 225 mm

Lieferumfang:

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter DK11-200 mm / D5
Planscheibe 200 mm / D5, nach DIN 55029
Feststehende Lünette - Durchlass diam. max. 70 mm
Mitlaufende Lünette - Durchlass diam. max. 50 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne
Aufspannscheibe 320 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse
Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Motor mit Magnetbremse nach CE-Norm
Untergestell mit Schubladen
Bedienwerkzeug

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

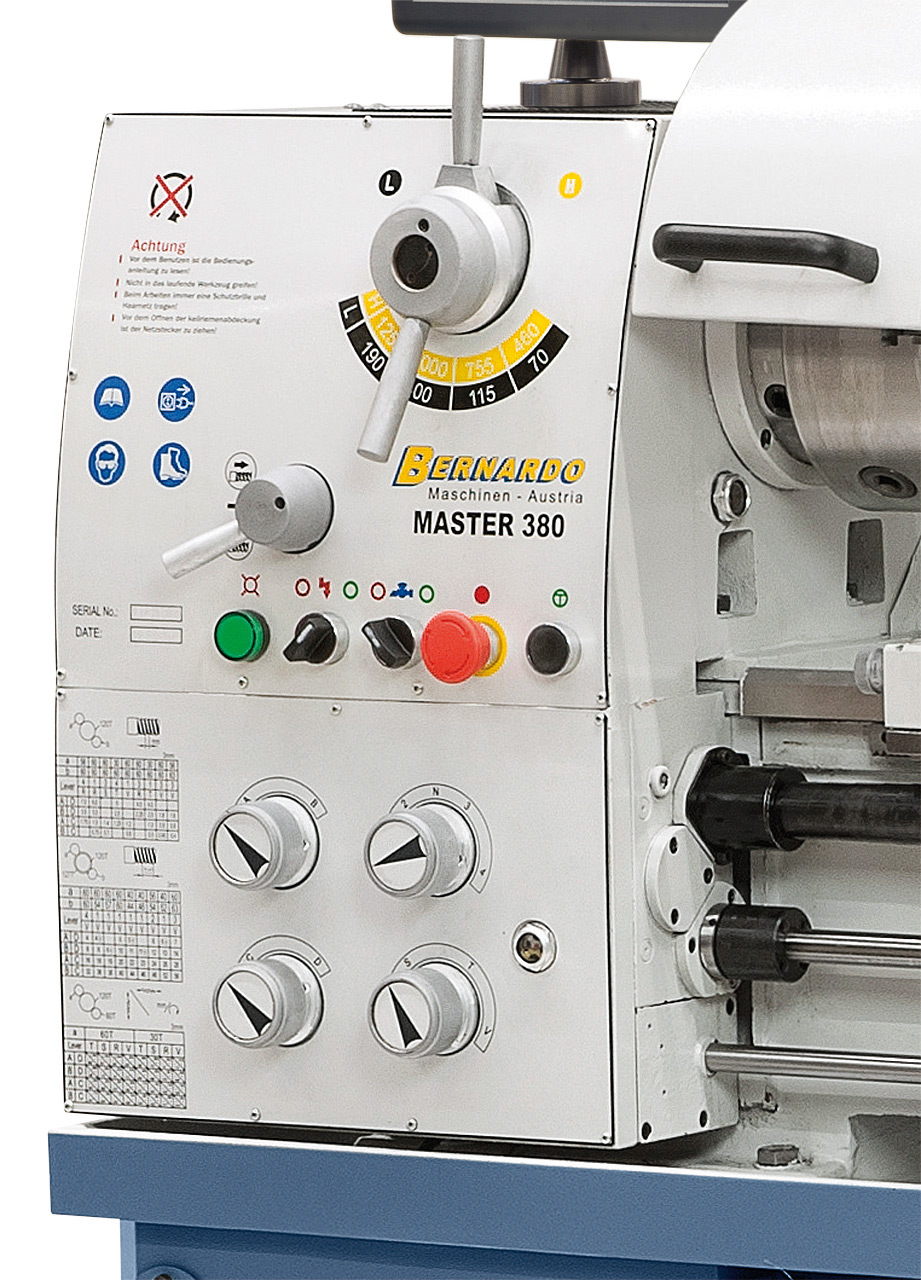

Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend.

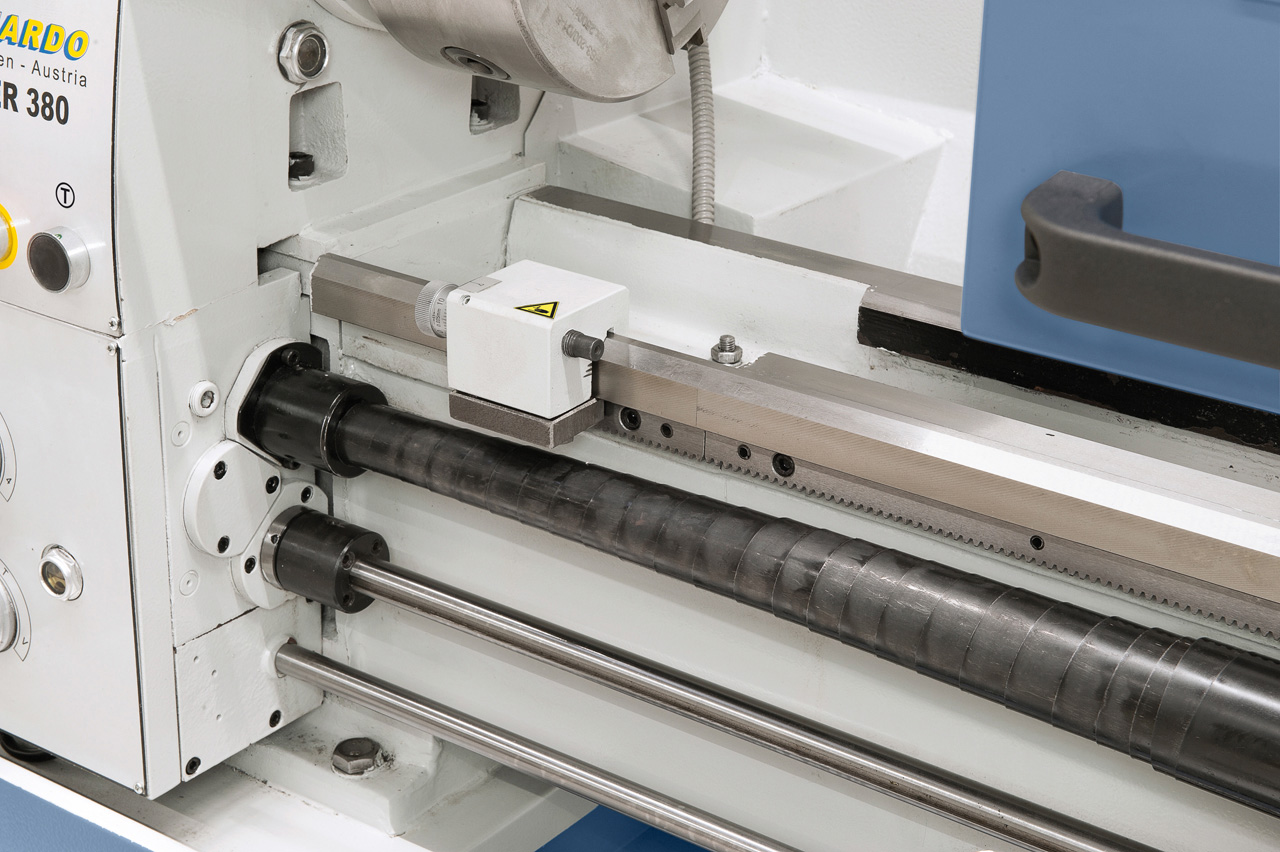

Mikrometerlängsanschlag und Rutschkupplung im Lieferumfang enthalten.

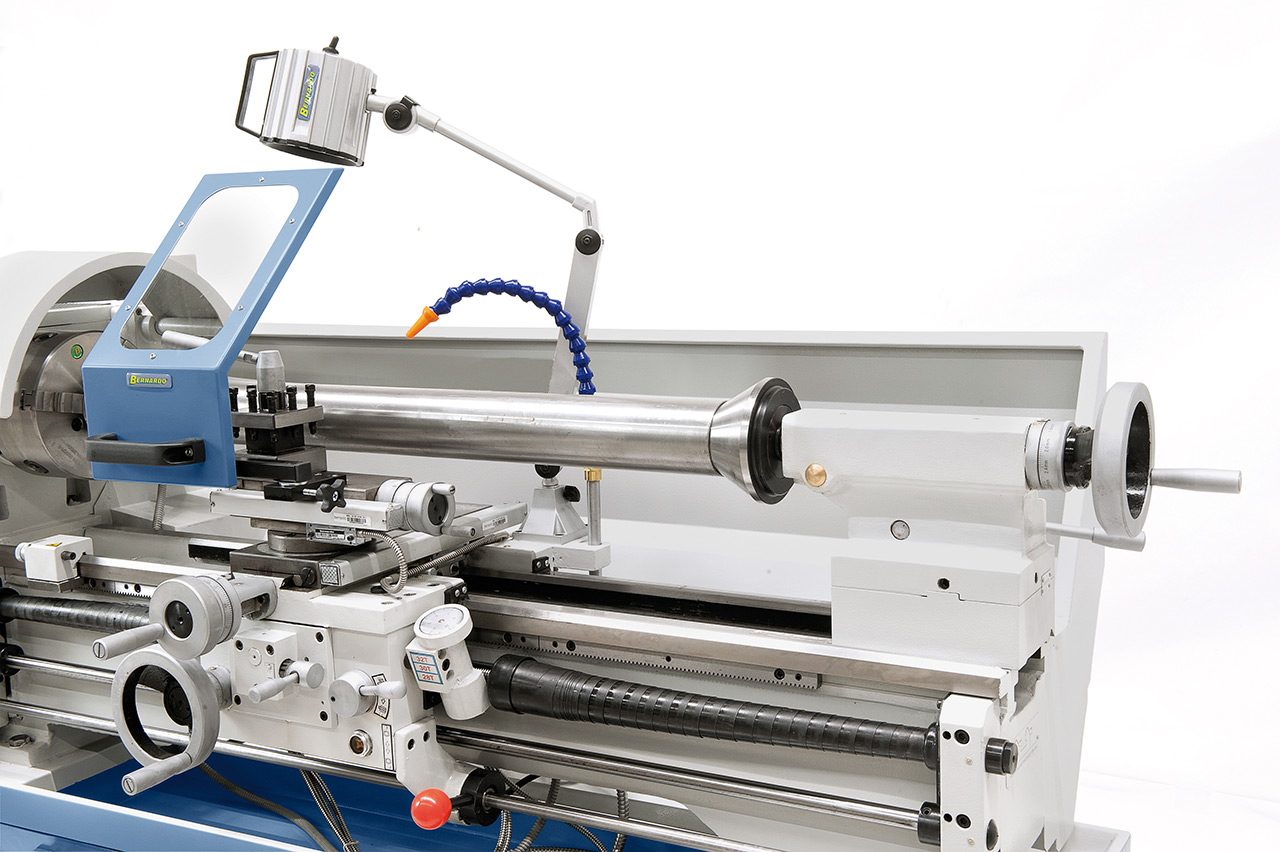

Zentrierkegel diam. 125 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option).

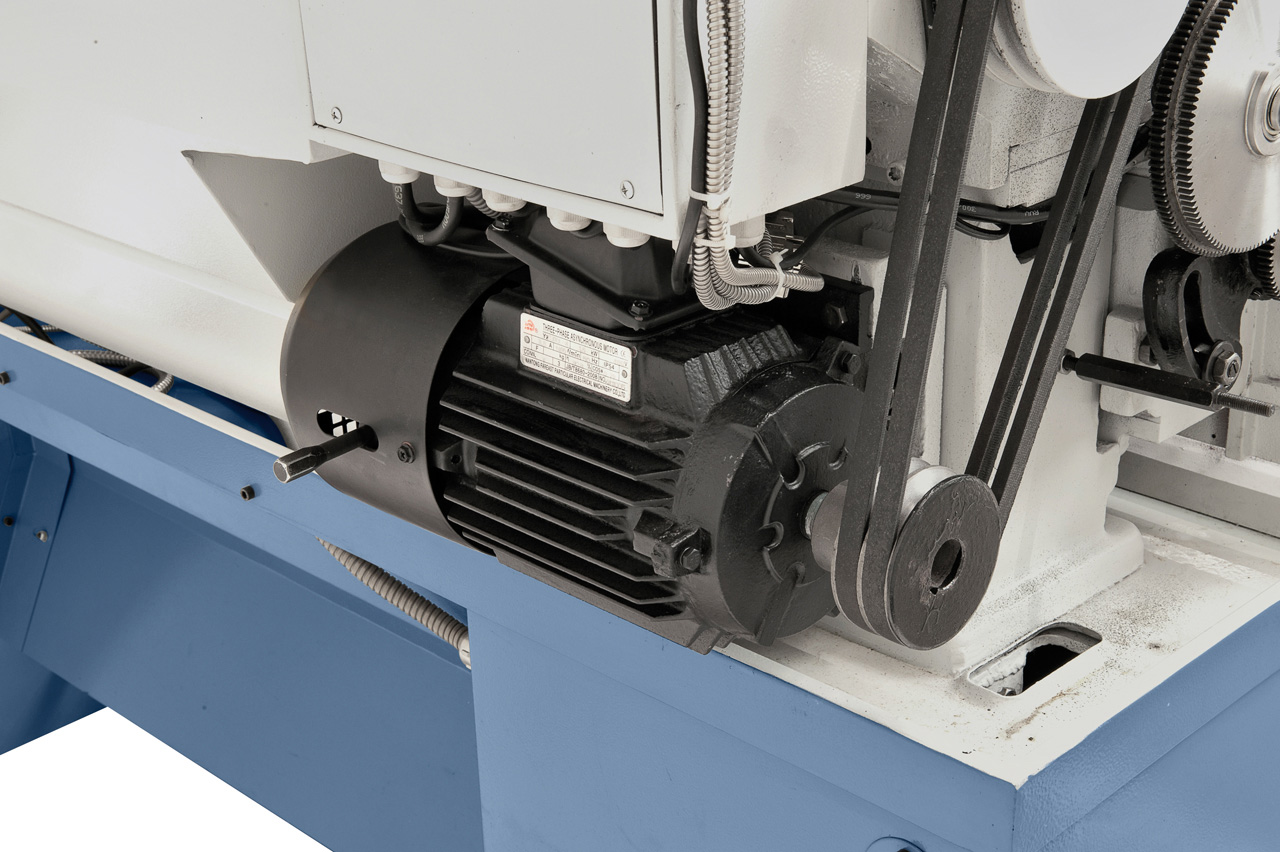

Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm.

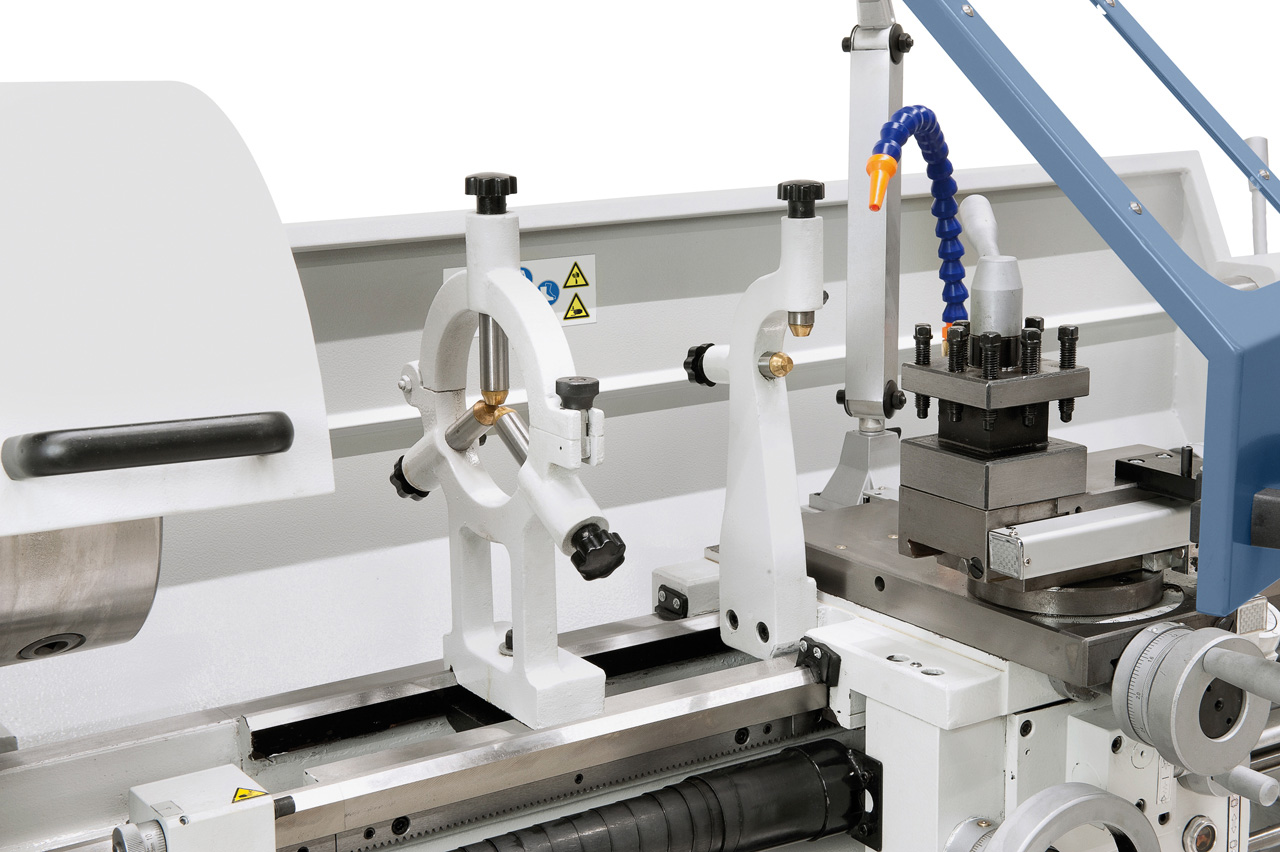

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.

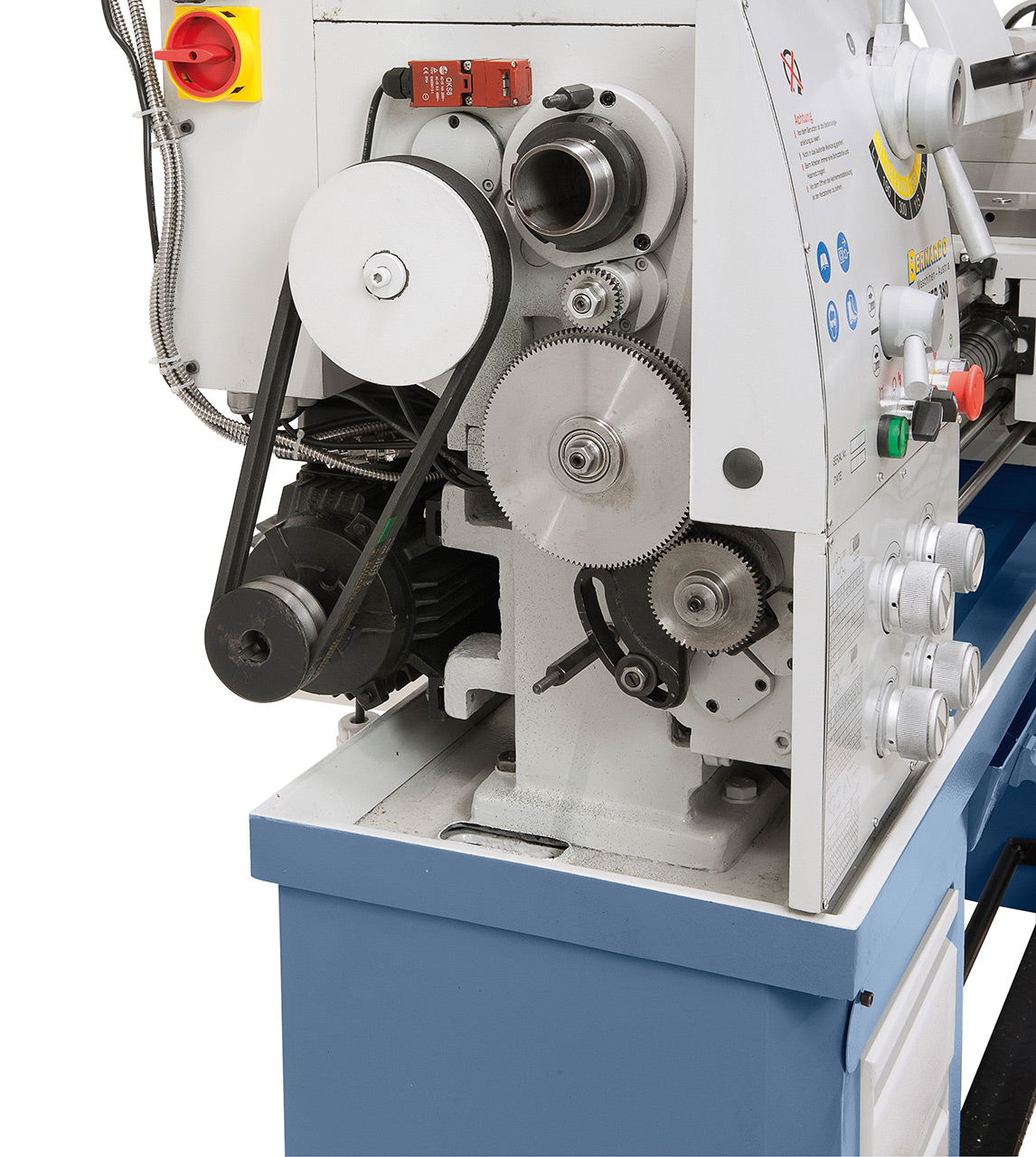

Lieferumfang komplett mit Wechselräder zum Gewindeschneiden.

Zentrisch spannendes 4-Backenfutter 200 mm, optimal für Vierkant-Werkstücke (Option).

Die Maschine ist serienmäßig mit einer Digitalanzeige Bernardo ES-12 V ausgestattet.
