03-1369XL1 Bernardo Universaldrehmaschinen RDM 225
03-1369XL1 Bernardo Rohrdrehmaschinen RDM 225
Technische Spezifikation:
Lieferumfang:

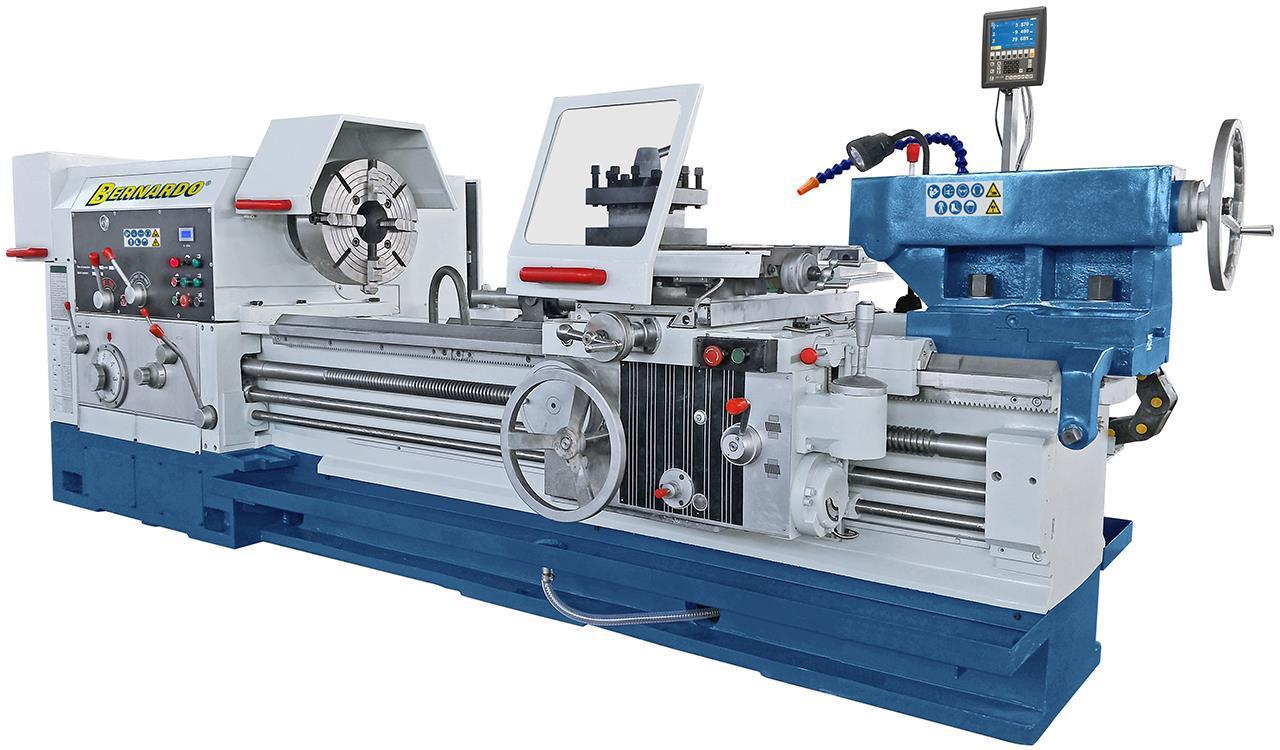

Abbildung von RDM 135
Technische Spezifikation:
| Max. Werkstücklänge | 1500 mm |
| Max. Drehlänge | 1300 mm |
| Umlaufdurchmesser über Bett | 630 mm |
| Umlaufdurchmesser über Planschlitten | 340 mm |
| Rohrdurchmesser min./max. | 50 – 220 mm |
| Bettbreite | 490 mm |
| Max. Werkstückgewicht | 3000 kg |
| Verfahrweg x-Achse | 340 mm |
| Verfahrweg z-Achse | 1300 mm |
| Drehzahlbereich | (12) 24 – 300 U/min |
| Spindelbohrung | 225 mm |
| Bereich Längsvorschübe | (26) 0,07 – 1,33 mm/U |
| Bereich Planvorschübe | (22) 0,02 – 0,45 mm/U |
| Metrische Gewinde | (24) 1 – 14 mm |
| Zollgewinde | (40) 2 – 28 Gg/1“ |
| Eilgang x-Achse | 3000 mm/min |
| Eilgang z-Achse | 4000 mm/min |
| Abmessung Werkzeugschaft | 32 x 32 mm |
| Pinolenaufnahme | MK 5 |
| Pinelendurchmesser | 100 mm |
| Pinolenweg | 250 mm |
| Motorleistung | 7,5 kW |
| Maschinenabmessung (B x T x H) | 3700 x 1900 x 1600 mm |
| Gewicht ca. | 4300 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter 500 mm
- Planscheibe 520 mm
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- LED-Maschinenleuchte
- Kegeldreheinrichtung L-500 mm
- Bedienwerzeug
Abbildung von RDM 135
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
