03-1345XL Bernardo Universaldrehmaschinen Titan 560 x 3000
03-1345XL Bernardo Universaldrehmaschinen Titan 560 x 3000
Beschreibung:
Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Features:
Lieferumfang:

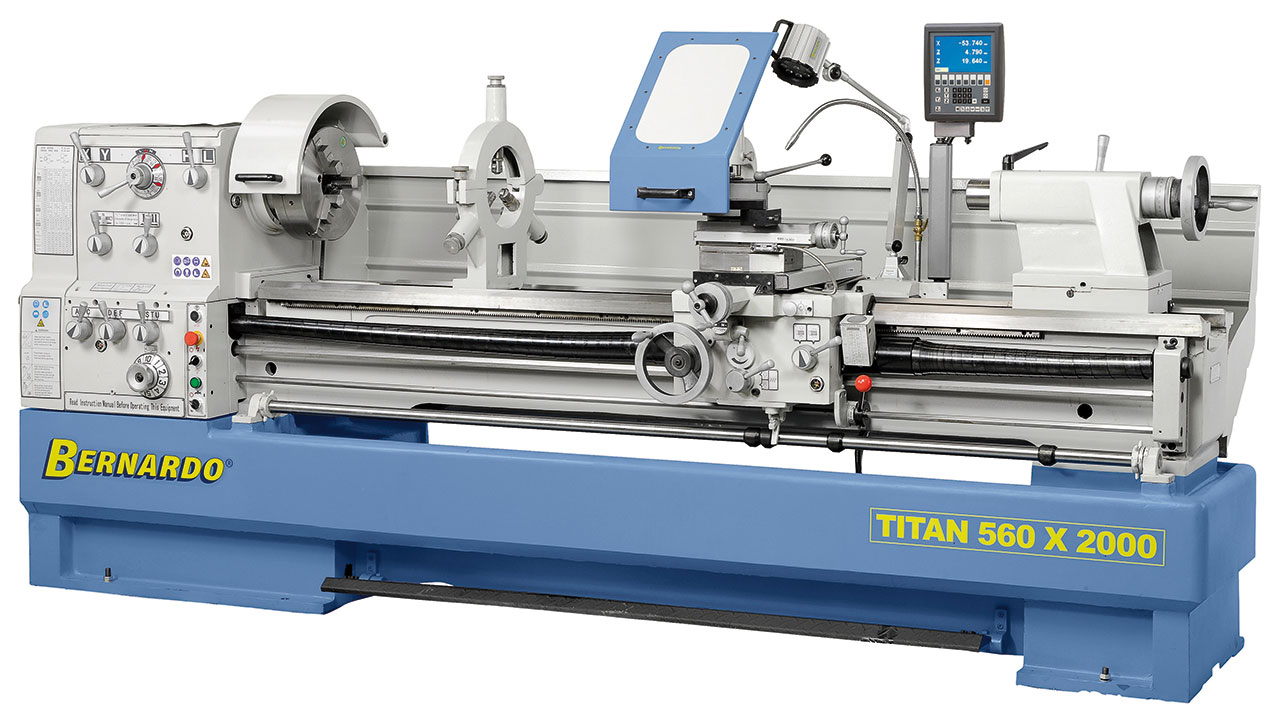

Abbildung Titan 560 x 2000
Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht.
Optional lieferbar: Zentrierkegel diam. 150 mm zum Spannen von Rohren.
Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Zum rationellen Arbeiten ist die Maschine serienmäßig mit einem Schnellwechselstahlhalter ausgerüstet.
Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Features:
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden Zentralschmierung für den Bettschlitten
| Spitzenweite | 3000 mm |
| Spitzenhöhe | 280 mm |
| Umlaufdurchmesser über Bett | 560 mm |
| Umlaufdurchmesser über Kröpfung | 785 mm |
| Umlaufdurchmesser über Planschlitten | 350 mm |
| Bettbreite | 350 mm |
| Spindelbohrung | 105 mm |
| Spindelaufnahme | DIN 55029, D1 - 8 |
| Drehzahlbereich | (12) 25 - 1500 U/min |
| Bereich Längsvorschübe | (35) 0,059 - 1,646 mm/U |
| Bereich Planvorschübe | (35) 0,020 - 0,573 mm/U |
| Metrische Gewinde | (47) 0,2 - 14 mm |
| Zollgewinde | (60) 2 - 112 Gg/1€œ |
| Pinolendurchmesser | 75 mm |
| Pinolenweg | 180 mm |
| Pinolenaufnahme | MK 5 |
| Motorleistung | 7,5 kW (10,0 PS) |
| Maschinenabmessung (L x B x H) | 4340 x 1150 x 1460 mm |
| Gewicht ca. | 3000 kg |

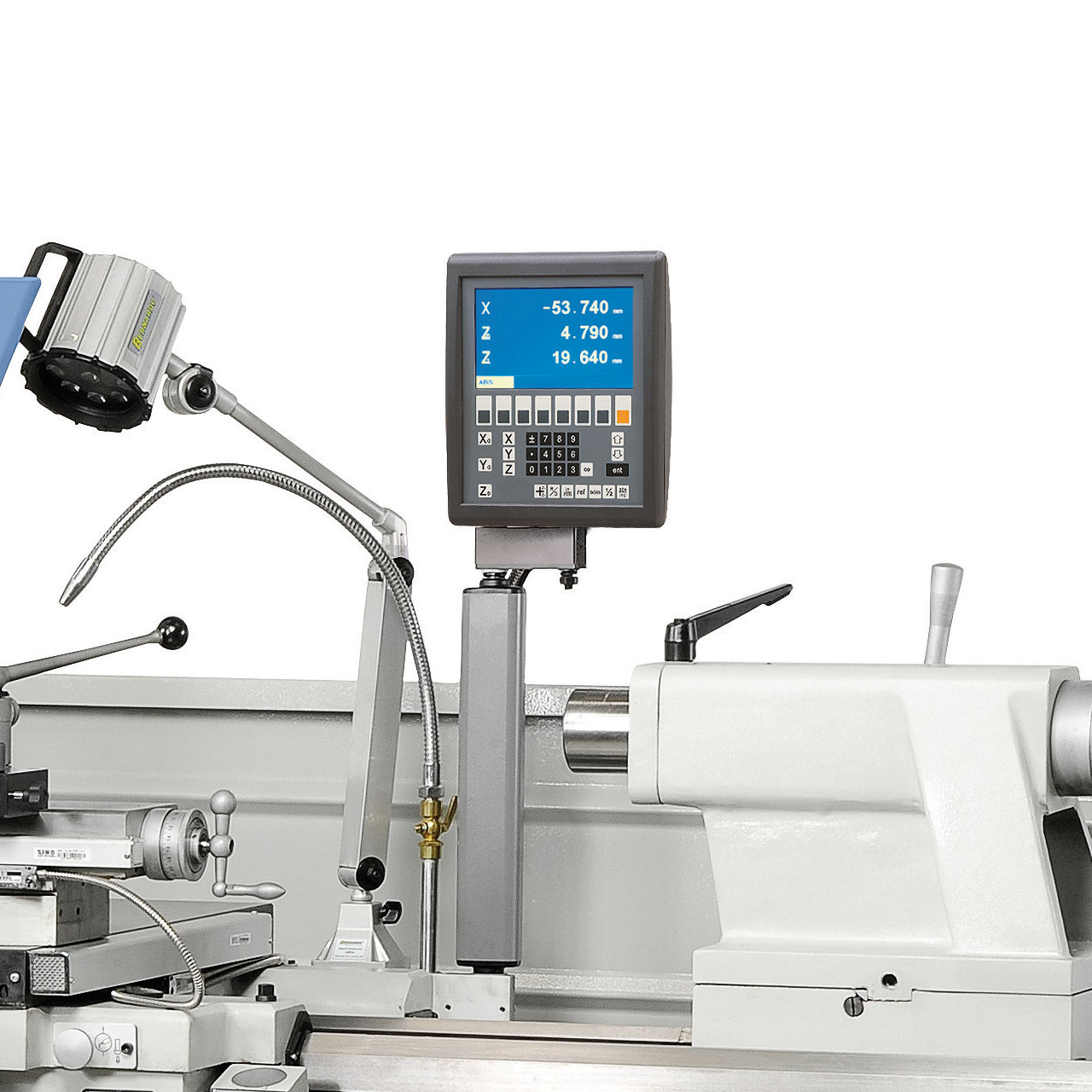

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

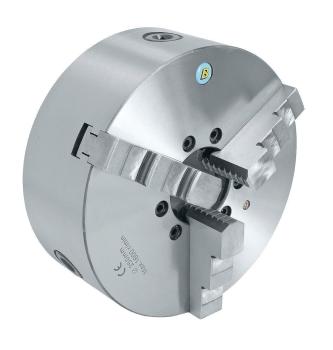

- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 450 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Gewindeuhr
- Spänerückwand
- Bedienwerkzeug

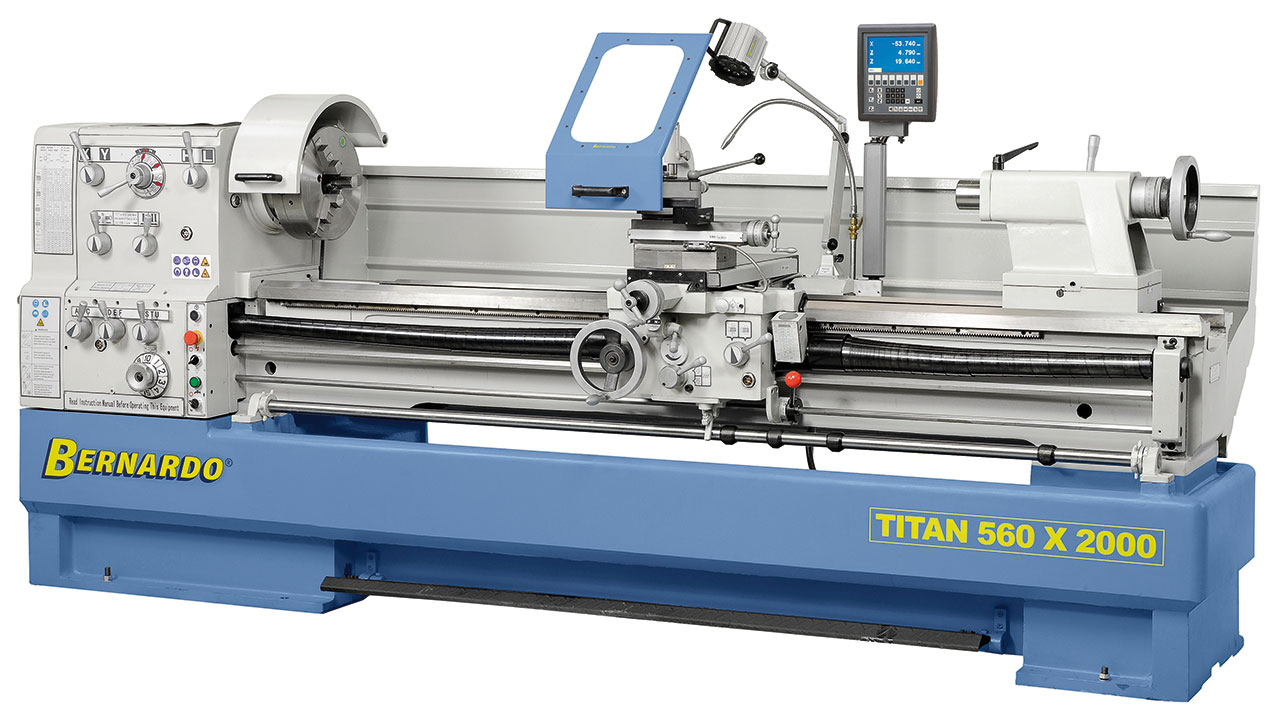

Abbildung Titan 560 x 2000

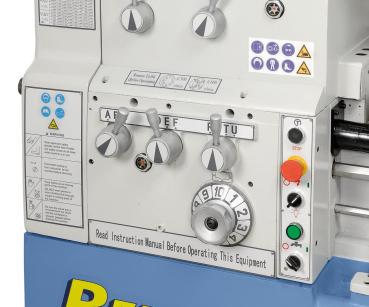

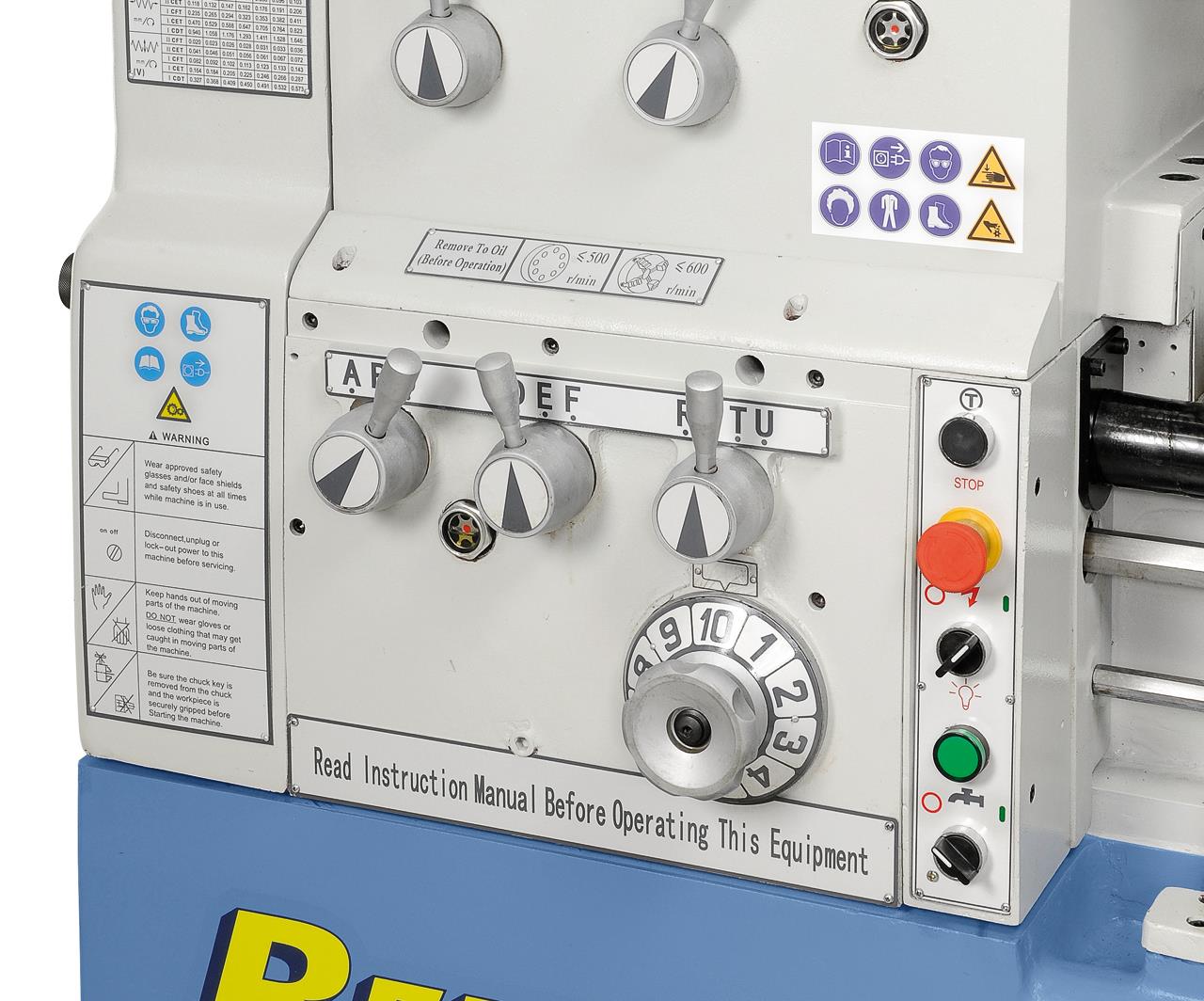

Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht.

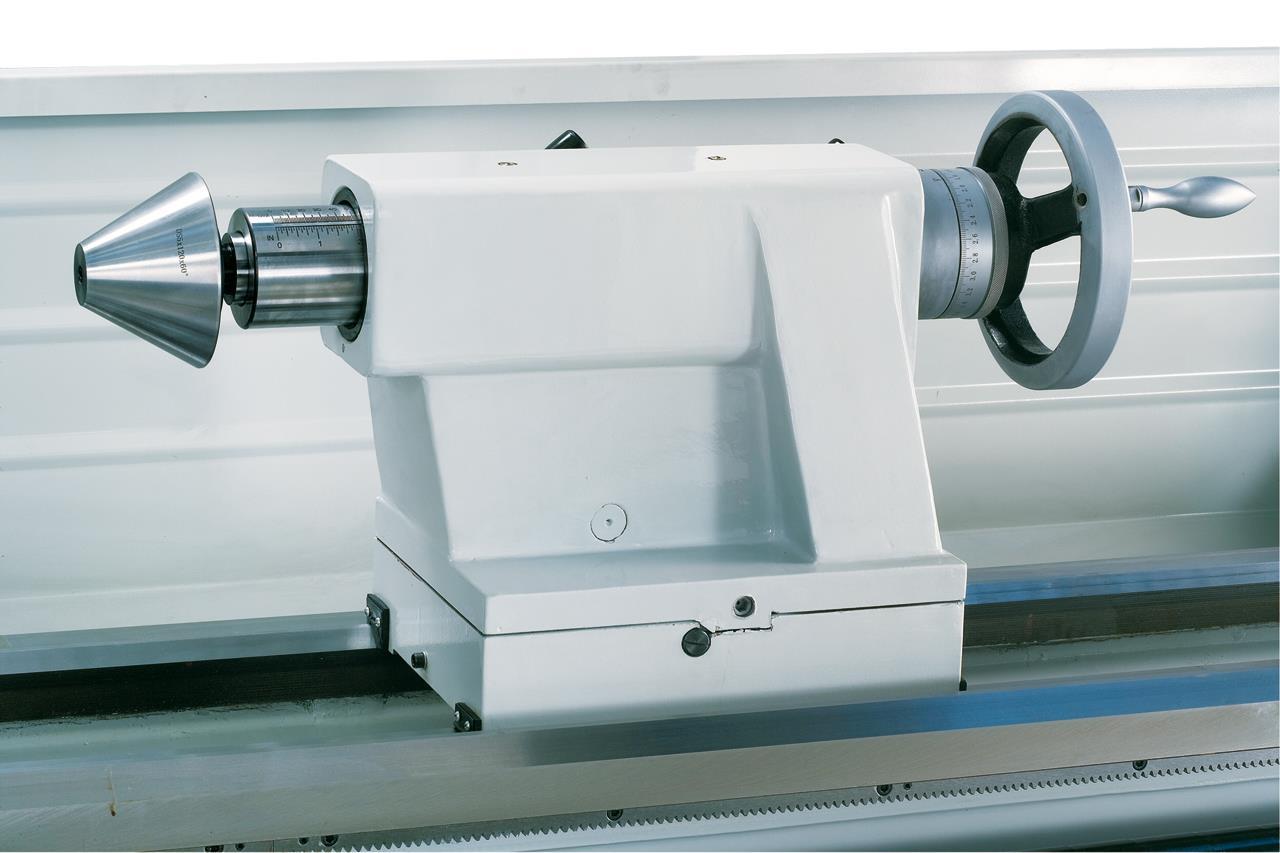

Optional lieferbar: Zentrierkegel diam. 150 mm zum Spannen von Rohren.
Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.

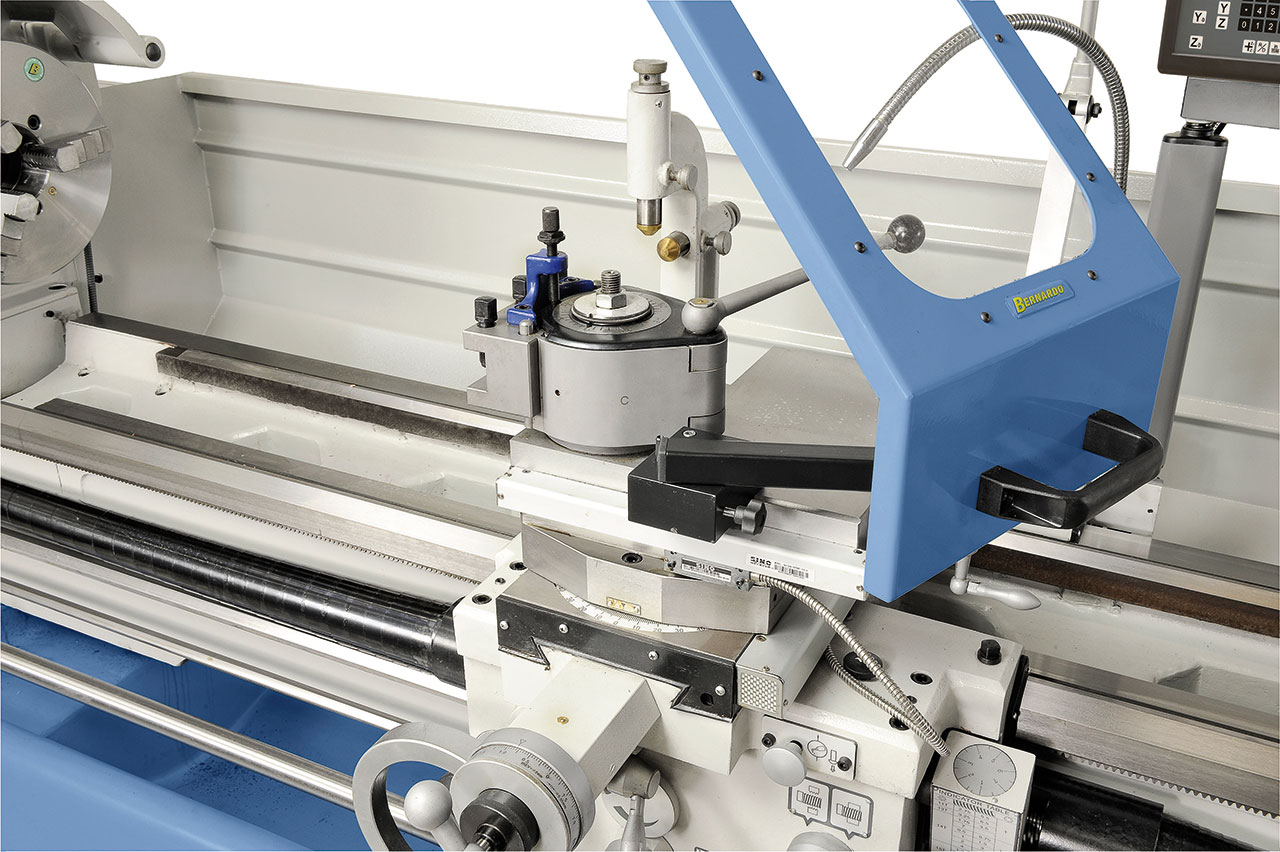

Zum rationellen Arbeiten ist die Maschine serienmäßig mit einem Schnellwechselstahlhalter ausgerüstet.

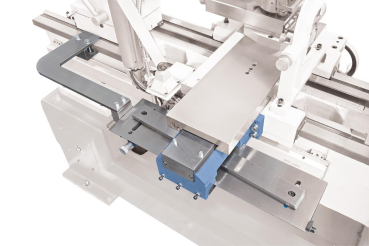

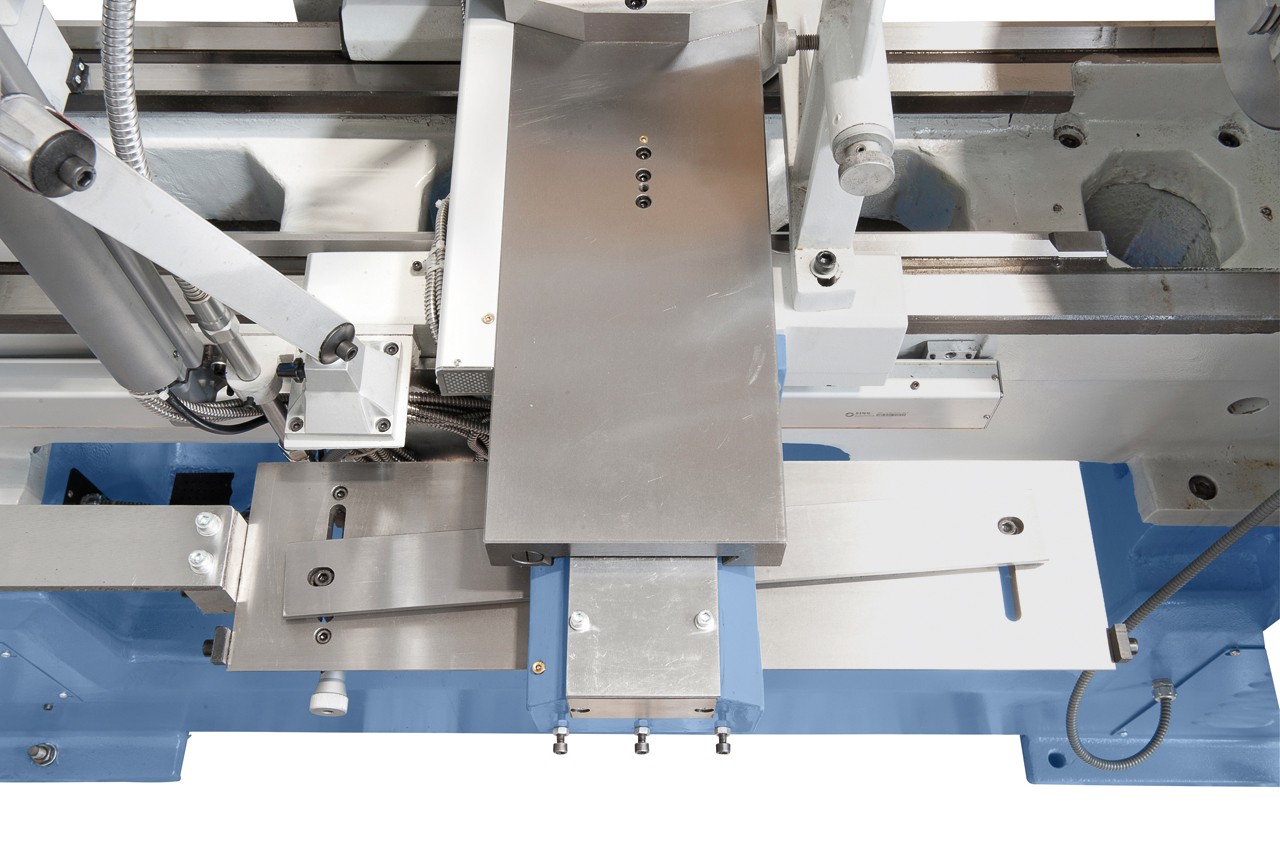

Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
