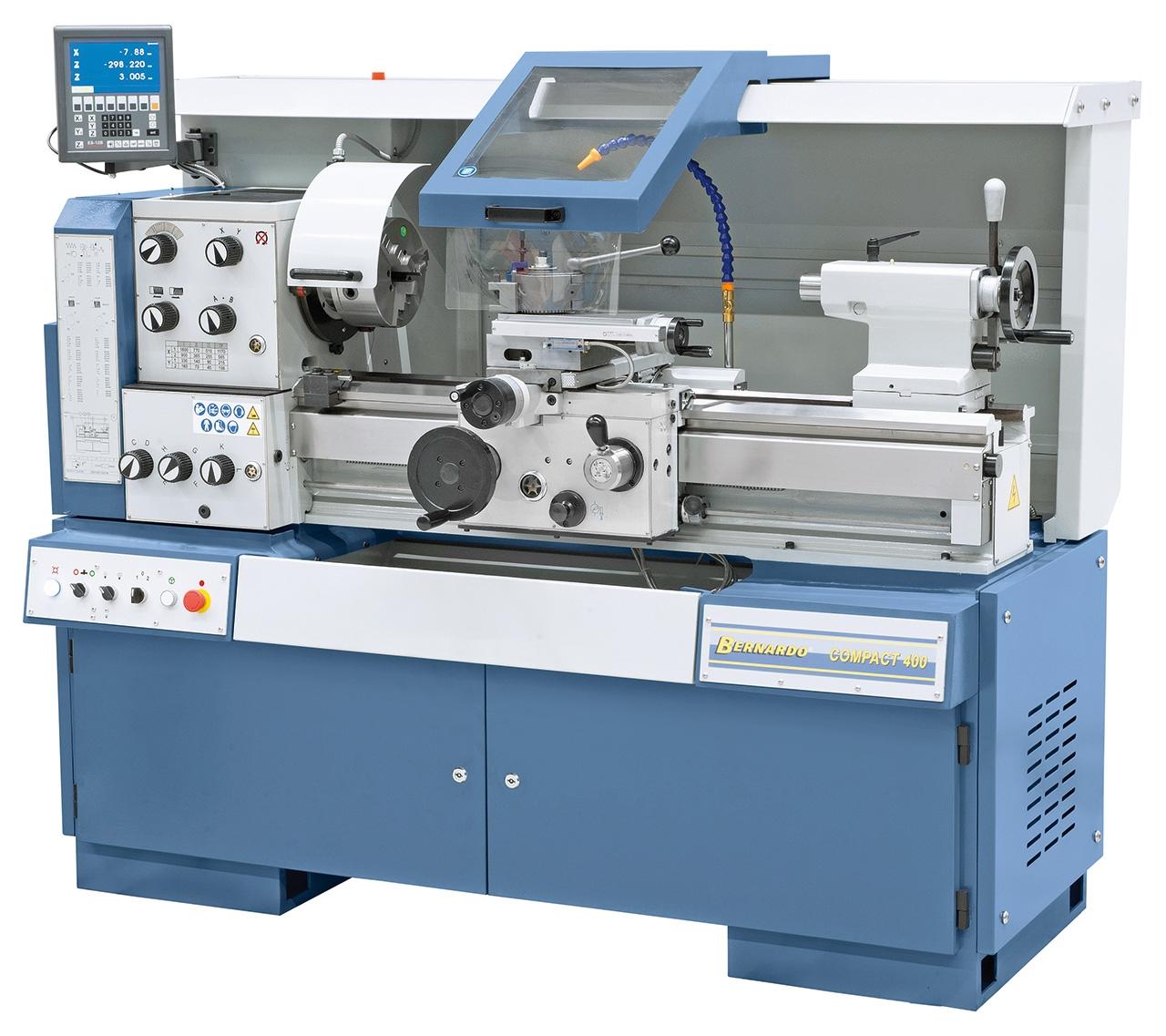

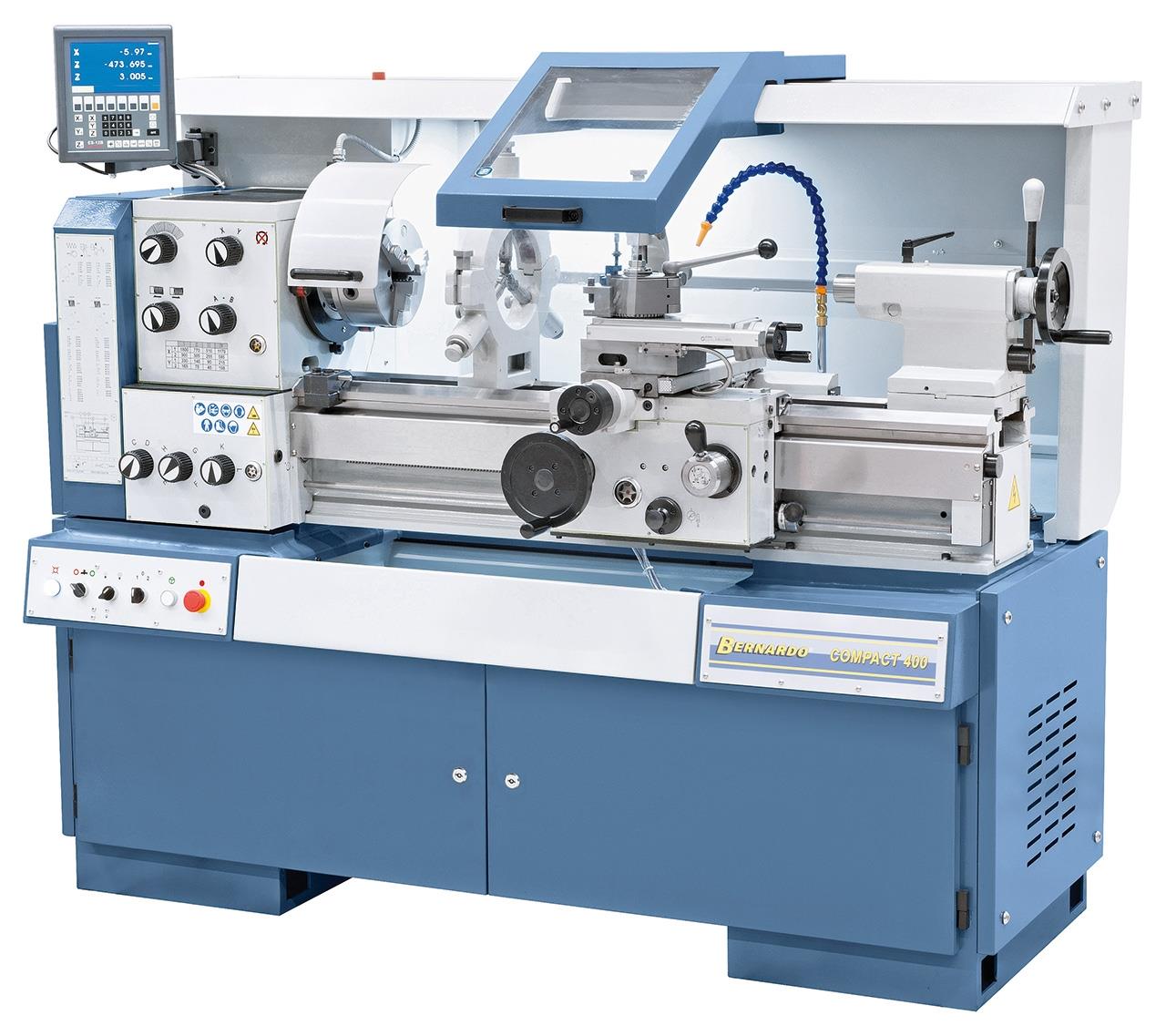

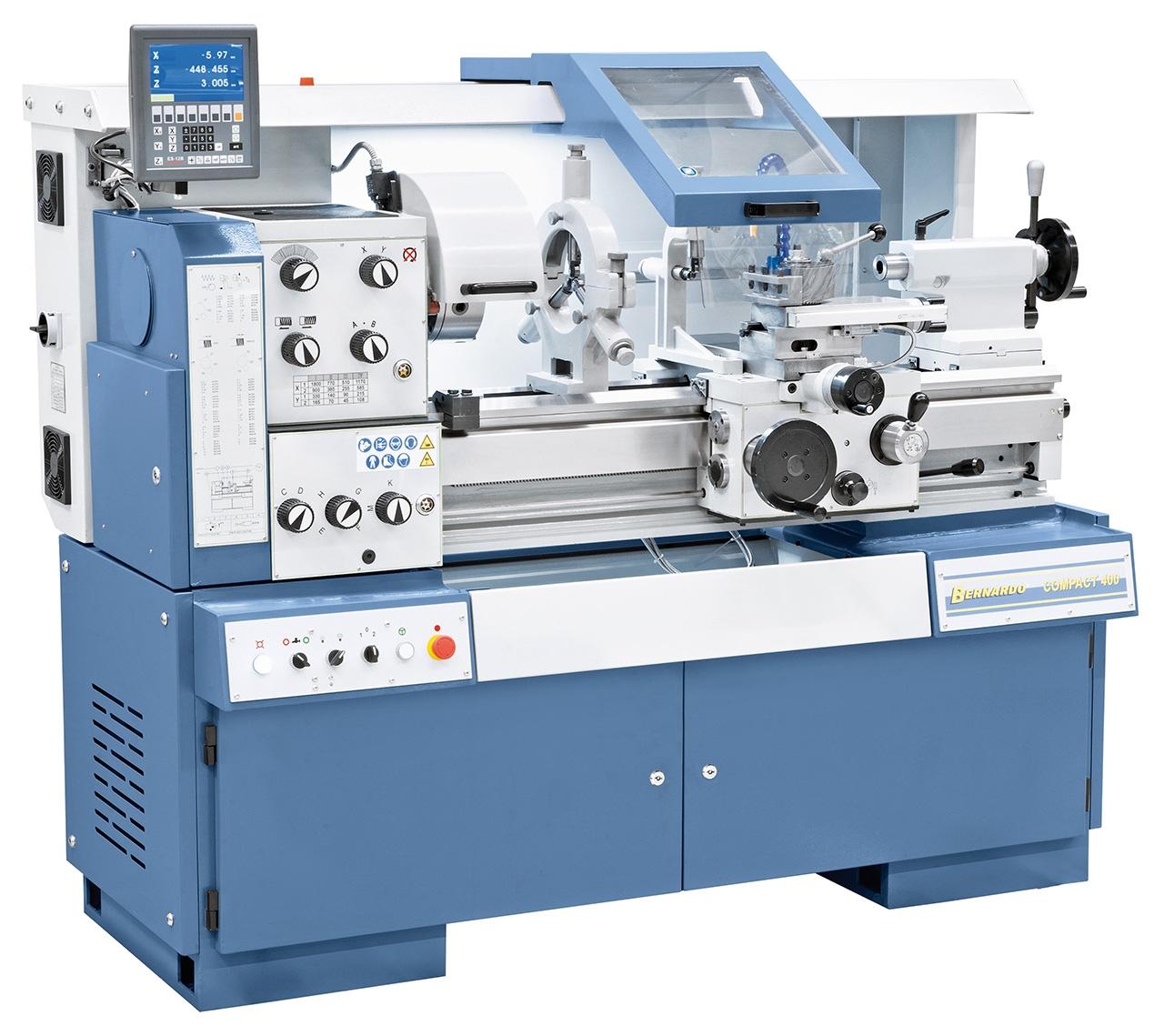

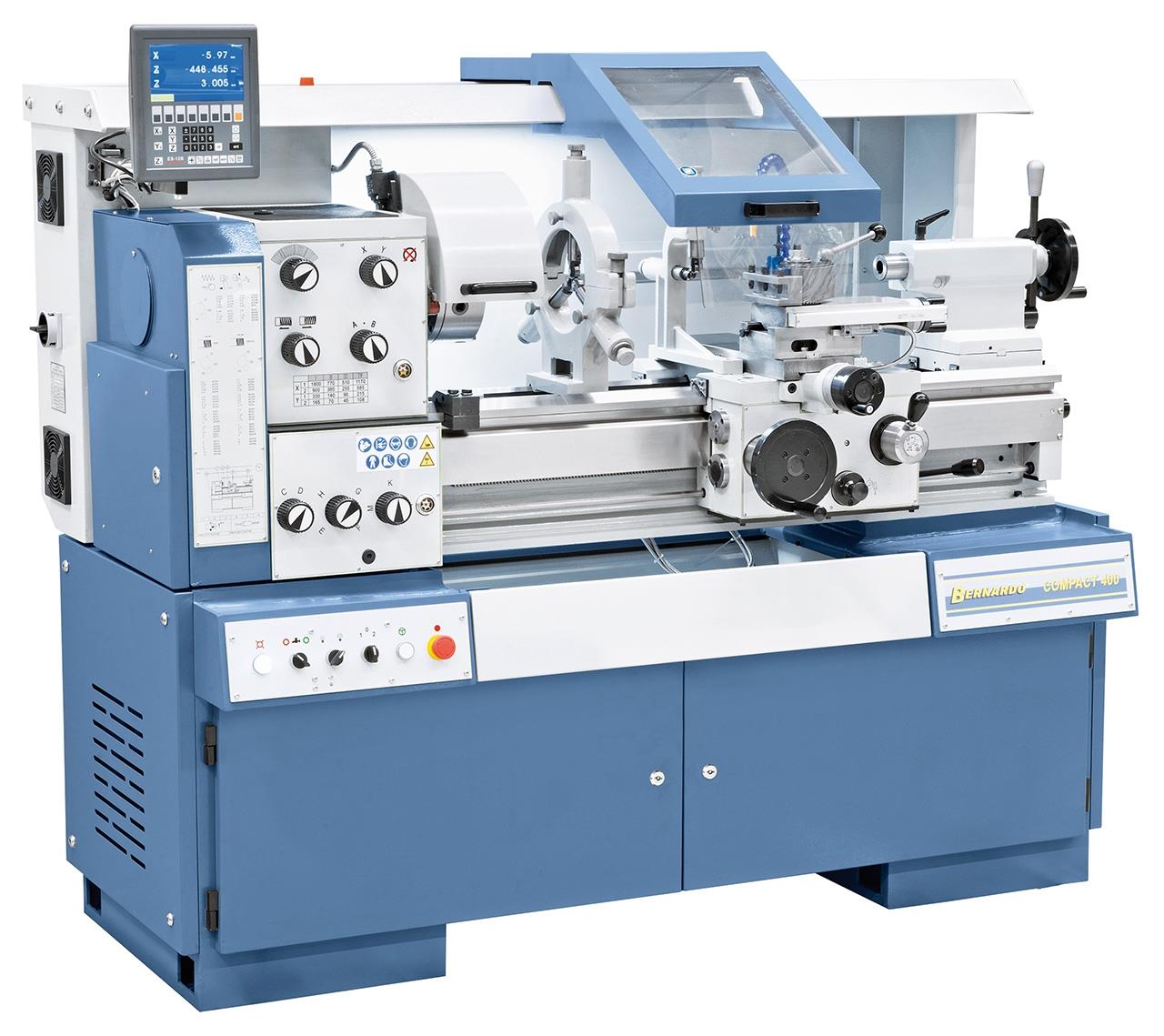

Beschreibung:Die Präzisionsdrehmaschine Compact 400 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digital- anzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.
Features:
Technische Spezifikation:
Lieferumfang:
Der robuste Spindelstock und die dynamisch ausgewuchtete Hauptspindel ermöglichen auch bei hohen Drehzahlen höchste Genauigkeit und Laufruhe.

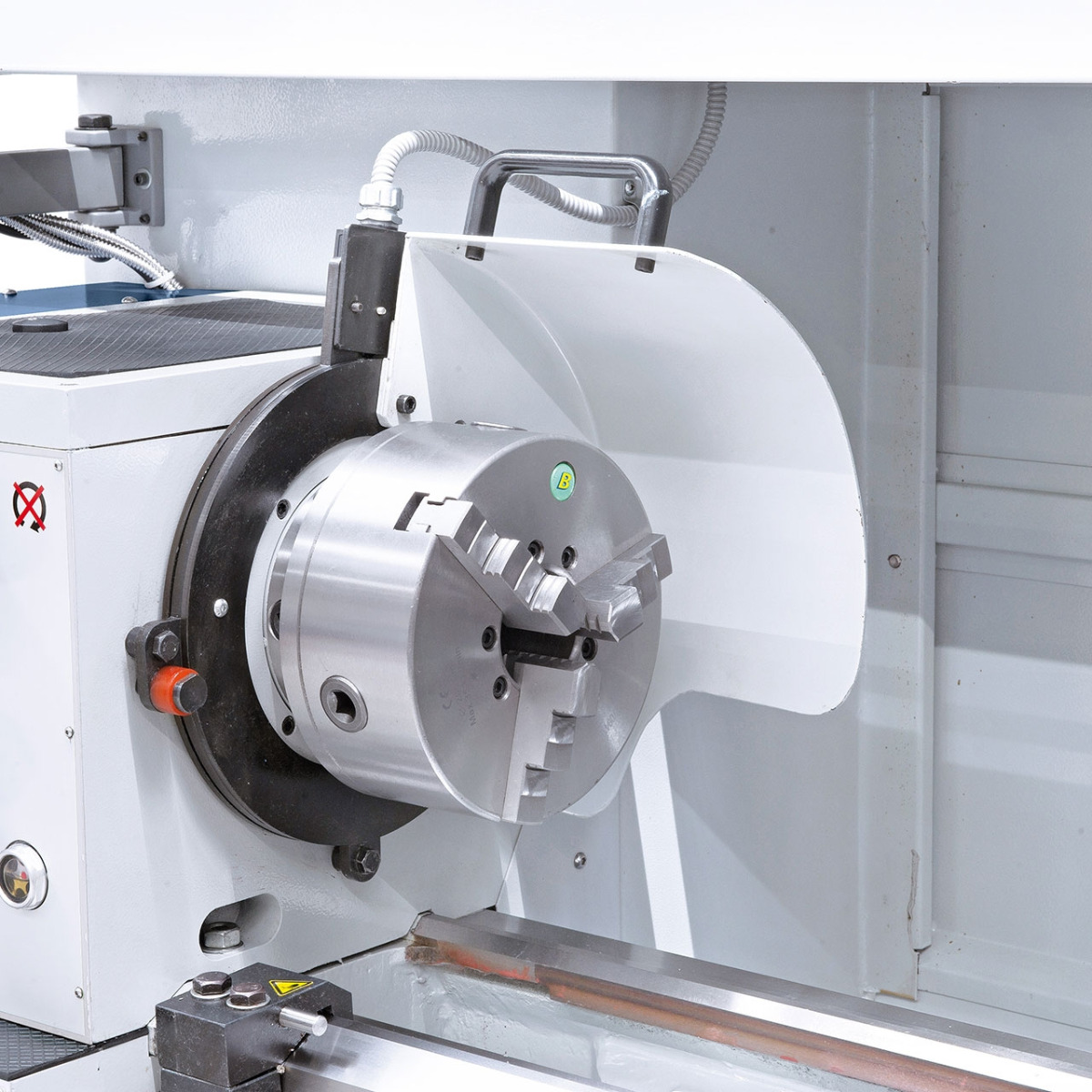

Vorteil des Bernardo-Backenfutters PS3-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatz-backen lieferbar.

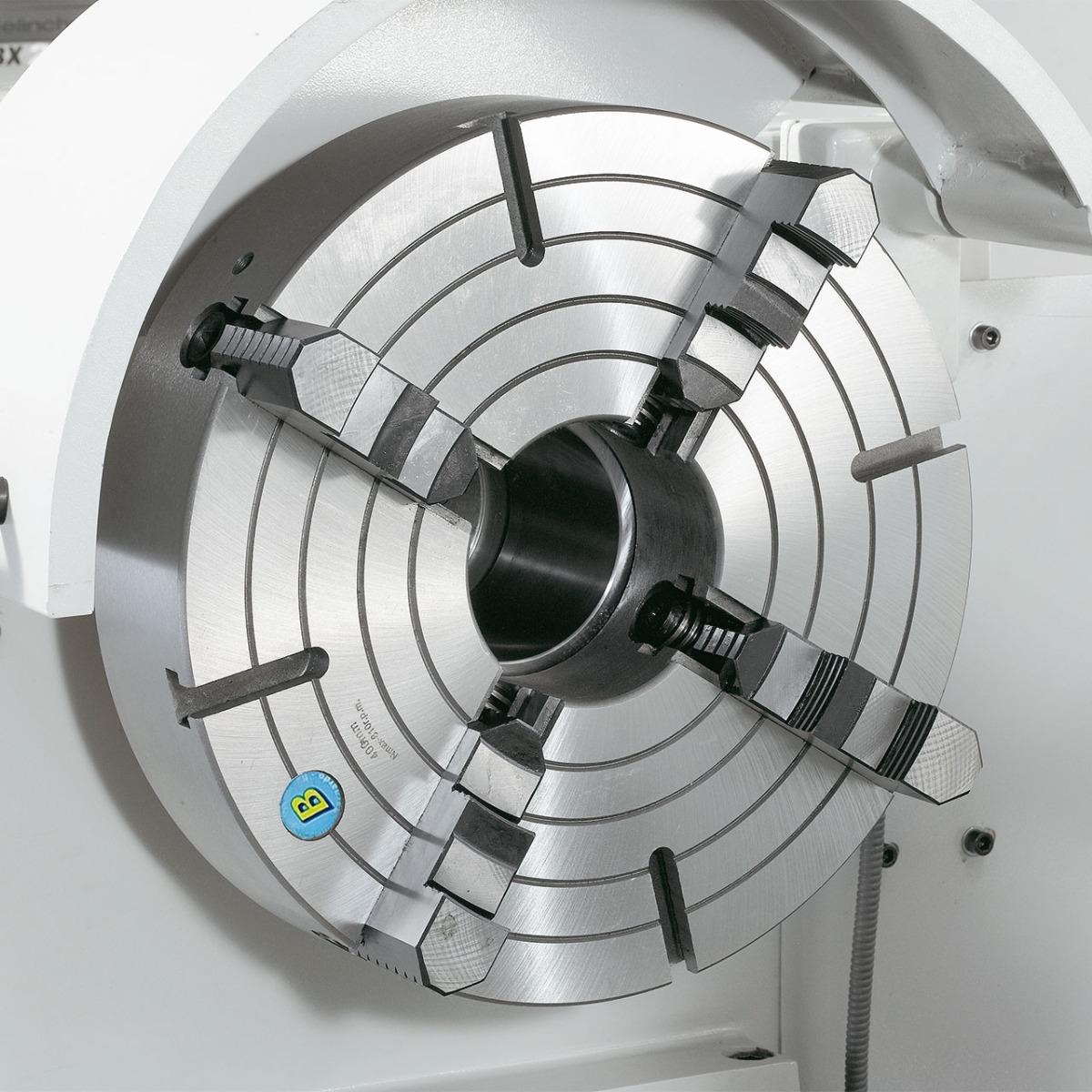

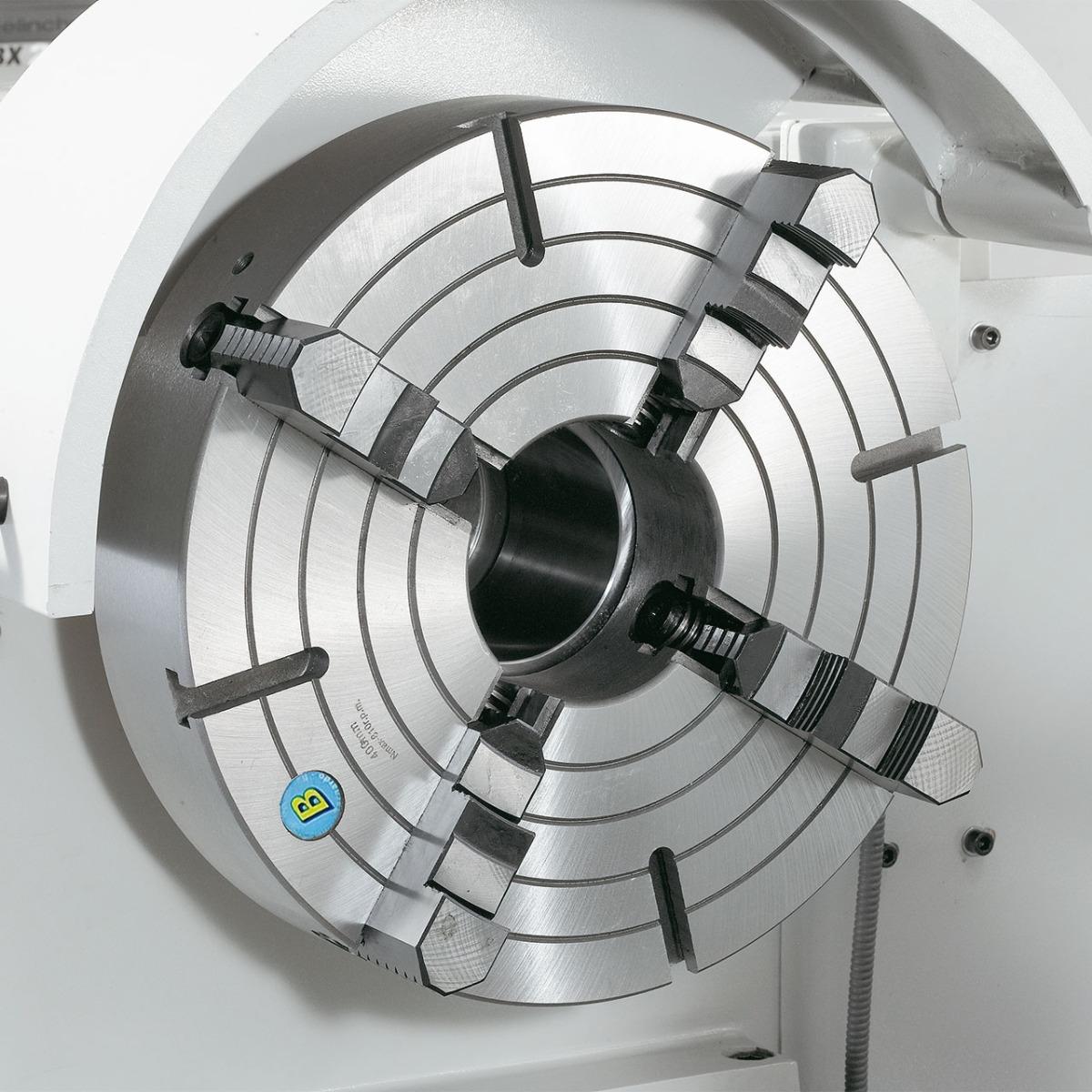

Planscheibe 250 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.

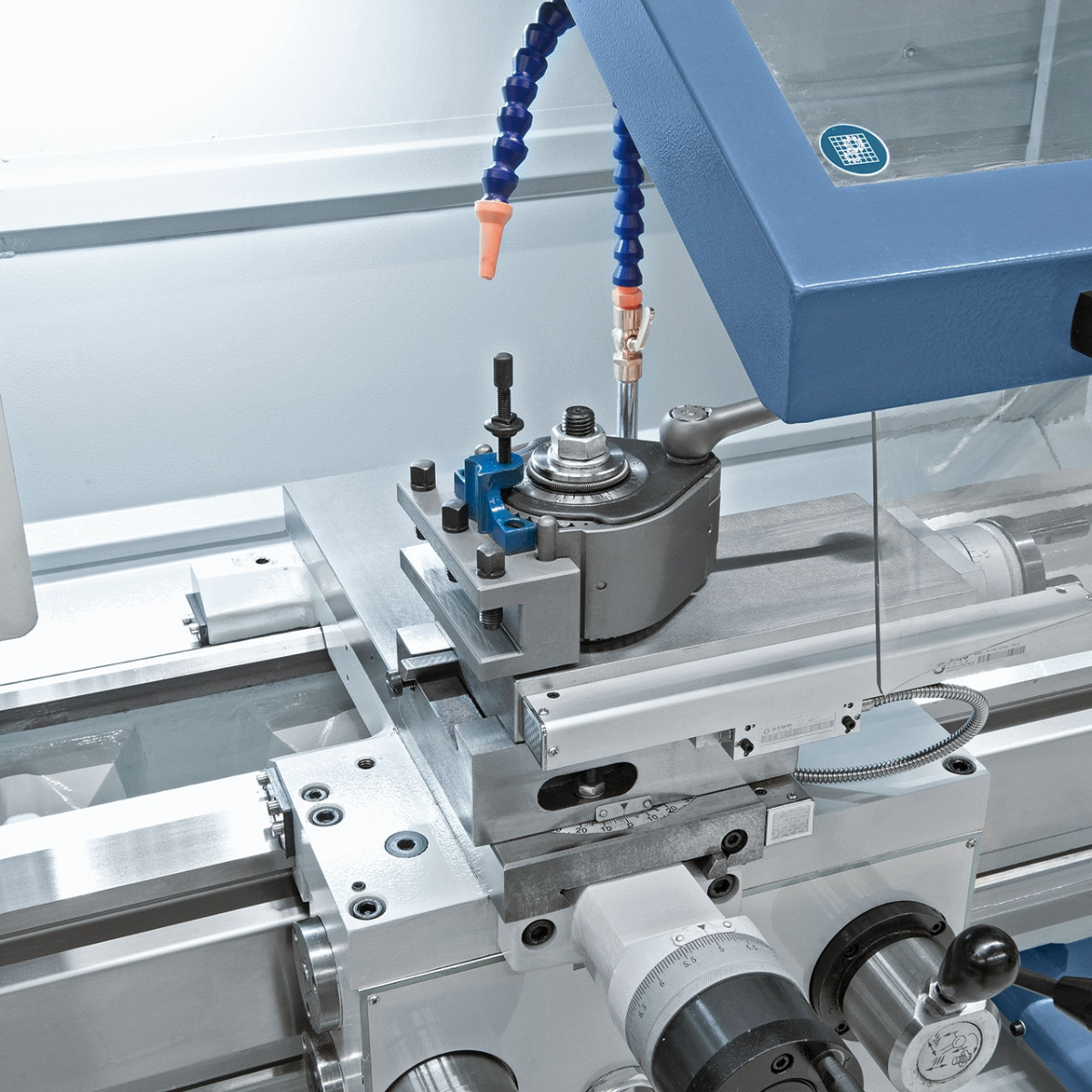

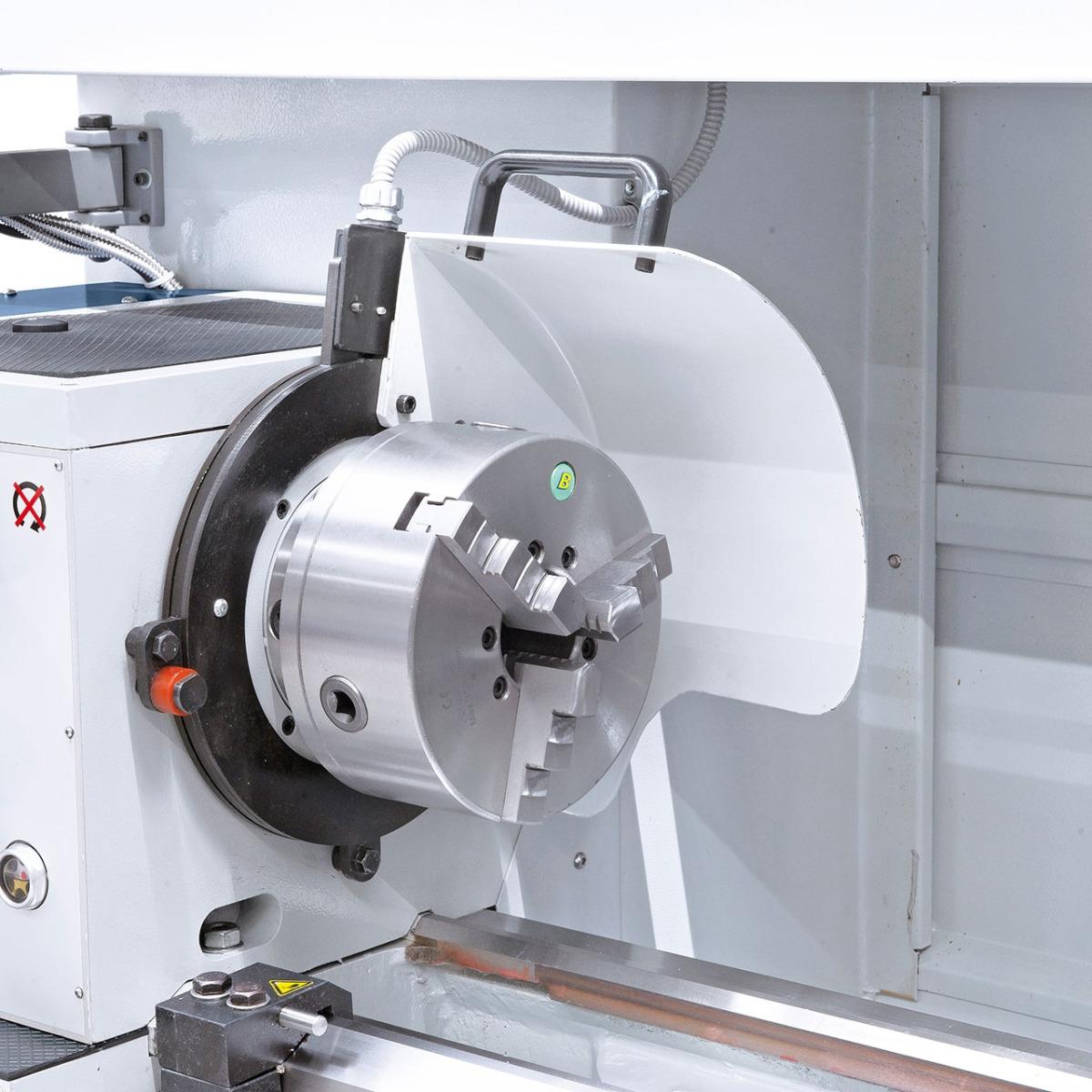

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

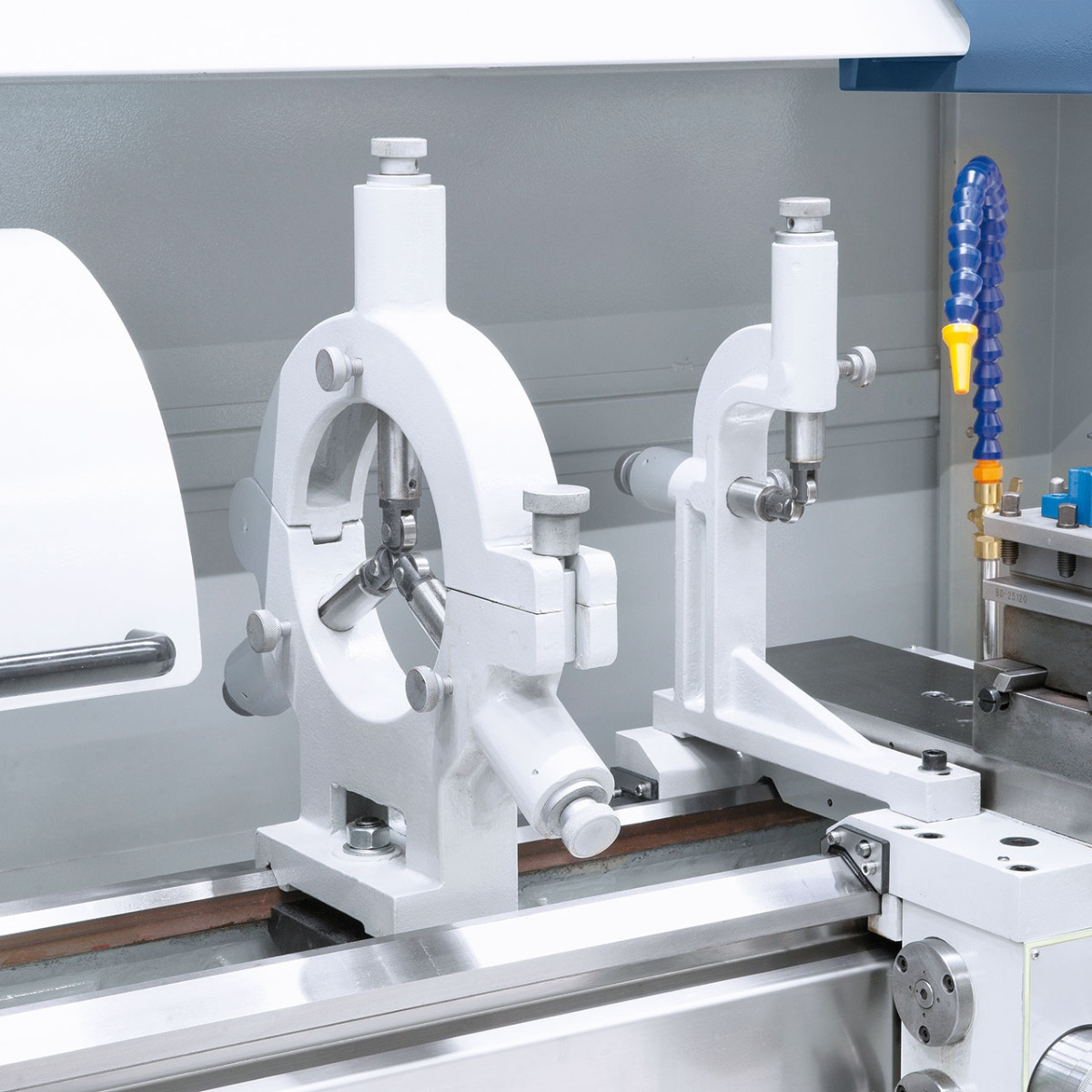

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.

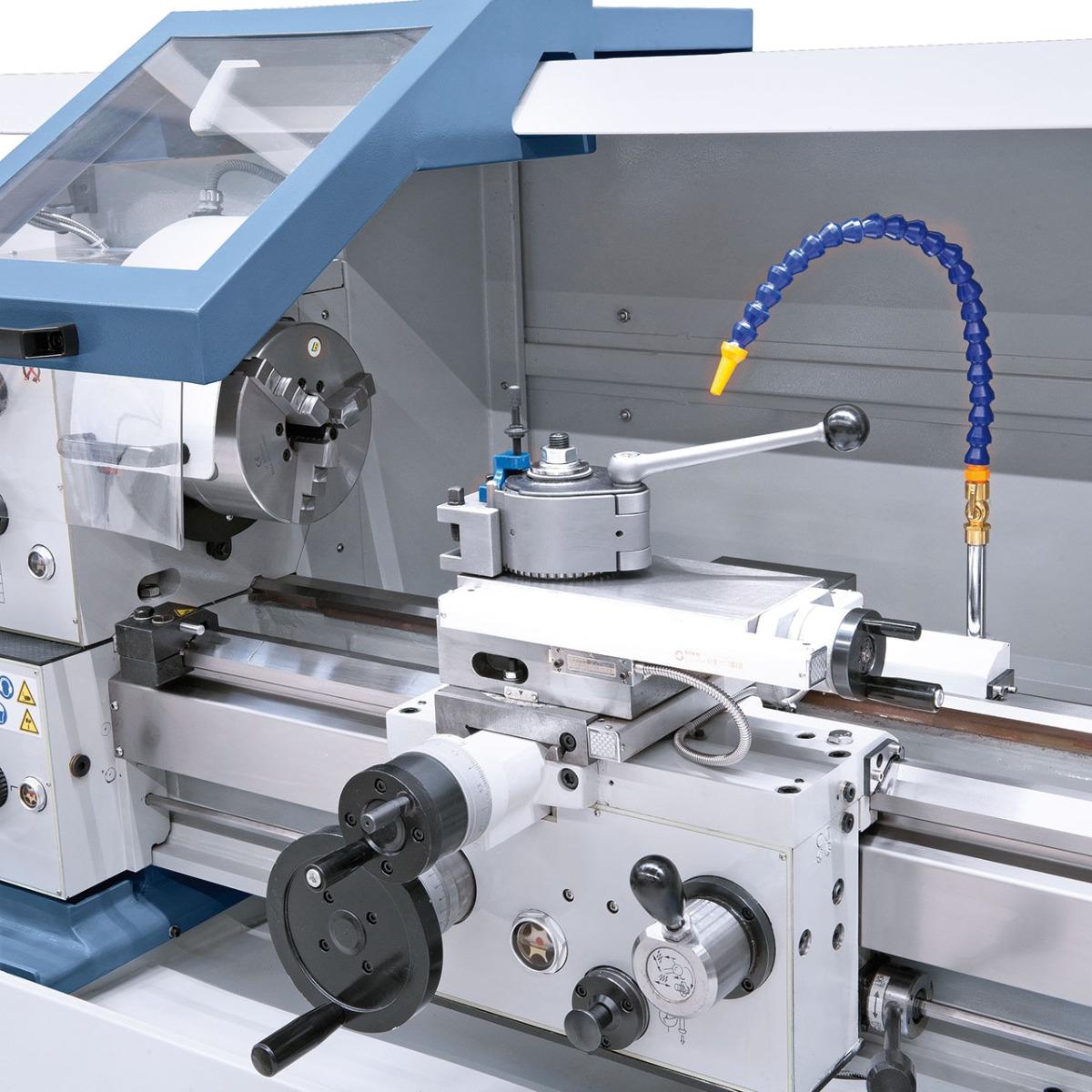

Für die Längs- und Querbewegung des Schlittens bzw. dem Ober- support stehen 20 frei wählbare Vorschübe zur Verfügung.

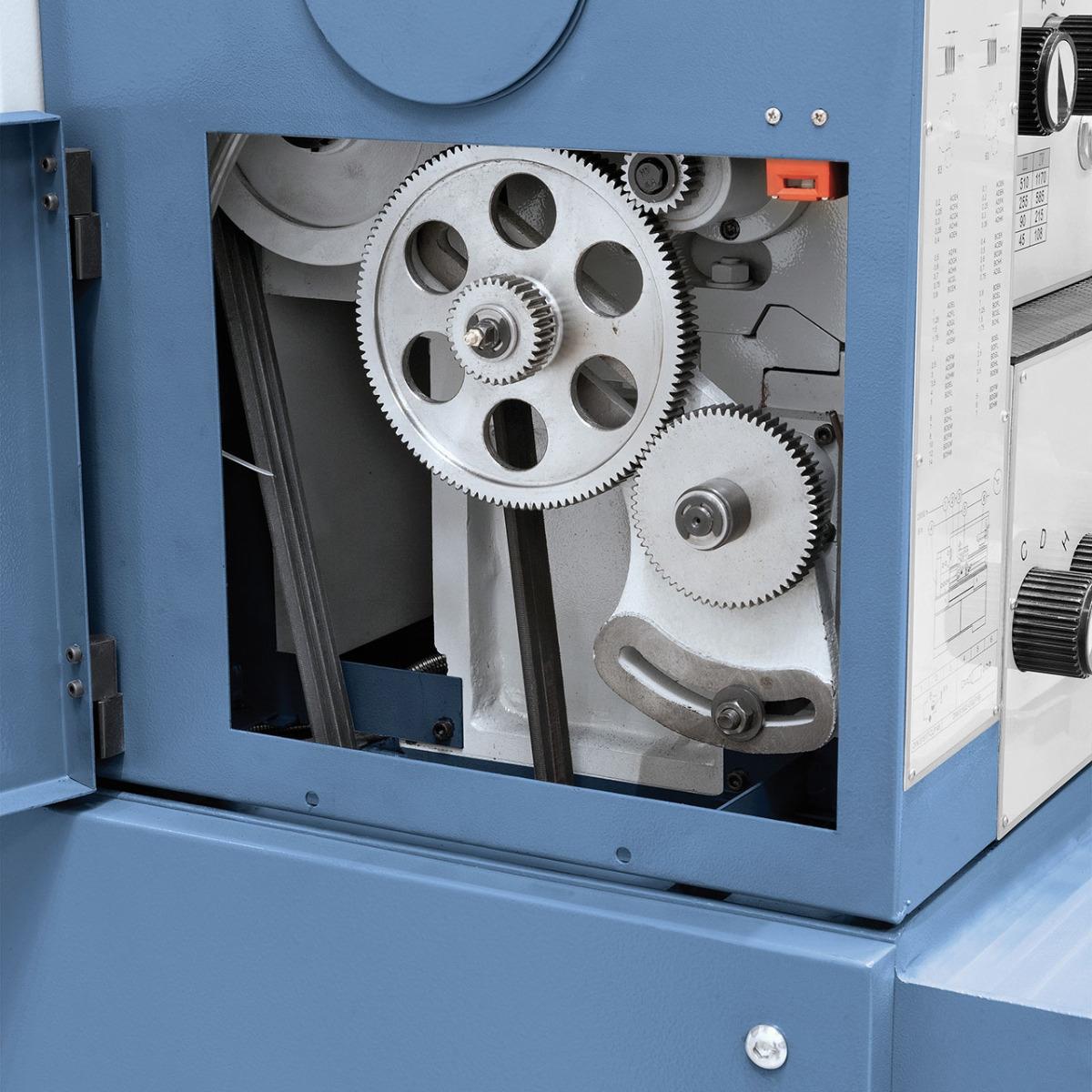

Lieferumfang komplett mit Wechselräder zum Gewindeschneiden.
Beschreibung:Die Präzisionsdrehmaschine Compact 400 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digital- anzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.
Features:
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …

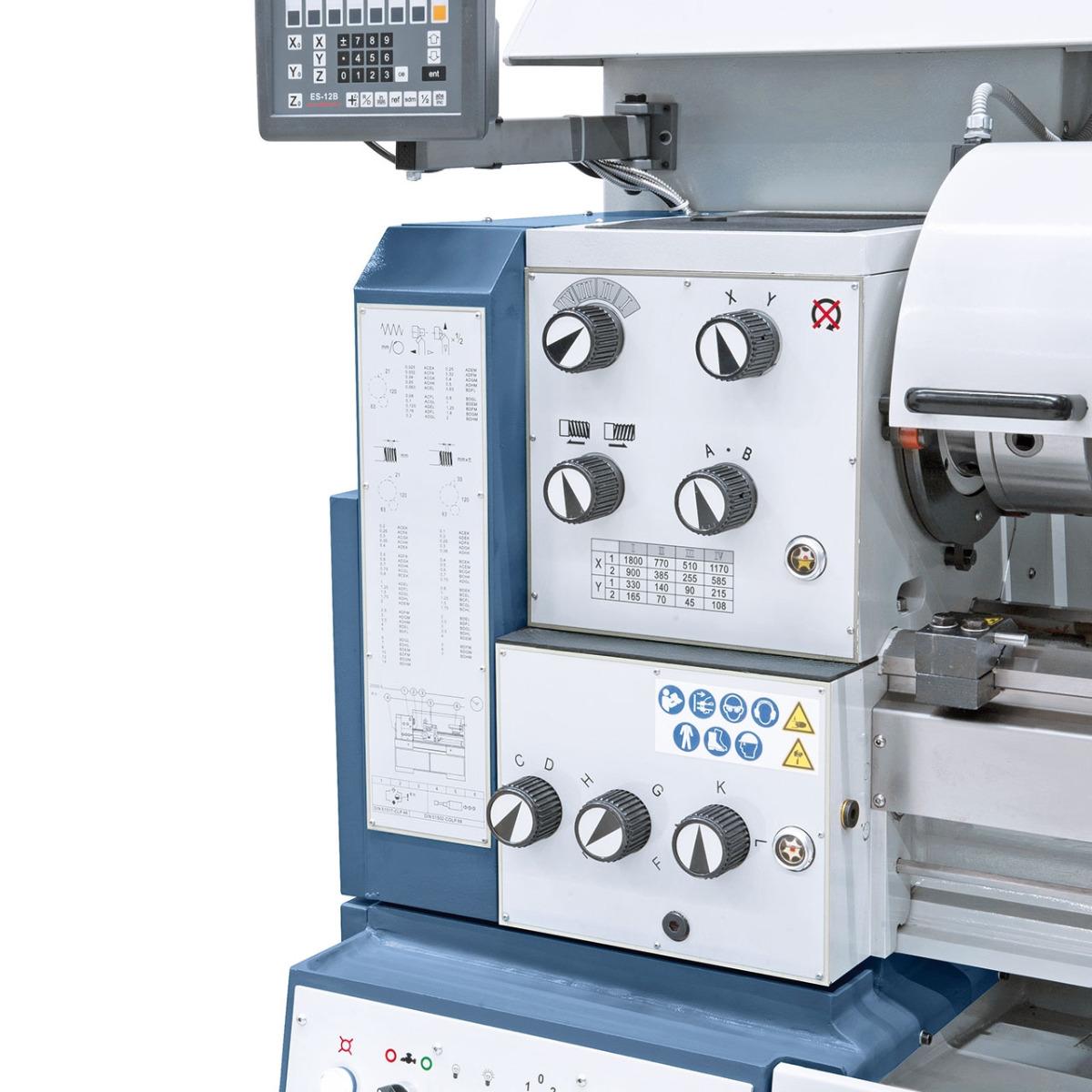

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Technische Spezifikation:
Spitzenweite | 850 mm |
Spitzenhöhe | 200 mm |
Umlaufdurchmesser über Bett | 400 mm |
Umlaufdurchmesser über Planschlitten | 245 mm |
Bettbreite | 260 mm |
Spindelbohrung | 52 mm |
Spindelaufnahme | DIN 55029, D1-5 |
Drehzahlbereich | (16) 45 - 1800 U/min |
Bereich Längsvorschübe | (20) 0,025 - 2 mm/U |
Bereich Planvorschübe | (20) 0,012 - 1 mm/U |
Metrische Gewinde | (26) 0,2 - 14 mm |
Zollgewinde | (42) 1 - 80 Gg/1“ |
Pinolendurchmesser | 50 mm |
Pinolenweg | 120 mm |
Pinolenaufnahme | MK 3 |
Motorleistung | 3,0 / 4,5 kW |
Maschinenabmessung (B x T x H) | 1900 x 1000 x 1610 mm |
Gewicht ca. | 1255 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-200 mm / D5
- Aufspannscheibe 320 mm
- Feststehende Lünette - Durchlass diam. max. 130 mm
- Mitlaufende Lünette - Durchlass diam. max. 100 mm
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Mikrometerlängsanschlag
- Rutschkupplung
- Motor mit Magnetbremse nach CE-Norm
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Der robuste Spindelstock und die dynamisch ausgewuchtete Hauptspindel ermöglichen auch bei hohen Drehzahlen höchste Genauigkeit und Laufruhe.
Vorteil des Bernardo-Backenfutters PS3-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatz-backen lieferbar.
Planscheibe 250 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken.
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Für die Längs- und Querbewegung des Schlittens bzw. dem Ober- support stehen 20 frei wählbare Vorschübe zur Verfügung.
Lieferumfang komplett mit Wechselräder zum Gewindeschneiden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
