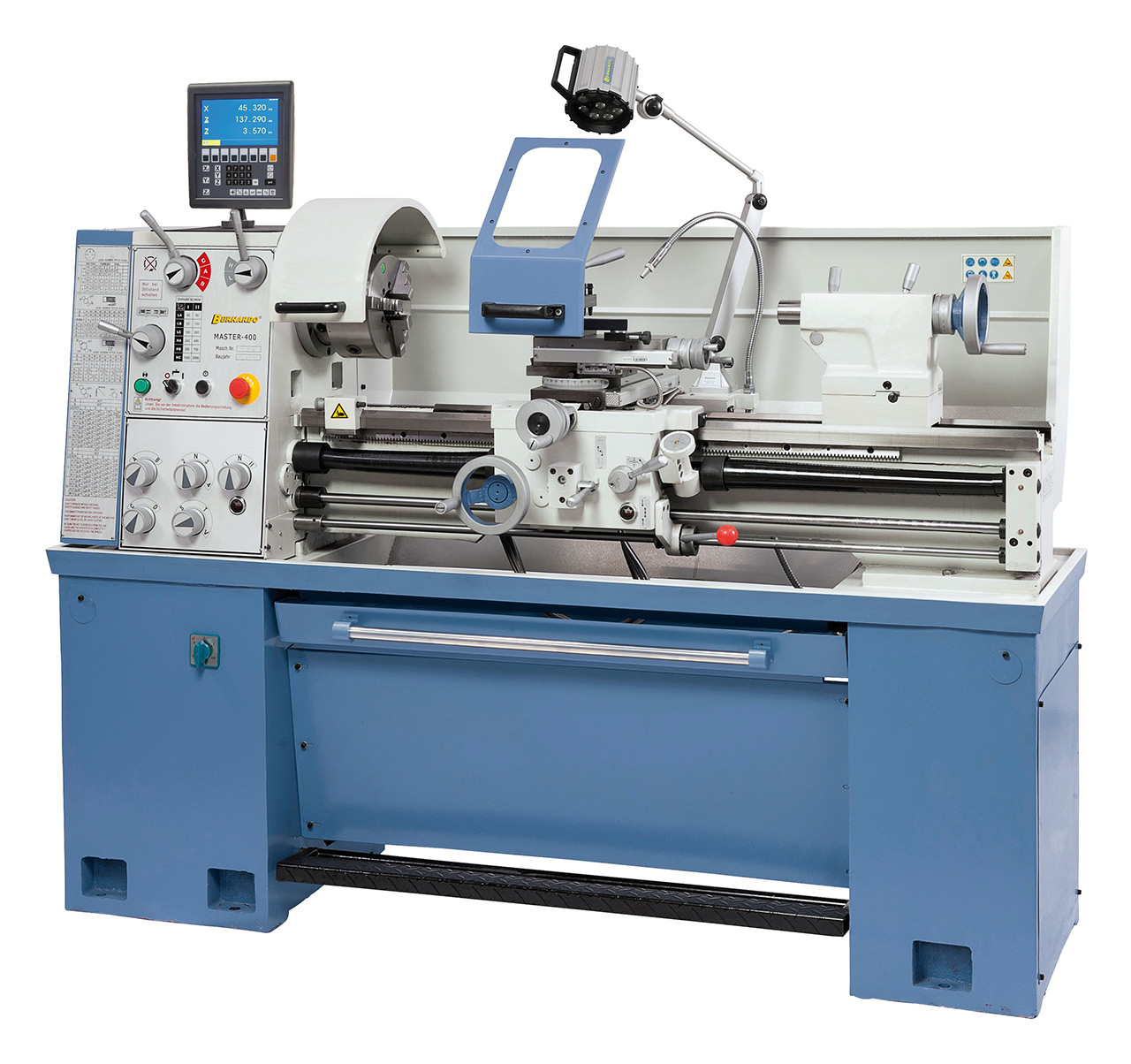

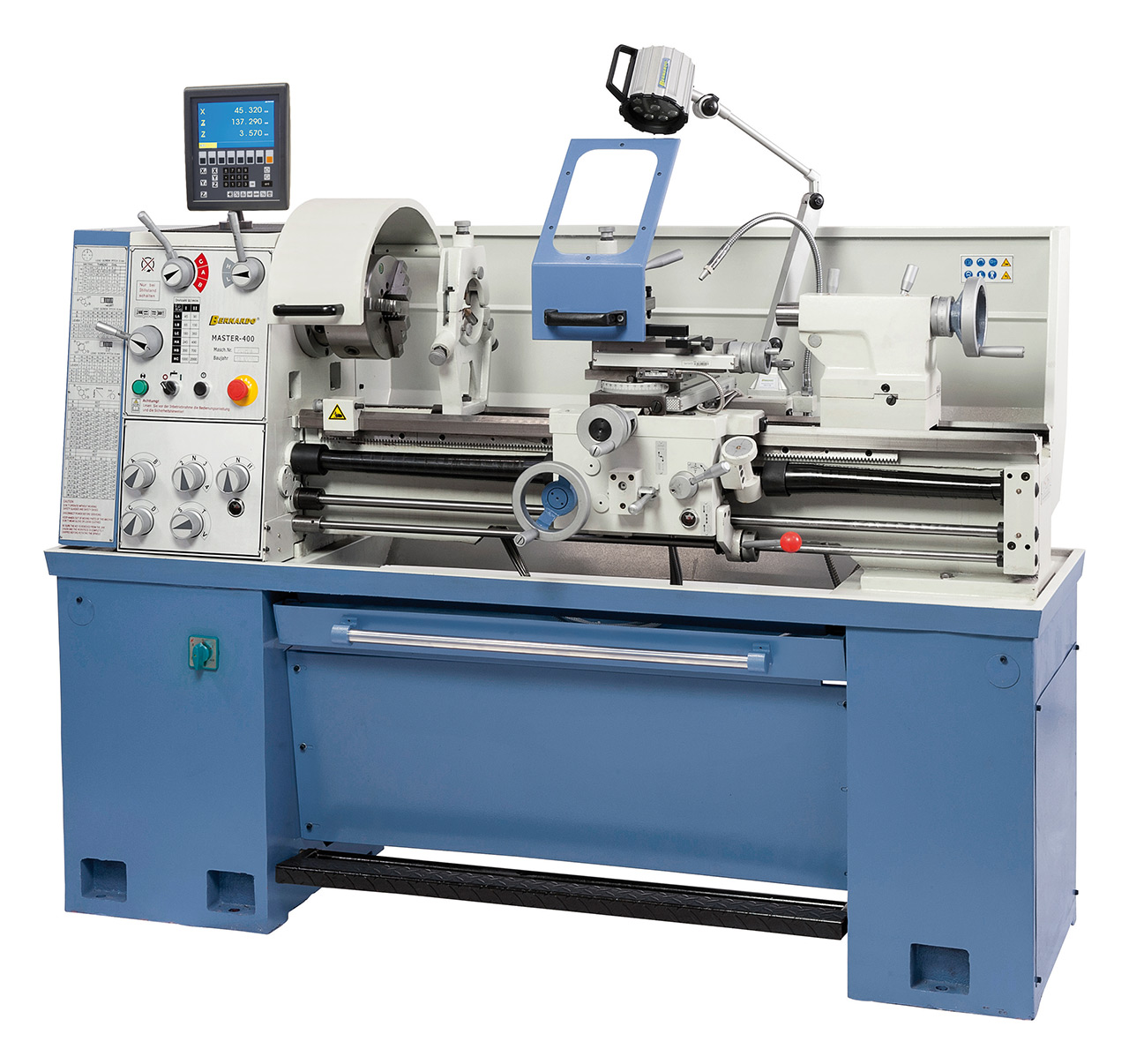

Beschreibung:Die Master 400 ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 400 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.
Features:
Technische Spezifikation:
Lieferumfang:
Vorteil des Bernardo-Backenfutters DK11-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.

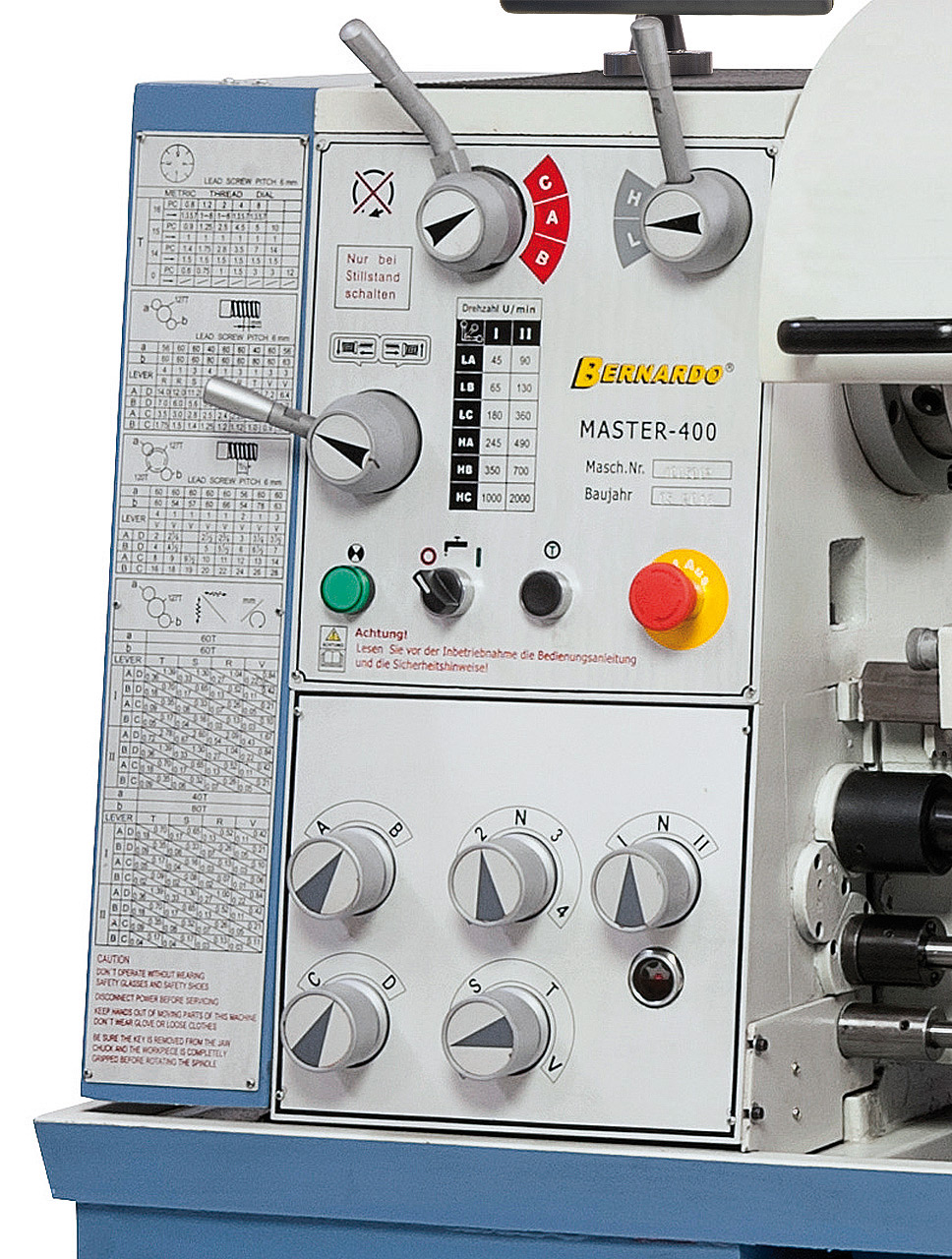

Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.

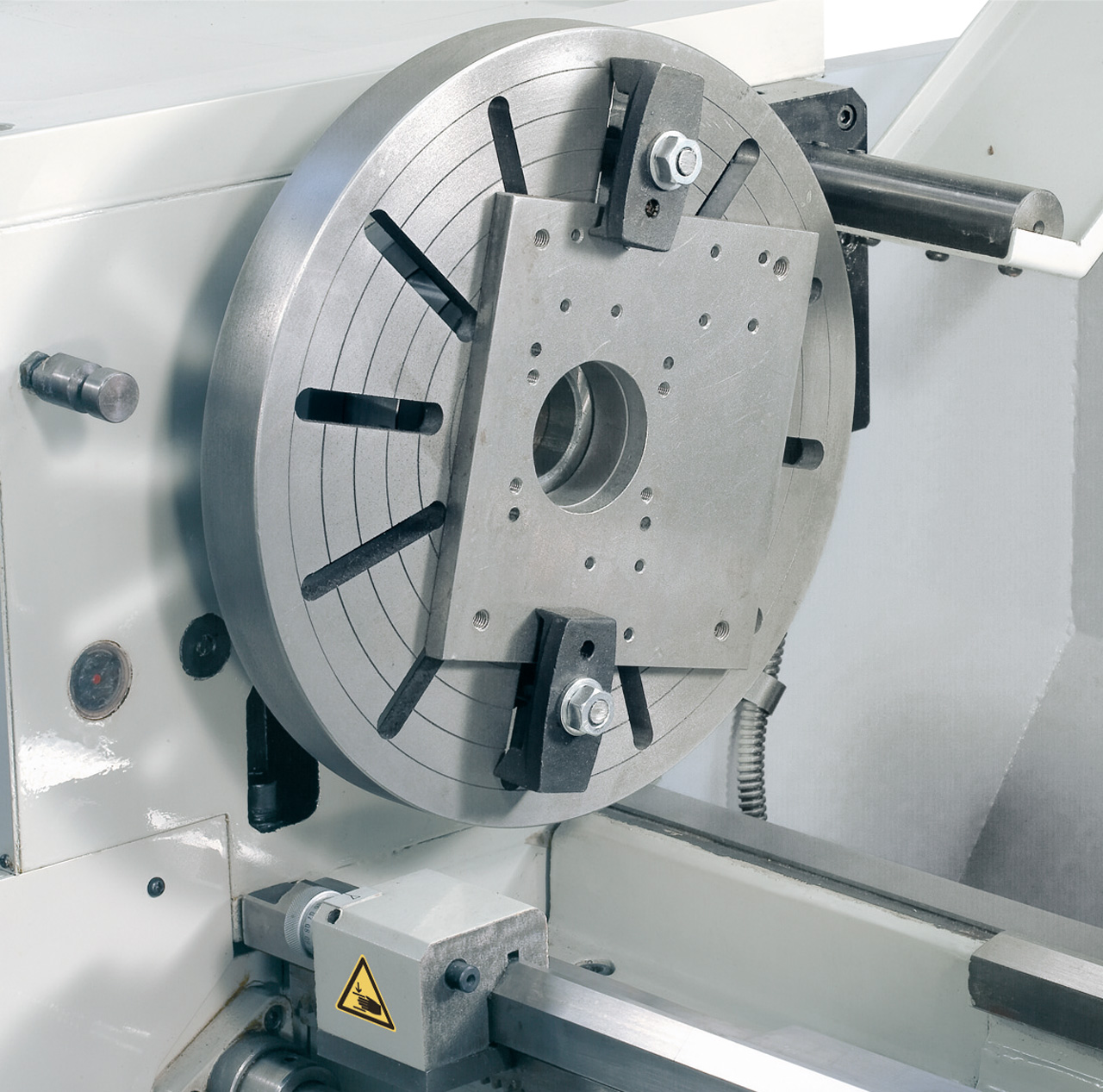

Die serienmäßige Aufspannscheibe diam. 320 mm ermöglicht das Aufspannen von verschieden geformten Werkstücken.

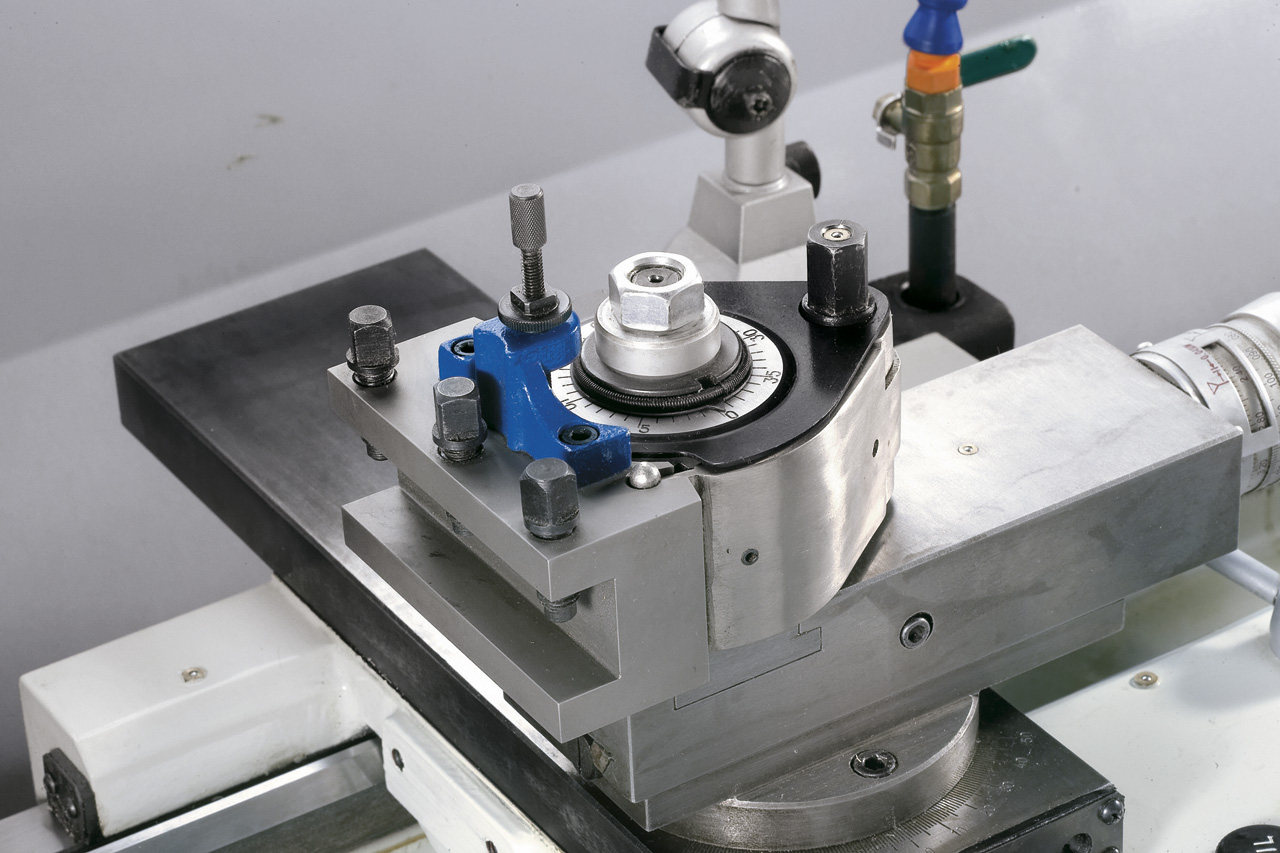

Der Schnellwechselstahlhalter System Multifix ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

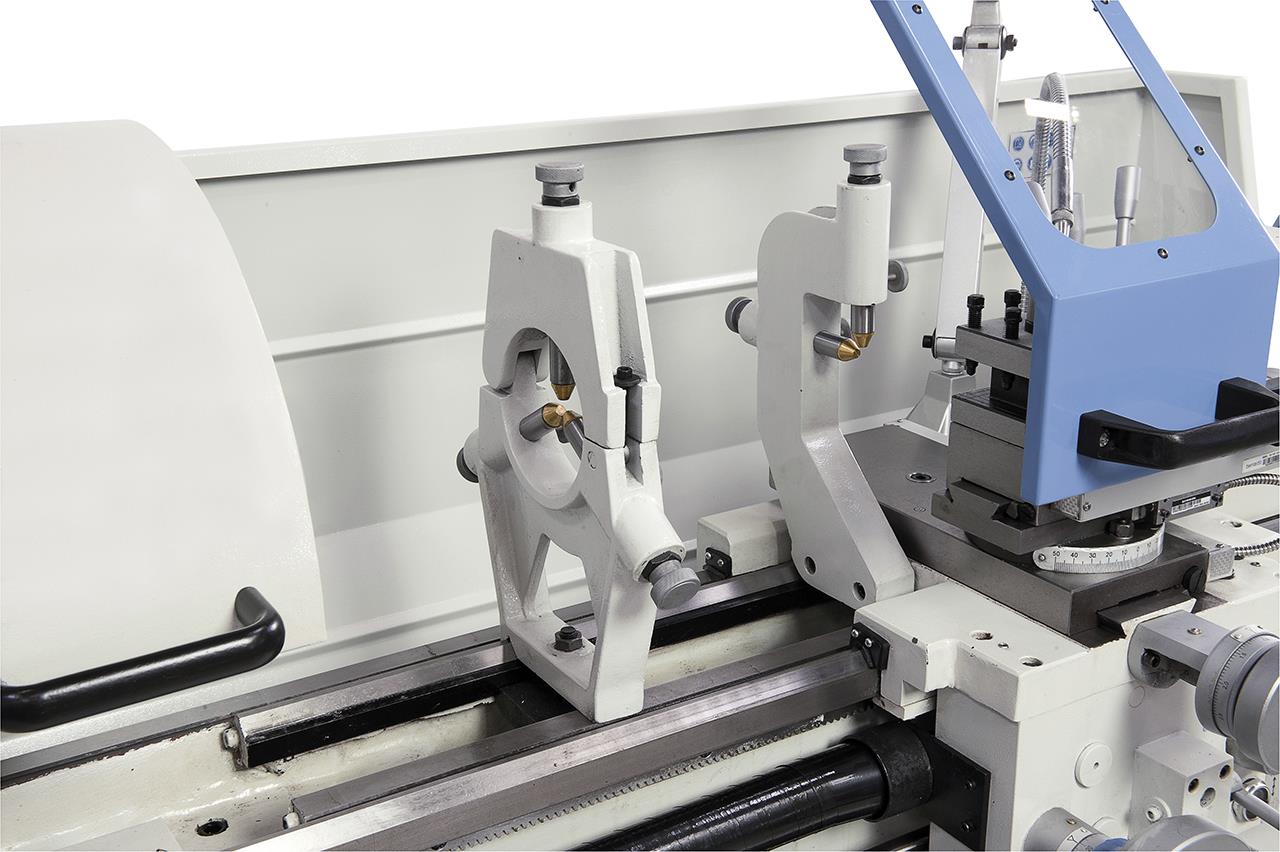

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.

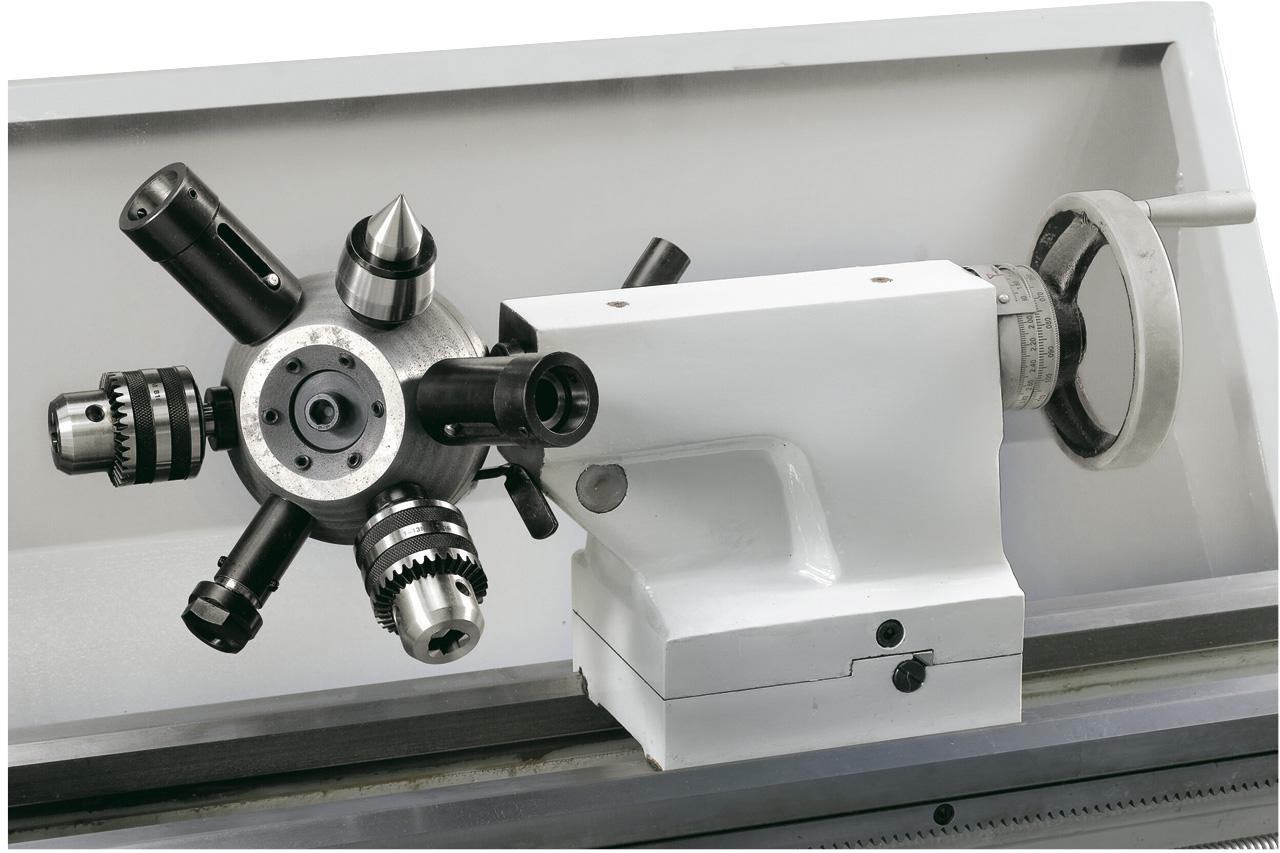

Optional lieferbar: Revolverkopf mit 6 Stationen

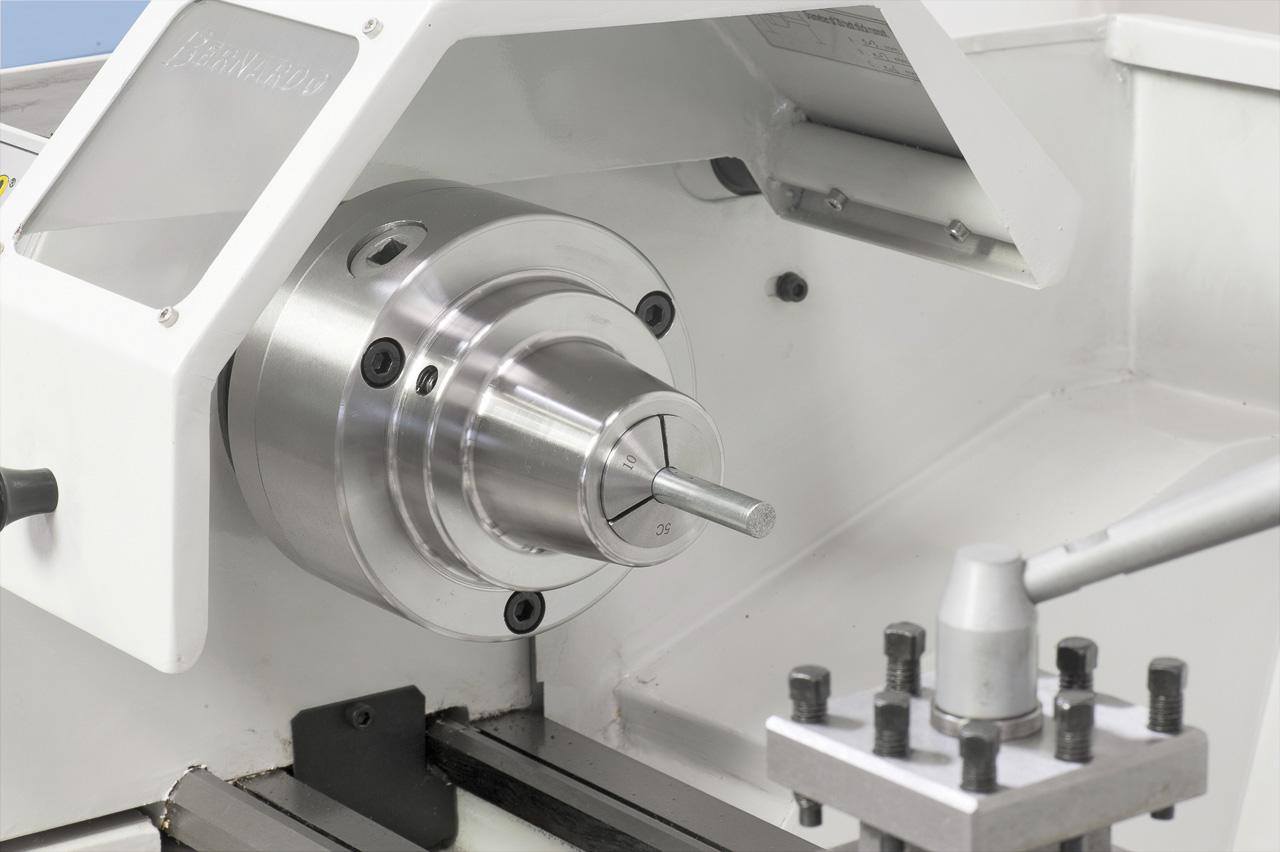

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

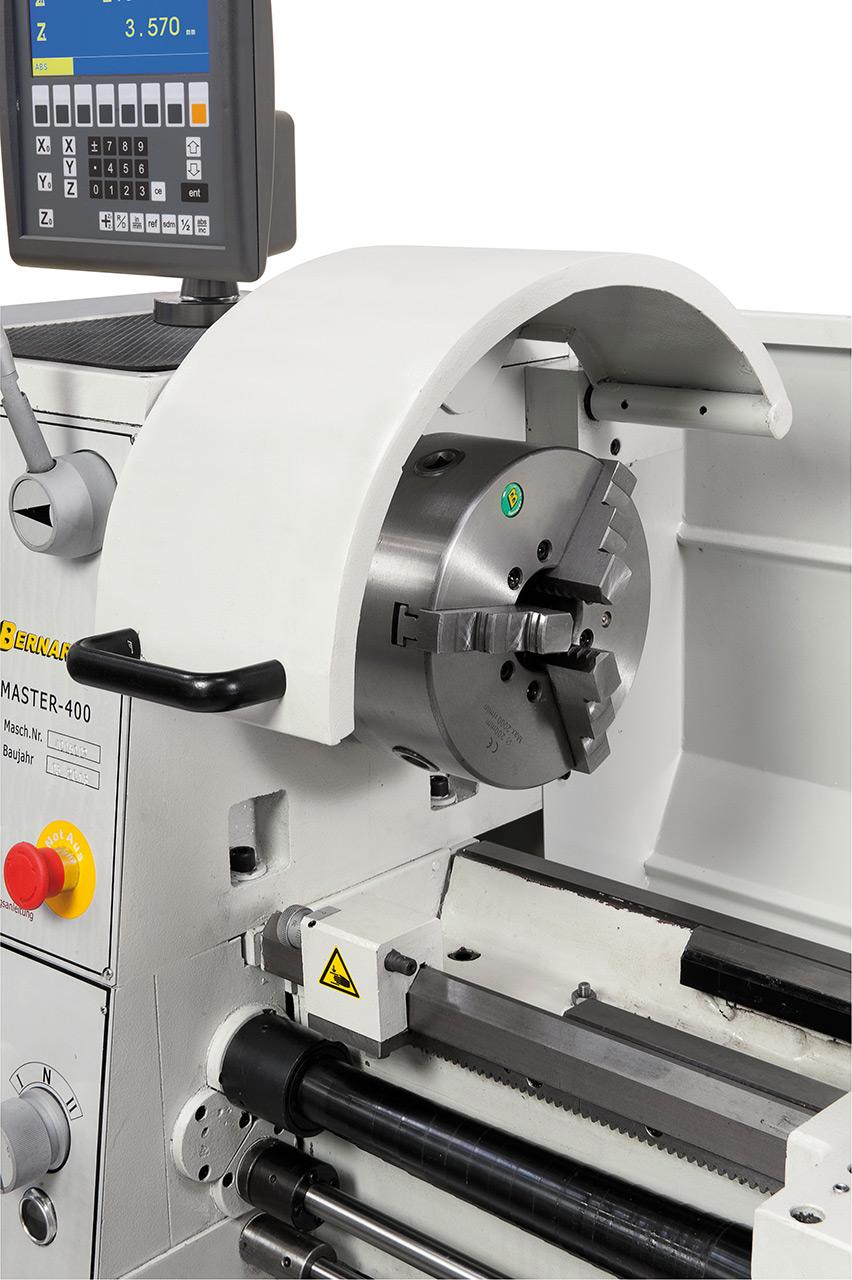

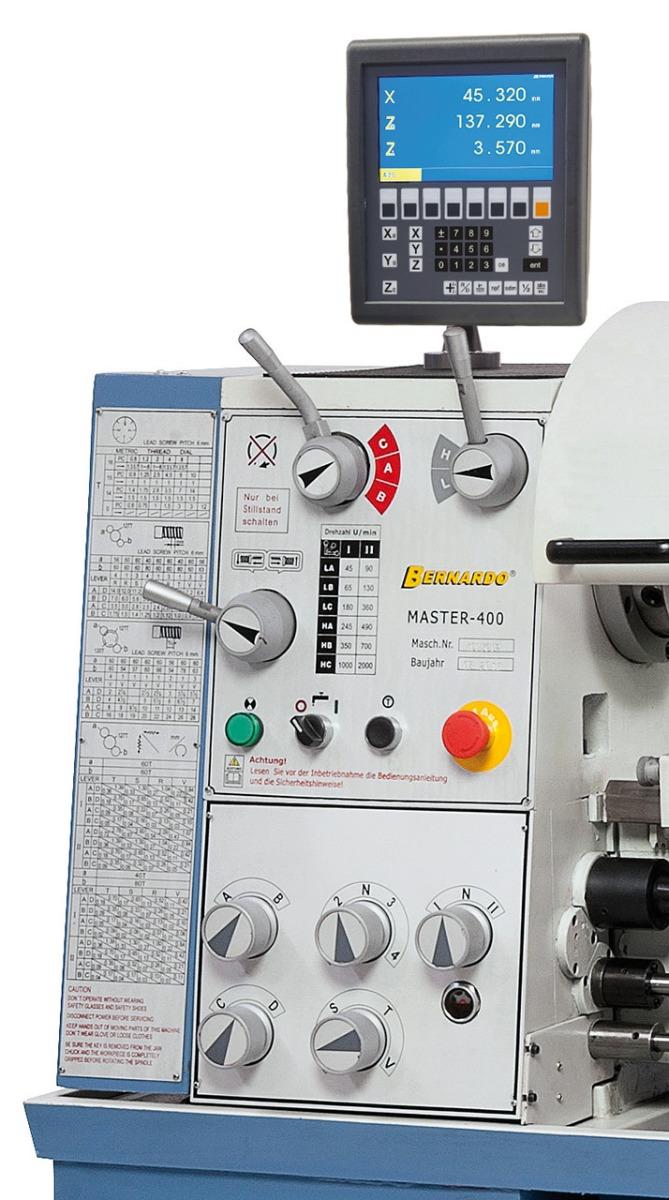

Zur Reduzierung der Fertigungs- zeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet.
Beschreibung:Die Master 400 ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 400 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.
Features:
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Gehärtete und geschliffene Zahnräder auch im Vorschubgetriebe
- Sehr handliche, stabile Maschine mit Leit- und Zugspindel
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Maschinenunterbau in schwerer Gußausführung
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Optimales Preis-Leistungsverhältnis, modernes Design
- Serienmäßig mit integrierter Rutschkupplung
Technische Spezifikation:
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 200 mm |
| Umlaufdurchmesser über Bett | 400 mm |
| Umlaufdurchmesser über Kröpfung | 560 mm |
| Umlaufdurchmesser über Planschlitten | 240 mm |
| Bettbreite | 210 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1-5 |
| Drehzahlbereich | (12) 45 - 2000 U/min |
| Bereich Längsvorschübe | (27) 0,06 - 2,78 mm/U |
| Bereich Planvorschübe | (22) 0,01 - 0,72 mm/U |
| Metrische Gewinde | (36) 0,8 - 14 mm |
| Zollgewinde | (30) 2 - 28 Gg/1“ |
| Pinolendurchmesser | 45 mm |
| Pinolenweg | 100 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 2,0 / 2,4 kW |
| Maschinenabmessung (B x T x H) | 1860 x 800 x 1600 mm |
| Gewicht ca. | 810 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-200 mm / D5
- Planscheibe 200 mm / D5, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 90 mm
- Mitlaufende Lünette - Durchlass diam. max. 70 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 320 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Bedienwerkzeug
Vorteil des Bernardo-Backenfutters DK11-200 mm / D5: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.
Übersichtlich angebrachte Schaltelemente am Getriebekopf, gehärtete und geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Die serienmäßige Aufspannscheibe diam. 320 mm ermöglicht das Aufspannen von verschieden geformten Werkstücken.
Der Schnellwechselstahlhalter System Multifix ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.
Optional lieferbar: Revolverkopf mit 6 Stationen
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.
Zur Reduzierung der Fertigungs- zeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
