03-1311XL Bernardo Universaldrehmaschinen Solid 460 x 1000
03-1311XL Bernardo Universaldrehmaschinen Solid 460 x 1000
Beschreibung:
Die Universaldrehmaschine Solid 460 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Features:
Lieferumfang:

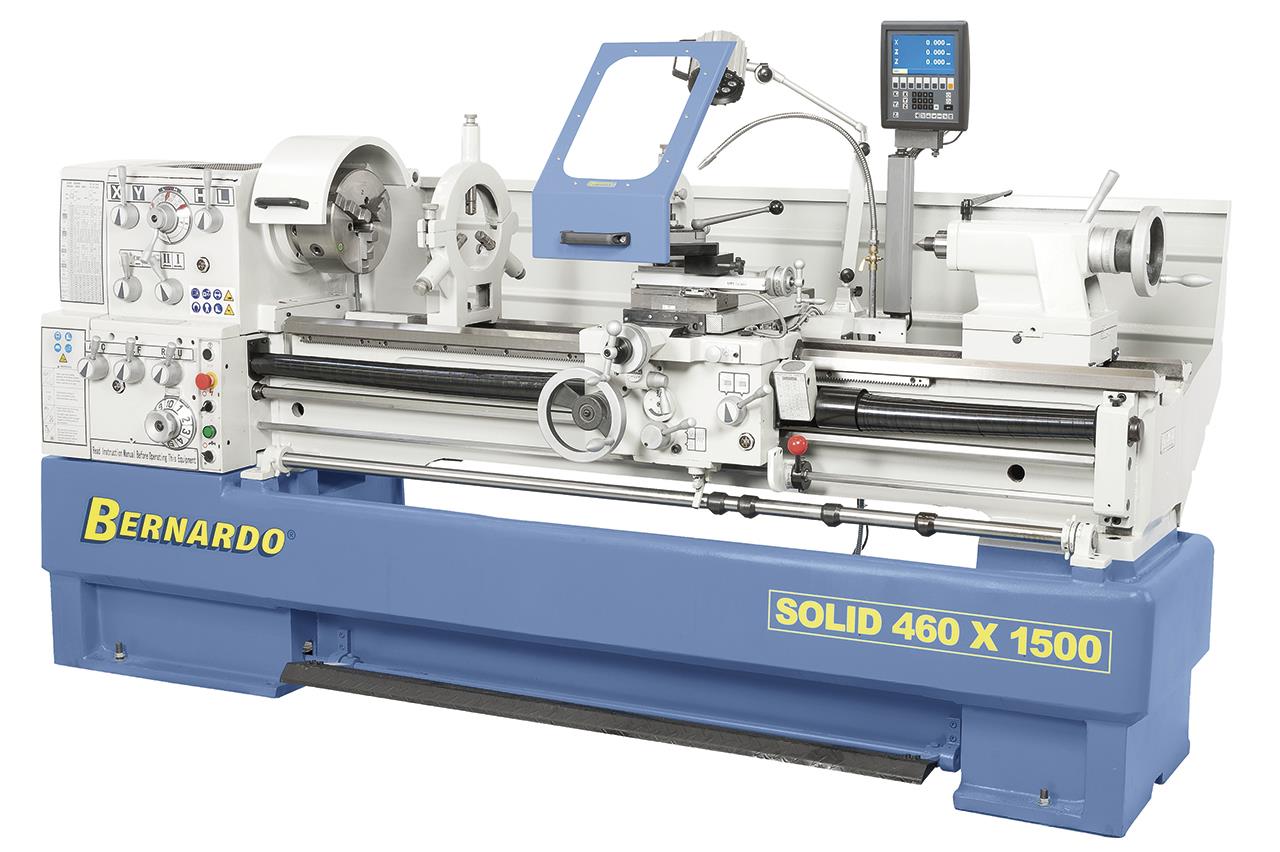

Abbildung von Solid 460 x 1500

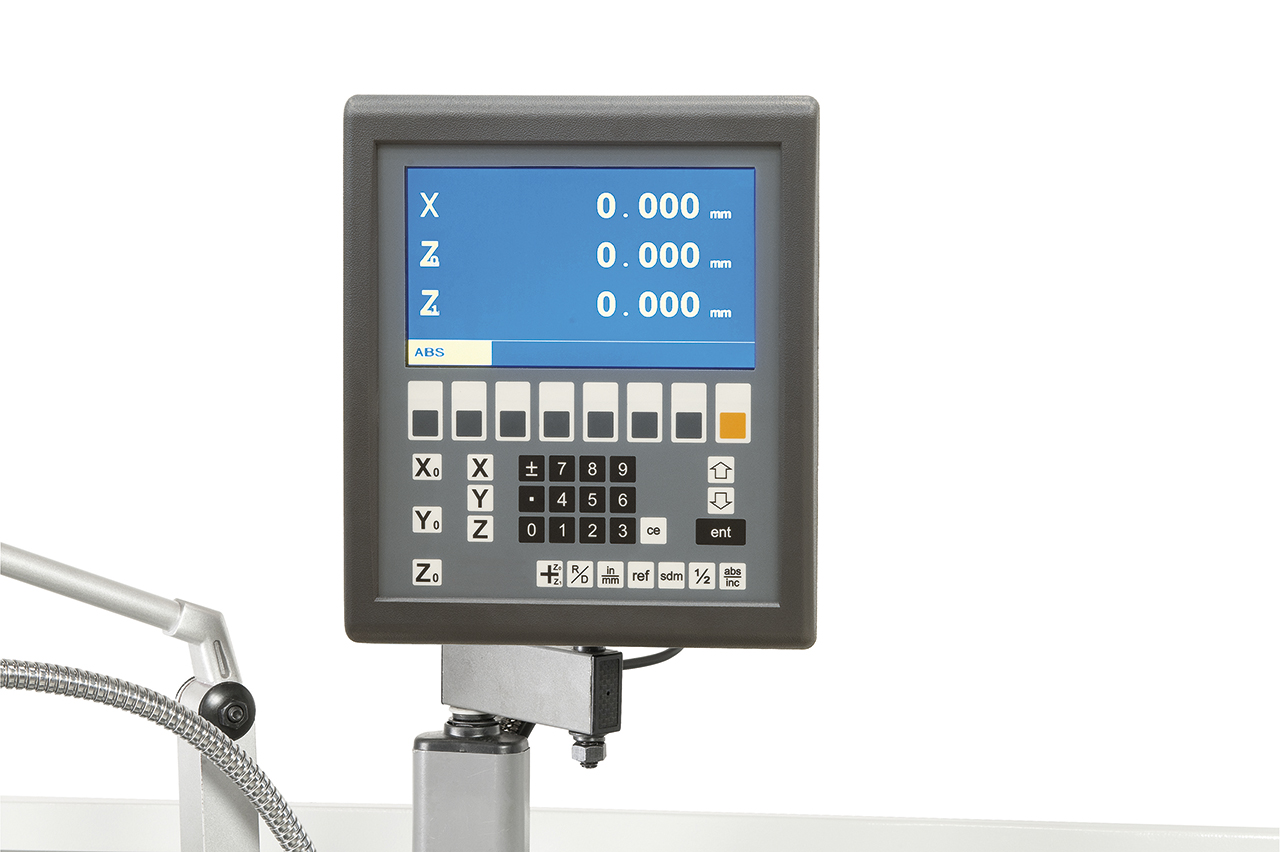

Zur Reduzierung der Fertigungszeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet.

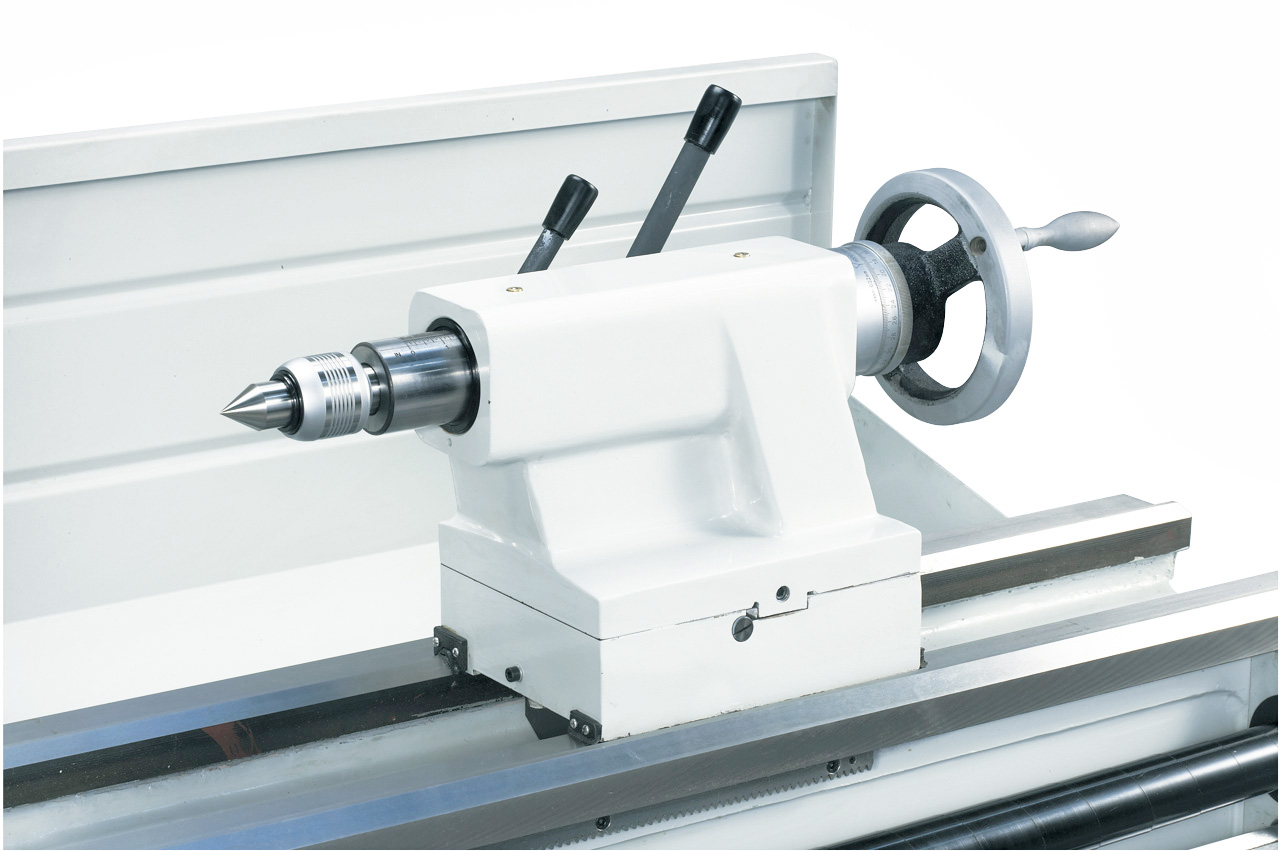

Der robuste Reitstock mit Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.

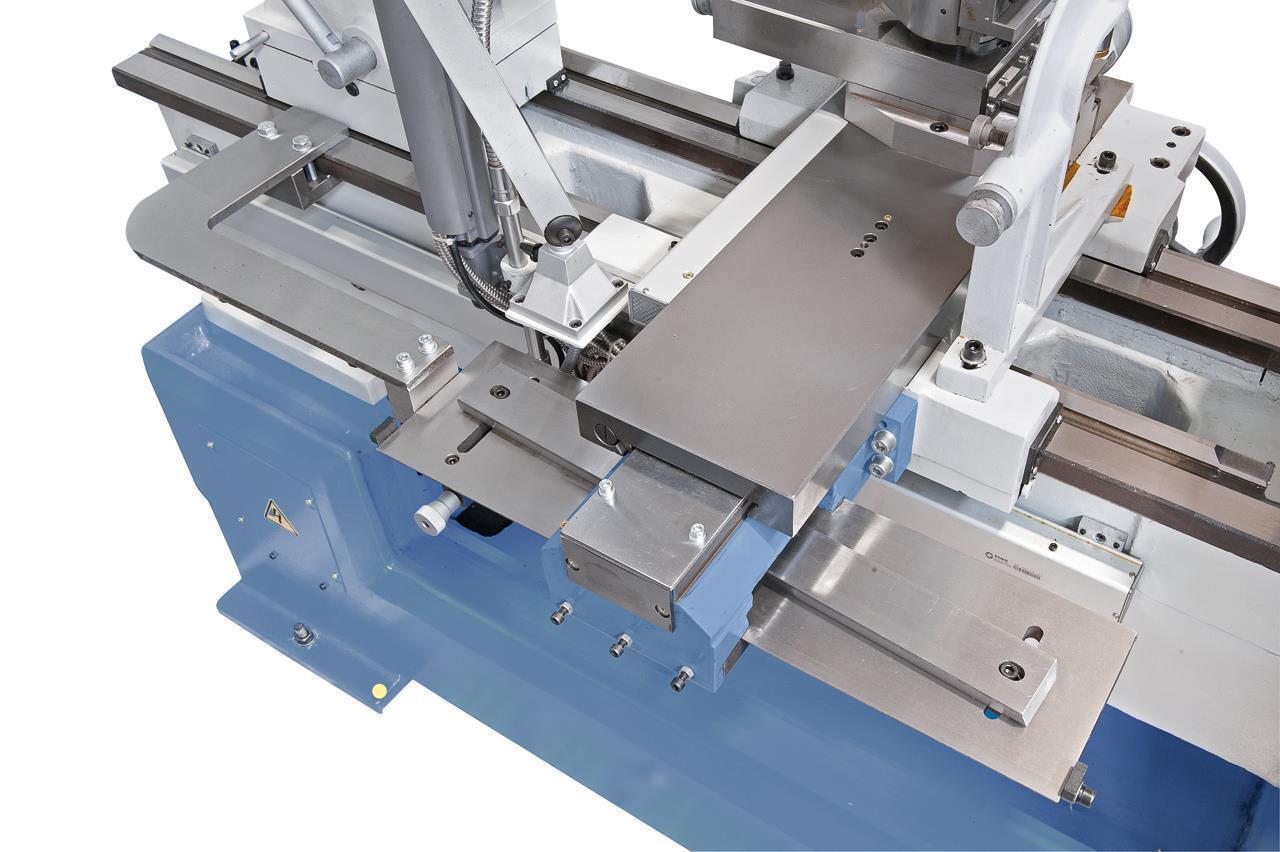

Für die Längs- und Querbewegung des Schlittens bzw. dem Obersupport stehen 42 frei wählbare Vorschübe zur Verfügung.

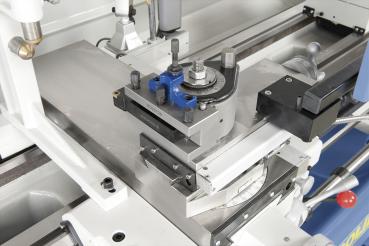

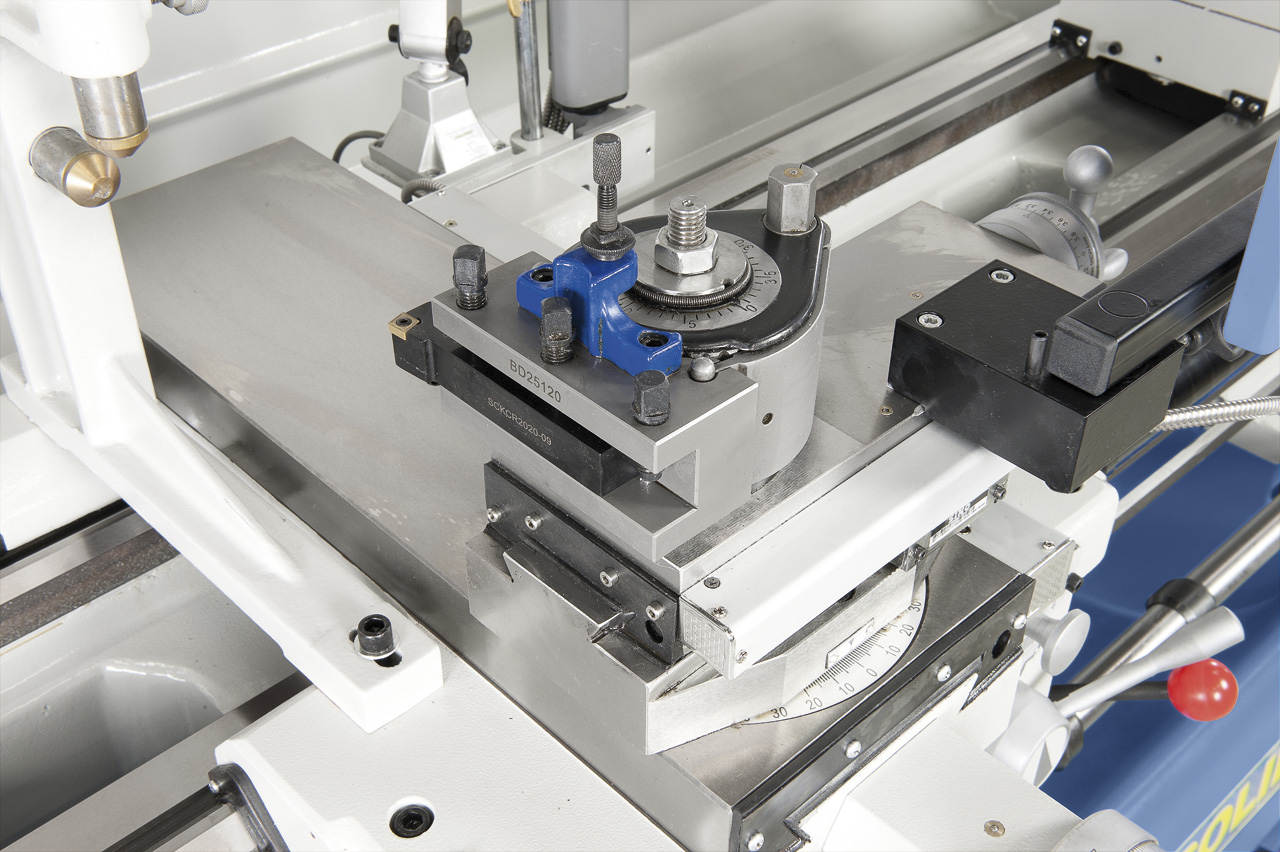

Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.

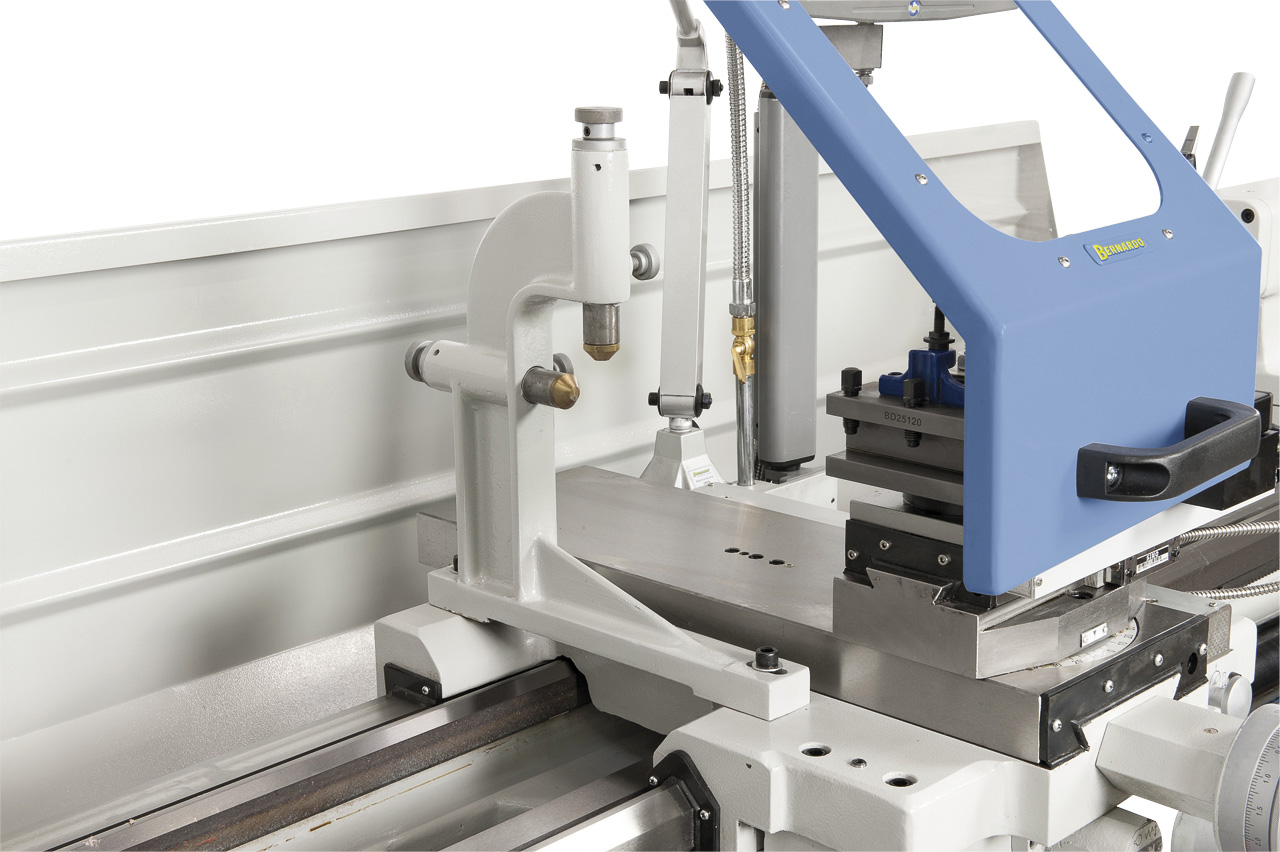

Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.

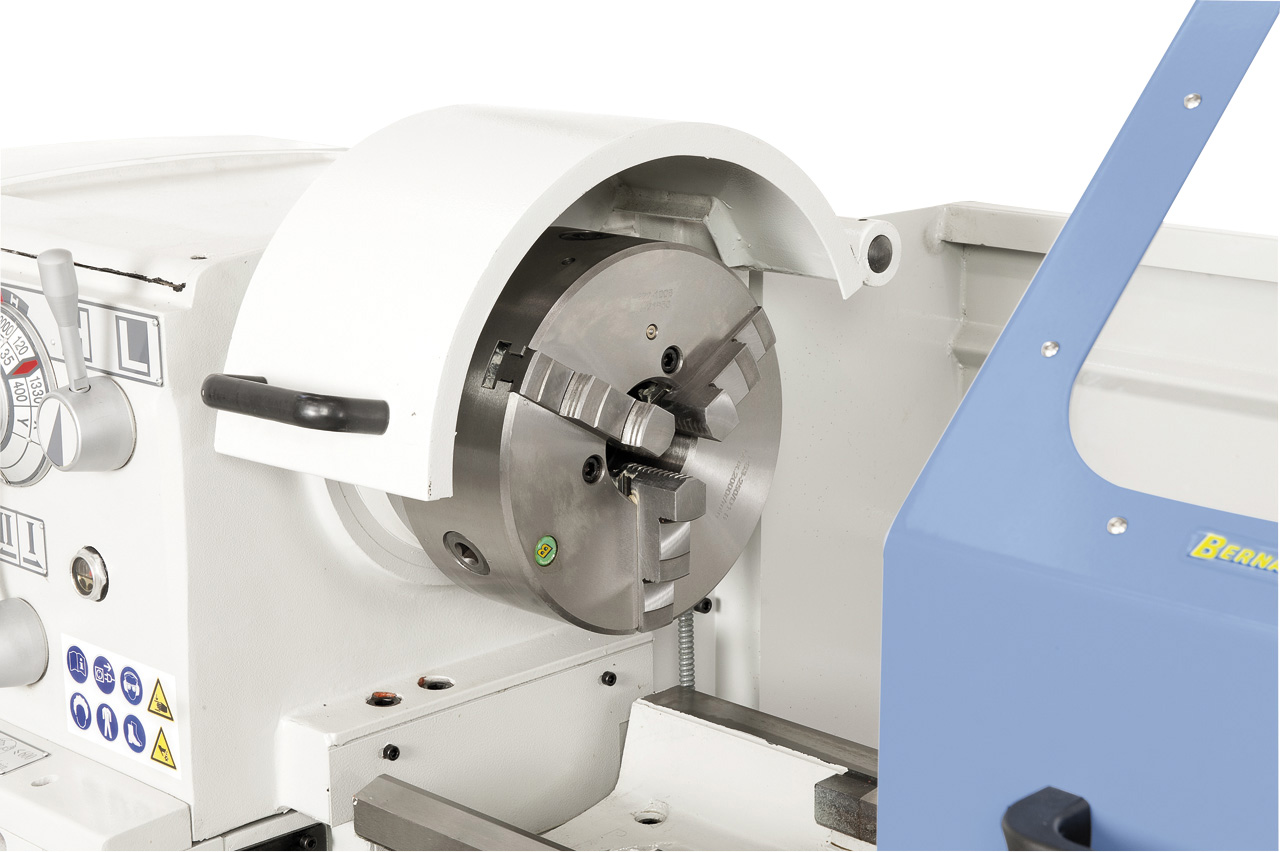

Vorteil des Bernardo-Backenfutters PS3-250 mm / D8: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.
Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Die Universaldrehmaschine Solid 460 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Features:
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisonsausführung
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
- Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 230 mm |
| Umlaufdurchmesser über Bett | 460 mm |
| Umlaufdurchmesser über Kröpfung | 690 mm |
| Umlaufdurchmesser über Planschlitten | 274 mm |
| Bettbreite | 300 mm |
| Spindelbohrung | 80 mm |
| Spindelaufnahme | DIN 55029, D1-8 |
| Drehzahlbereich | (12) 25 - 1700 U/min |
| Bereich Längsvorschübe | (42) 0,031 - 1,7 mm/U |
| Bereich Planvorschübe | (42) 0,014 - 0,784 mm/U |
| Metrische Gewinde | (41) 0,1 - 14 mm |
| Zollgewinde | (60) 2 - 112 Gg/1 |
| Pinolendurchmesser | 60 mm |
| Pinolenweg | 130 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 5,5 kW (7,5 PS) |
| Maschinenabmessung (B x T x H) | 2200 x1080 x 1370 mm |
| Gewicht ca. | 1750 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-250 mm / D8
- Aufspannscheibe 350 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Feststehende Lünette - Durchlass diam. max. 150 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Rutschkupplung
- Wechselräder
- 2 Zentrierspitzen
- Reduzierhülse
- Gewindeuhr
- LED-Maschinenleuchte
- Spänerückwand
- Bedienwerkzeug
Abbildung von Solid 460 x 1500
Zur Reduzierung der Fertigungszeiten ist die Maschine mit einer digitalen Positionsanzeige ausgerüstet.
Der robuste Reitstock mit Pinolenaufnahme MK 4 kann zum Kegeldrehen verstellt werden.
Für die Längs- und Querbewegung des Schlittens bzw. dem Obersupport stehen 42 frei wählbare Vorschübe zur Verfügung.
Der Schnellwechselstahlhalter ermöglicht eine Reduzierung der Nebenzeiten und gewährleistet eine hohe Wiederholgenauigkeit.
Die mitlaufende Lünette verhindert das Durchbiegen von dünnen Wellen.
Vorteil des Bernardo-Backenfutters PS3-250 mm / D8: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar.
Kegeldreheinrichtung optional erhältlich, Drehlänge 455 mm, Einstellwinkel ± 8°
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
