01-14140 Bernardo Pneumatische Gewindeschneidmaschinen TM 16 P / R 1500
01-14140 Bernardo Pneumatische Gewindeschneidmaschinen TM 16 P / R 1500
Features:
Technische Spezifikation:

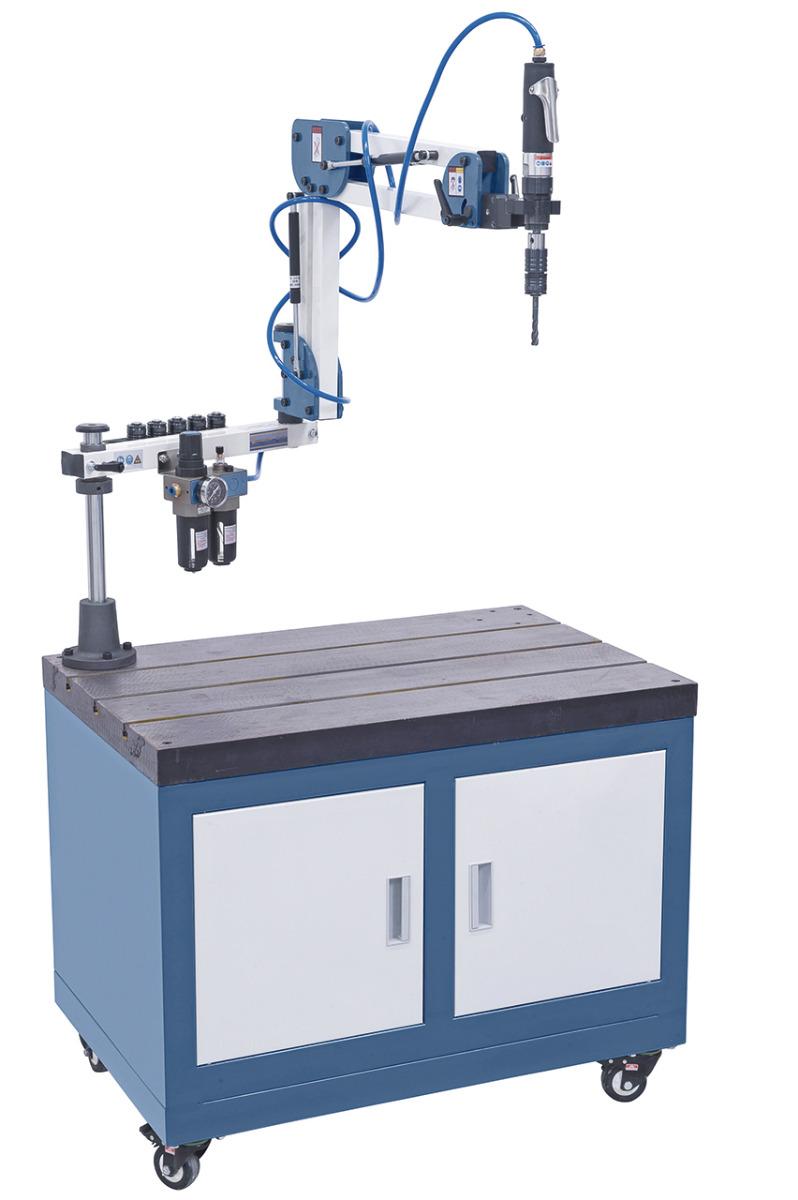

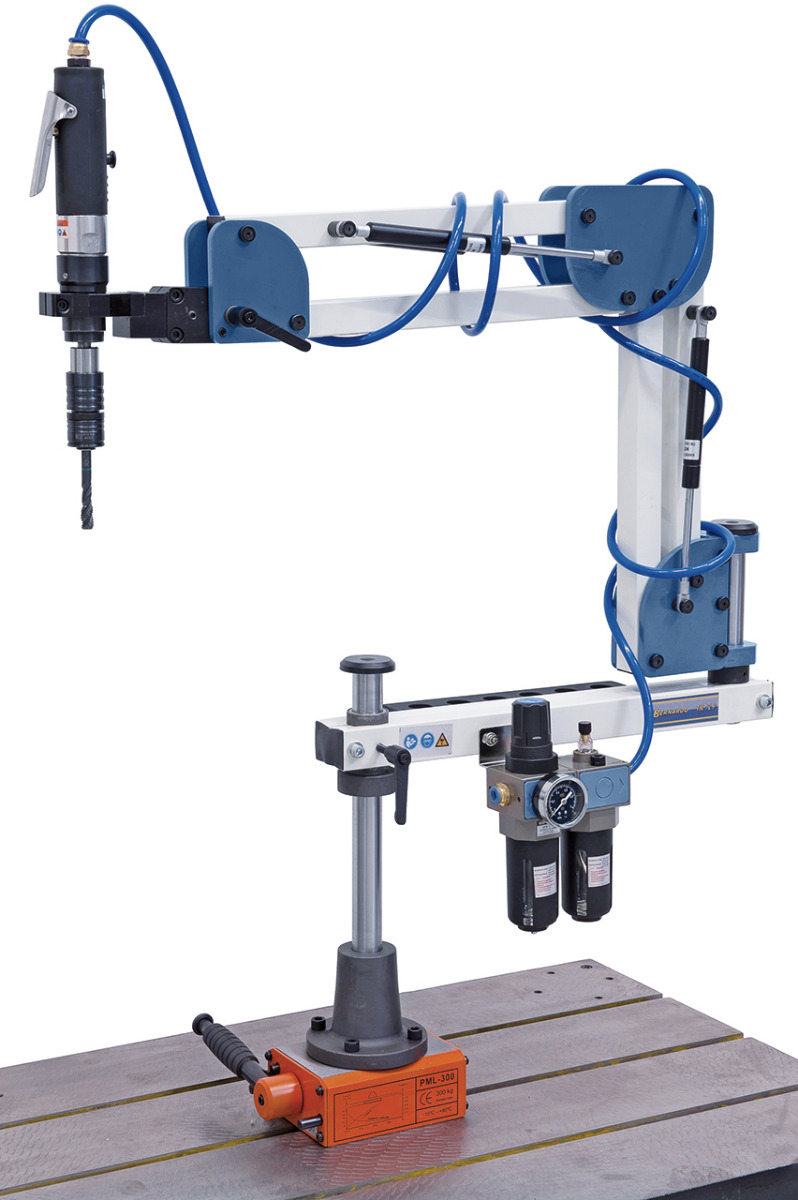

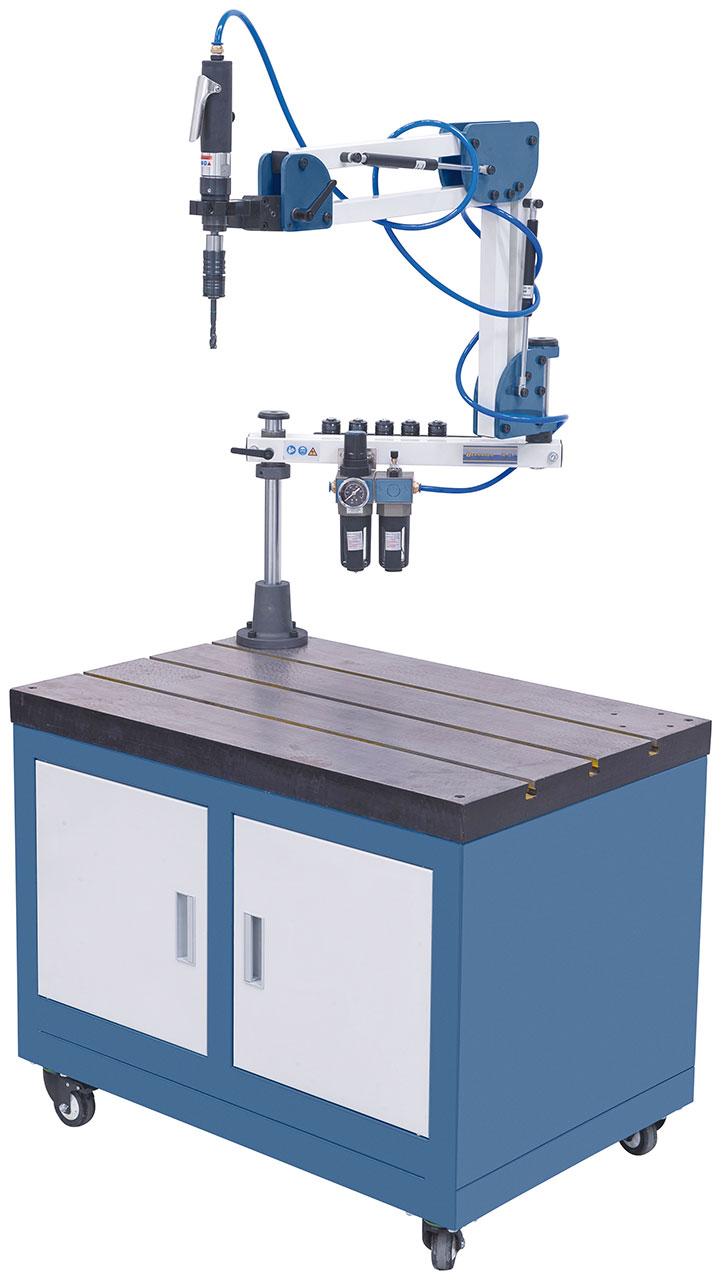

Abbildung TM 12 P / R 1500

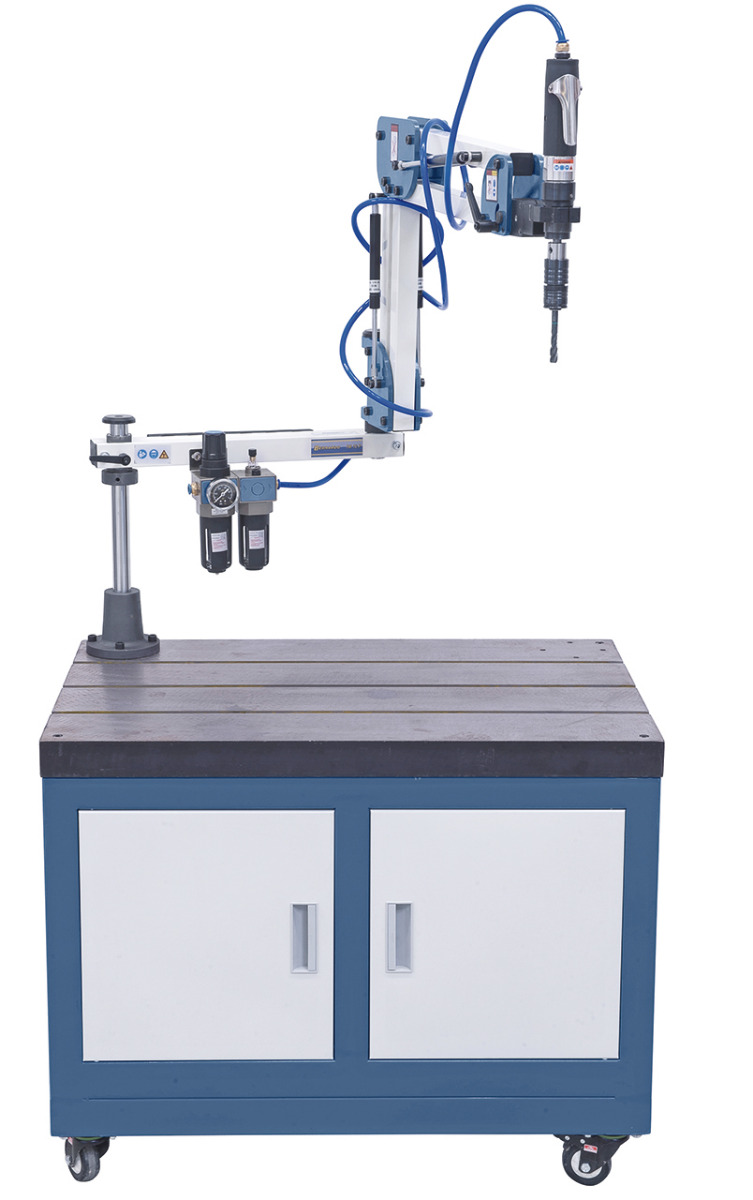

Abbildung TM 12 P / R 1500

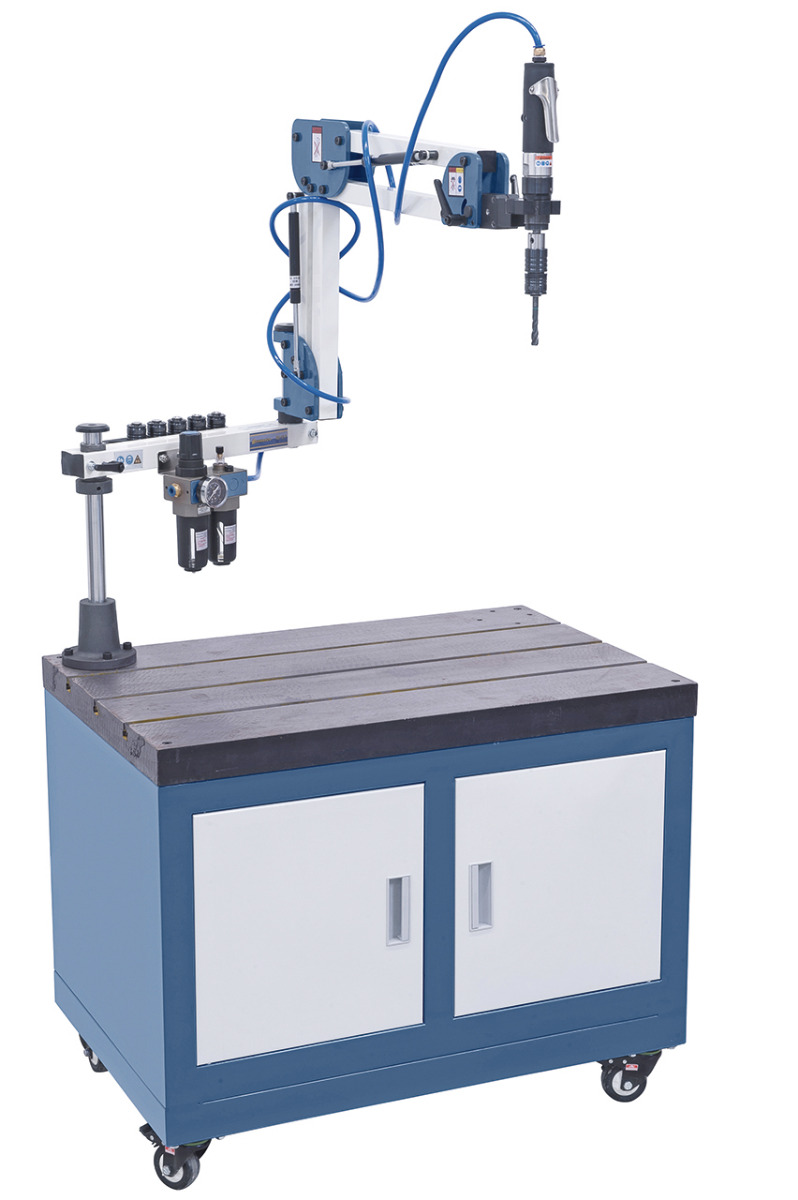

Abbildung TM 12 P / R 1500

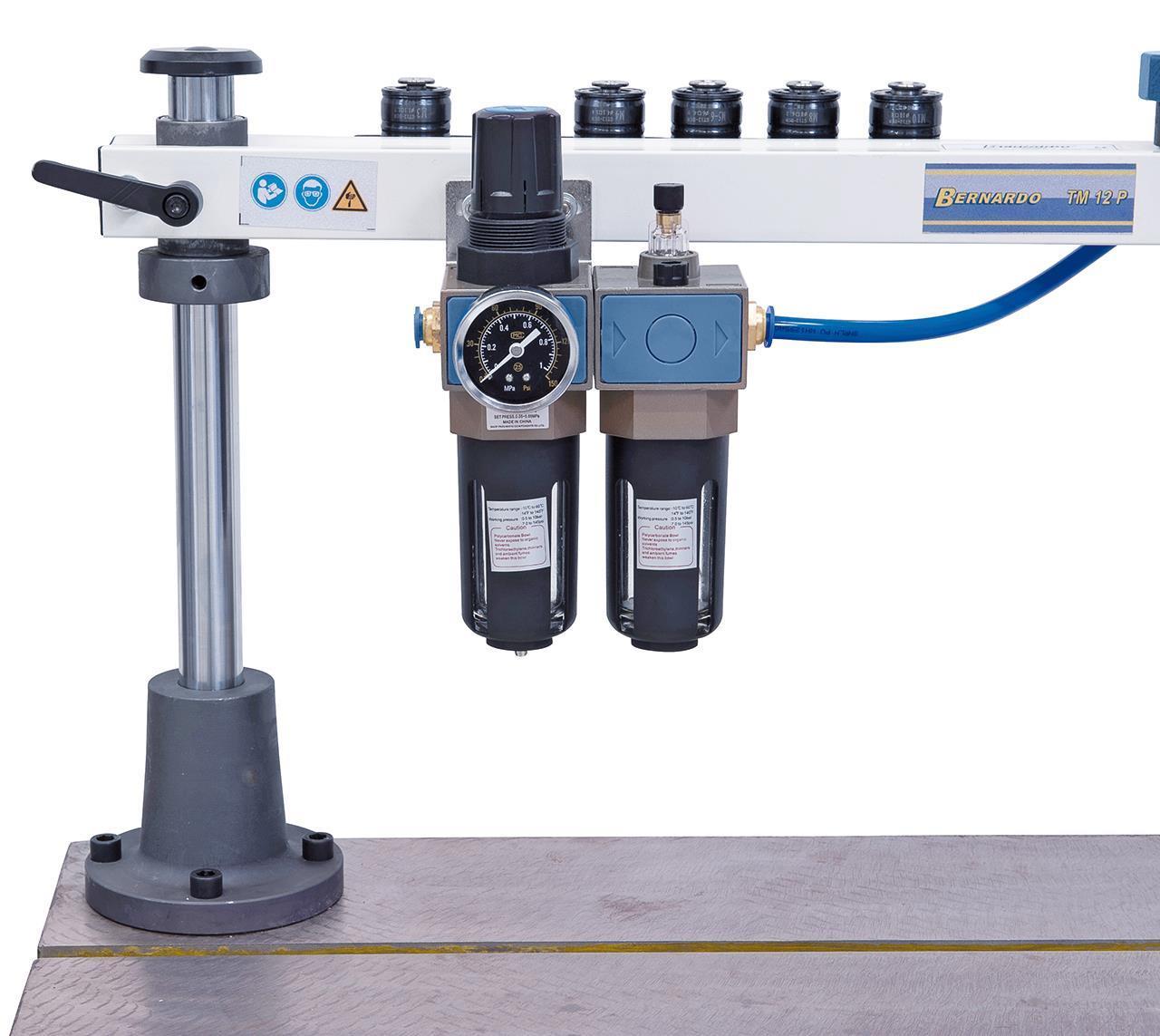

Wartungseinheit mit Druckregler

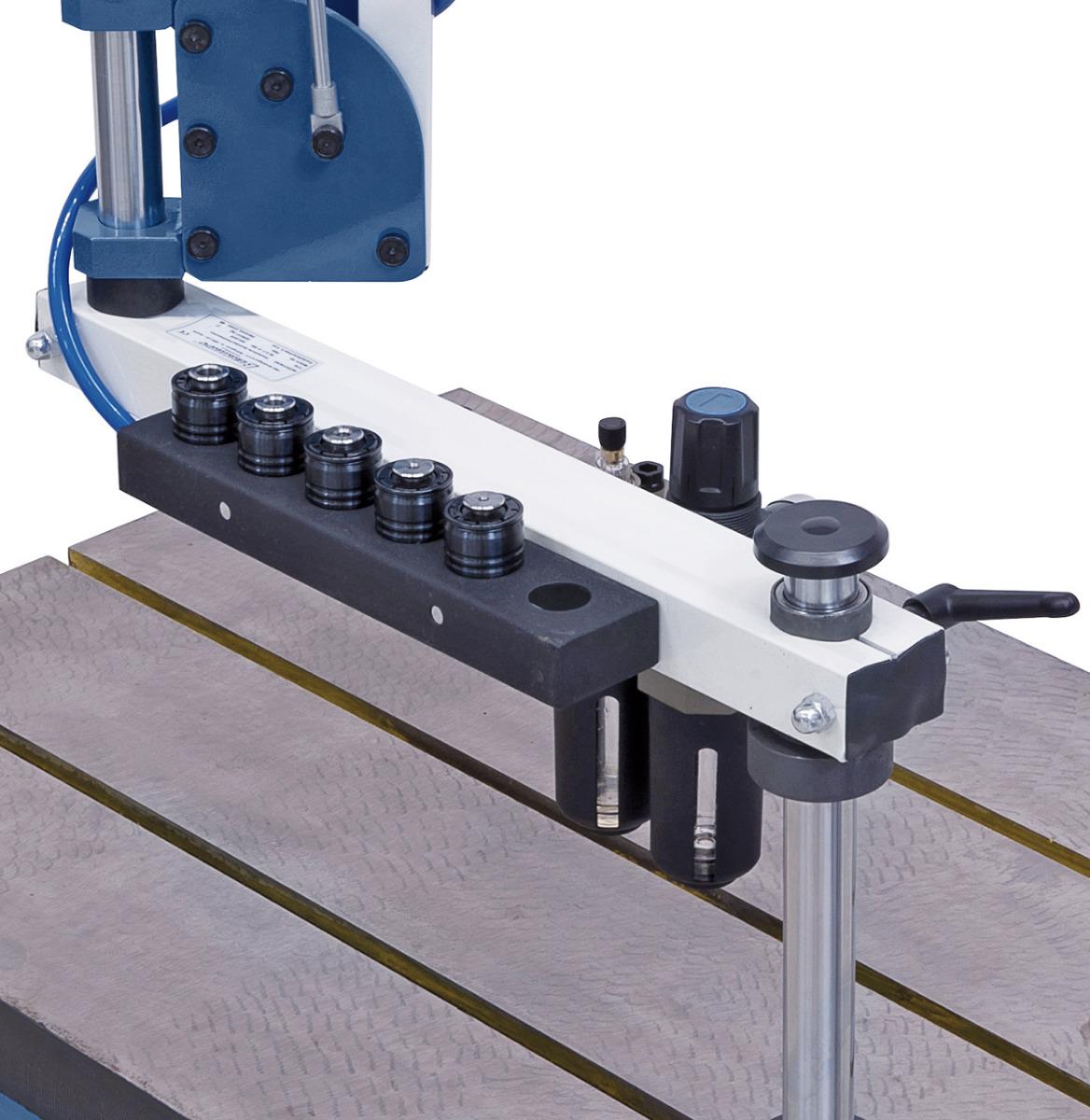

Platzsparende Aufbewahrung der Schnellwechselfutter direkt am Maschinenkörper.

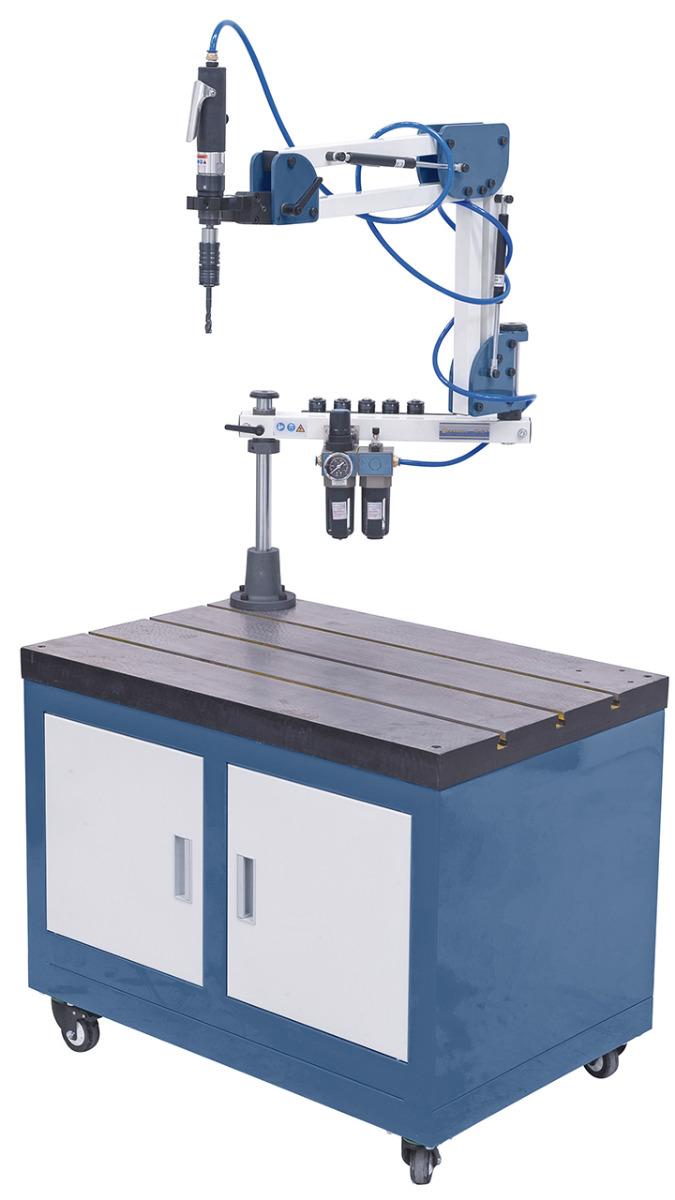

Optional erhältlicher Magnetfuß für den direkten Einsatz an großen und schweren Werkstücken.

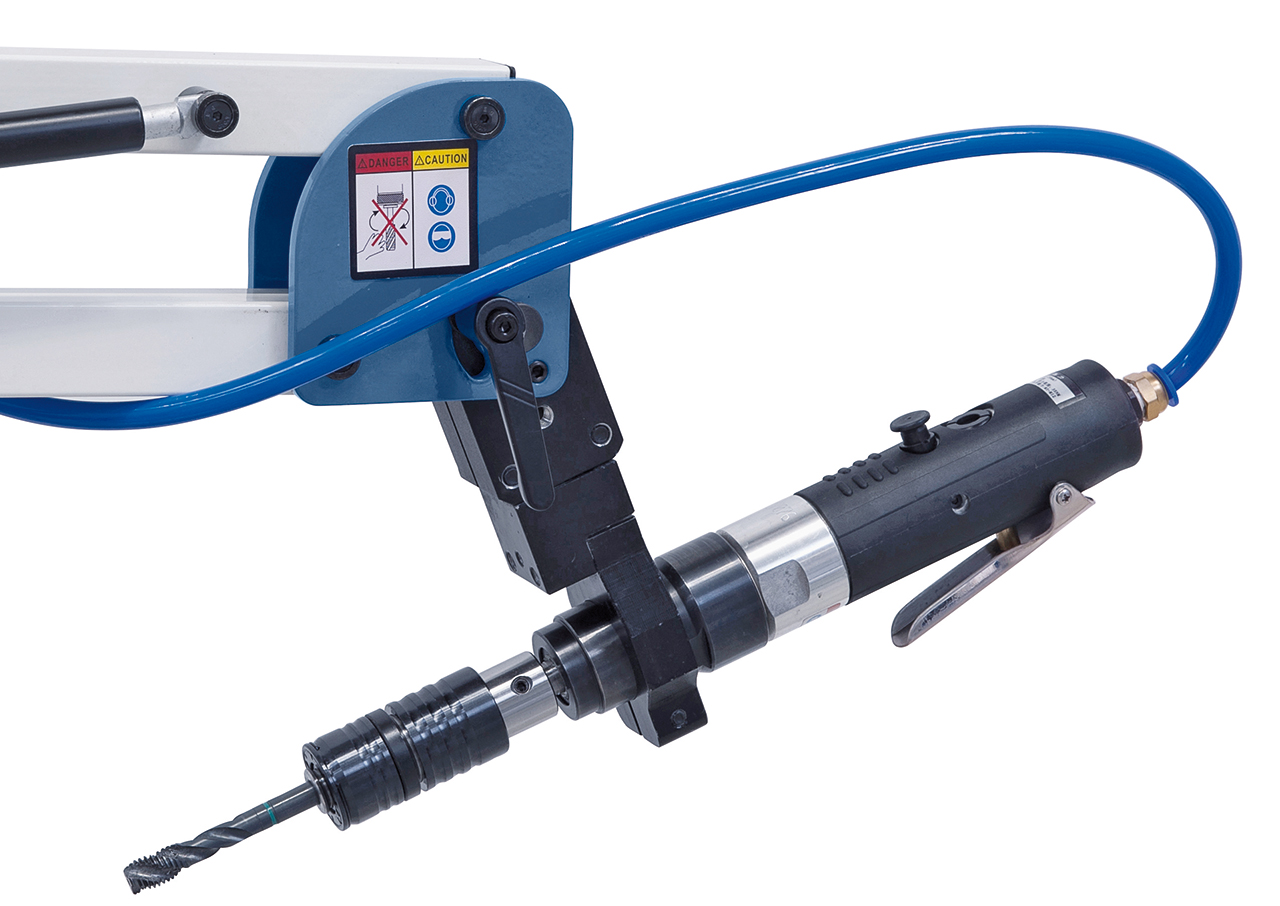

Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.

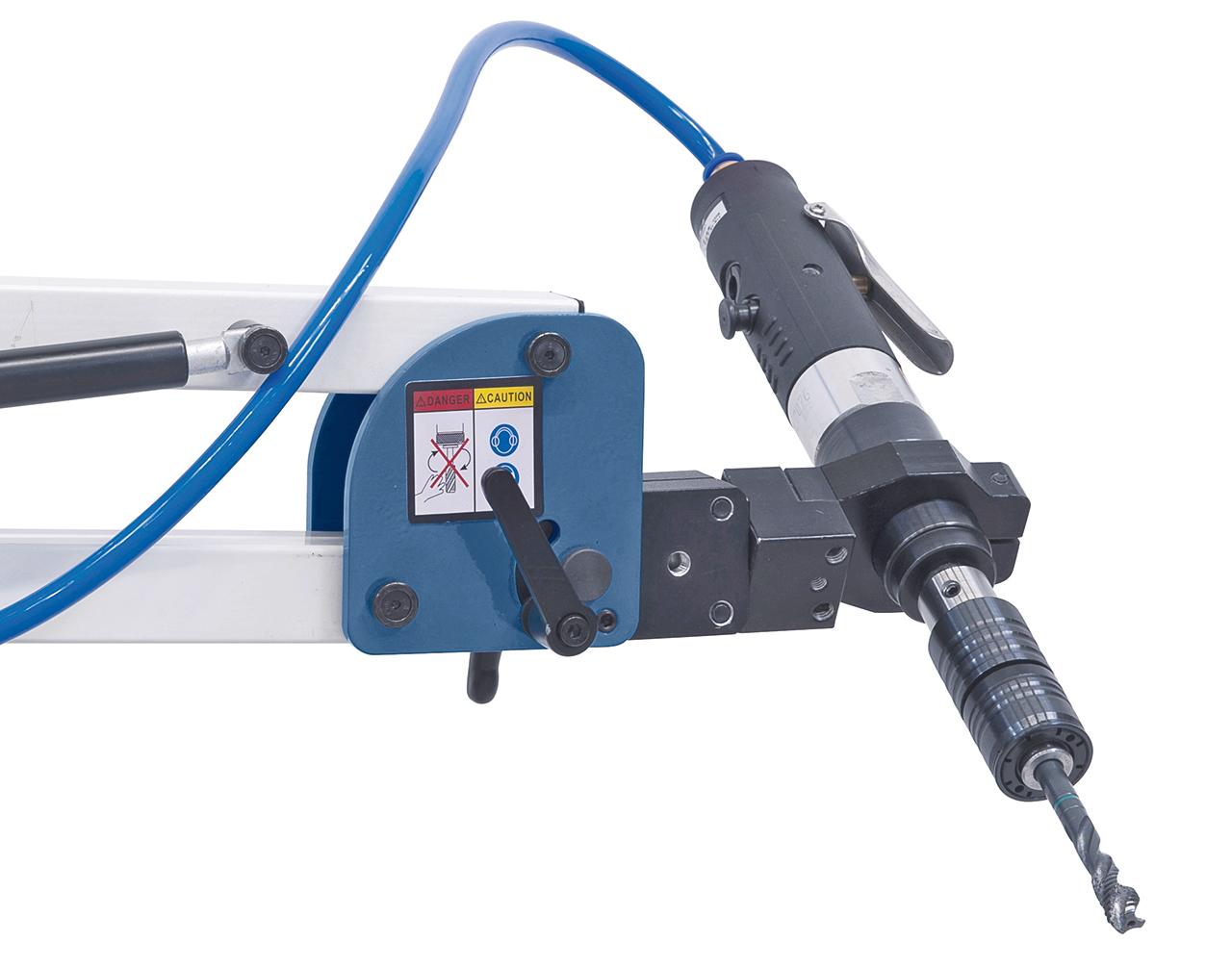

Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.

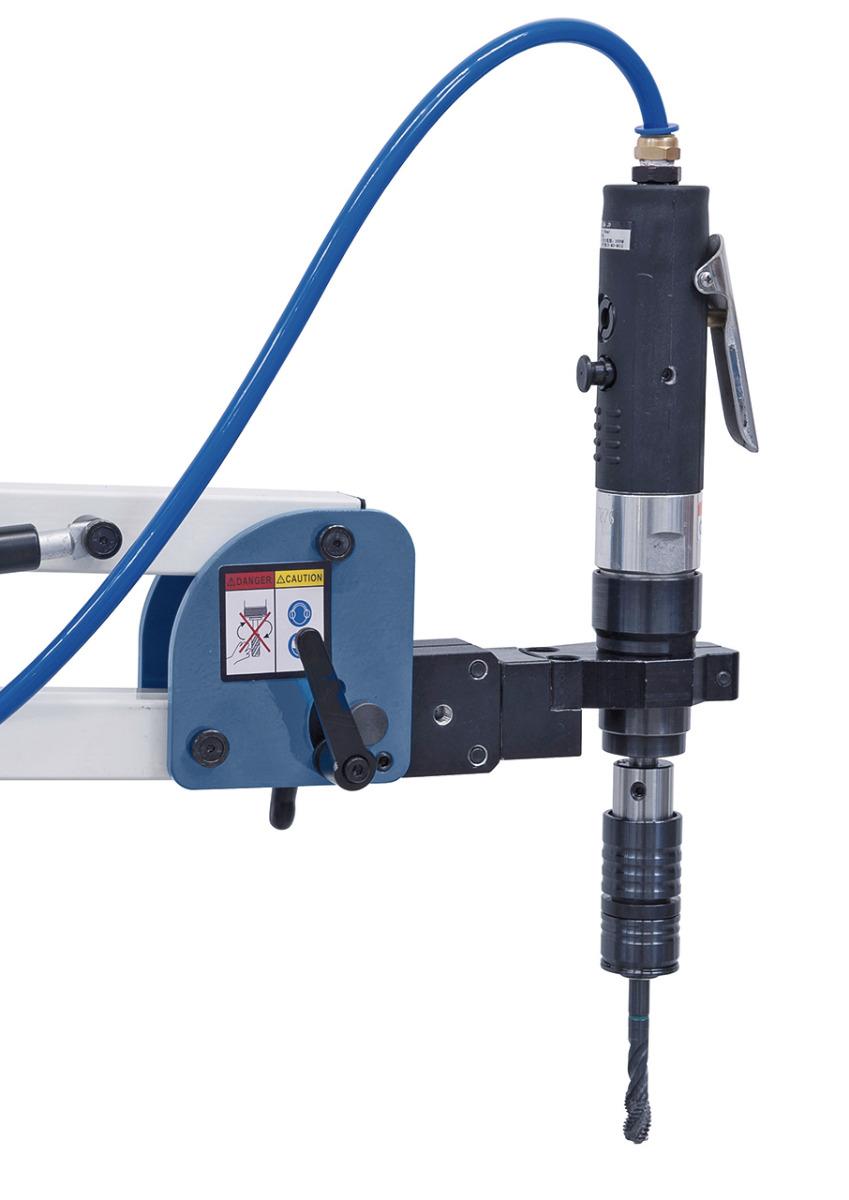

Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.
Features:
- Hohe Produktivität, deutliche Zeitersparnis gegenüber dem manuellen Gewindeschneiden
- Höhere Genauigkeit im Vergleich zum manuellen Gewindeschneiden, Gewinde ist garantiert rechtwinkelig (90°)
- Inklusive Schwenkarm mit großem Radius für einfaches Positionieren des Gewindebohrers am Werkstück
- Schwenkbare Motoreinheit zum Gewindeschneiden in jedem gewünschtem Winkel zwischen 0° und 90°
- Hohe Wirtschaftlichkeit durch niedrige Investitions- und Wartungskosten
- Inklusive Schnellwechselfutter zur Verwendung von Gewindebohrer für Durchgangs- und Sacklöcher
- Zum Gewindeschneiden in Stahl, Edelstahl, Aluminium und Buntmetalle
- Schnellwechselfutter mit integrierter Rutschkupplung verhindert ein Brechen des Gewindebohrers
- Optional erhältlicher Magnetfuß für den direkten Einsatz an großen und schweren Werkstücken
Technische Spezifikation:
Gewindebohrungen* | M3 - M16 |
Werkzeugaufnahme | GT 12 |
Drehzahl | 400 U/min |
Verstellbarer Winkel | 0° - 90° |
Max. Arbeitsradius | R 1500 mm |
Luftdruck | 6 - 8 bar |
Schnellwechselfutter | DIN 371: M3 / M4 / M5-6 / M8 / M10 |
DIN 376: M12 / M14 / M16 | |
Gewicht ca. | 23 kg |
* Materialfestigkeit 400 N / mm2
Lieferumfang:
- Schnellwechselaufnahme
- Schnellwechselfutter nach DIN
- Druckreduzierventil und Feuchtigkeitsabscheider
- Pneumatikmotor
- 90° Winkeleinstellung
- Montageflansch
Abbildung TM 12 P / R 1500
Abbildung TM 12 P / R 1500
Abbildung TM 12 P / R 1500
Wartungseinheit mit Druckregler
Platzsparende Aufbewahrung der Schnellwechselfutter direkt am Maschinenkörper.
Optional erhältlicher Magnetfuß für den direkten Einsatz an großen und schweren Werkstücken.
Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.
Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.
Inklusive Schwenkeinheit zum Horizontal- oder Schrägschneiden.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
