04-1766XL Bernardo Doppelgehrungsbandsägen MBS 350 VAG
04-1766XL Bernardo Doppelgehrungsbandsägen MBS 350 VAG
Beschreibung:

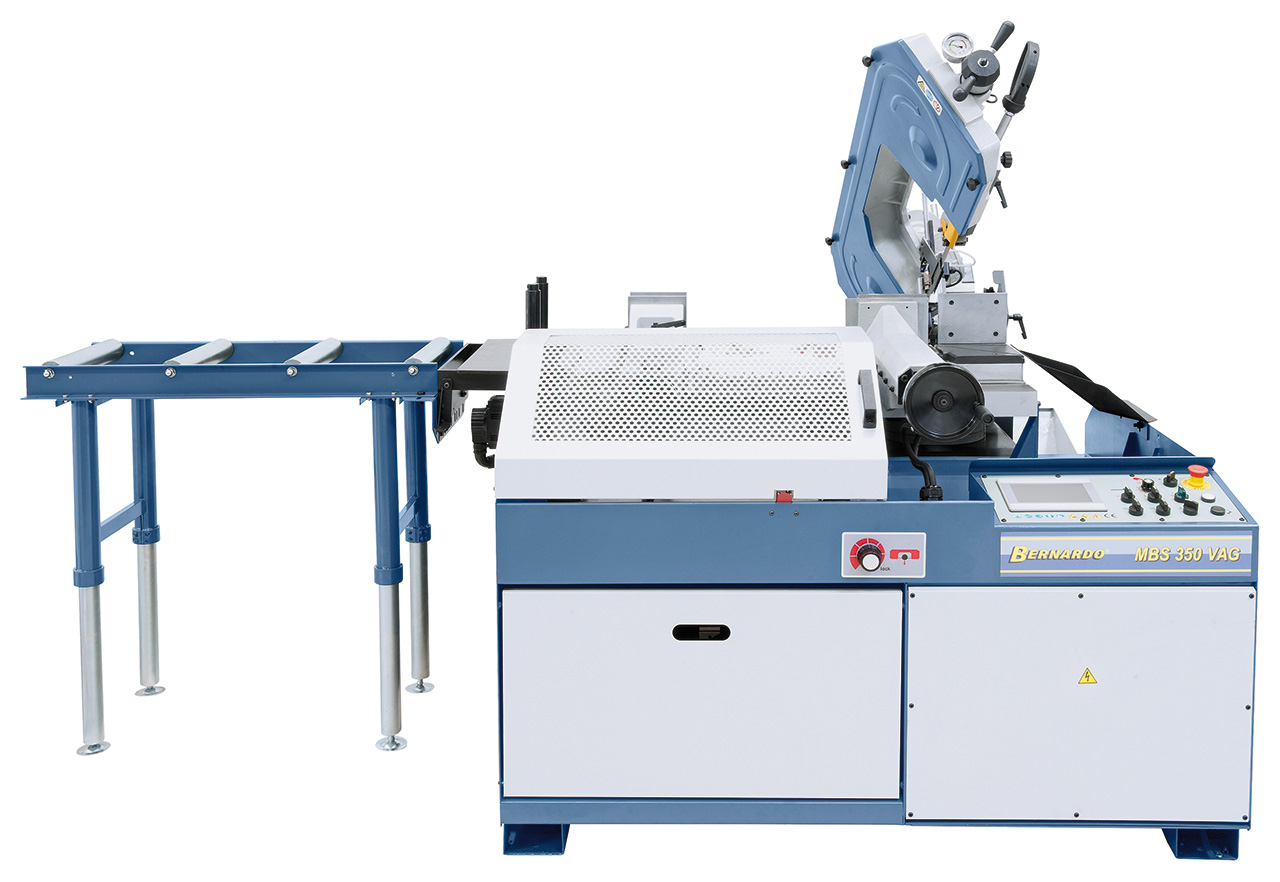

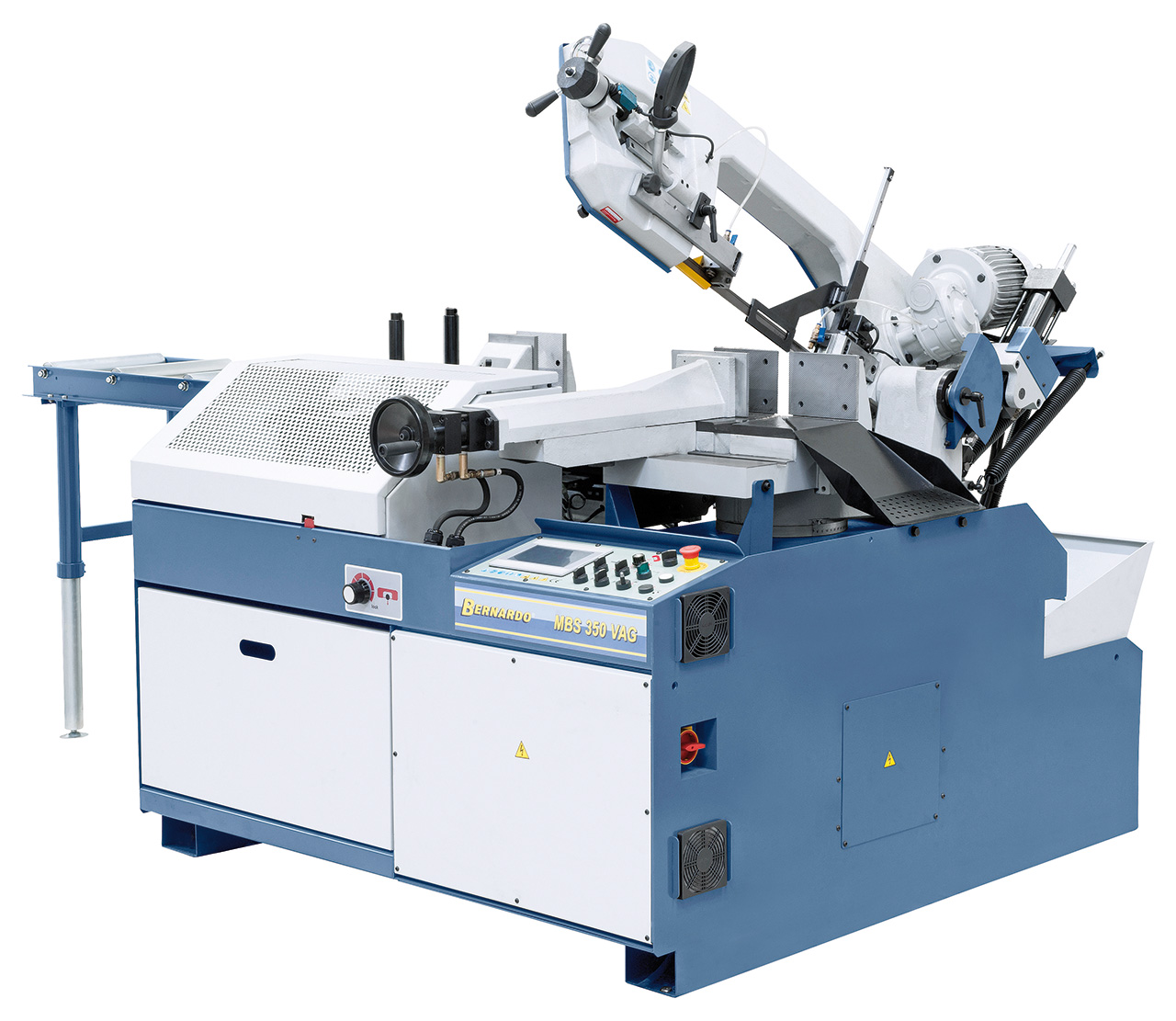

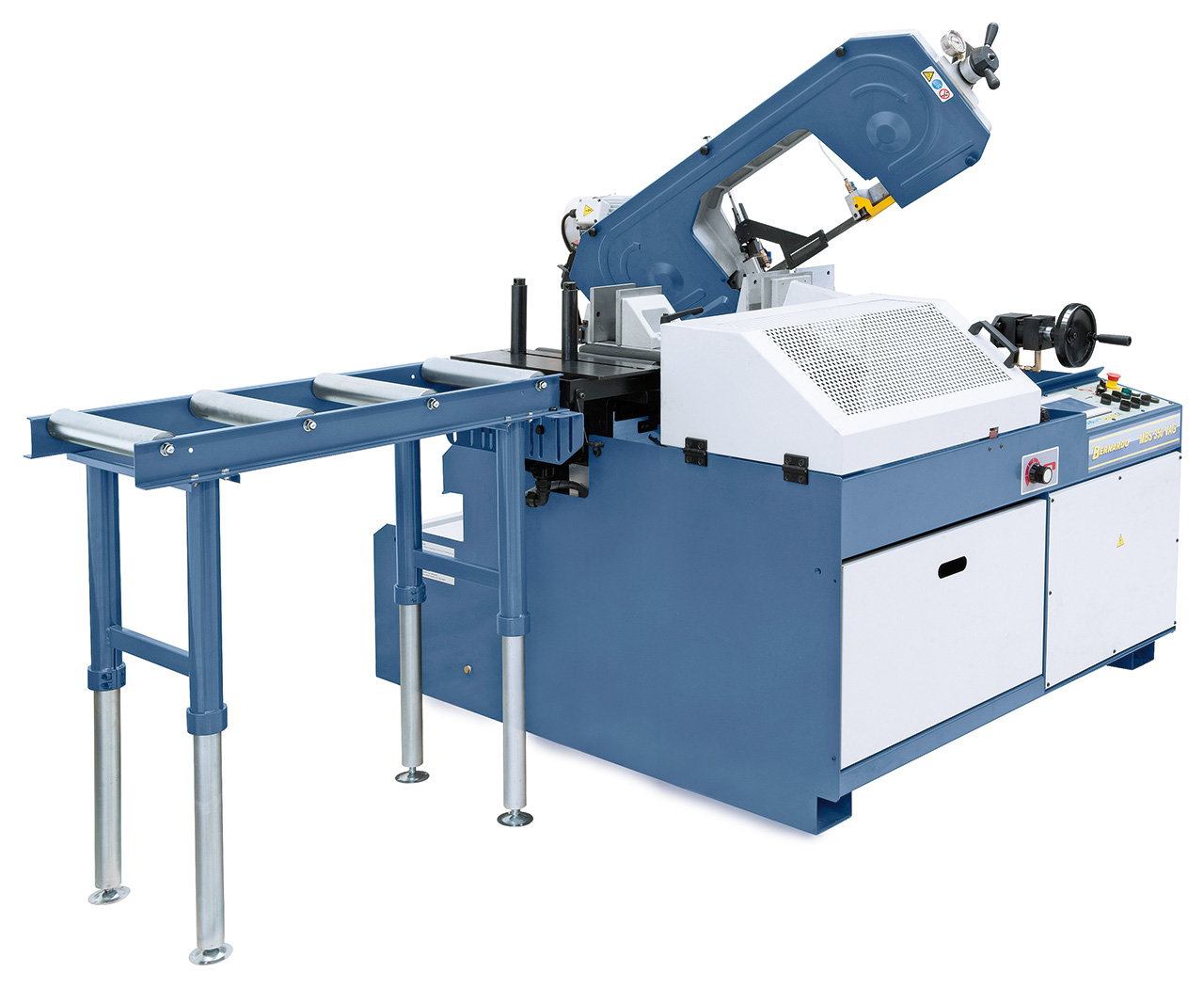

Das Modell MBS 350 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. NC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,....). Die integrierte NC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Features:
Lieferumfang:

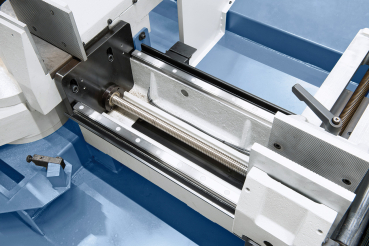

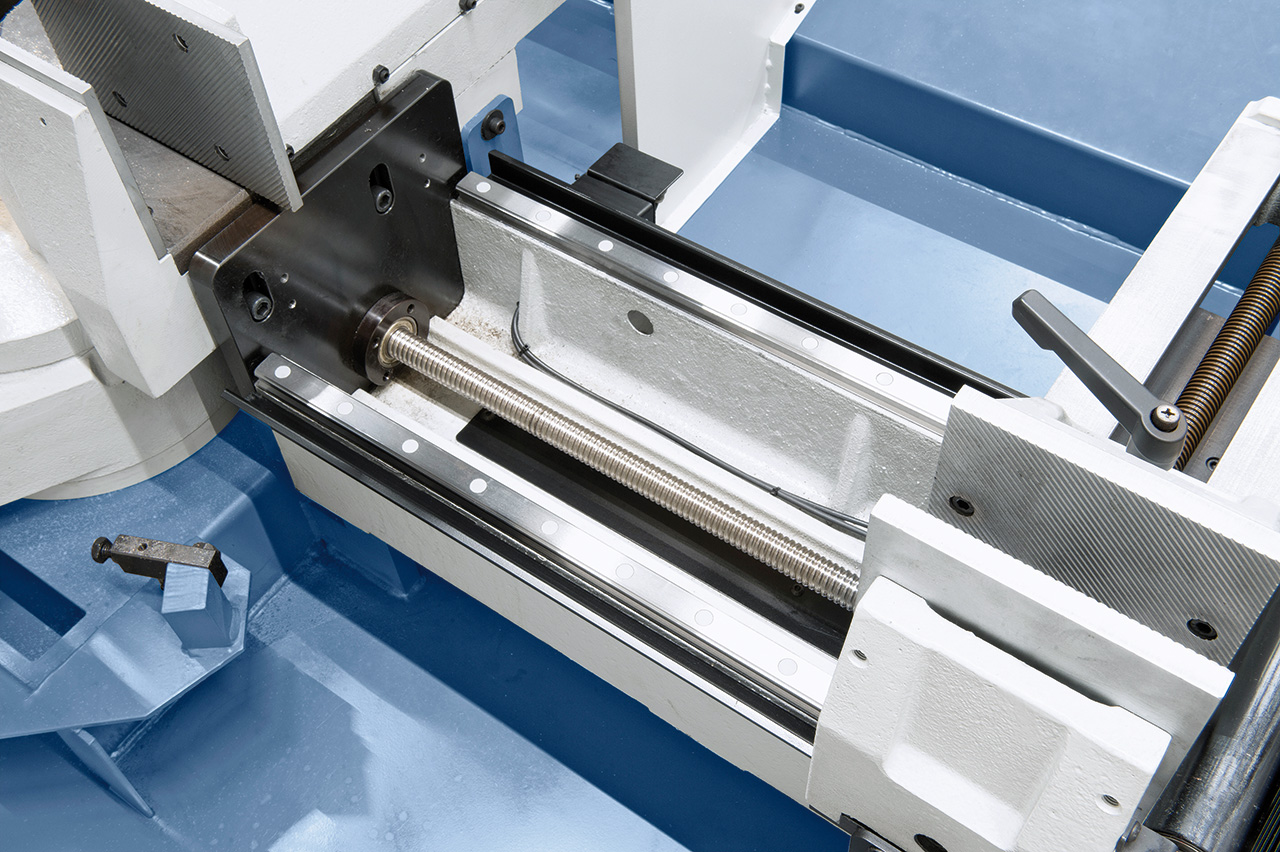

Präzisions-Linearführung mit Kugelumlaufspindel und leistungsstarkem Servo-Antrieb für höchste Positioniergenauigkeit des Werkstückes.
Präzisions-Linearführung mit Kugelumlaufspindel und leistungsstarkem Servo-Antrieb für höchste Positioniergenauigkeit des Werkstückes.

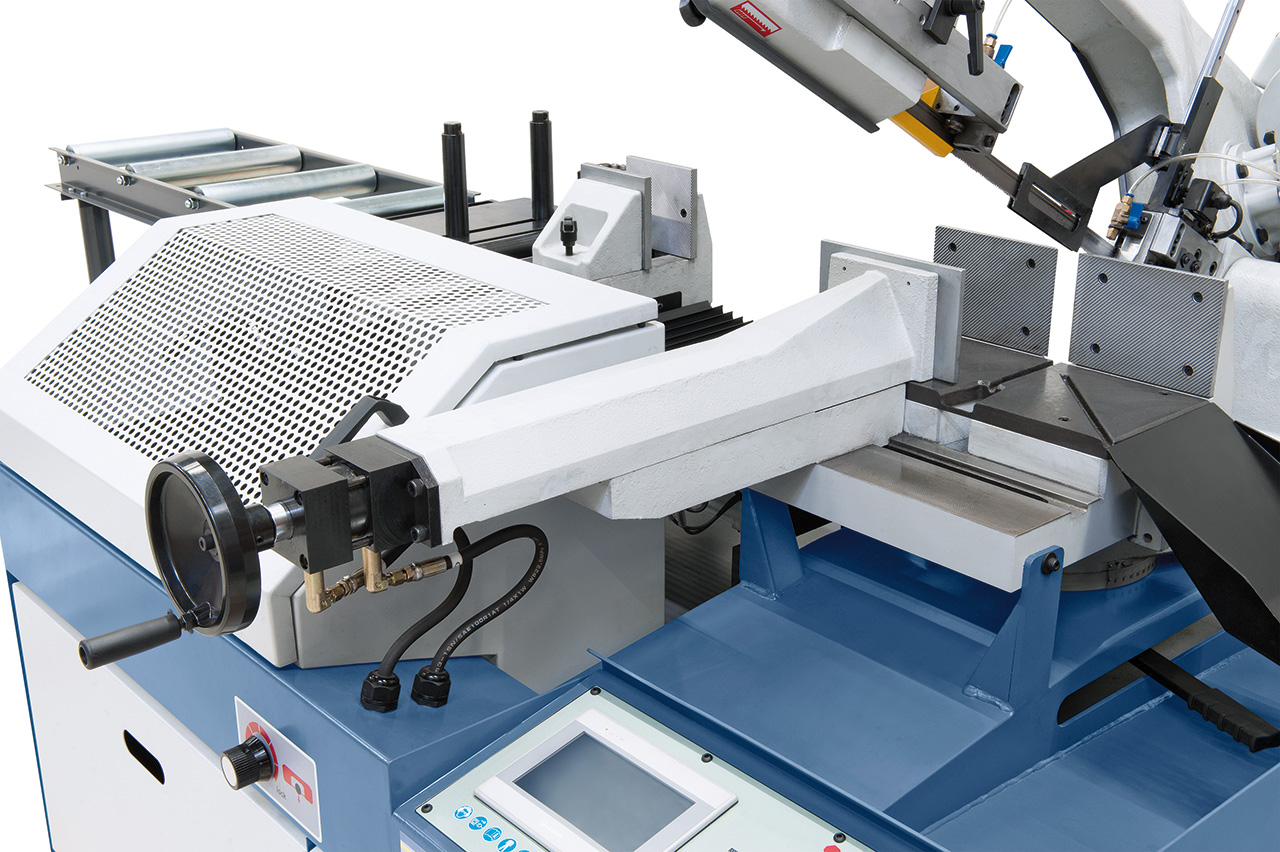

Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.

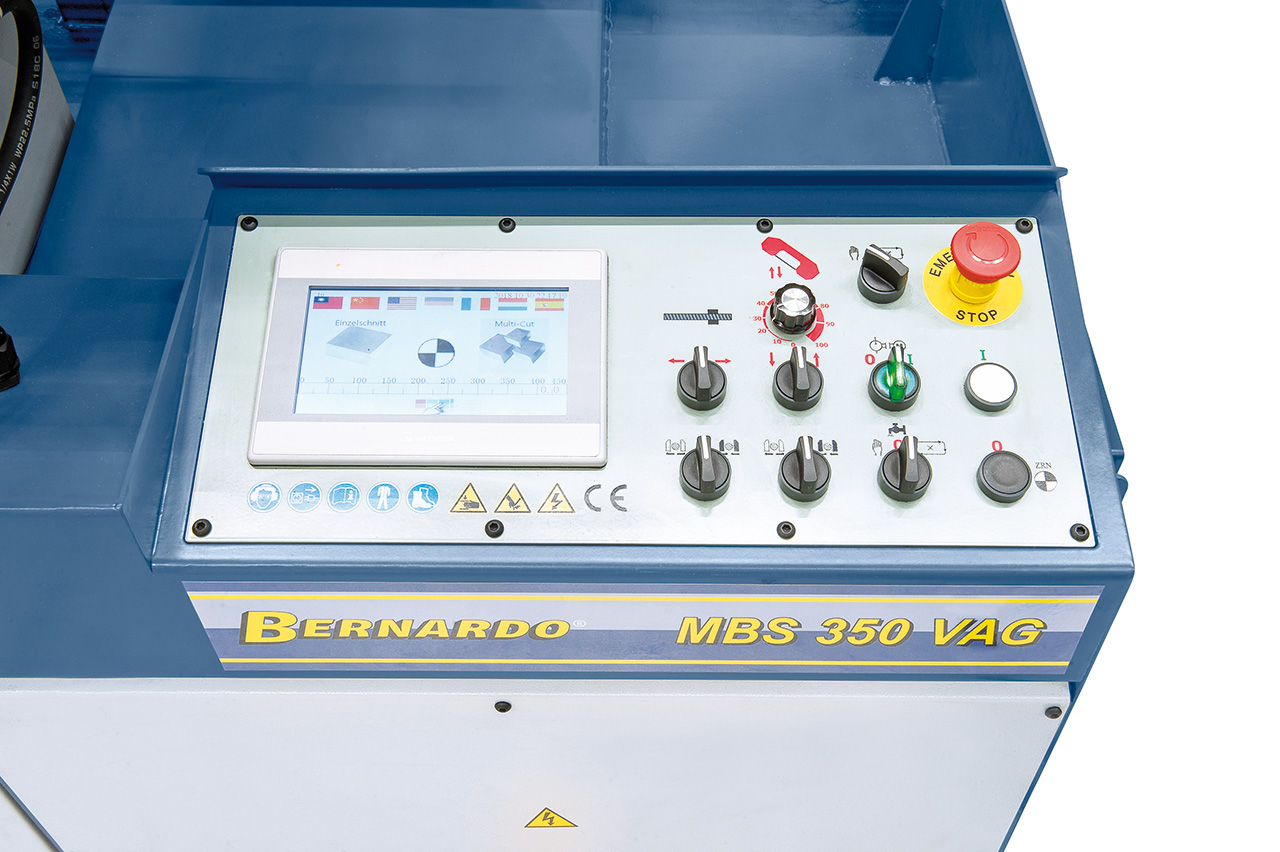

Übersichtlich aufgebautes Bedienpaneel mit integrierter NC-Steuerung.

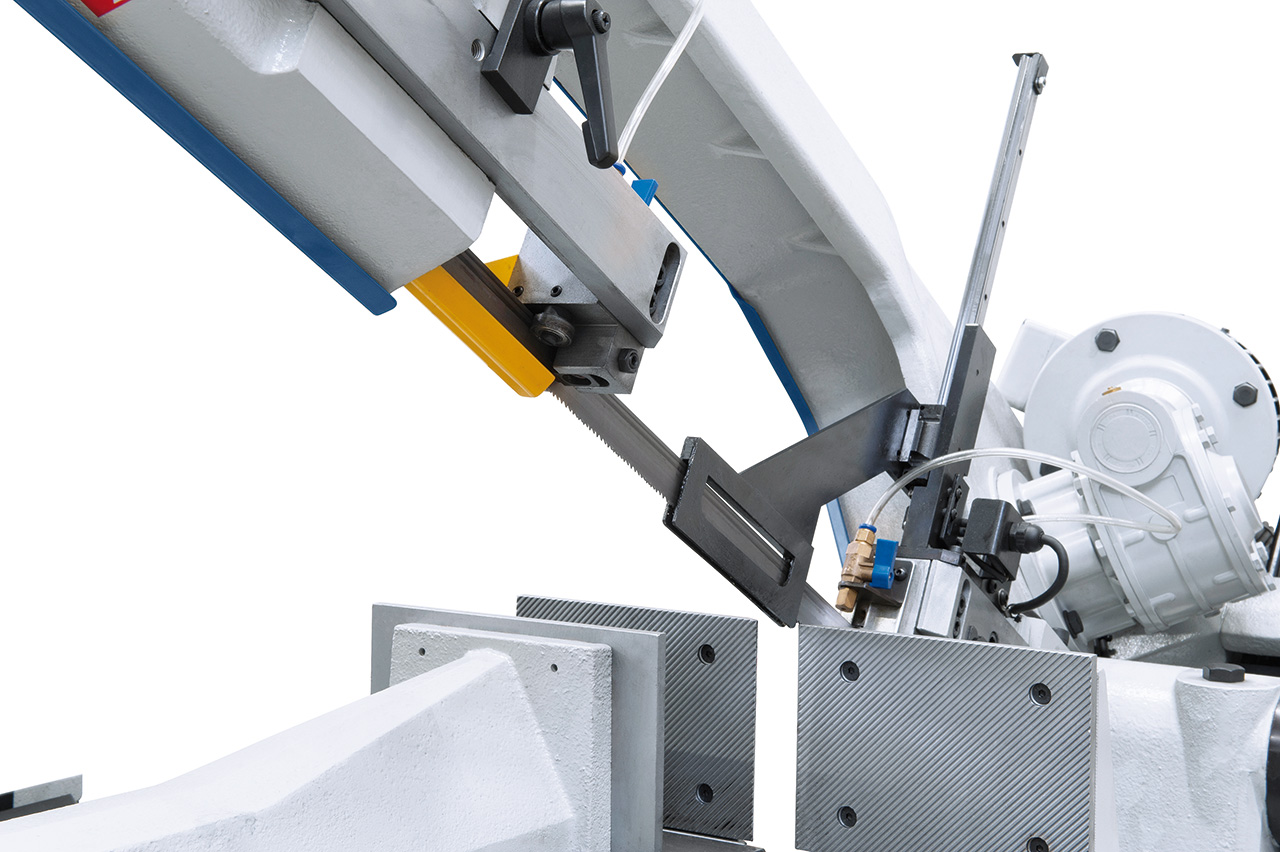

Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Das Modell MBS 350 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. NC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,....). Die integrierte NC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Features:
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Vollautomatische Funktionsweise inklusive automatischer Sägearm-Anhebung
- Serienmäßig mit Manometer zum optimalen Einstellen der Bandspannung
- Verwindungsfreier, stark dimensionierter Sägearm für präzise Schnittergebnisse
- Schwenkbarer Sägebügel für Gehrungsschnitte bis 60°
- NC-Steuerung mit 200 Programm-Speicherplätzen zum Eingeben der benötigten Stückzahl und Schnittlänge, mit automatischer Endabschaltung bei Programmende
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Stufenlose Einstellung der Schnittgeschwindigkeit von 10 - 100 m/min mittels Frequenzumrichter
- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss
| Schnittbereich rund / quadrat 90° | 270 mm / 260 x 260 mm |
| Schnittbereich flach 90° | 350 x 240 mm |
| Schnittbereich rund / quadrat 45° | 230 mm / 210 x 210 mm |
| Schnittbereich flach 45° | 230 x 150 mm |
| Schnittbereich rund / quadrat 60° | 140 mm / 140 x 140 mm |
| Arbeitshöhe | 960 mm |
| Sägebandabmessung | 2925 x 27 x 0,9 mm |
| Schnittgeschwindigkeit, stufenlos | 10 - 100 m/min |
| Max. Vorschublänge | 500 mm |
| Kühlmittelpumpe | 100 W |
| Motor-Abgabeleistung S1 100% | 2,2 kW |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW |
| Spannung | 400 V |
| Maschinenabmessung (L x T x H) | 2060 x 1780 x 1570 mm |
| Gewicht ca. | 1030 kg |
- Sägeband
- Werkstückanschlag
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Hydraulischer Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
- Schnittdruckregulierung
- NC-Steuerung
- Automatische Bandbruchkontrolle
- Schutzgitter
- Rollenbahn
Präzisions-Linearführung mit Kugelumlaufspindel und leistungsstarkem Servo-Antrieb für höchste Positioniergenauigkeit des Werkstückes.
Präzisions-Linearführung mit Kugelumlaufspindel und leistungsstarkem Servo-Antrieb für höchste Positioniergenauigkeit des Werkstückes.
Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.
Übersichtlich aufgebautes Bedienpaneel mit integrierter NC-Steuerung.
Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
