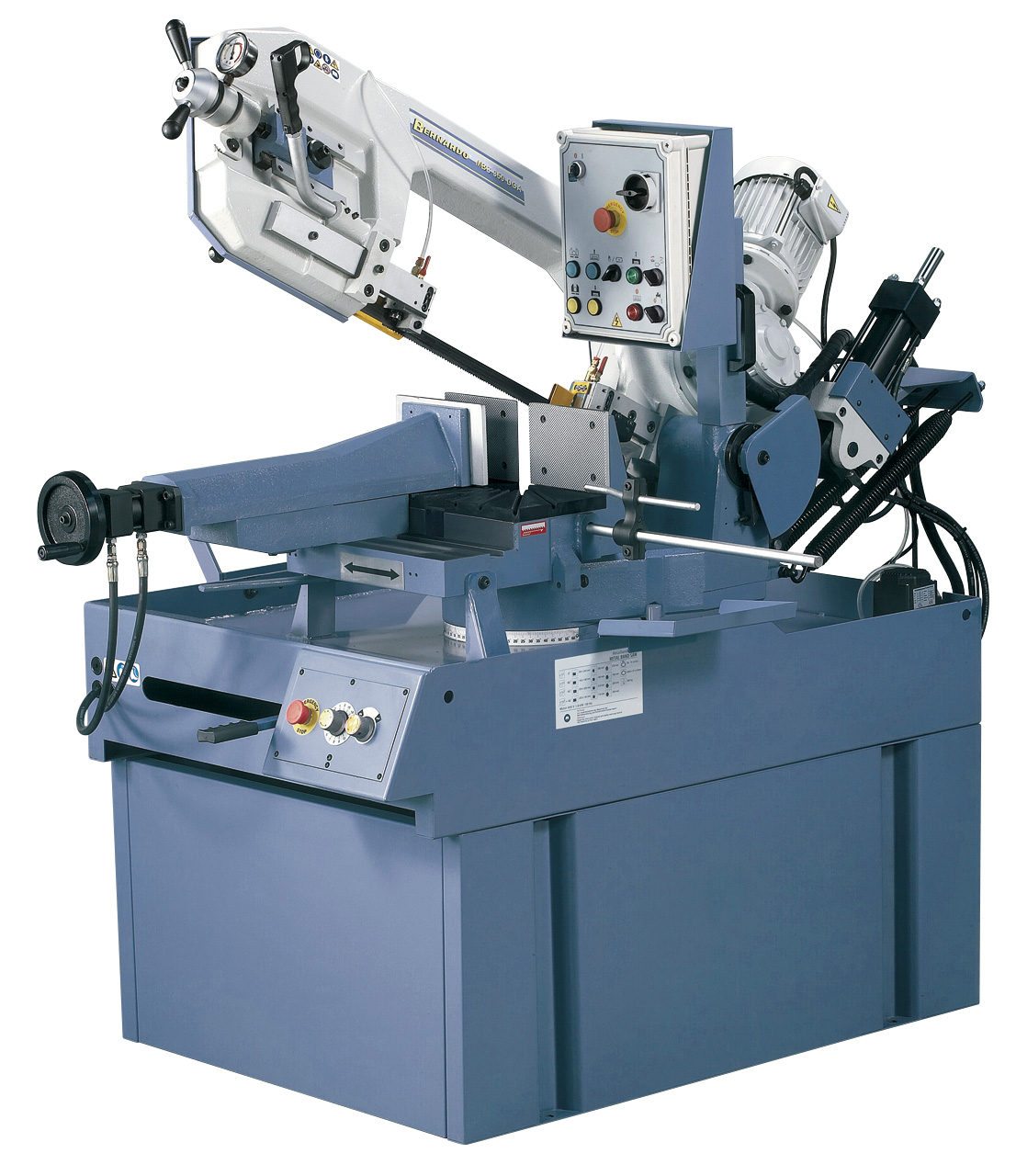

04-1701 Bernardo Halbautomatische Doppelgehrungsbandsägen MBS 350 DGA
04-1701 Bernardo Halbautomatische Doppelgehrungsbandsägen MBS 350 DGA
Beschreibung:
Die Doppelgehrungsbandsäge MBS 350 DGA garantiert durch ihre solide Bauweise ein präzises Schnittbild beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Durch die halbautomatische Funktionsweise wird die Produktivität zusätzlich erhöht und ist daher die ideale Maschine für Schlossereien, Maschinenbau, Formenbau, ...
Features:
Technische Spezifikation:
Lieferumfang:

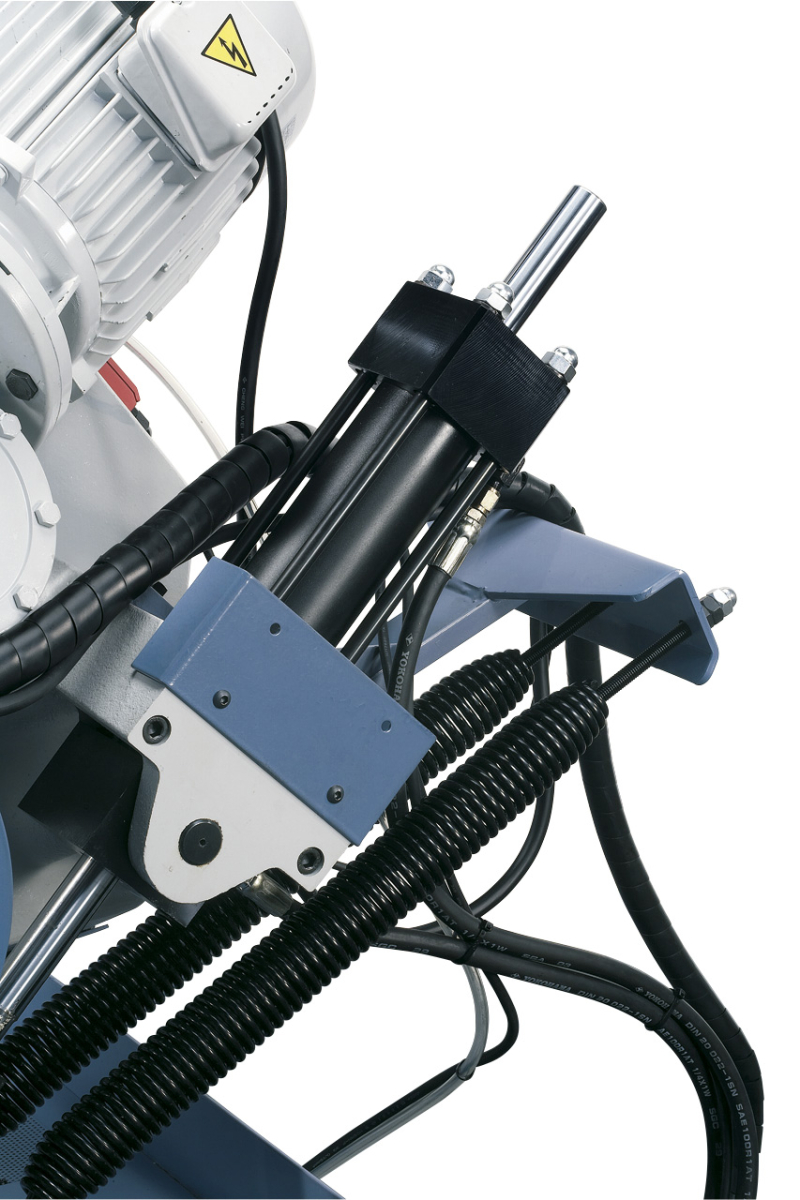

Stark dimensionierter Hydraulikzylinder, für Dauerbetrieb ausgelegt.

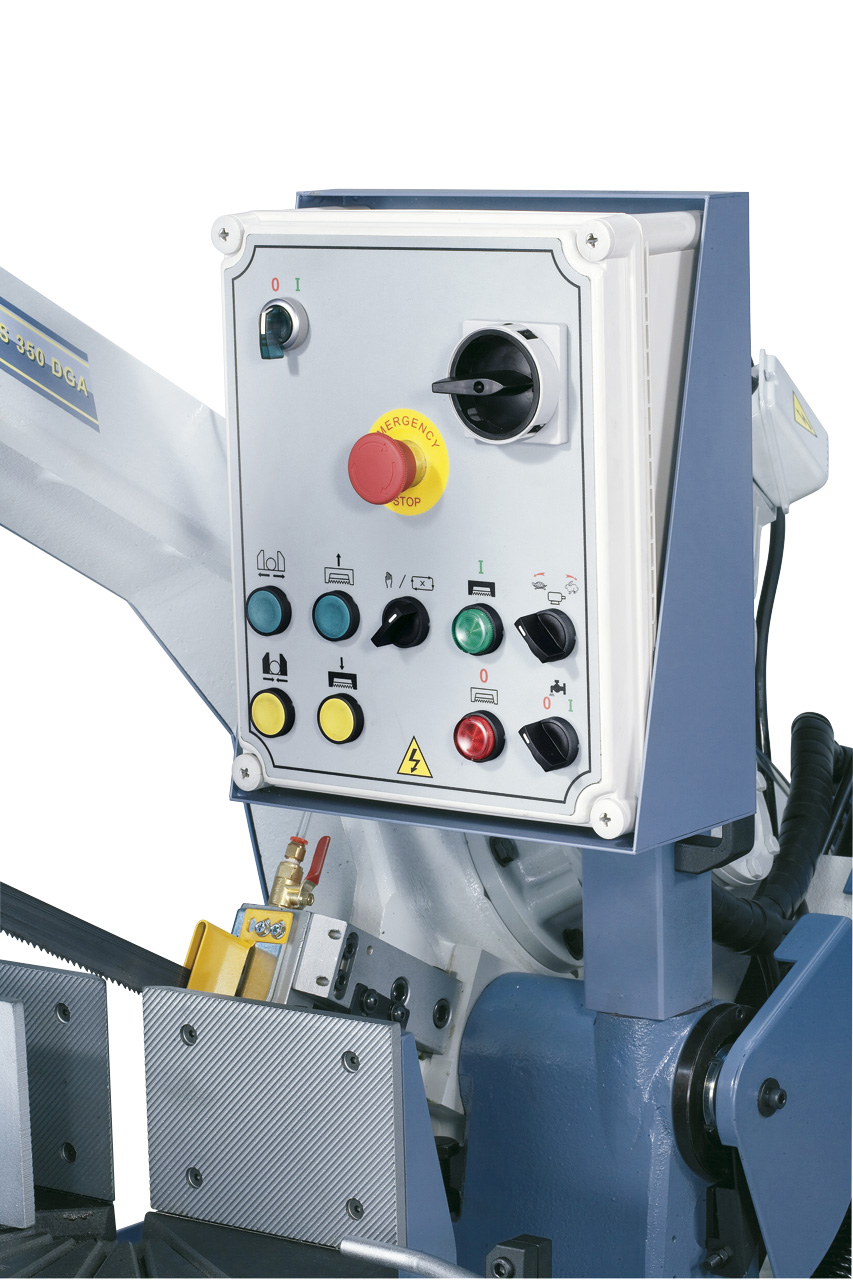

Übersichtliche Anordnung der Schaltelemente im schwenkbaren Bedienpult.
Komfortable Einstellung des Auflagedrucks mittels Regelventil.
Kontrolle der Sägebandspannung mittels Manometer.

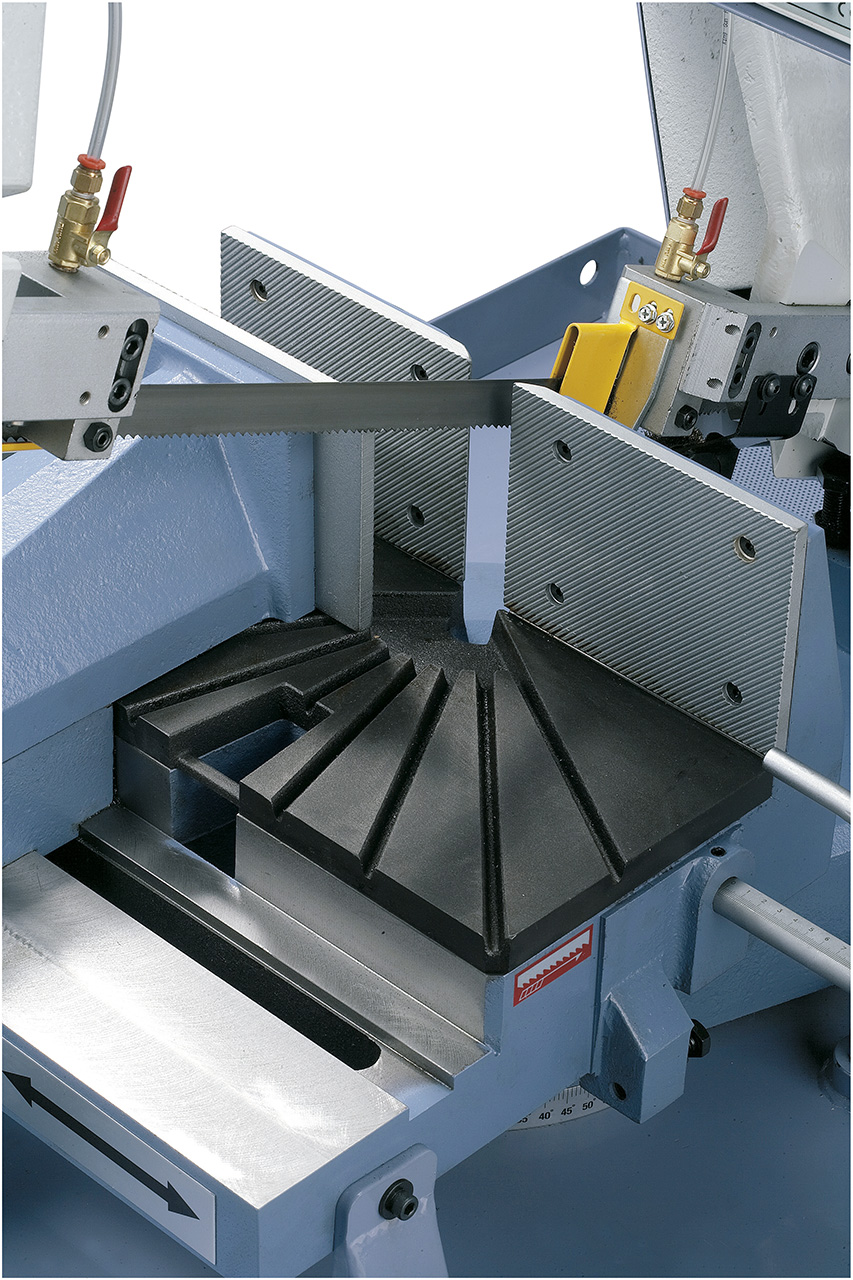

Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen.

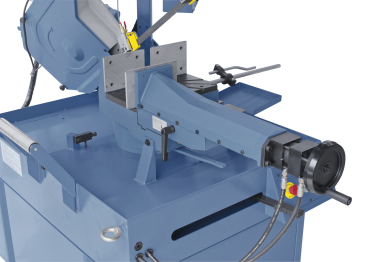

Schnellspannschraubstock zum Doppelgehrungsschneiden verschiebbar.
Sekundenschnelles Einstellen der gewünschten Öffnungsweite.
Beschreibung:
Die Doppelgehrungsbandsäge MBS 350 DGA garantiert durch ihre solide Bauweise ein präzises Schnittbild beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Durch die halbautomatische Funktionsweise wird die Produktivität zusätzlich erhöht und ist daher die ideale Maschine für Schlossereien, Maschinenbau, Formenbau, ...
Features:
- Erhöhte Wirtschaftlichkeit durch halbautomatische Funktionsweise
- Wahlweise manueller oder halbautomatischer Sägebetrieb
- Zwei umschaltbare Bandgeschwindigkeiten (36 / 72 m/min)
- Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch
- Schwenkbereich des Sägebügels (-45° bis +60°) über Gradskala ablesbar
- Professionelle Bandsäge mit gutem Preis-Leistungsverhältnis
- Ruhiger und vibrationsfreier Lauf garantiert eine hohe Schnittgenauigkeit
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Hydraulisches Klemmen des Schraubstockes
- Hydraulische Absenkung des Sägebügels
- Heben des Sägebügels
Technische Spezifikation:
|
Schnittbereich rund / quadrat 90° |
270 mm / 260 x 260 mm |
|
Schnittbereich flach 90° |
350 x 240 mm |
|
Schnittbereich rund / quadrat 45° R |
230 mm / 210 x 210 mm |
|
Schnittbereich flach 45° R |
230 x 150 mm |
|
Schnittbereich rund / quadrat 45° L |
200 mm / 170 x 170 mm |
|
Schnittbereich flach 45° L |
200 x 140 mm |
|
Schnittbereich rund / quadrat 60° R |
140 mm / 140 x 140 mm |
|
Arbeitshöhe |
950 mm |
|
Sägebandabmessung |
2925 x 27 x 0,9 mm |
|
Schnittgeschwindigkeiten |
36 / 72 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motor-Abgabeleistung S1 100% |
1,9 kW |
|
Motor-Aufnahmeleistung S6 40% |
2,8 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
2010 x 1230 x 1820 mm |
|
Gewicht ca. |
600 kg |
Lieferumfang:

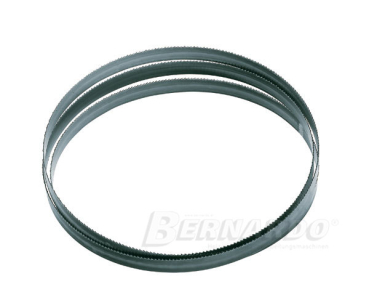

- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Hydraulischer Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Stark dimensionierter Hydraulikzylinder, für Dauerbetrieb ausgelegt.
Übersichtliche Anordnung der Schaltelemente im schwenkbaren Bedienpult.
Komfortable Einstellung des Auflagedrucks mittels Regelventil.
Kontrolle der Sägebandspannung mittels Manometer.
Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen.
Schnellspannschraubstock zum Doppelgehrungsschneiden verschiebbar.
Sekundenschnelles Einstellen der gewünschten Öffnungsweite.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
