04-1712 Bernardo Halbautomatische Doppelgehrungsbandsägen MBS 530 DGA-V
04-1712 Bernardo Halbautomatische Doppelgehrungsbandsägen MBS 530 DGA-V

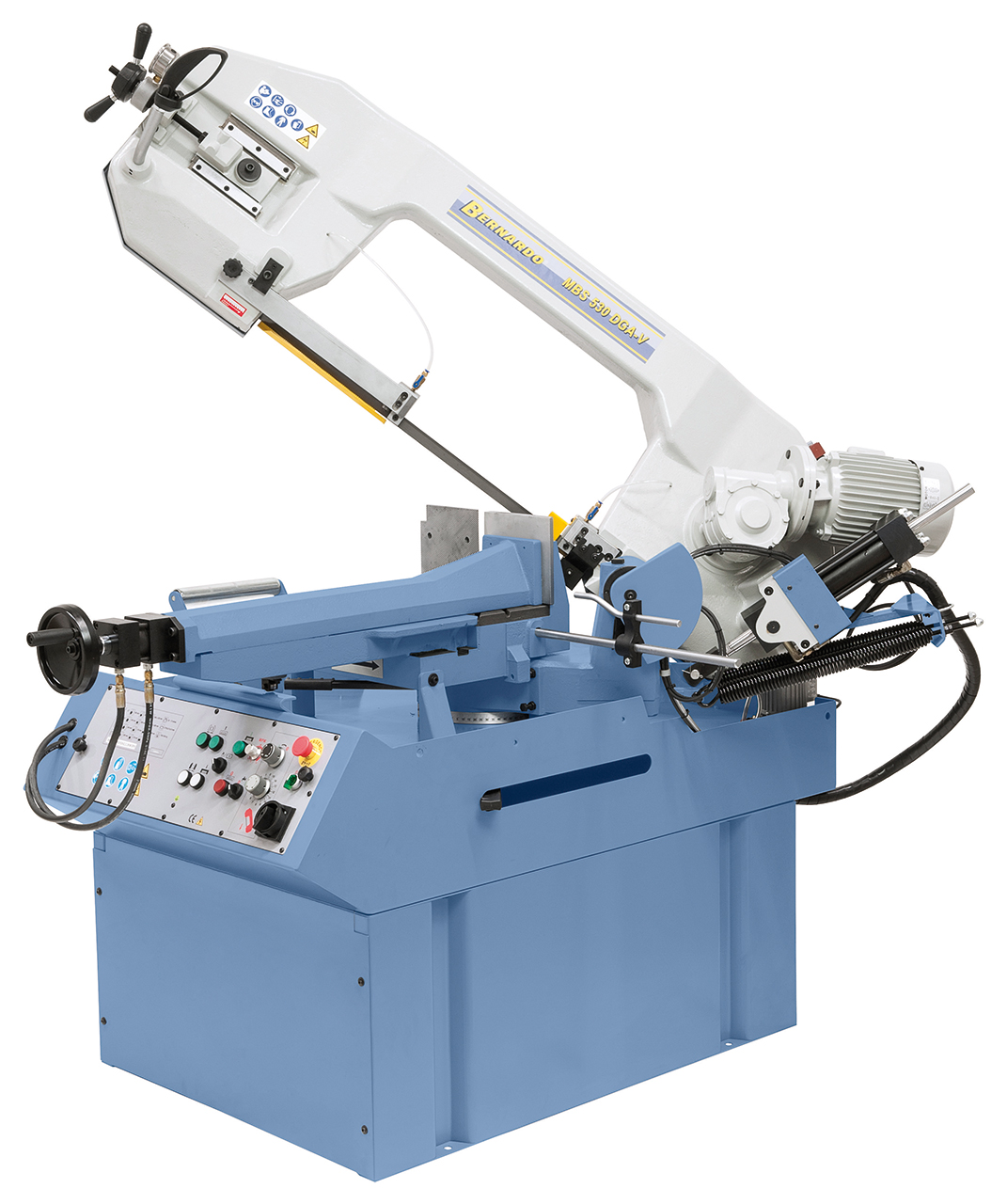

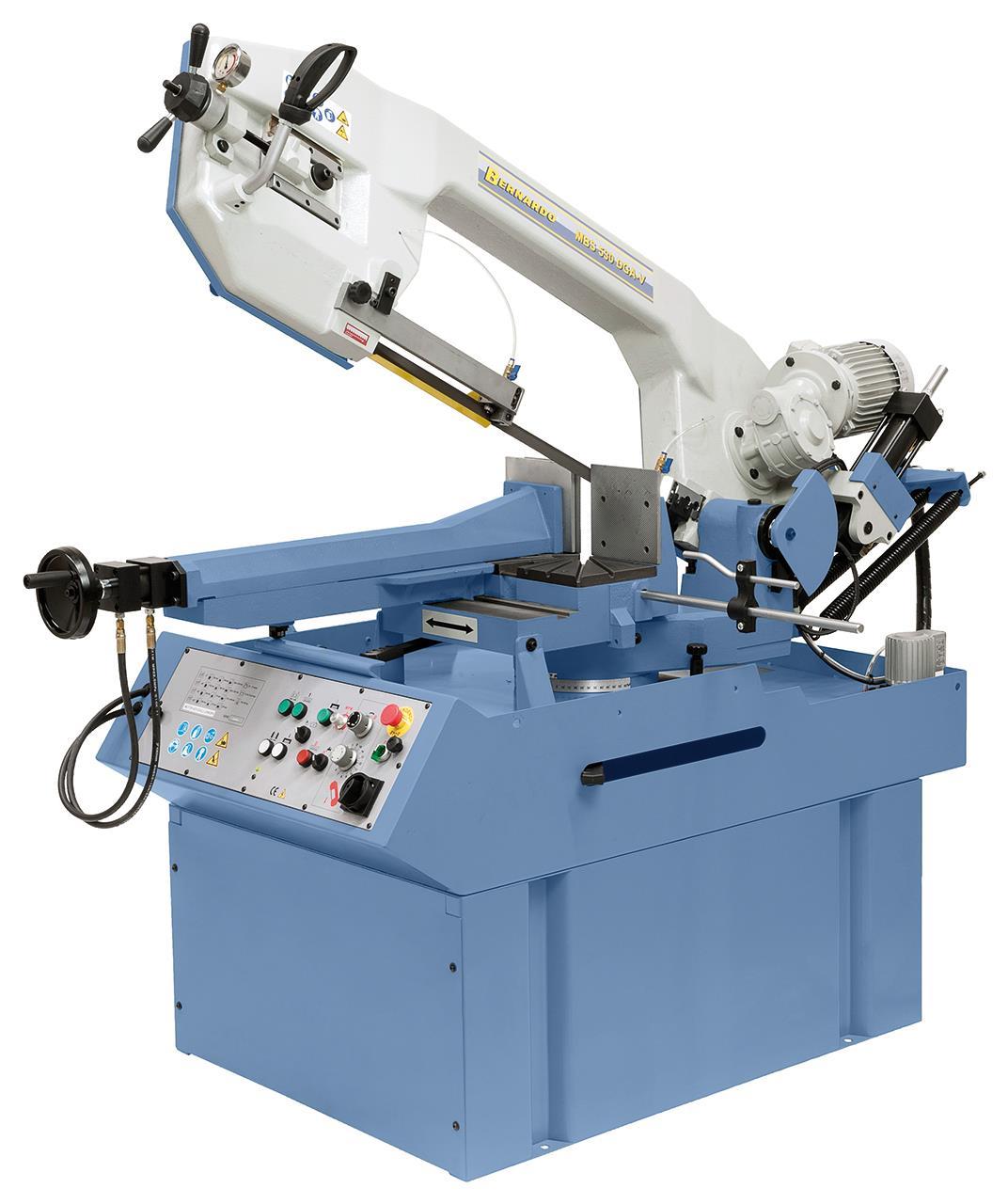

Beschreibung:Das Modell MBS 530 DGA-V ist eine halbautomatische Doppelgehrungsbandsäge für Gehrungsschnitte bis 60°. Die stufenlose Schnittgeschwindigkeit sowie der hydraulische Schraubstock ermöglichen ein komfortables Arbeiten. Dieses Modell garantiert durch ihre solide Bauweise ein präzises Schnittbild beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Ihren Einsatzbereich findet diese Maschine in Schlossereien, Reparaturbetrieben, im Formen- und Werkzeugbau, ...
Features:
Technische Spezifikation:
Lieferumfang:

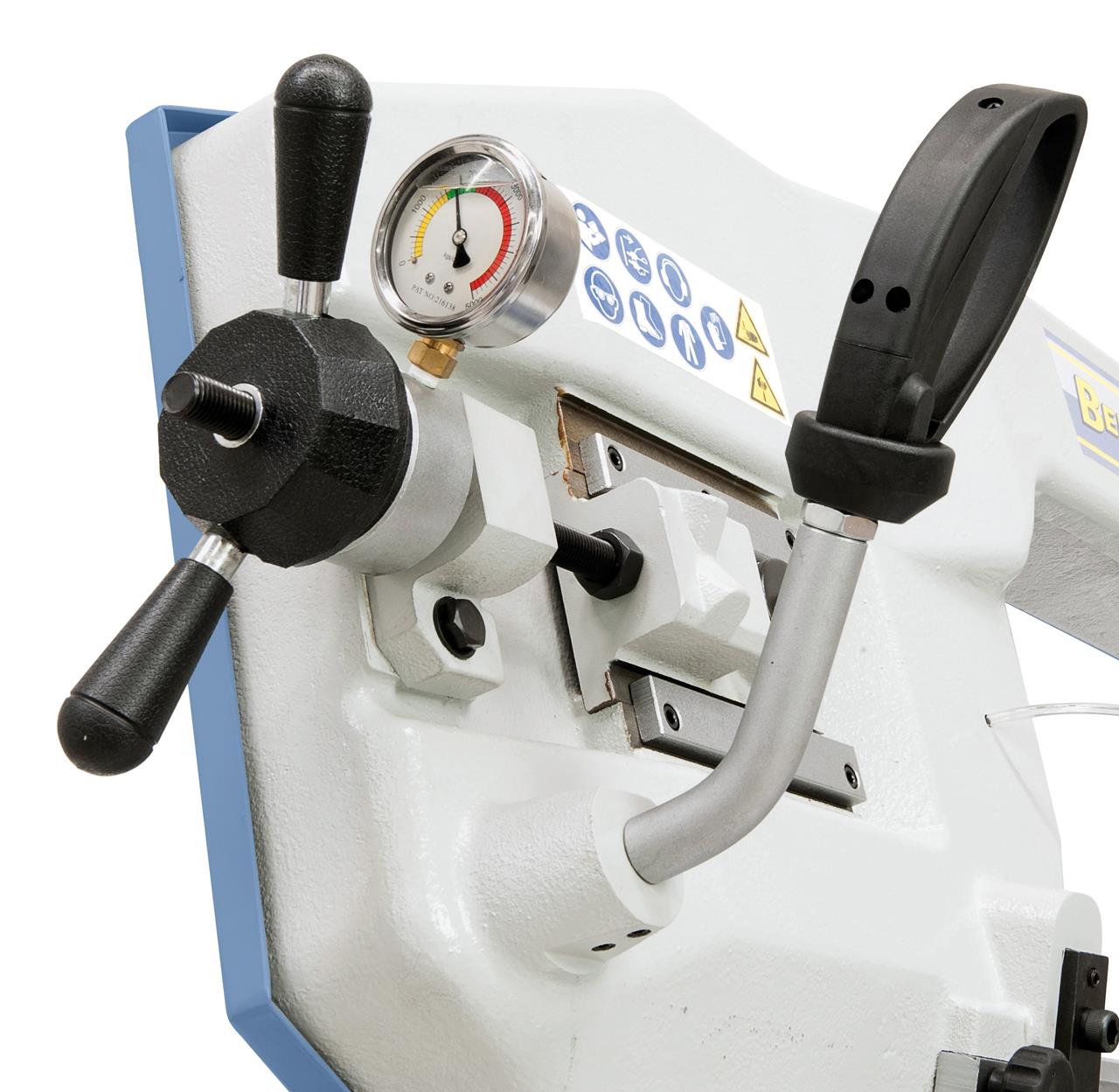

Das serienmäßige Manometer ermöglicht ein optimales Einstellen der Sägebandspannung.

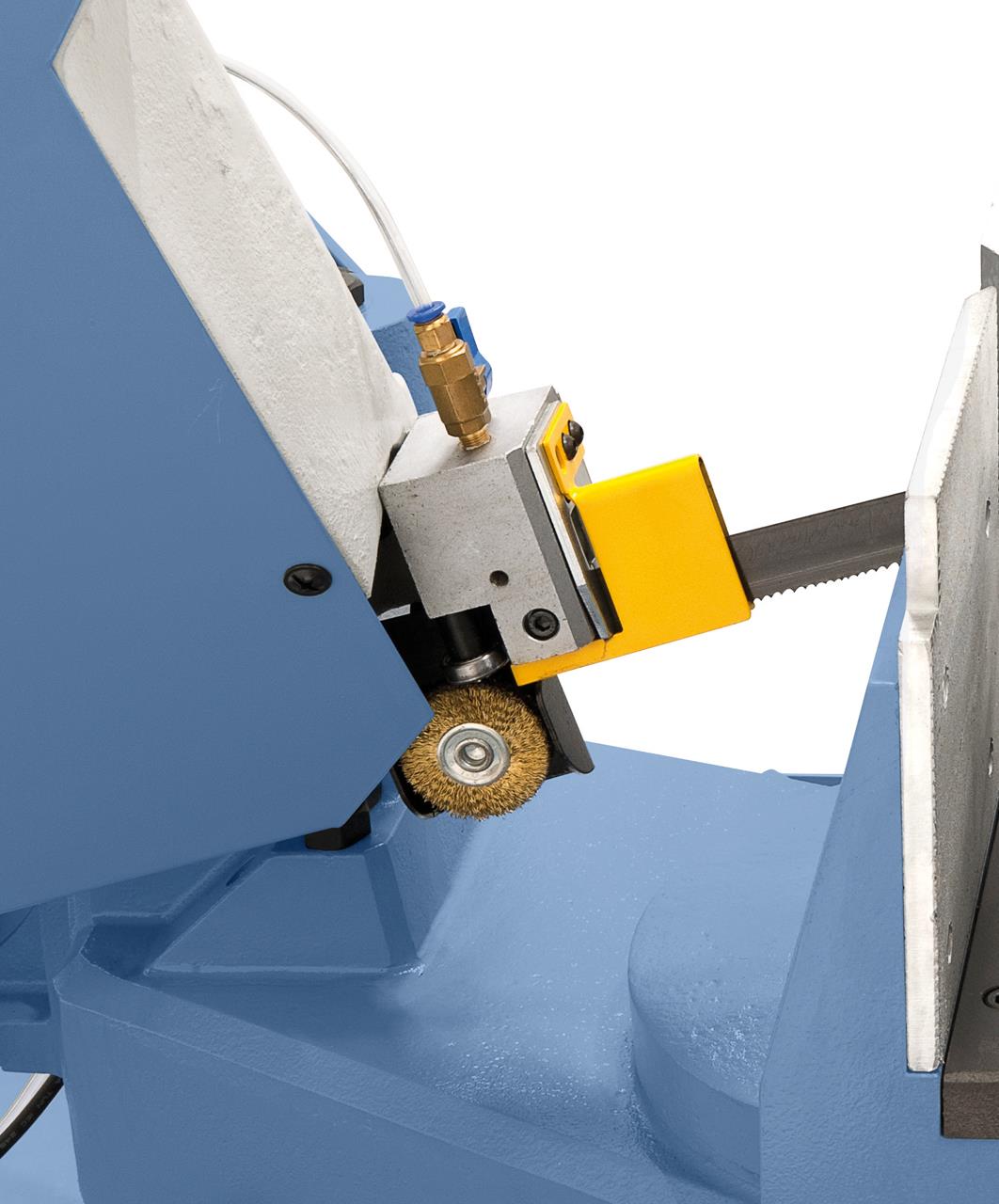

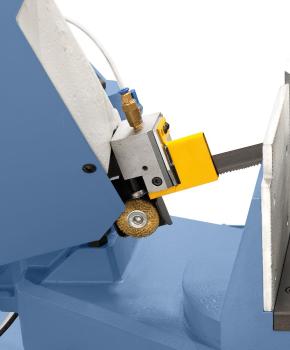

Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen

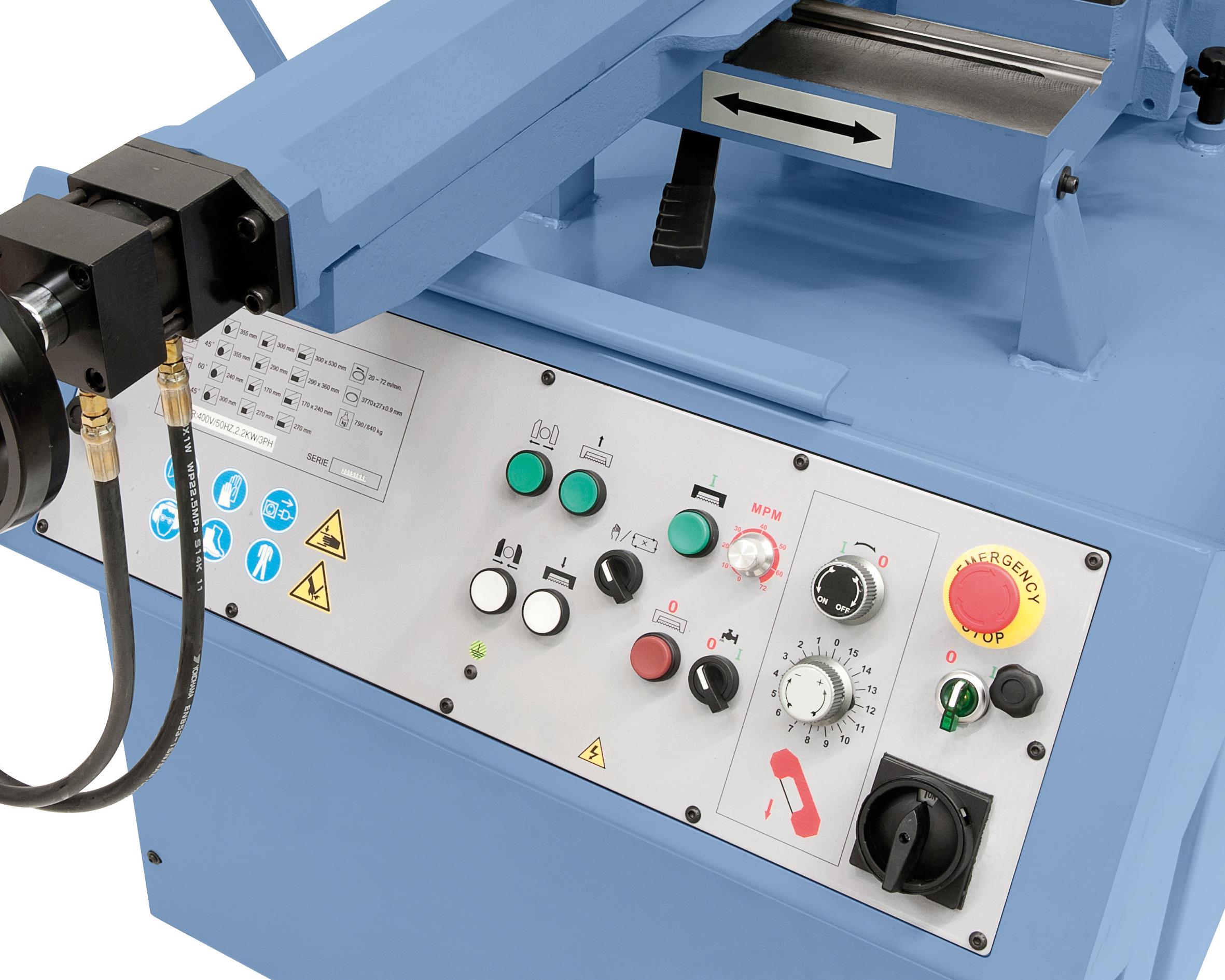

Drehschalter für stufenlose Schnittgeschwindigkeit und Regelventil für den Auflagedruck am ergonomisch angebrachten Bedientableau

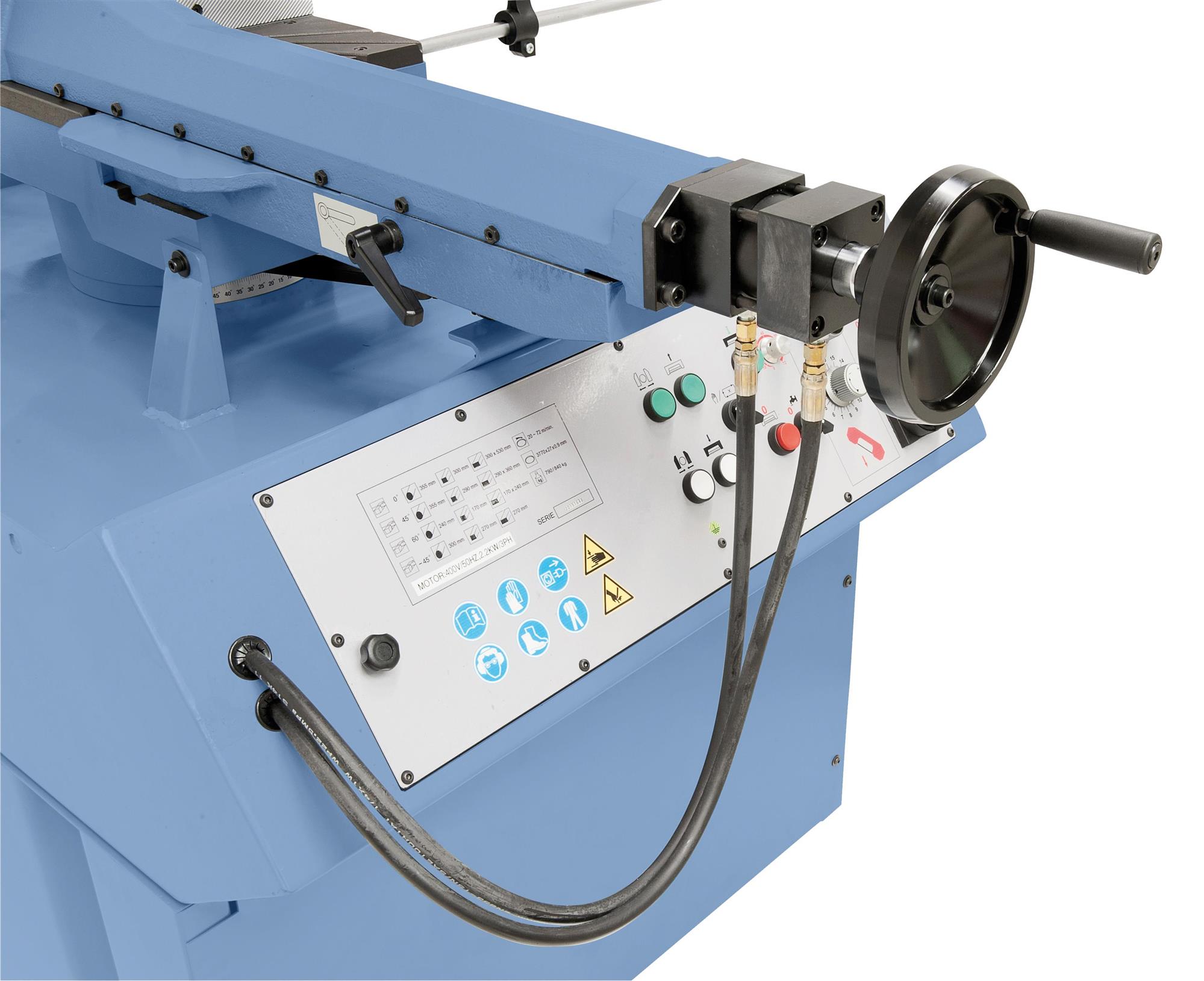

Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch.

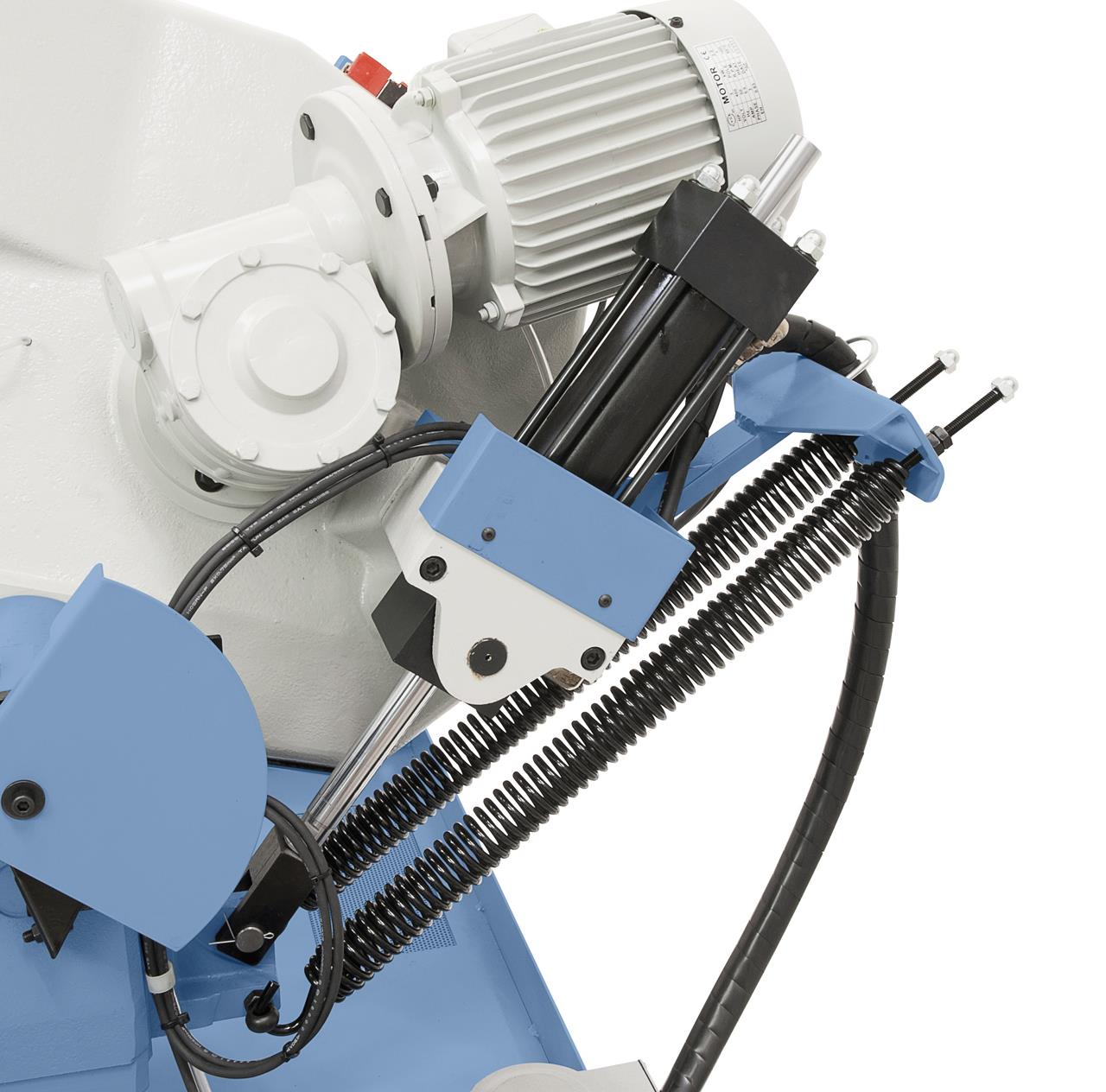

Serienmäßig mit Hydraulik-Absenkzylinder für stufen-loses Absenken des Sägebügels und automatischer Endabschaltung nach Materialdurchschnitt.

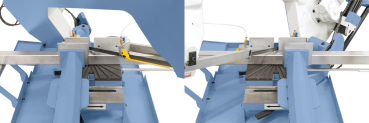

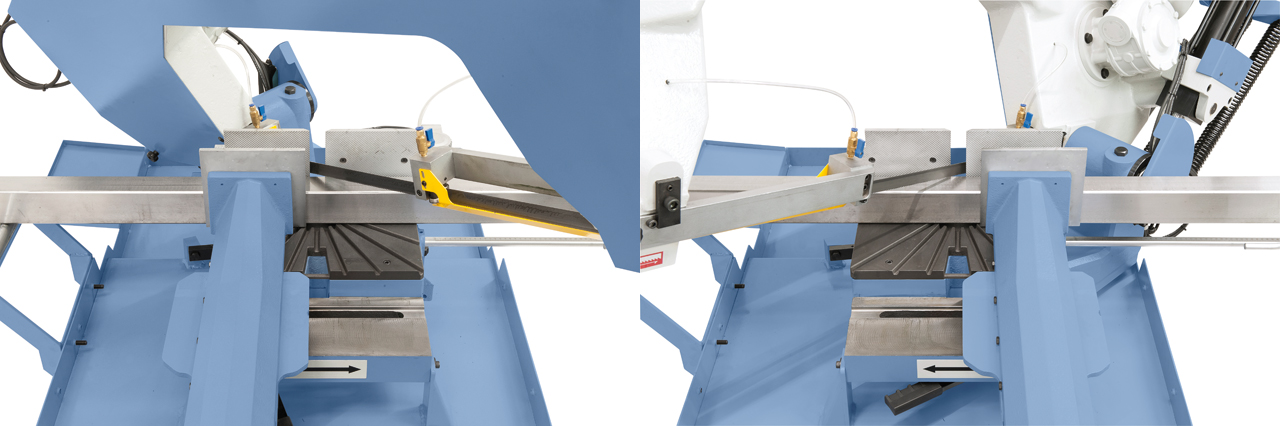

Schraubstock mit Schnellarretierung zum Doppelgehrungsschneiden verschiebbar
Beschreibung:Das Modell MBS 530 DGA-V ist eine halbautomatische Doppelgehrungsbandsäge für Gehrungsschnitte bis 60°. Die stufenlose Schnittgeschwindigkeit sowie der hydraulische Schraubstock ermöglichen ein komfortables Arbeiten. Dieses Modell garantiert durch ihre solide Bauweise ein präzises Schnittbild beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Ihren Einsatzbereich findet diese Maschine in Schlossereien, Reparaturbetrieben, im Formen- und Werkzeugbau, ...
Features:
- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
- Stufenlose Schnittgeschwindigkeit zur optimalen Anpassung an das Werkstück (20 - 70 m/min)
- Erhöhte Wirtschaftlichkeit durch halbautomatische Funktionsweise
- Wahlweise manueller oder halbautomatischer Sägebetrieb
- Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch
- Professionelle Bandsäge mit gutem Preis-Leistungsverhältnis
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und
- Bronze-Schneckenrad
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Hydraulisches Klemmen des Schraubstockes
- Hydraulische Absenkung des Sägebügels
- Heben des Sägebügels
Technische Spezifikation:
| Schnittbereich rund / quadrat 90° | 355 mm / 300 x 300 mm |
| Schnittbereich flach 90° | 530 x 300 mm |
| Schnittbereich rund / quadrat 45° R | 355 mm / 290 x 290 mm |
| Schnittbereich flach 45° R | 360 x 290 mm |
| Schnittbereich rund / quadrat 45° L | 300 mm / 270 x 270 mm |
| Schnittbereich flach 45° L | 270 x 270 mm |
| Schnittbereich rund / quadrat 60° R | 240 mm / 170 x 170 mm |
| Arbeitshöhe | 965 mm |
| Sägebandabmessung | 3770 x 34 x 1,1 mm |
| Schnittgeschwindigkeit, stufenlos | 20 – 70 m/min |
| Kühlmittelpumpe | 100 W |
| Motor-Abgabeleistung S1 100% | 2,2 kW |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW |
| Spannung | 400 V |
| Maschinenabmessung (L x T x H) | 2200 x 1400 x 2050 mm |
| Gewicht ca. | 640 kg |
Lieferumfang:
- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Hydraulischer Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Das serienmäßige Manometer ermöglicht ein optimales Einstellen der Sägebandspannung.
Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
Drehschalter für stufenlose Schnittgeschwindigkeit und Regelventil für den Auflagedruck am ergonomisch angebrachten Bedientableau
Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch.
Serienmäßig mit Hydraulik-Absenkzylinder für stufen-loses Absenken des Sägebügels und automatischer Endabschaltung nach Materialdurchschnitt.
Schraubstock mit Schnellarretierung zum Doppelgehrungsschneiden verschiebbar
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
