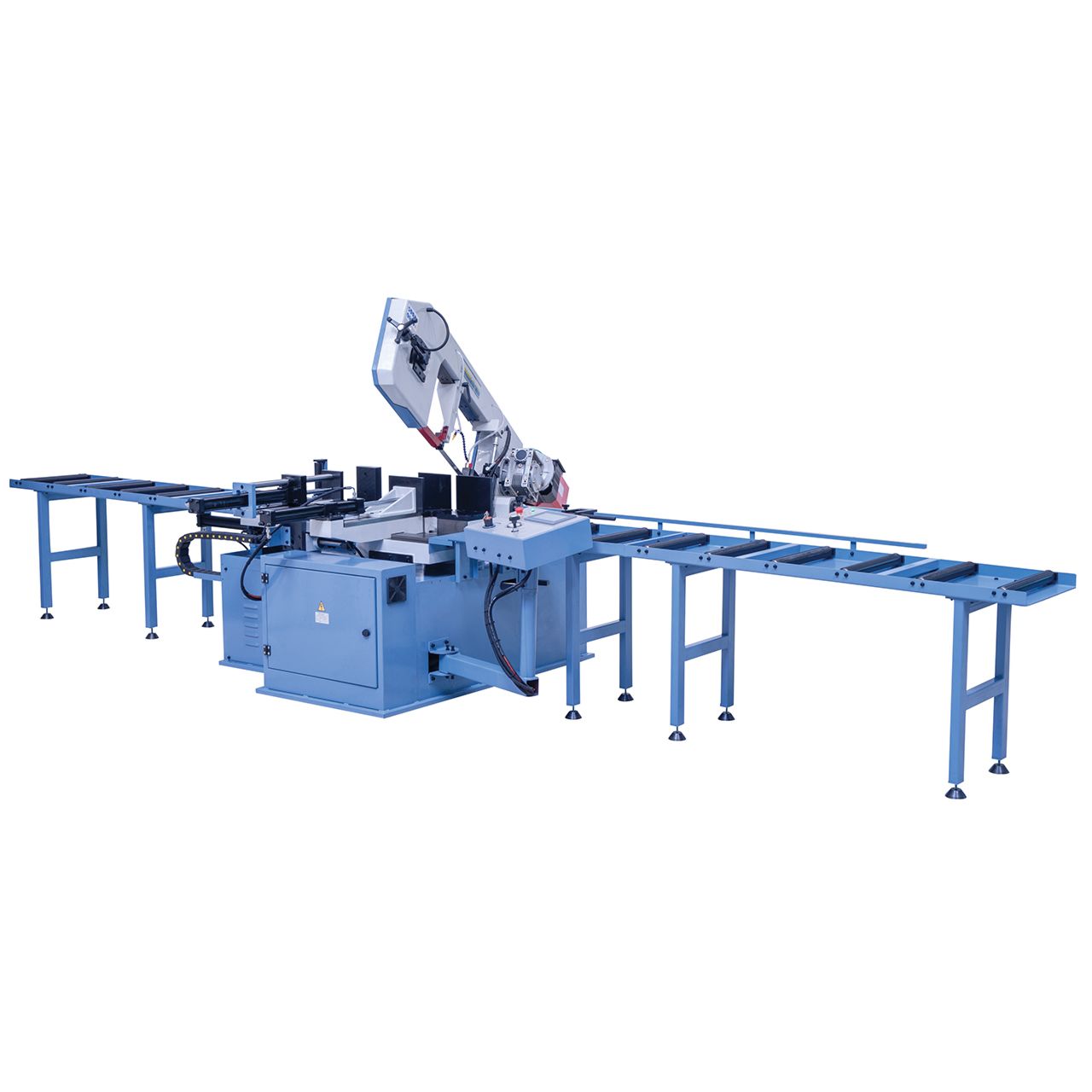

04-1731XL Bernardo Vollautomatische Gehrungsbandsäge CGS 330 VAG
04-1731XL Bernardo Vollautomatische Gehrungsbandsägen Vollautomatische Gehrungsbandsäge CGS 330 VAG *

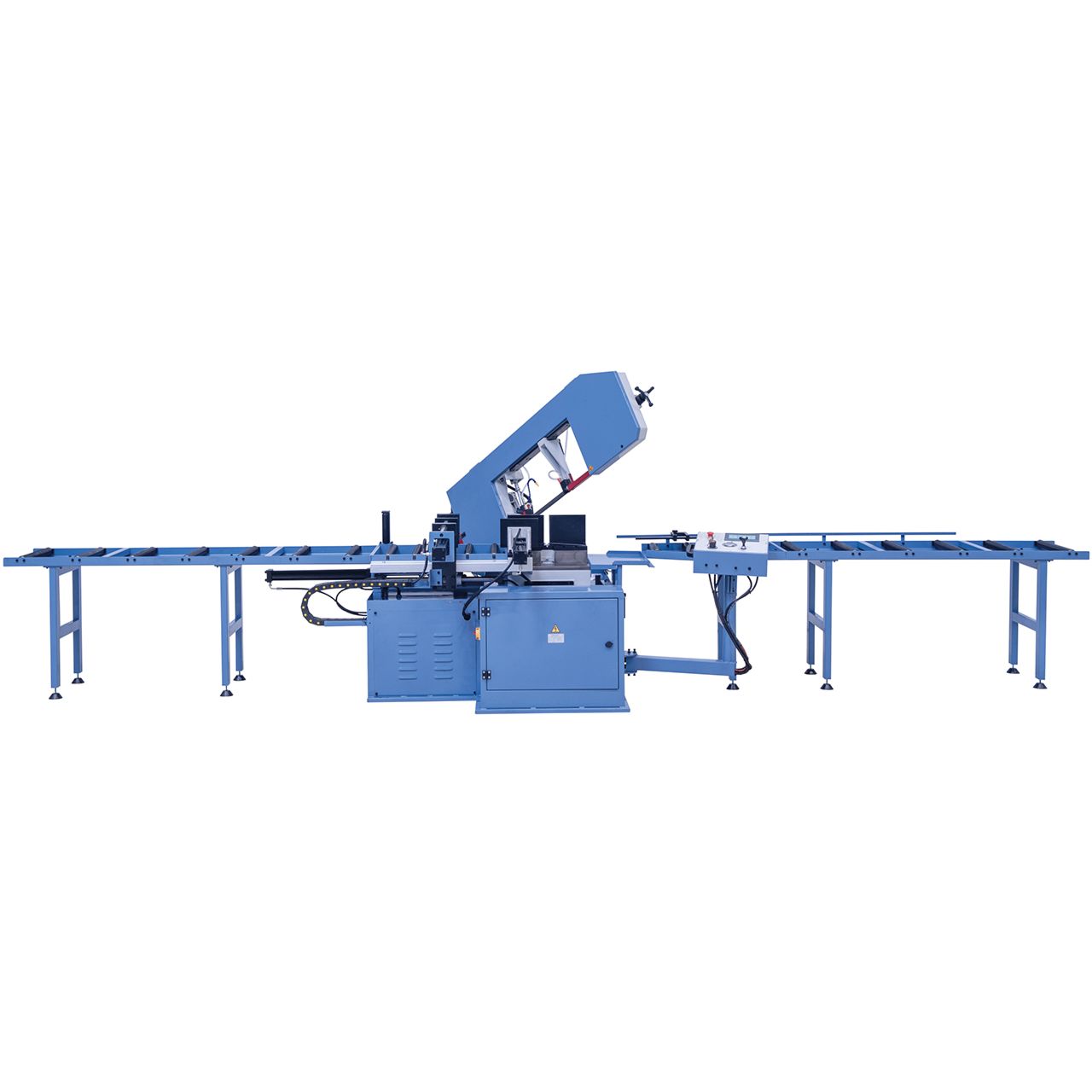

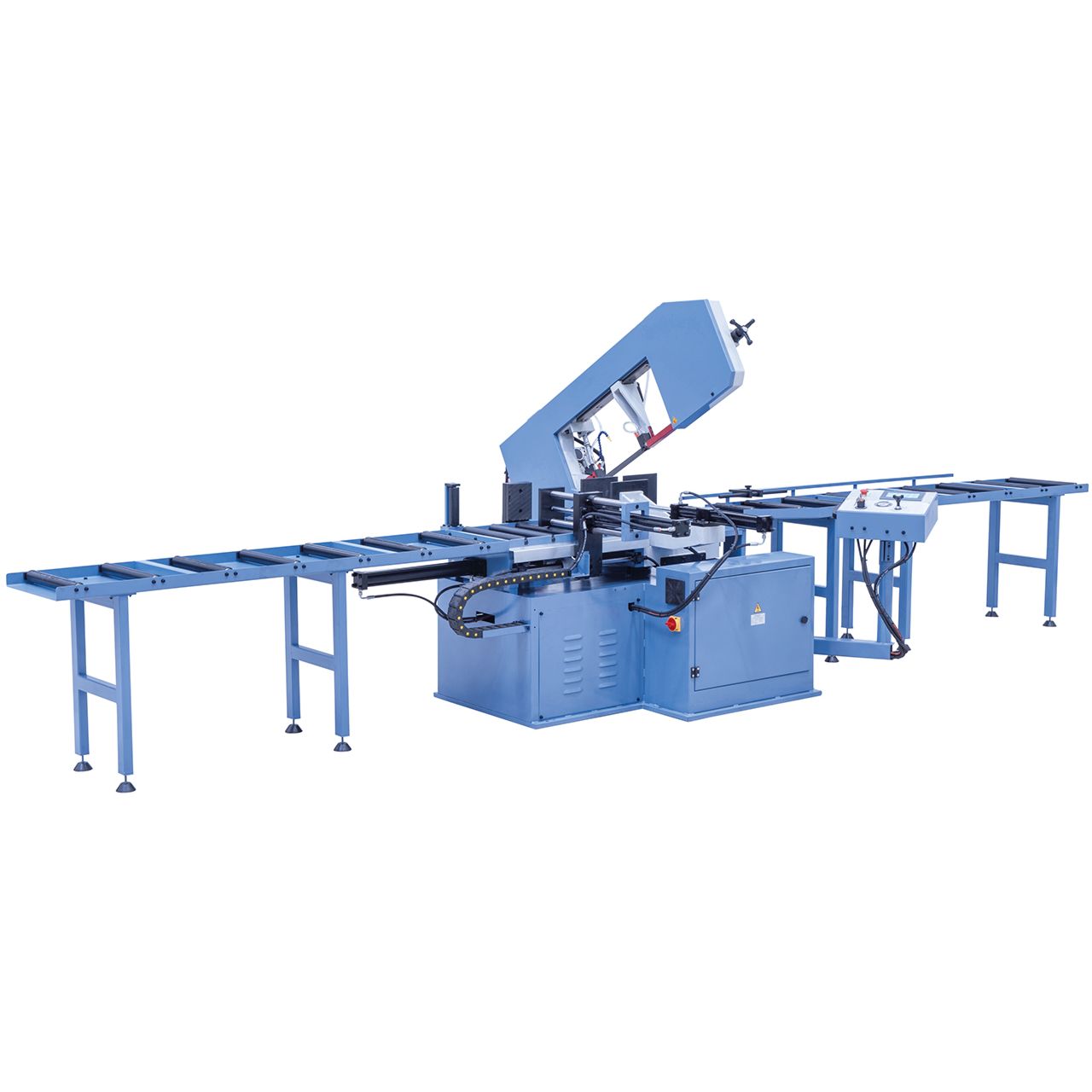

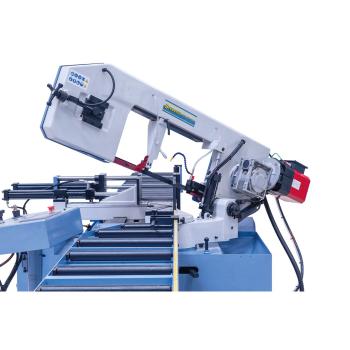

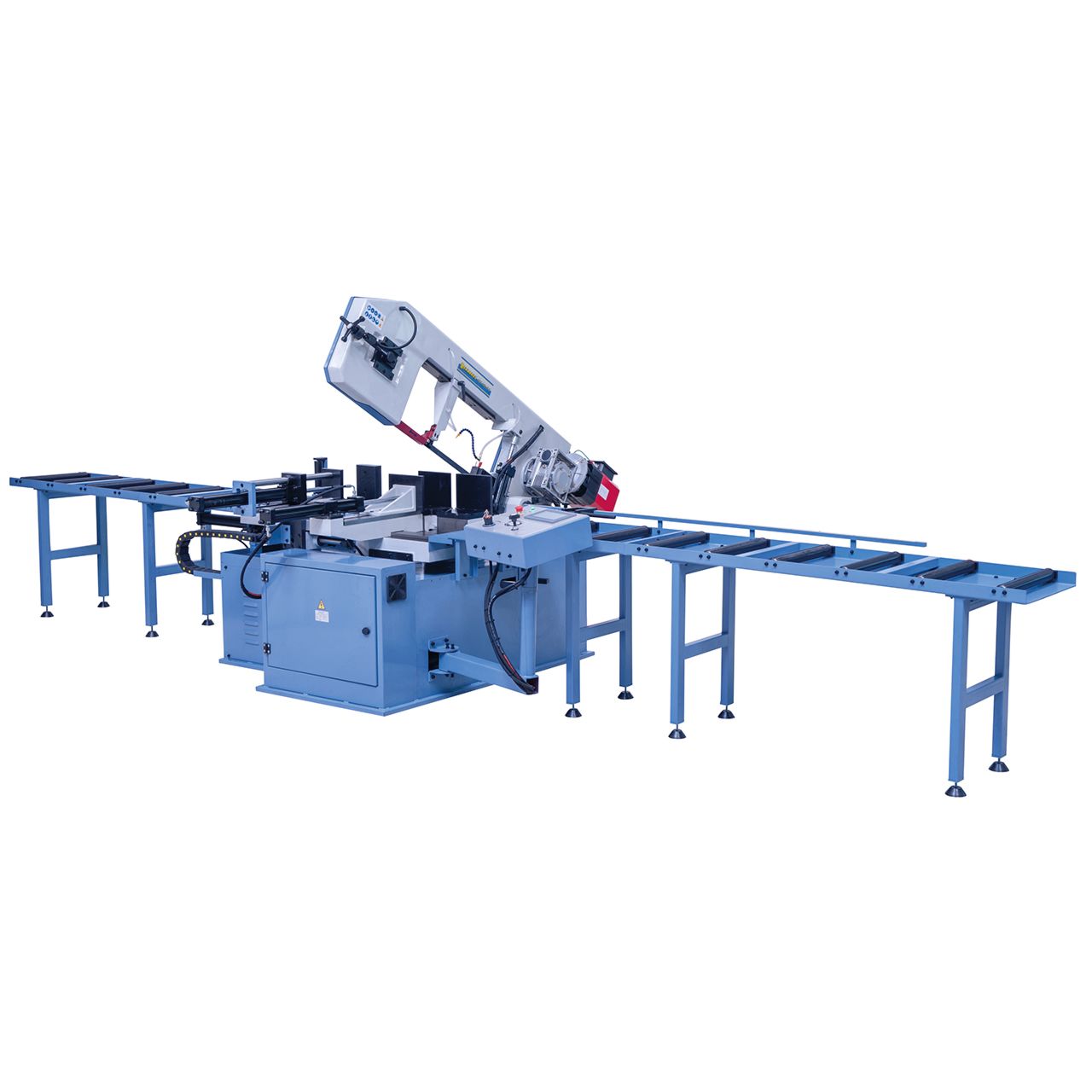

Beschreibung:Das Modell CGS 330 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Features:
Technische Spezifikation:
* mit 2 Rollenbahnen 6580 mm
Lieferumfang:

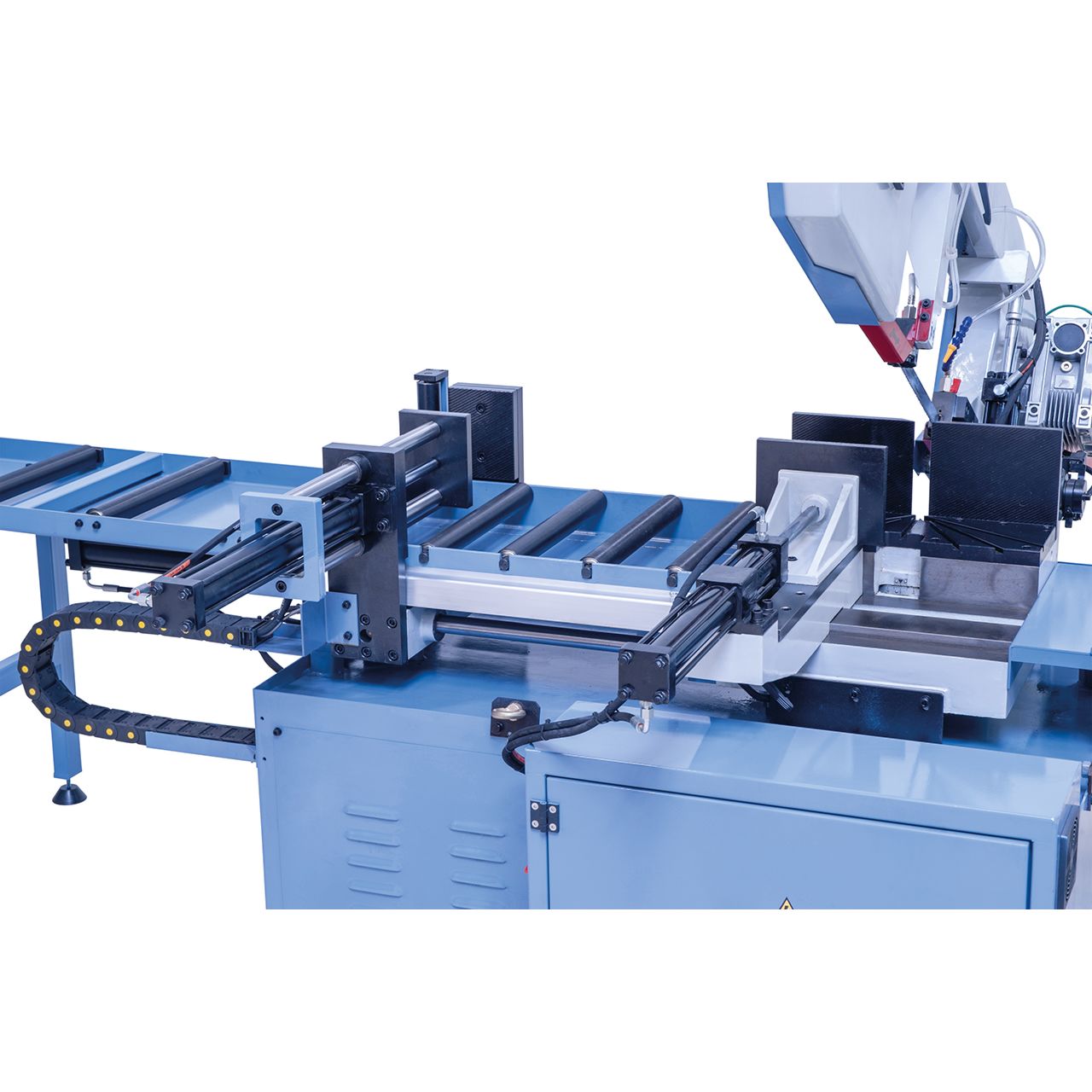

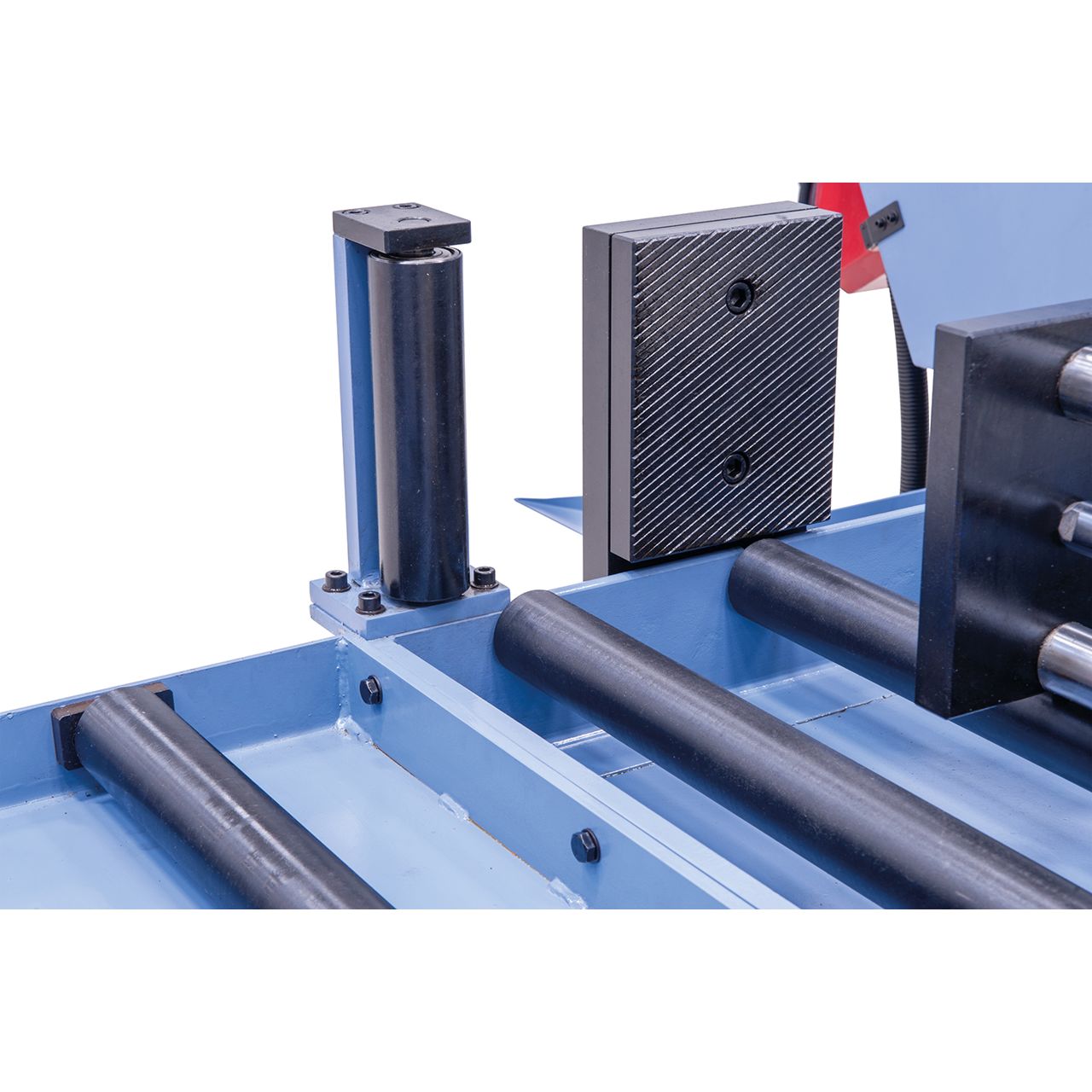

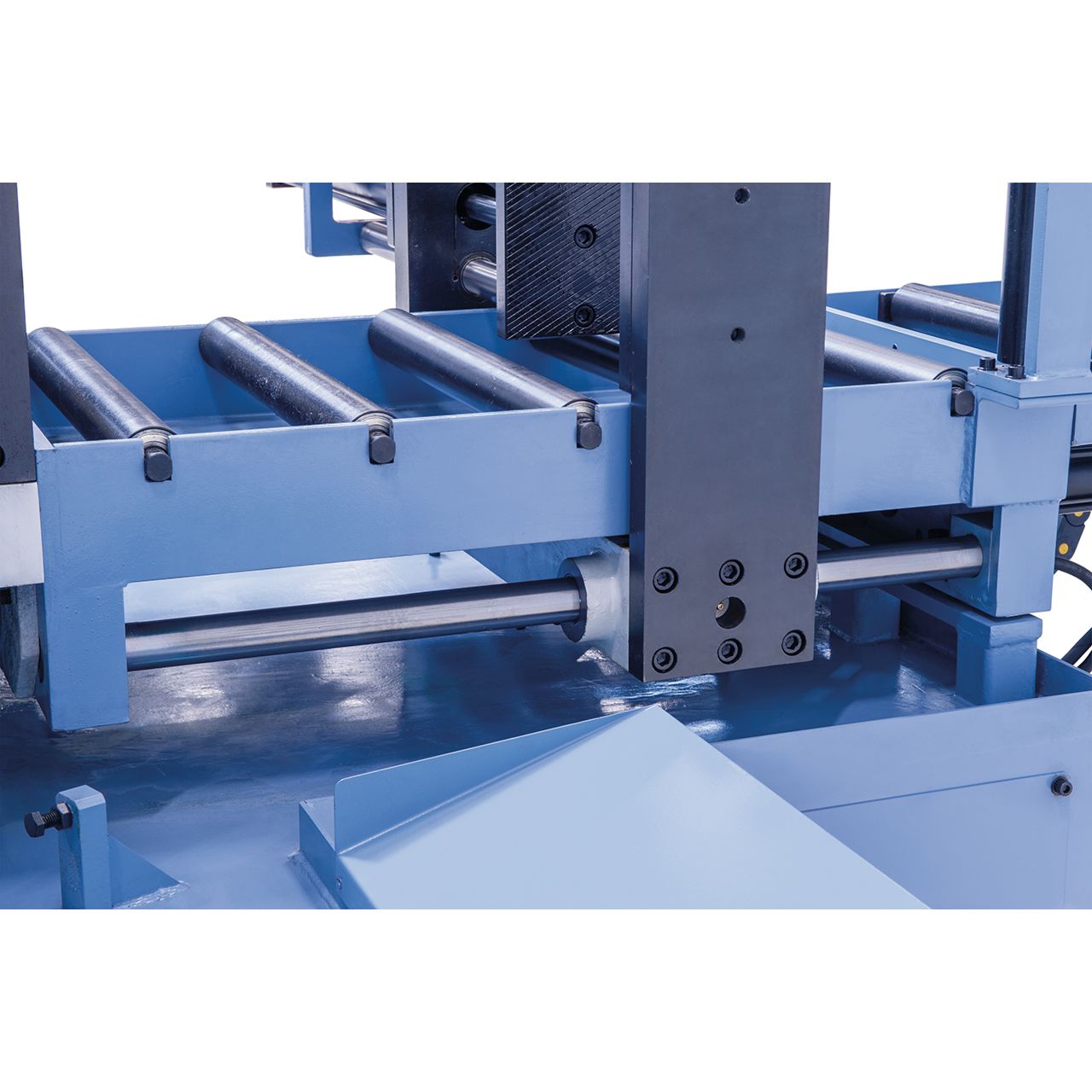

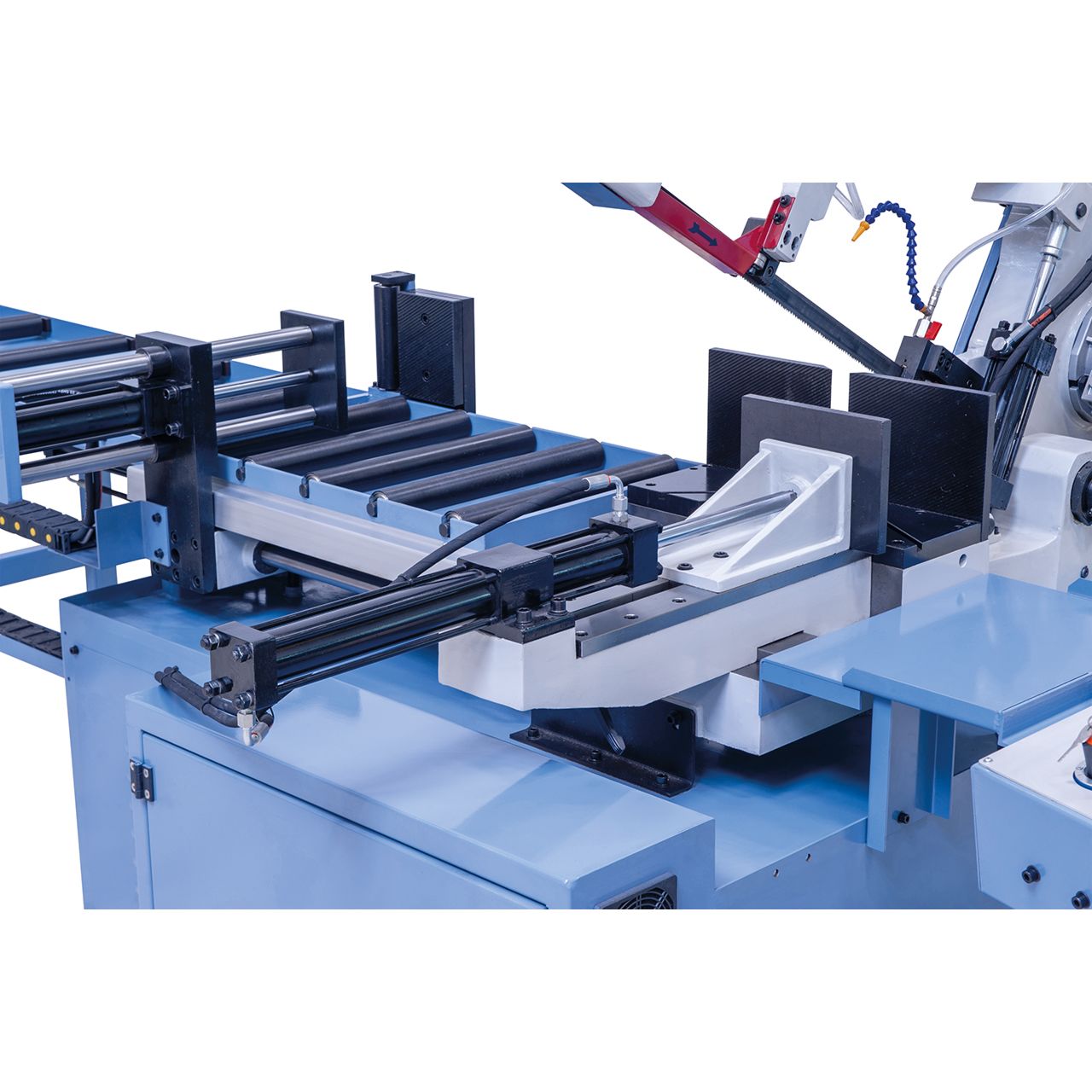

Präzisions-Führung und Hydraulikantrieb für höchste Positioniergenauigkeit des Werkstückes.
Präzisions-Führung und Hydraulikantrieb für höchste Positioniergenauigkeit des Werkstückes.

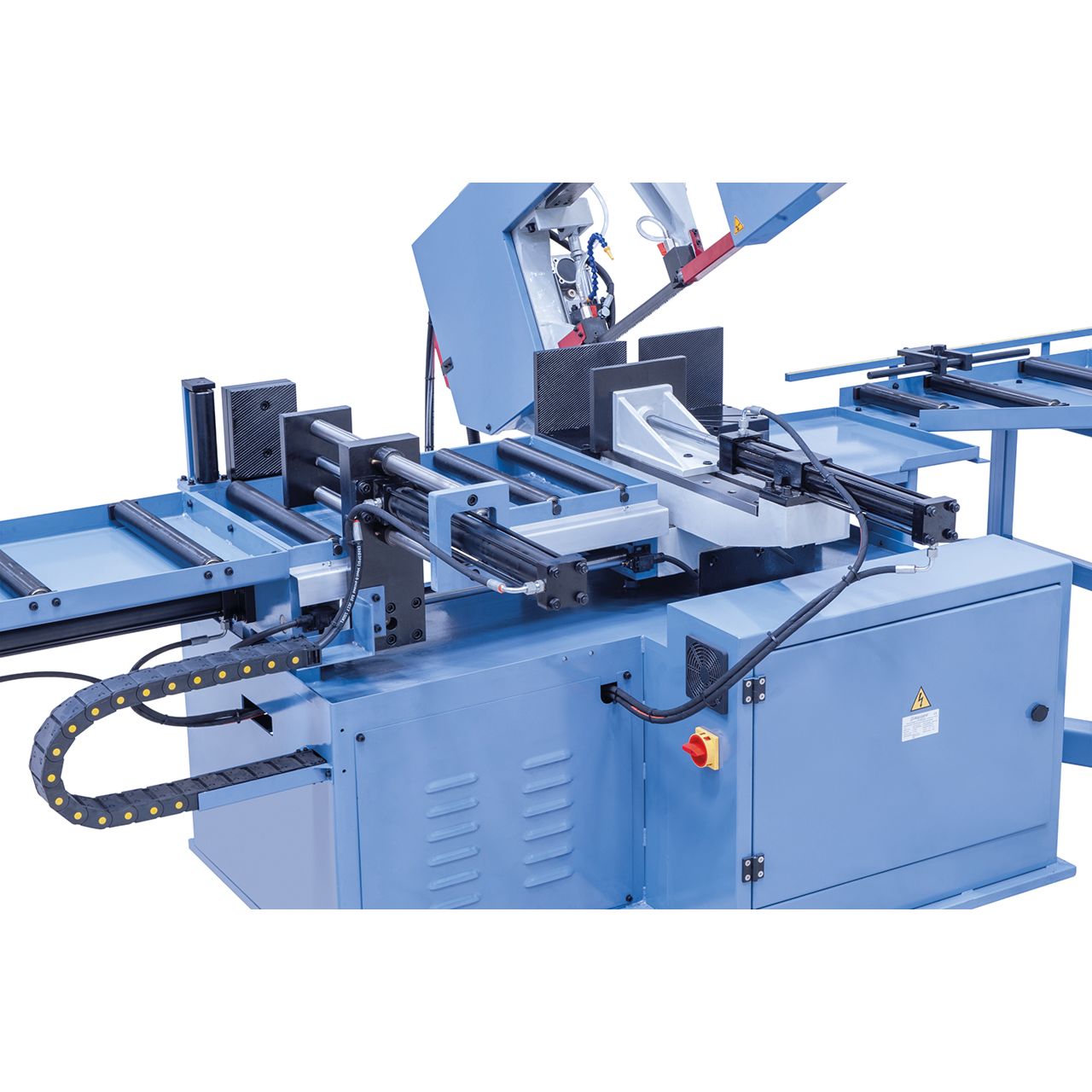

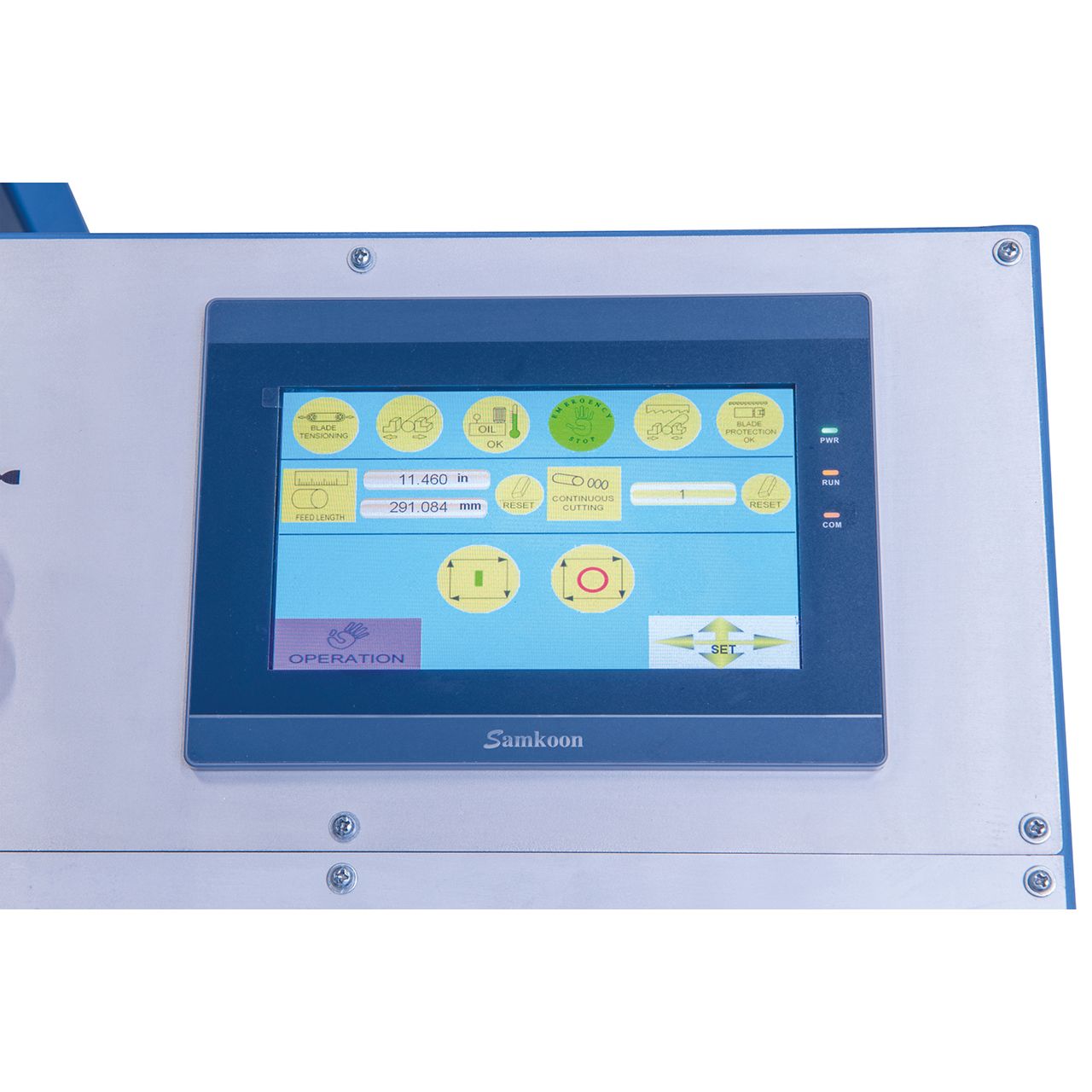

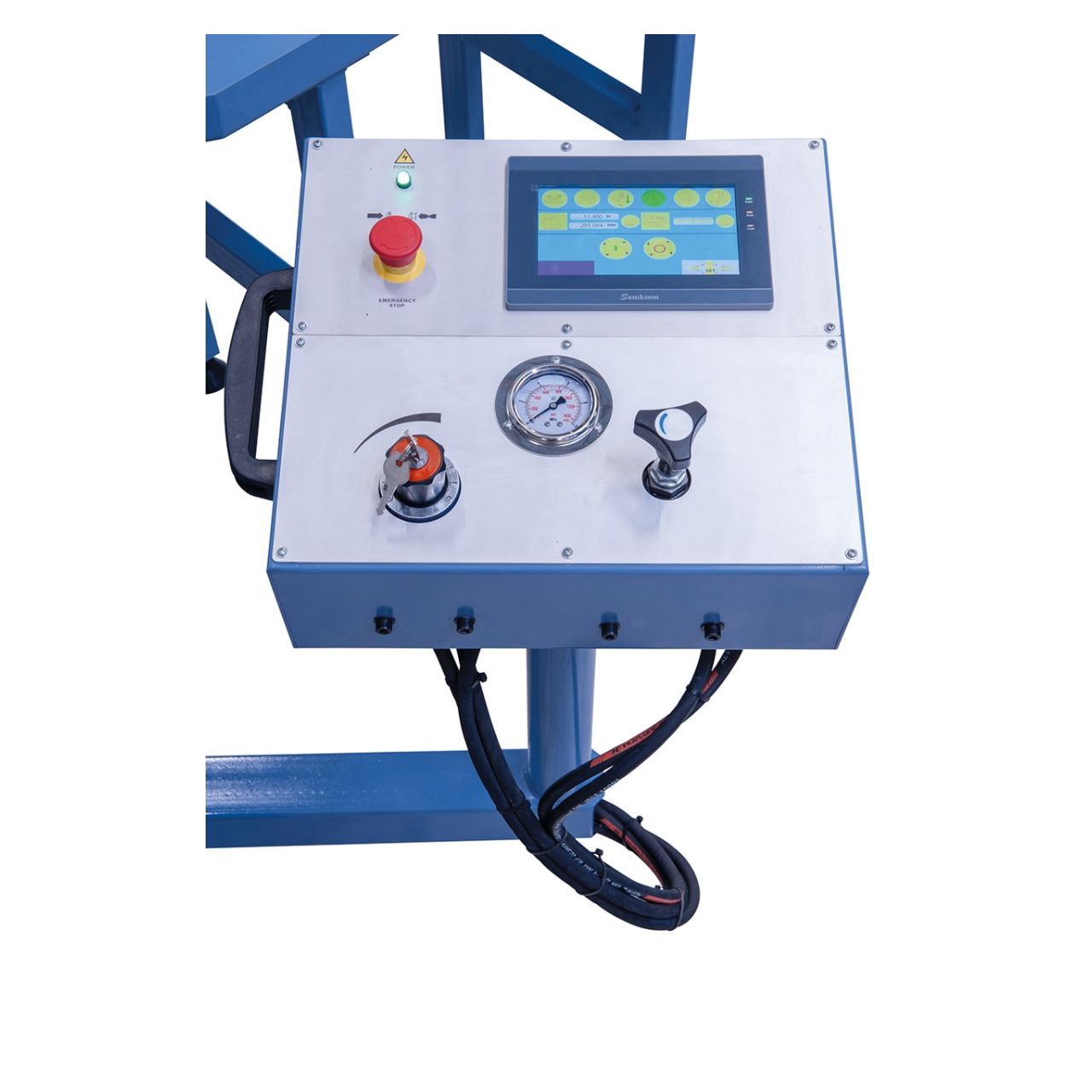

Sämtliche Einstellungen erfolgen über eine übersichtliche PLC-Steuerung.

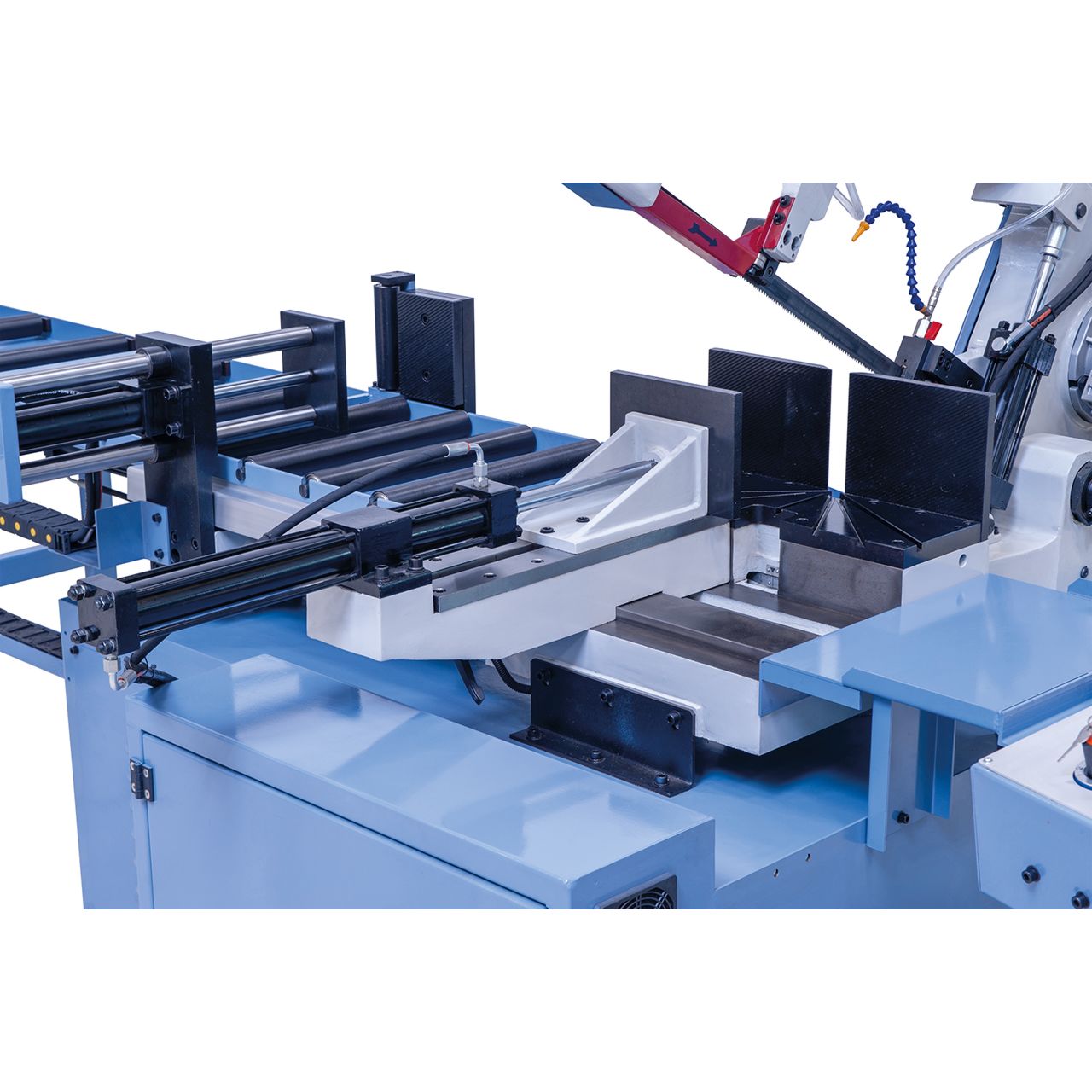

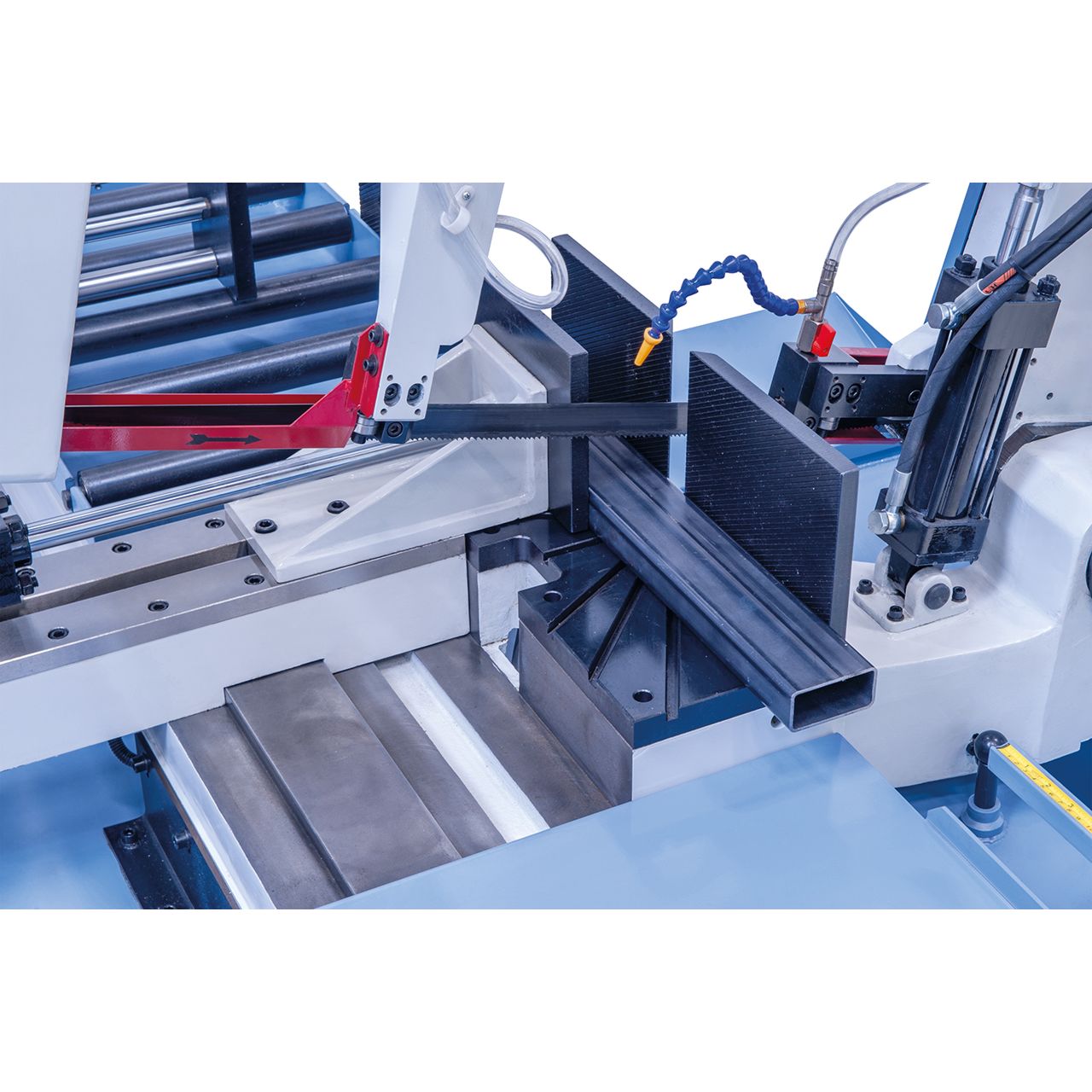

Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.
Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.

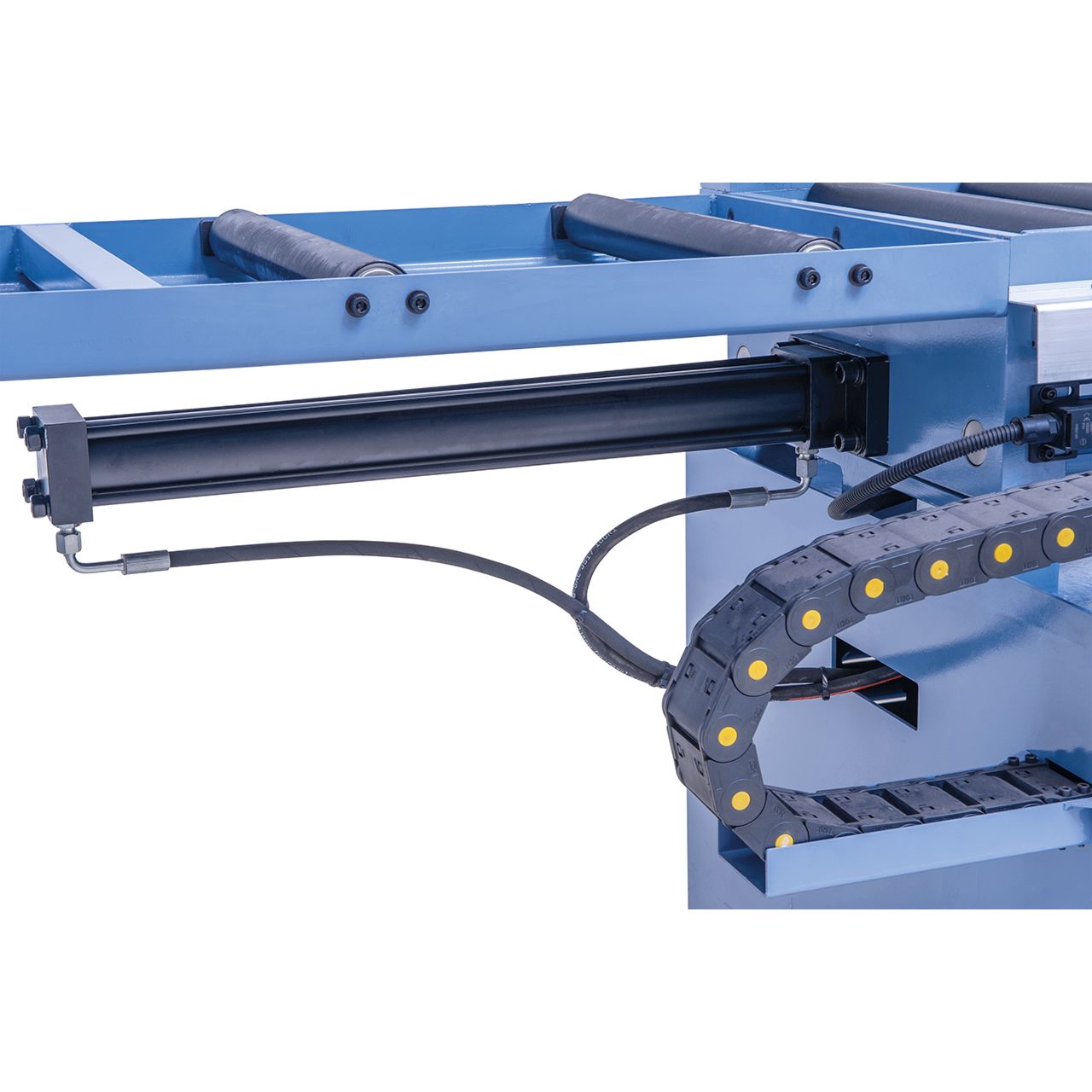

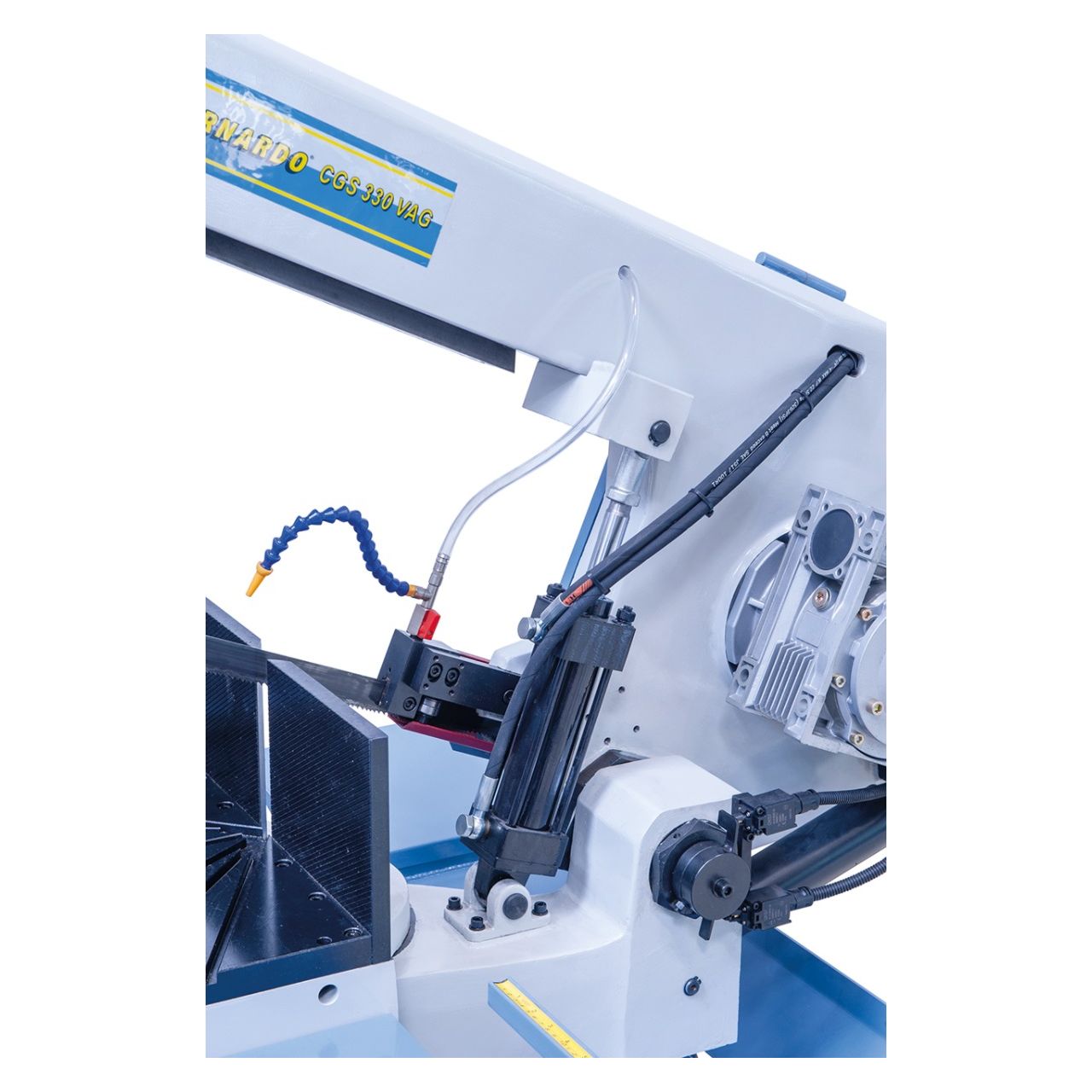

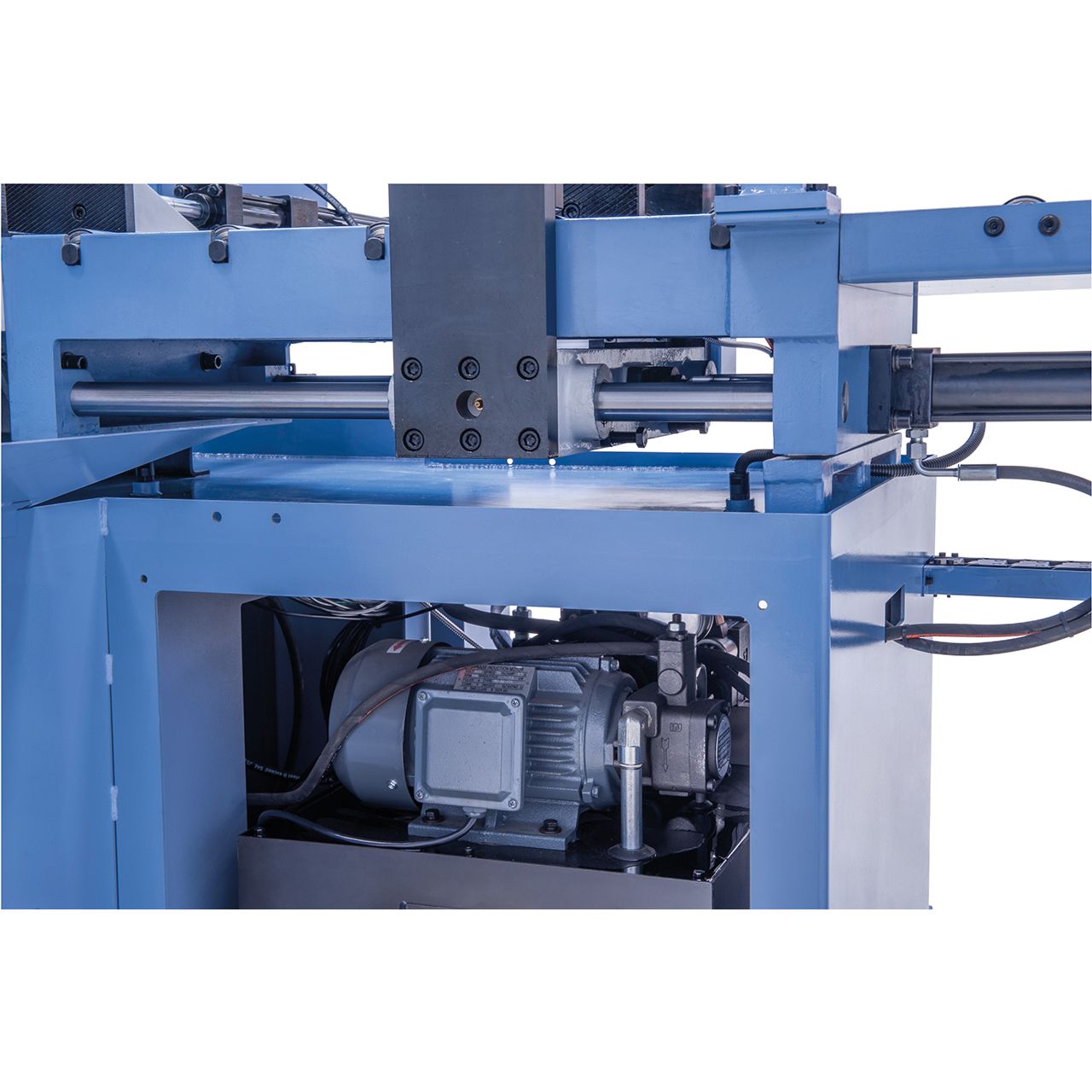

Stark dimensionierter Hydraulikzylinder, für Dauerbetrieb ausgelegt
Beschreibung:Das Modell CGS 330 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Features:
- Vollautomatische Funktionsweise inklusive automatischer Sägearm-Anhebung
- Verwindungsfreier, stark dimensionierter Sägearm für präzise Schnittergebnisse

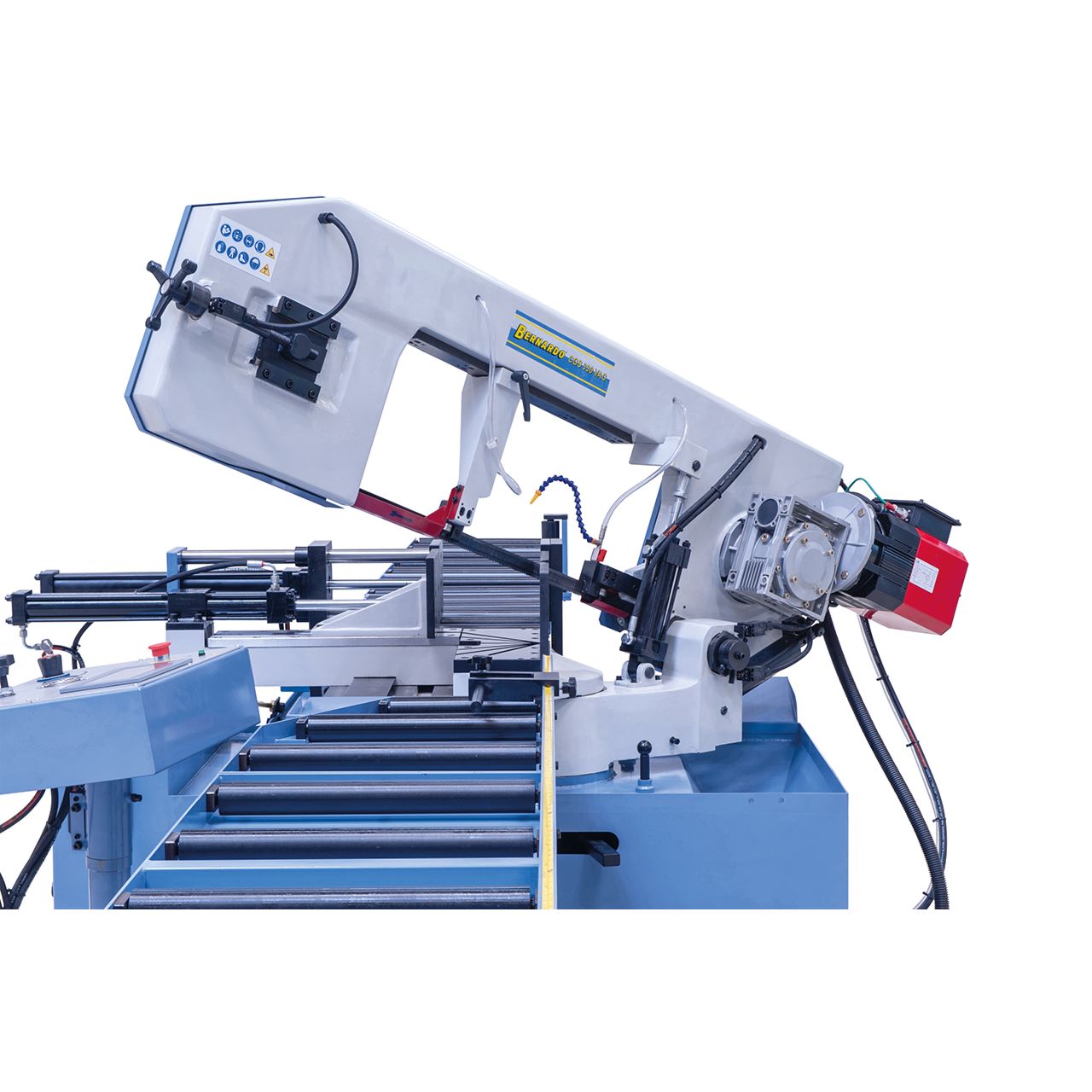

- Schwenkbarer Sägebügel für Gehrungsschnitte bis 60°
- PLC-Steuerung mit Programm-Speicherplätzen zum Eingeben der benötigten Stückzahl und Schnittlänge, mit automatischer Endabschaltung bei Programmende
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels

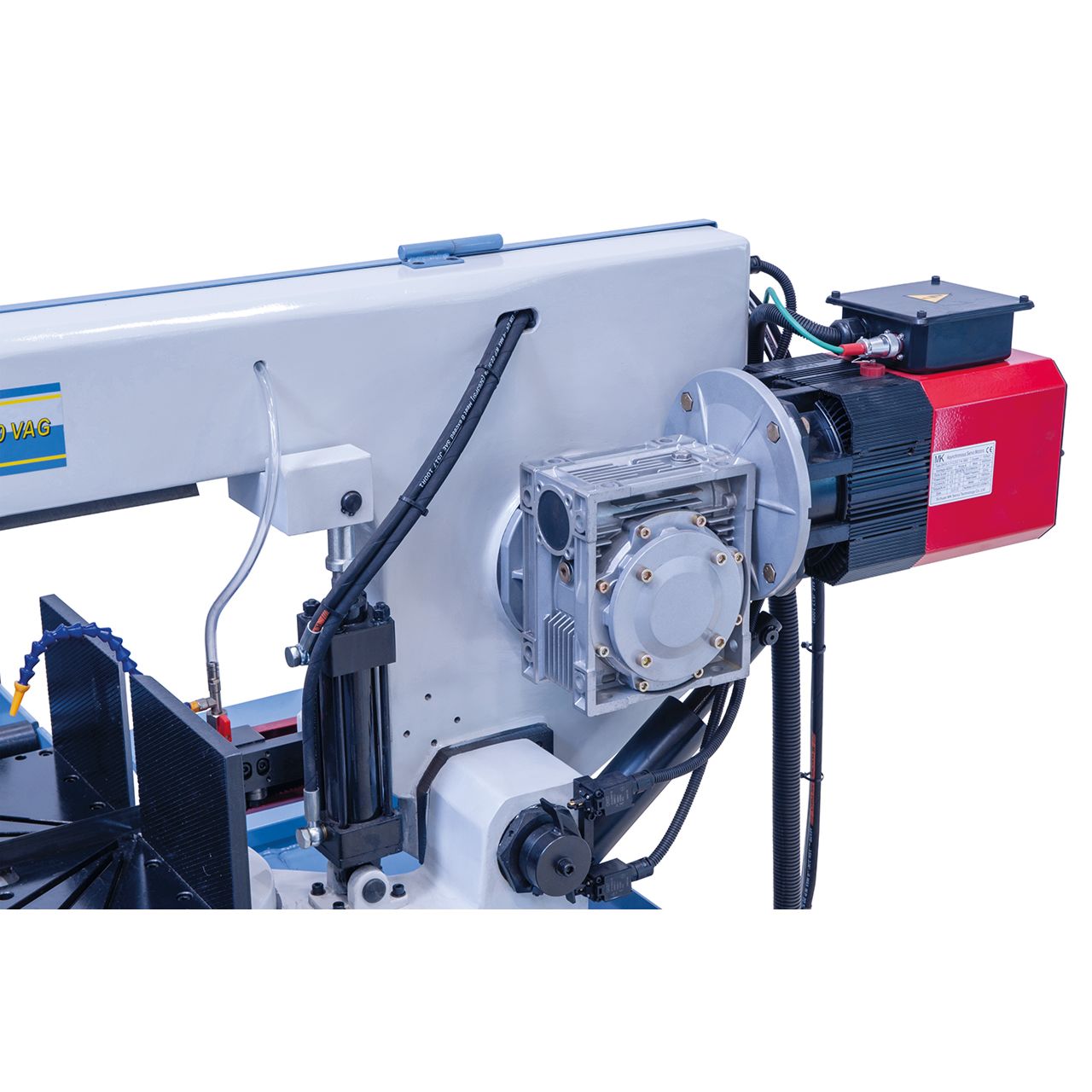

- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Schneckenrad
- Stufenlose Einstellung der Schnittgeschwindigkeit von 10 - 60 m/min mittels Frequenzumrichter

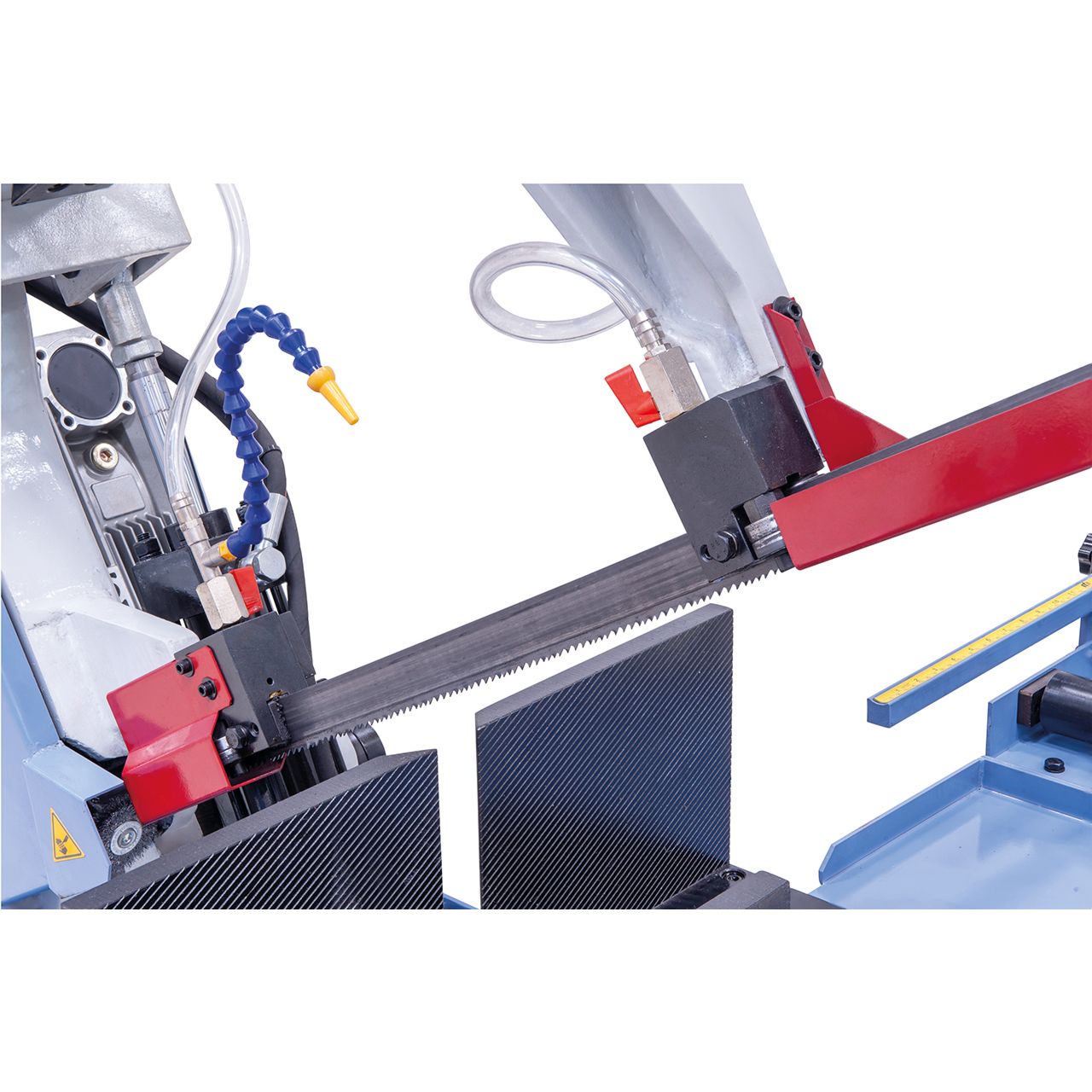

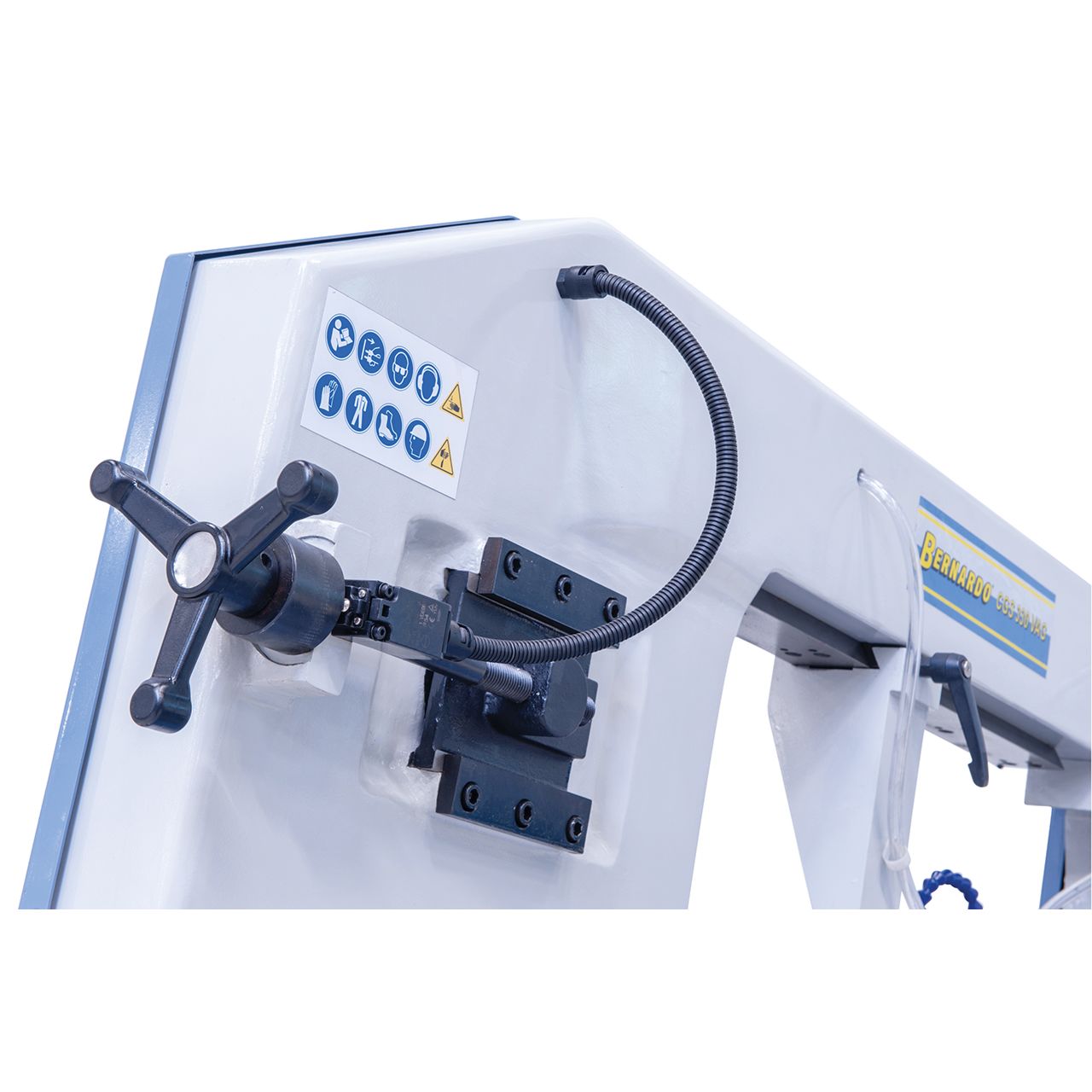

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss
Technische Spezifikation:
| Schnittbereich rund / quadrat 90° | 330 mm / 250 x 250 mm |
| Schnittbereich flach 90° | 460 x 250 mm |
| Schnittbereich rund / quadrat 45° R | 305 mm / 250 x 250 mm |
| Schnittbereich flach 45° R | 305 x 250 mm |
| Schnittbereich rund / quadrat 45° L | 305 mm / 250 x 250 mm |
| Schnittbereich flach 45° L | 305 x 250 mm |
| Schnittbereich rund / quadrat 60° R | 205 mm / 205 x 205 mm |
| Schnittbereich flach 60° R | 205 x 250 mm |
| Arbeitshöhe | 860 mm |
| Sägebandabmessung | 3960 x 34 x 1,1 mm |
| Schnittgeschwindigkeit, stufenlos | 10 - 60 m/min |
| Kühlmittelpumpe | 0,045 kW |
| Motorleistung | 2,2 kW |
| Spannung | 400 V |
| Maschinenabmessung (L x T x H) | 2380 x 1740* x 2000 mm |
| Gewicht ca. | 1420 kg |
Lieferumfang:
- Sägeband
- Werkstückanschlag
- Hydraulischer Schnellspannschraubstock
- Hydraulischer Werkstückvorschub
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Frequenzumrichter
- Motorschutzschalter
- Automatische Endabschaltung
- Schnittdruckregulierung
- PLC-Steuerung
- Automatische Bandbruchkontrolle

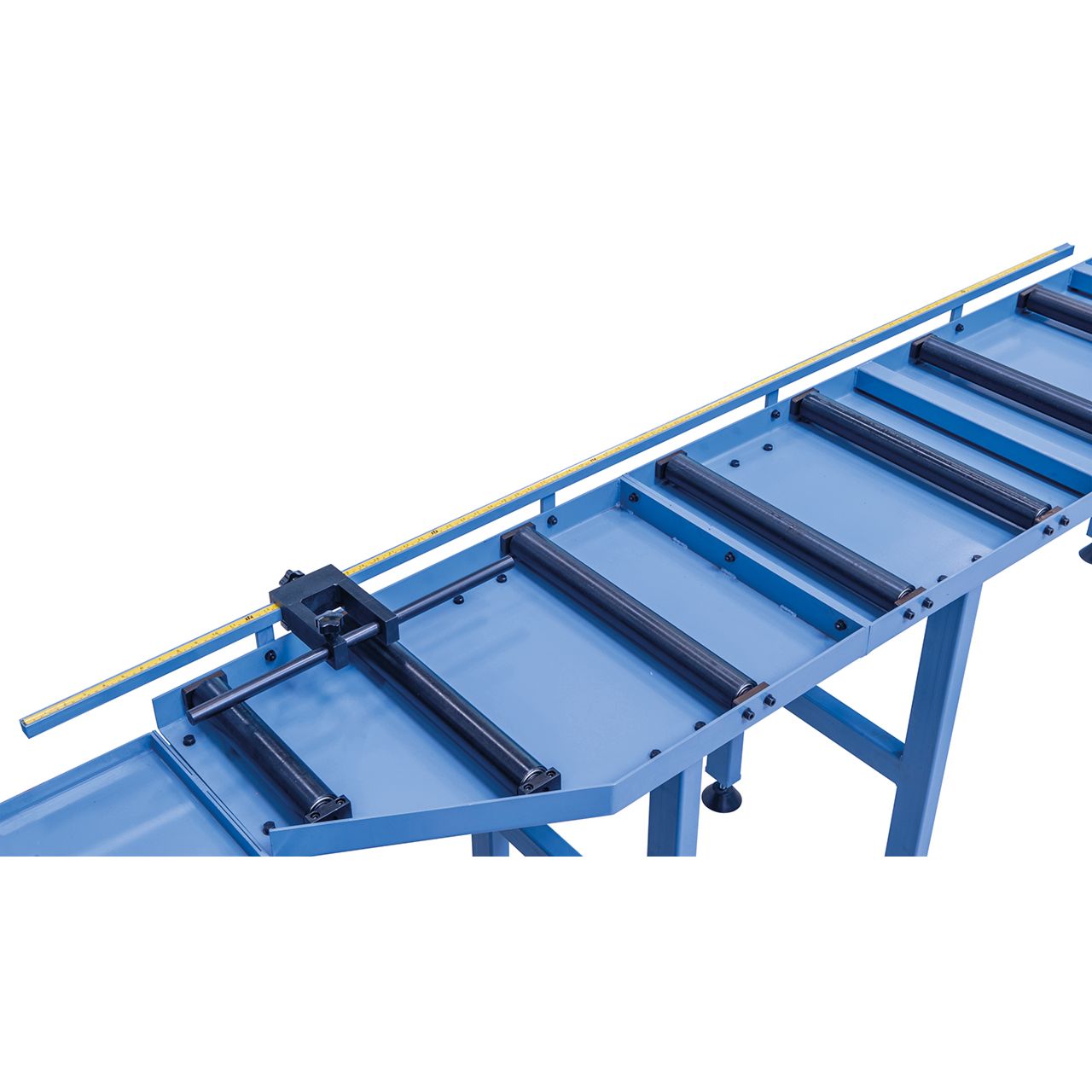

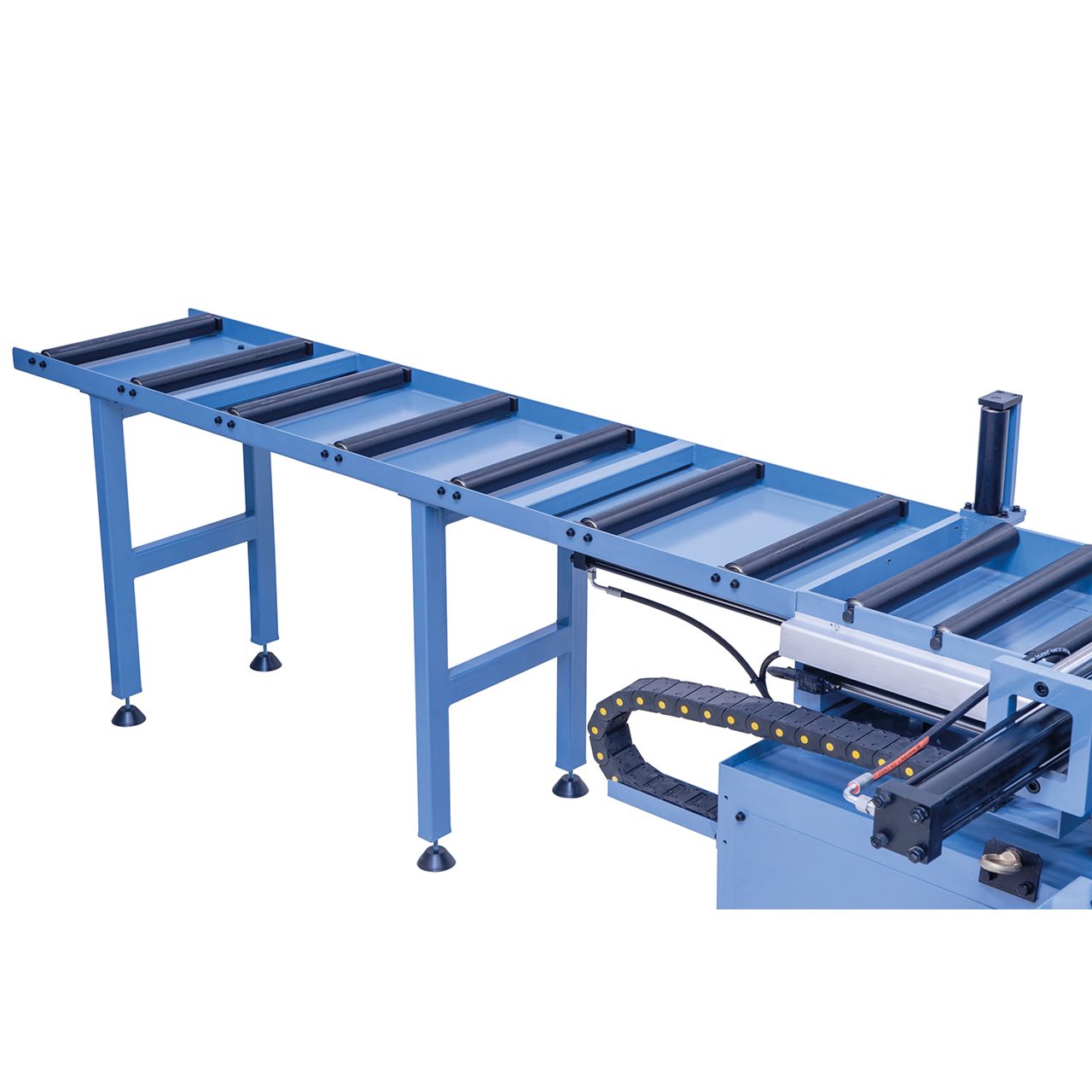

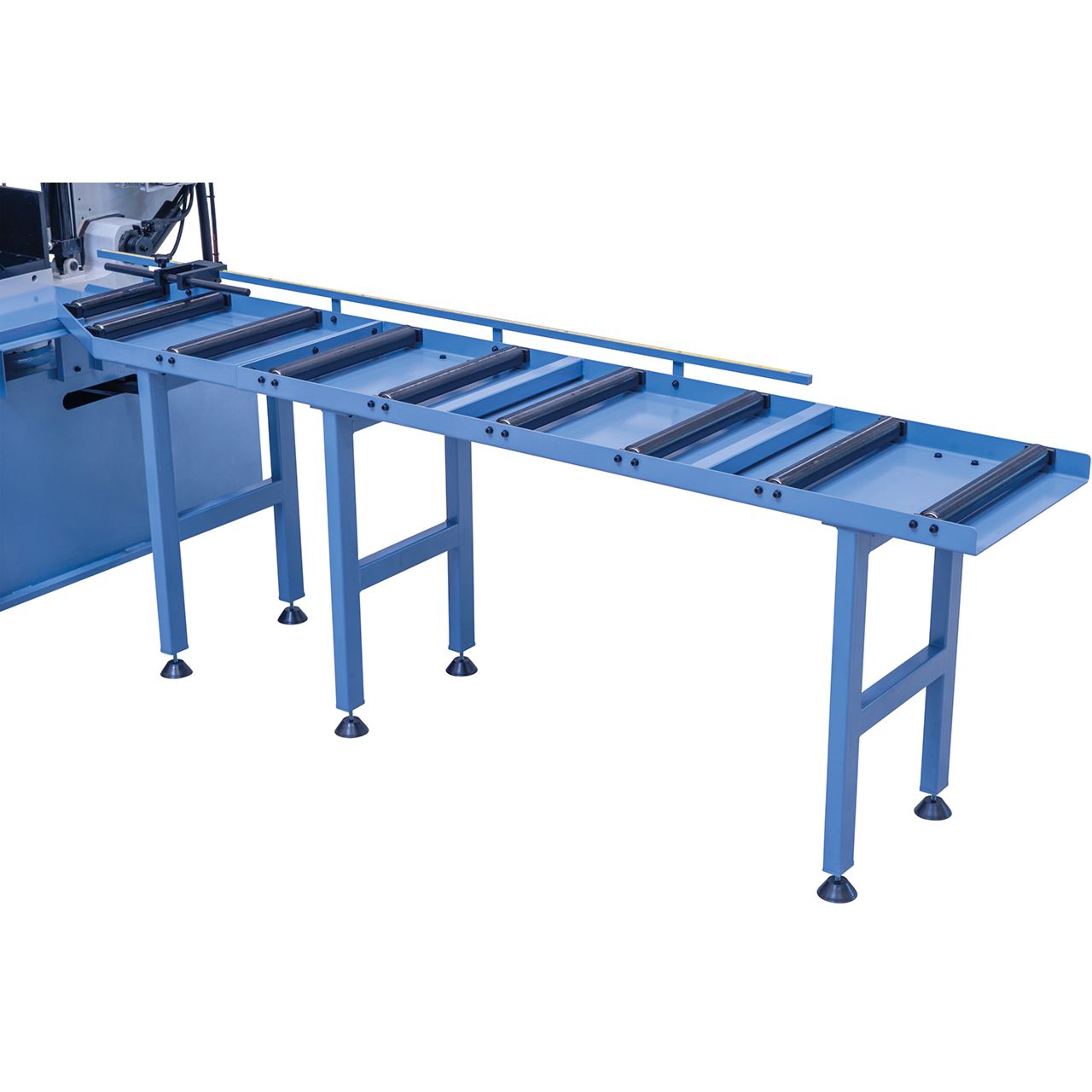

- 2 Rollenbahnen

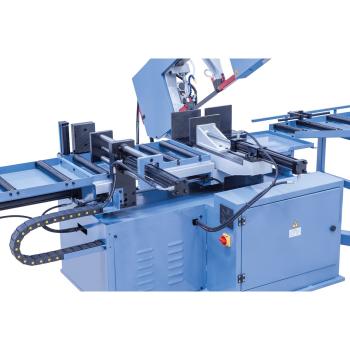

Präzisions-Führung und Hydraulikantrieb für höchste Positioniergenauigkeit des Werkstückes.
Präzisions-Führung und Hydraulikantrieb für höchste Positioniergenauigkeit des Werkstückes.
Sämtliche Einstellungen erfolgen über eine übersichtliche PLC-Steuerung.
Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.
Hydraulischer Schraubstock zum Gehrungsschneiden verschiebbar.
Stark dimensionierter Hydraulikzylinder, für Dauerbetrieb ausgelegt
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
