05-1404 Bernardo Flachschleifmaschinen FSM 2040
05-1404 Bernardo Flachschleifmaschinen FSM 2040

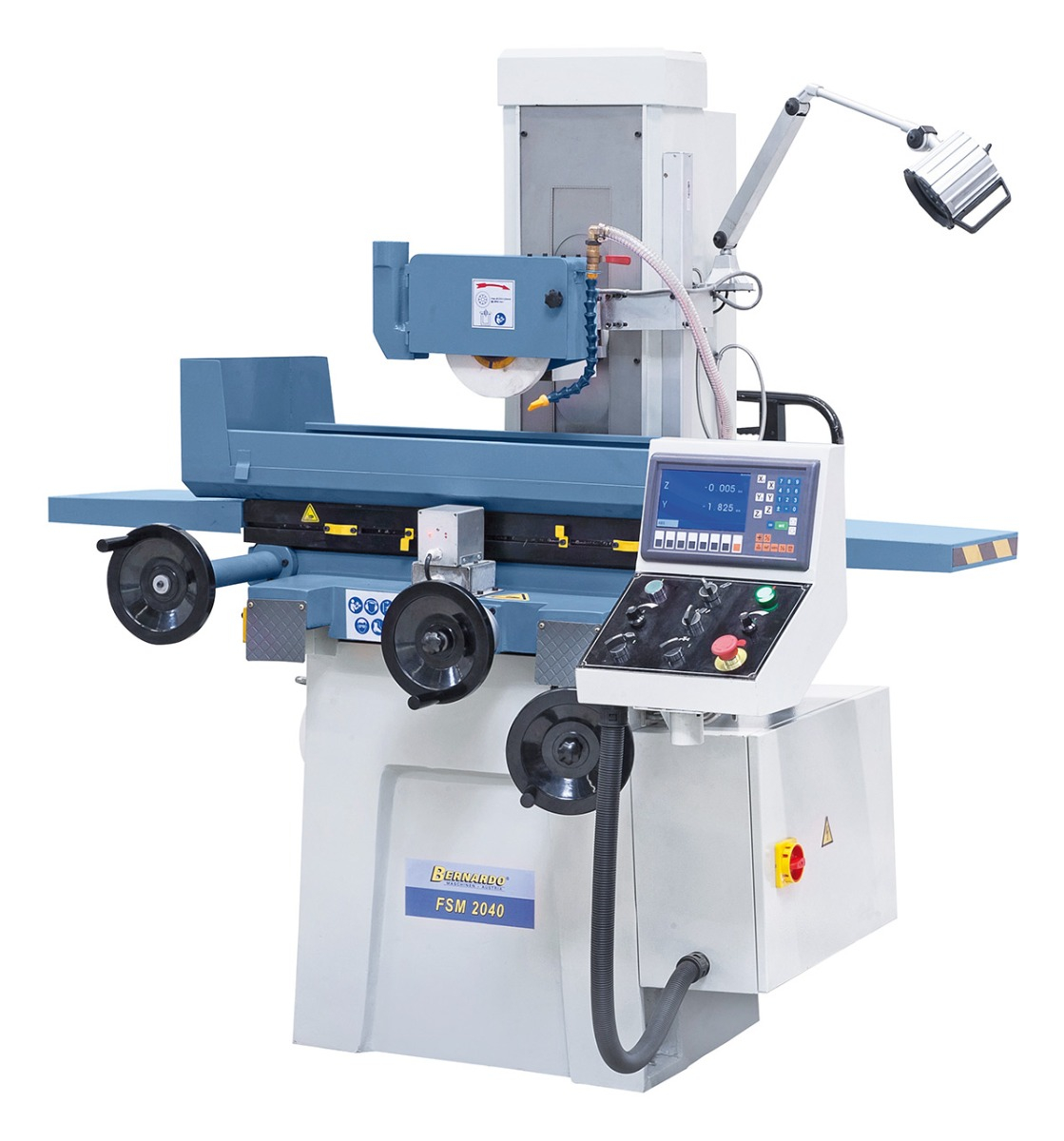

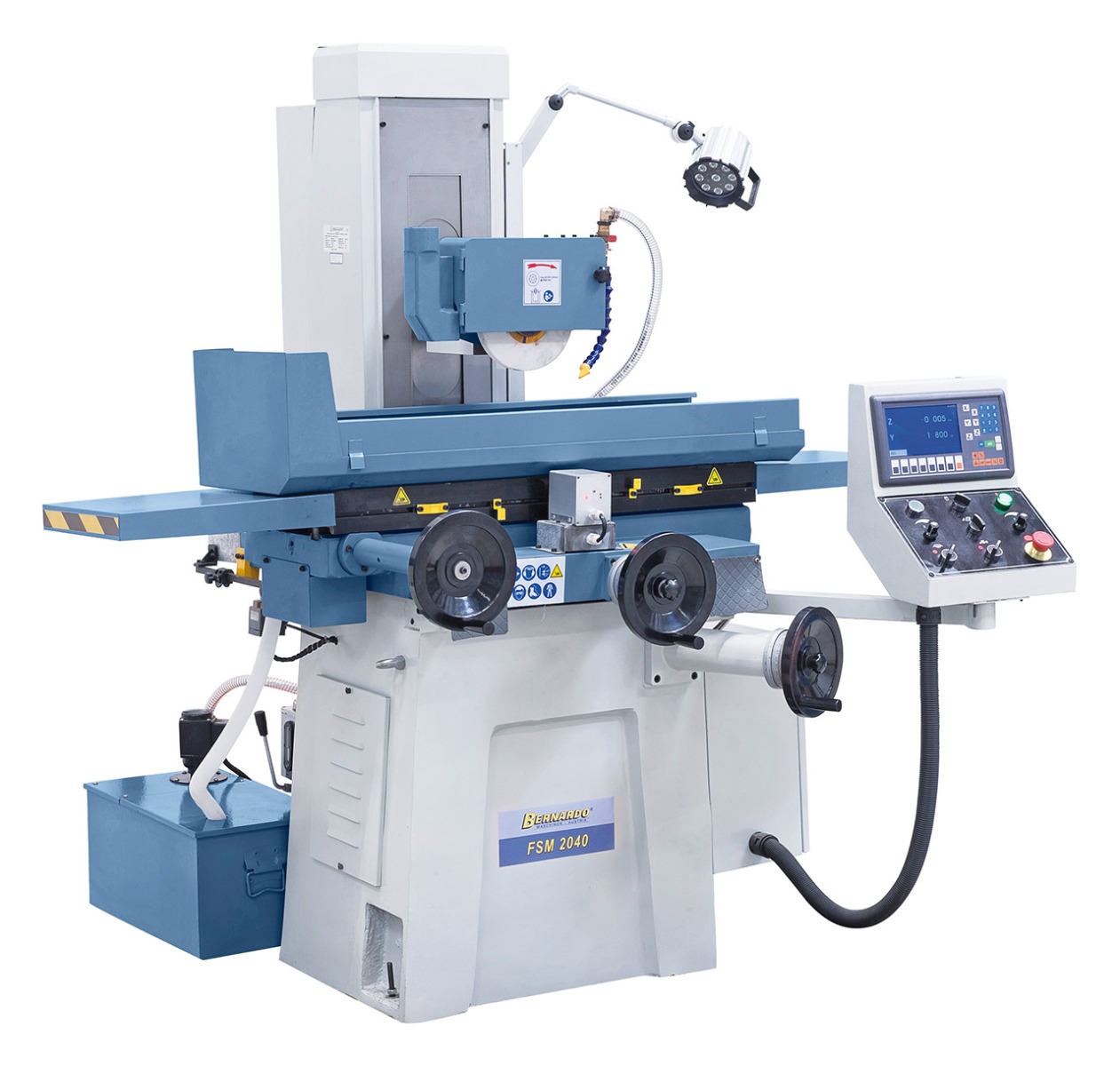

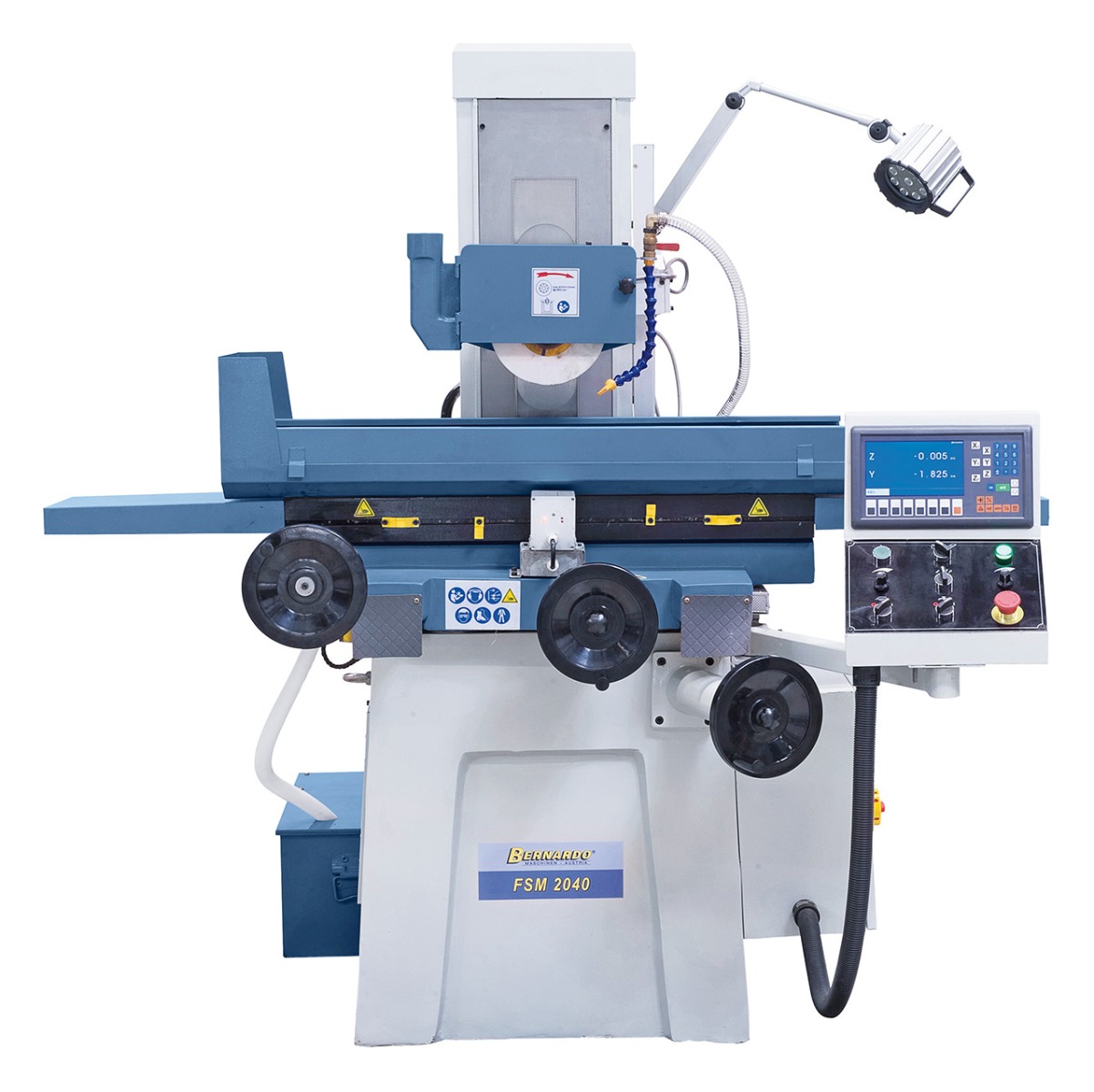

Beschreibung:Die FSM 2040 ist eine sehr massiv gebaute Flachschleifmaschine mit kompakten Abmessungen. Durch die einfache Handhabung ist diese Maschine ideal für Schulen, Lehrwerkstätten, aber auch für den Werkzeug- und Formenbau geeignet.
Features:
Technische Spezifikation:
Lieferumfang:

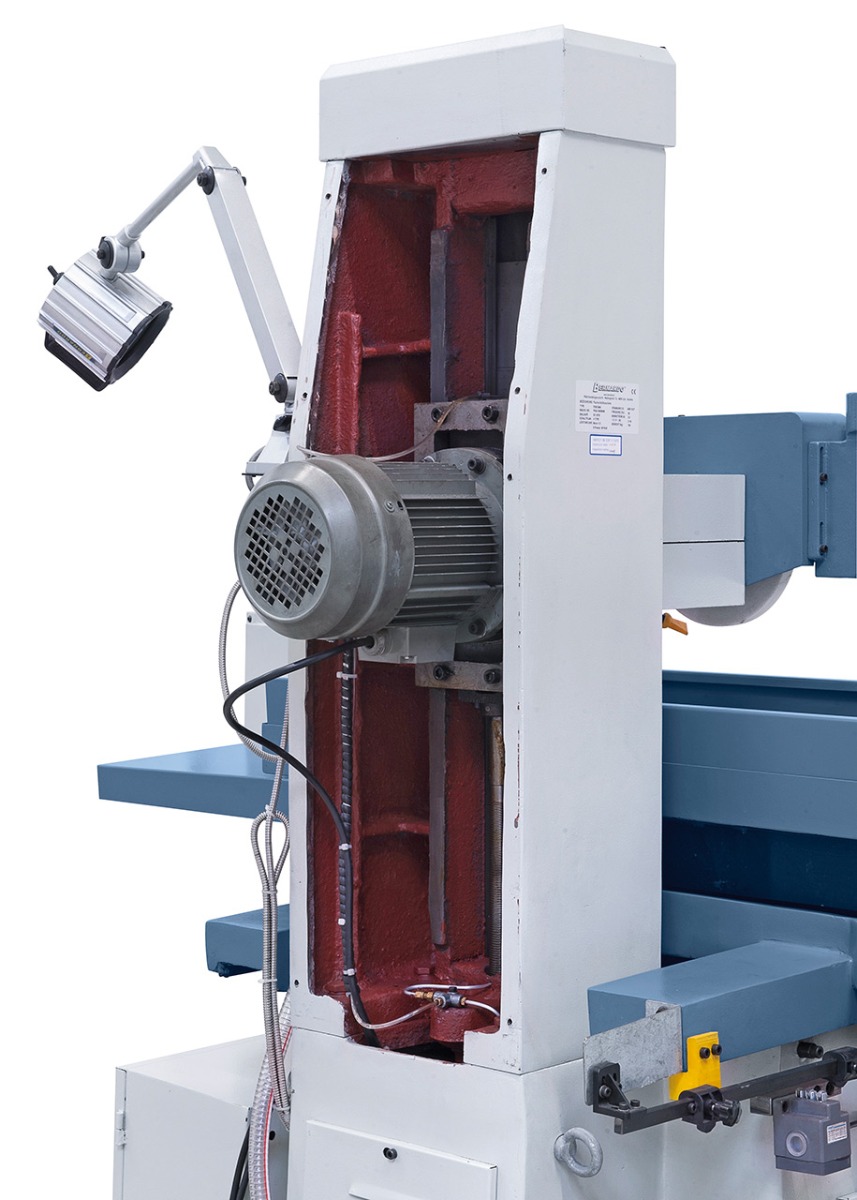

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

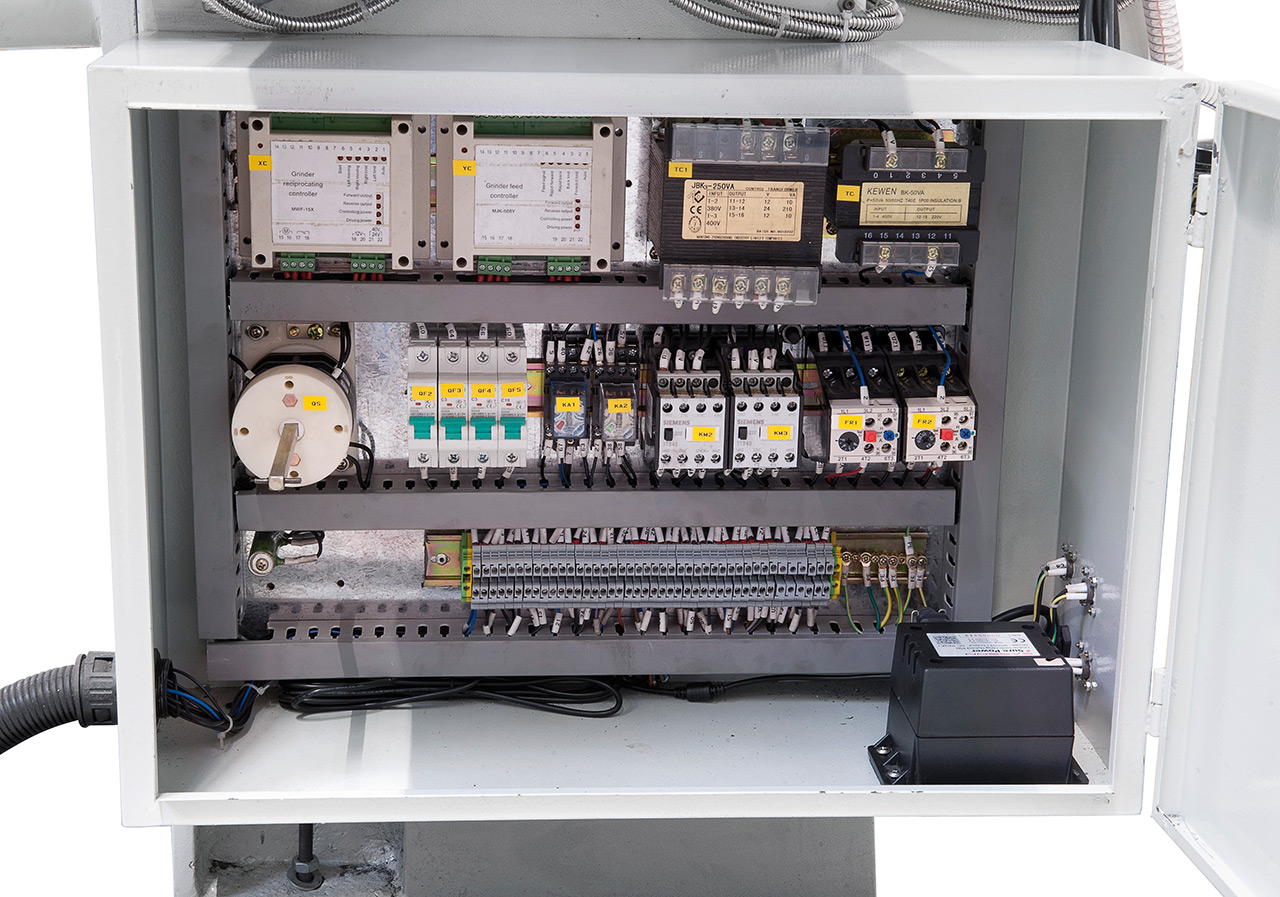

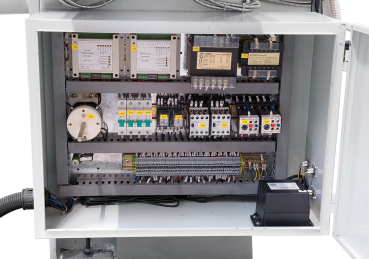

Hochwertige Elektrokomponenten sorgen für einen zuverlässigen Lauf der Maschine.

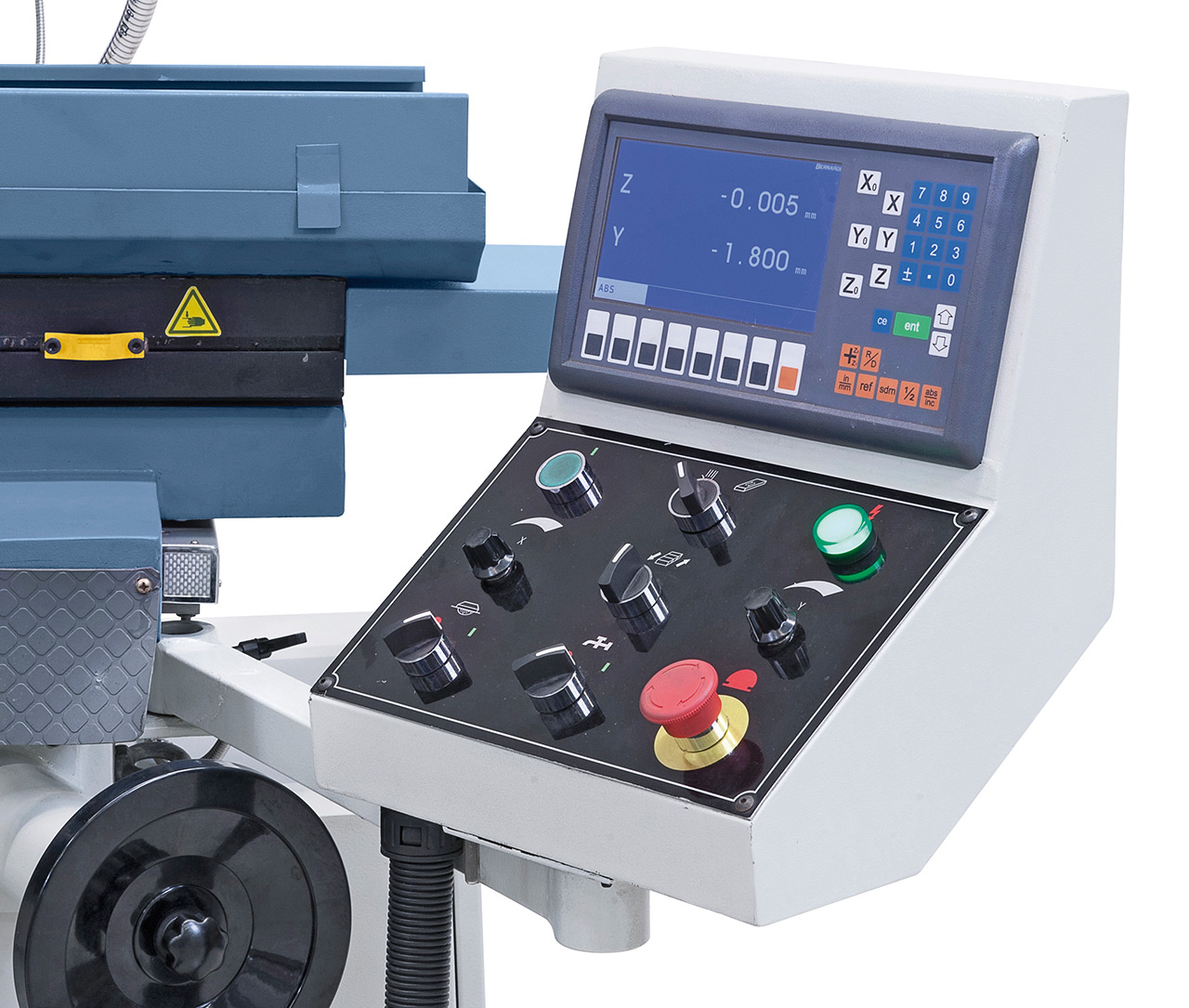

2-Achs-Digitalanzeige mit LCD-Display im Lieferumfang enthalten.
Geschliffene Flachführung für exaktes Zustellen des Schleifkopfes.

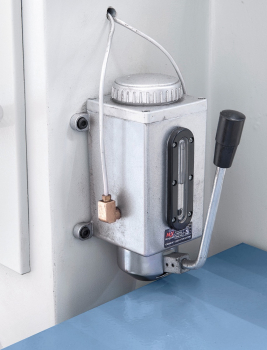

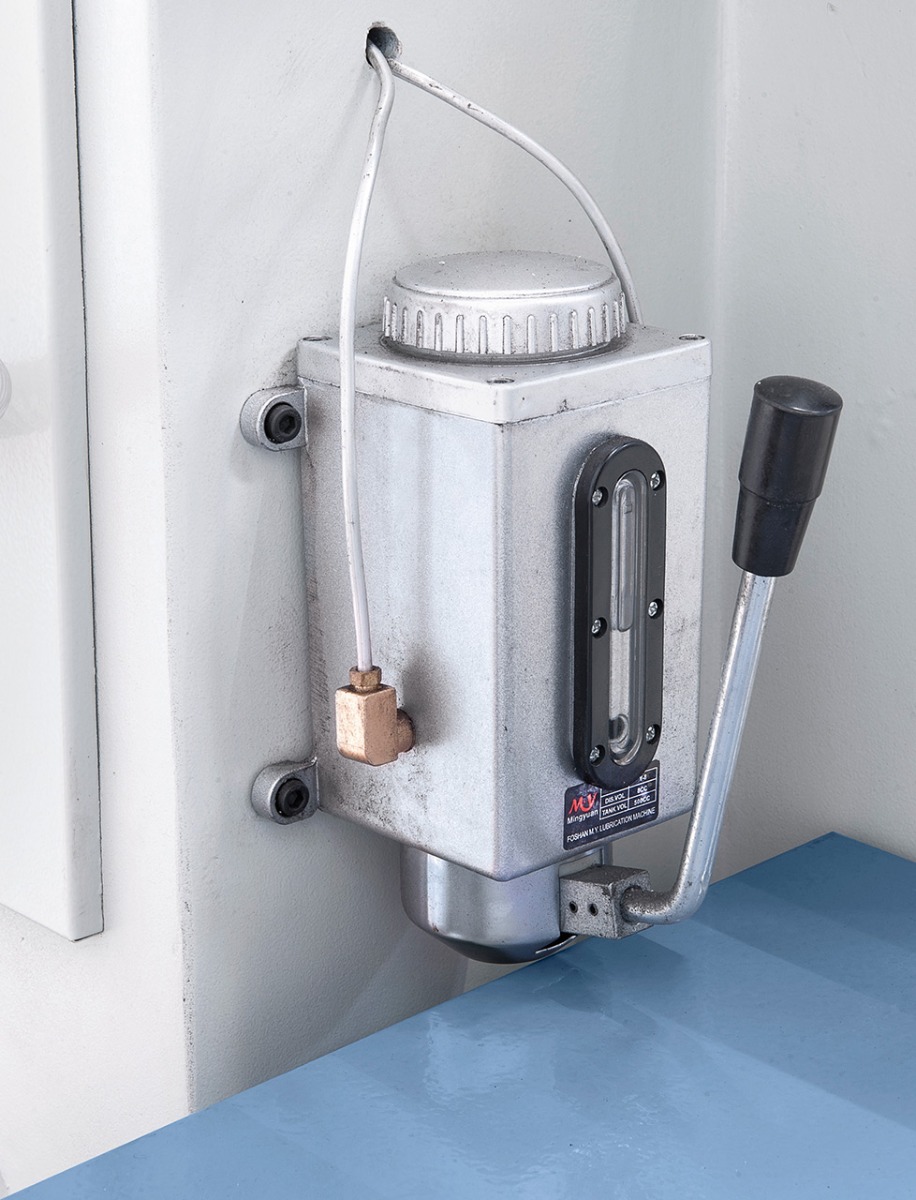

Zentralschmierung für alle Führungsbahnen und Spindeln.
Beschreibung:Die FSM 2040 ist eine sehr massiv gebaute Flachschleifmaschine mit kompakten Abmessungen. Durch die einfache Handhabung ist diese Maschine ideal für Schulen, Lehrwerkstätten, aber auch für den Werkzeug- und Formenbau geeignet.
Features:
- Vibrationsarmer Lauf der Spindel durch hochwertige Speziallager
- Gehärtete und geschliffene Präzisions-Linearführung für die Tischlängsbewegung
- Tischquerbewegung über präzise Doppel-V-Führung
- Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten aus hochwertigem Guss
- Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
- Zentralschmierung für alle Führungsbahnen
- Unentbehrlich für kleinere Teile und schnelle Schleifvorgänge
Technische Spezifikation:
Tischaufspannfläche | 500 x 210 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Permanent-Magnetspannplatte | 200 x 400 mm |
Max. Verfahrweg, längs | 530 mm |
Max. Verfahrweg, quer | 220 mm |
Abstand Spindelmitte / Tisch max. | 420 mm |

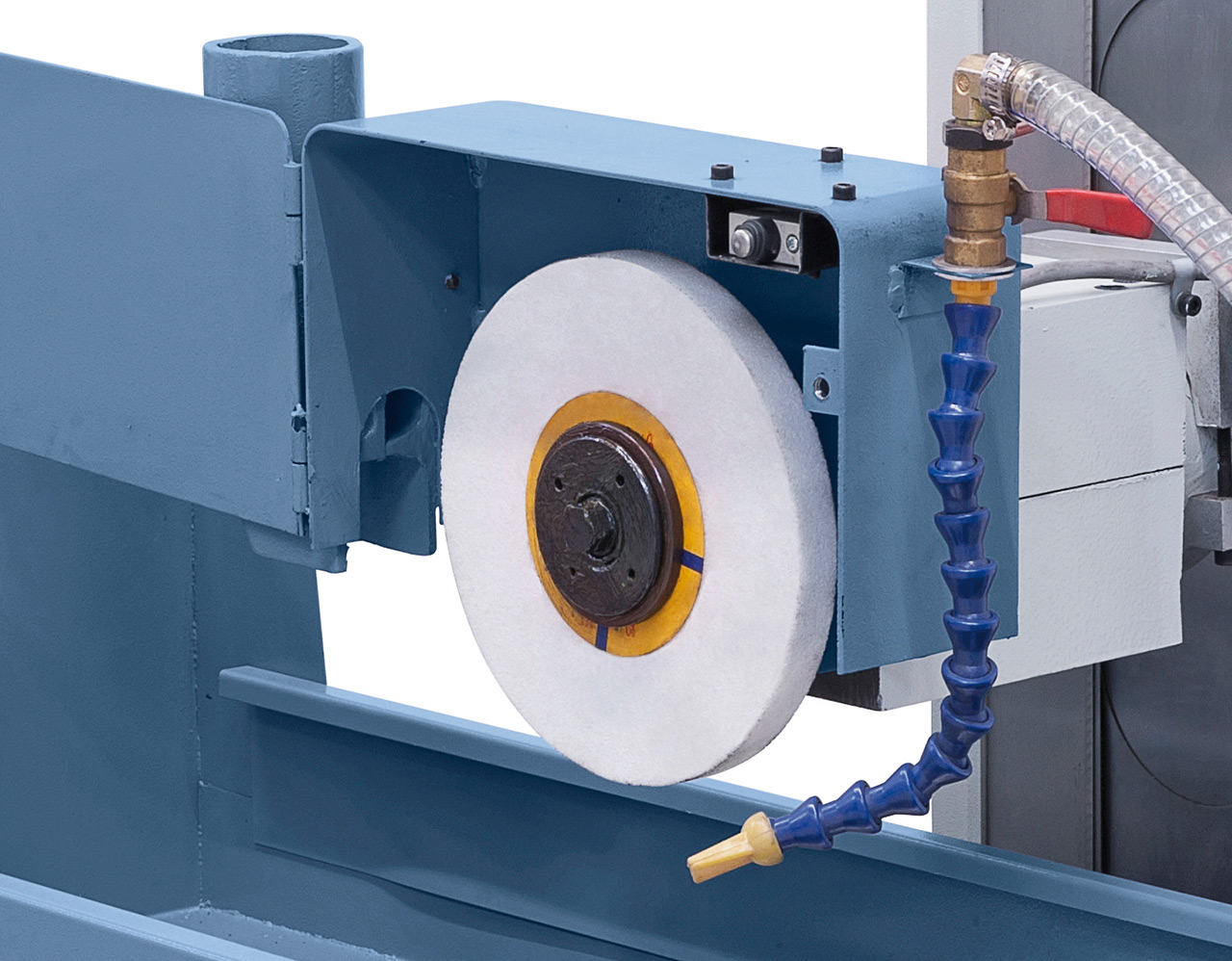

Schleifscheibe | 200 x 20 x 31,75 mm |
Tischgeschwindigkeit, elektrisch | 3 – 20 m/min |
Querverstellung | |
Tischgeschwindigkeit, elektrisch | 0,1 – 2 m/min |
Zustellung quer pro Handradumdrehung | 2,5 mm |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung | |
Zustellung vertikal pro Handradumdrehung | 1,25 mm |
Skalenteilung am Handrad | 0,01 mm |
Schleifspindelmotor | 1,5 kW |
Spindeldrehzahl | 2800 U/min |
Länge | 1250 mm |
Tiefe | 1400 mm |
Höhe | 1730 mm |
Gewicht ca. | 750 kg |
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Permanent-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.
Hochwertige Elektrokomponenten sorgen für einen zuverlässigen Lauf der Maschine.
2-Achs-Digitalanzeige mit LCD-Display im Lieferumfang enthalten.
Geschliffene Flachführung für exaktes Zustellen des Schleifkopfes.
Zentralschmierung für alle Führungsbahnen und Spindeln.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
