05-1407 Bernardo Flachschleifmaschinen FSM 3060
05-1407 Bernardo Flachschleifmaschinen FSM 3060

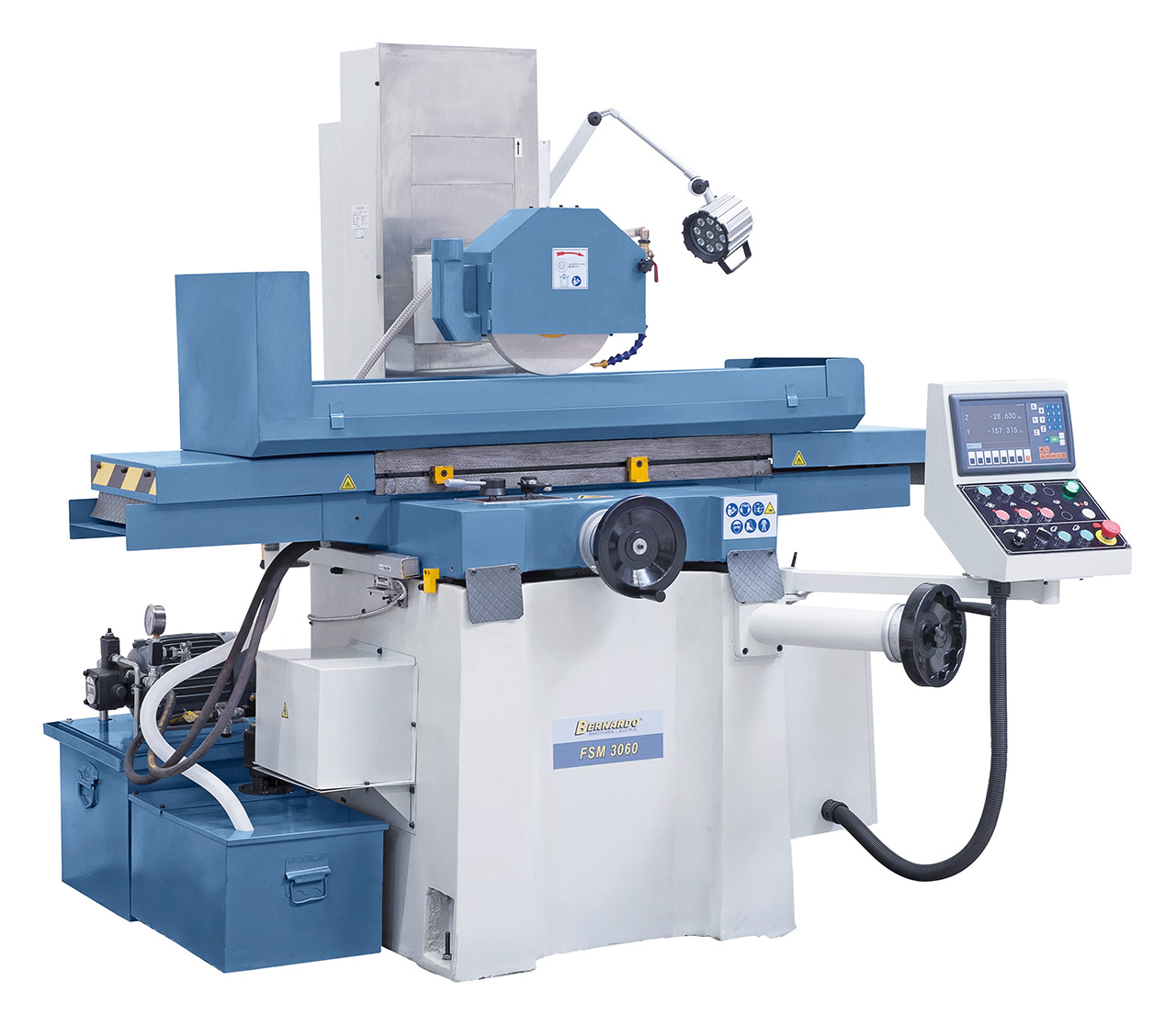

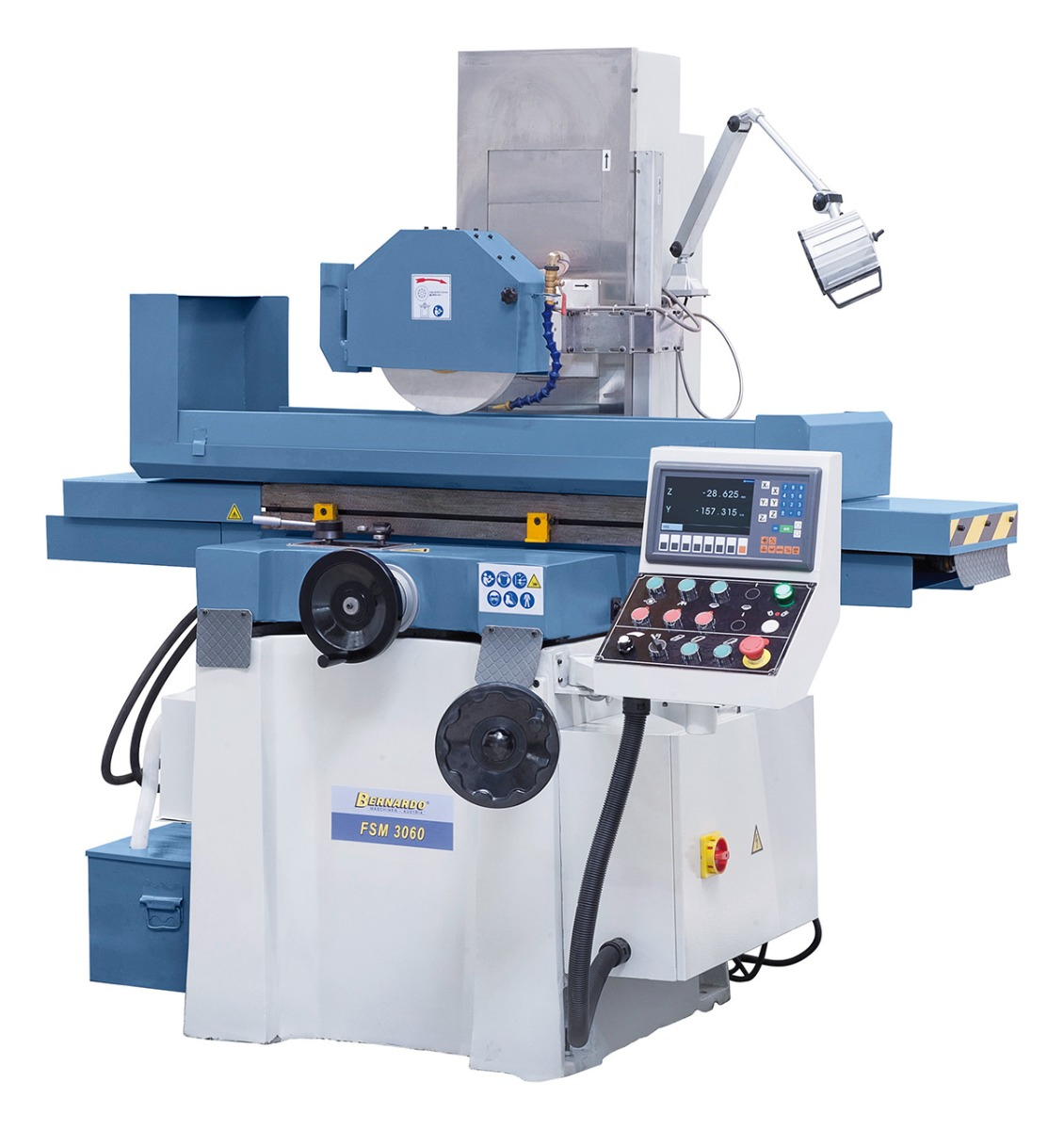

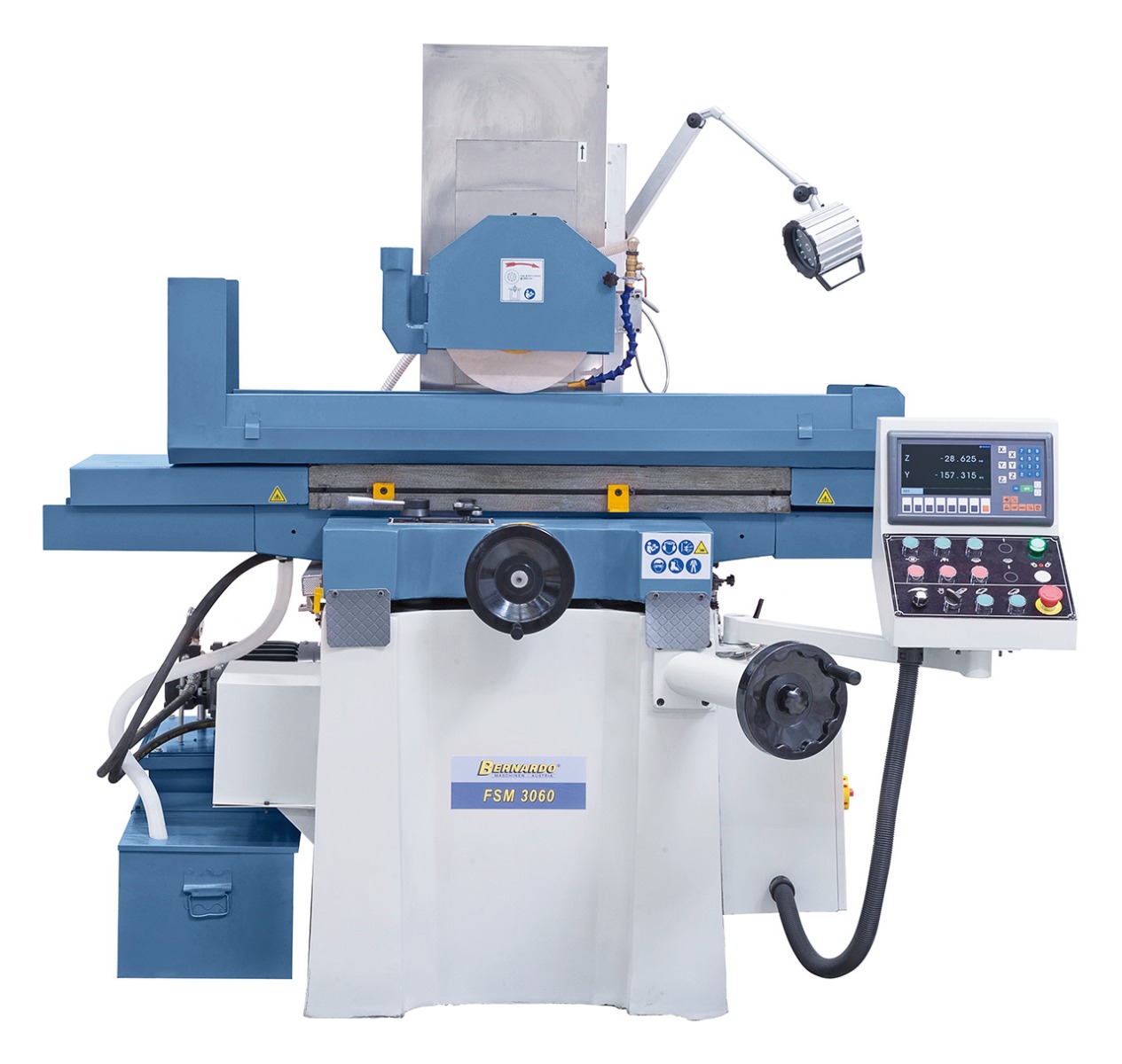

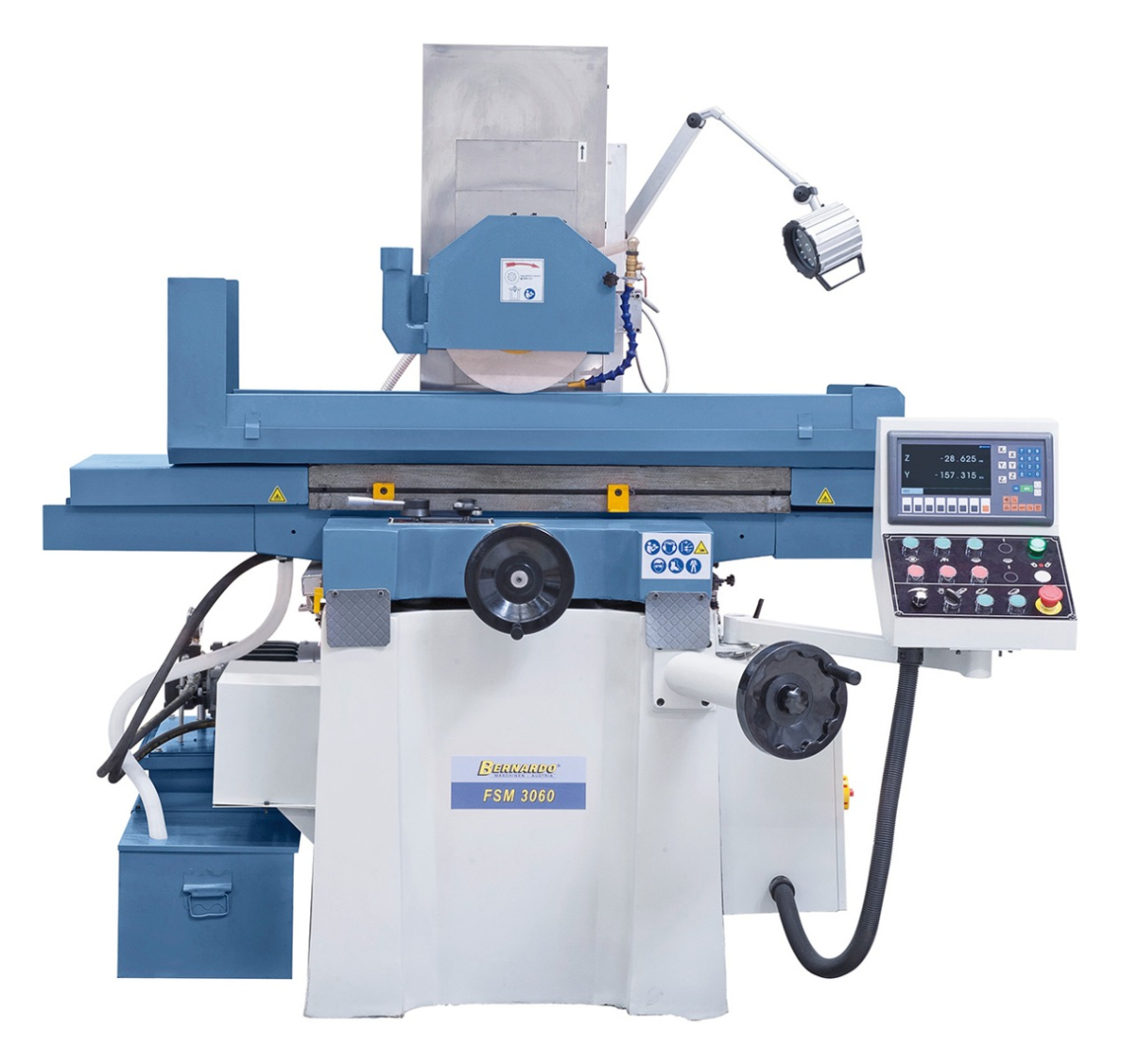

Beschreibung:Die Flachschleifmaschine FSM 3060 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Features:
Technische Spezifikation:
* mit Magnetspannplatte
Lieferumfang:
Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.
Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung
Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult.
Beschreibung:Die Flachschleifmaschine FSM 3060 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Features:
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
- Zentralschmierung für alle Führungsbahnen
Technische Spezifikation:
Tischaufspannfläche | 300 x 700 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Permanent-Magnetspannplatte | 300 x 600 mm |
Max. Verfahrweg, längs | 640 mm |
Max. Verfahrweg, quer | 320 mm |
Abstand Spindelmitte / Tisch max. | 520 mm |
Max. Werkstückgewicht* | 200 kg |
Schleifscheibe | 300 x 30 x 75 mm |
Tischgeschwindigkeit, hydraulisch | 3 – 20 m/min |
Querverstellung | |
Zustellung quer pro Handradumdrehung | 4 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung | |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,01 mm |
Schleifspindelmotor | 4,0 kW |
Spindeldrehzahl | 1440 U/min |
Hydraulikpumpenmotor | 1,5 kW |
Länge | 2000 mm |
Tiefe | 1650 mm |
Höhe | 1850 mm |
Gewicht ca. | 1330 kg |
* mit Magnetspannplatte
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Permanent-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

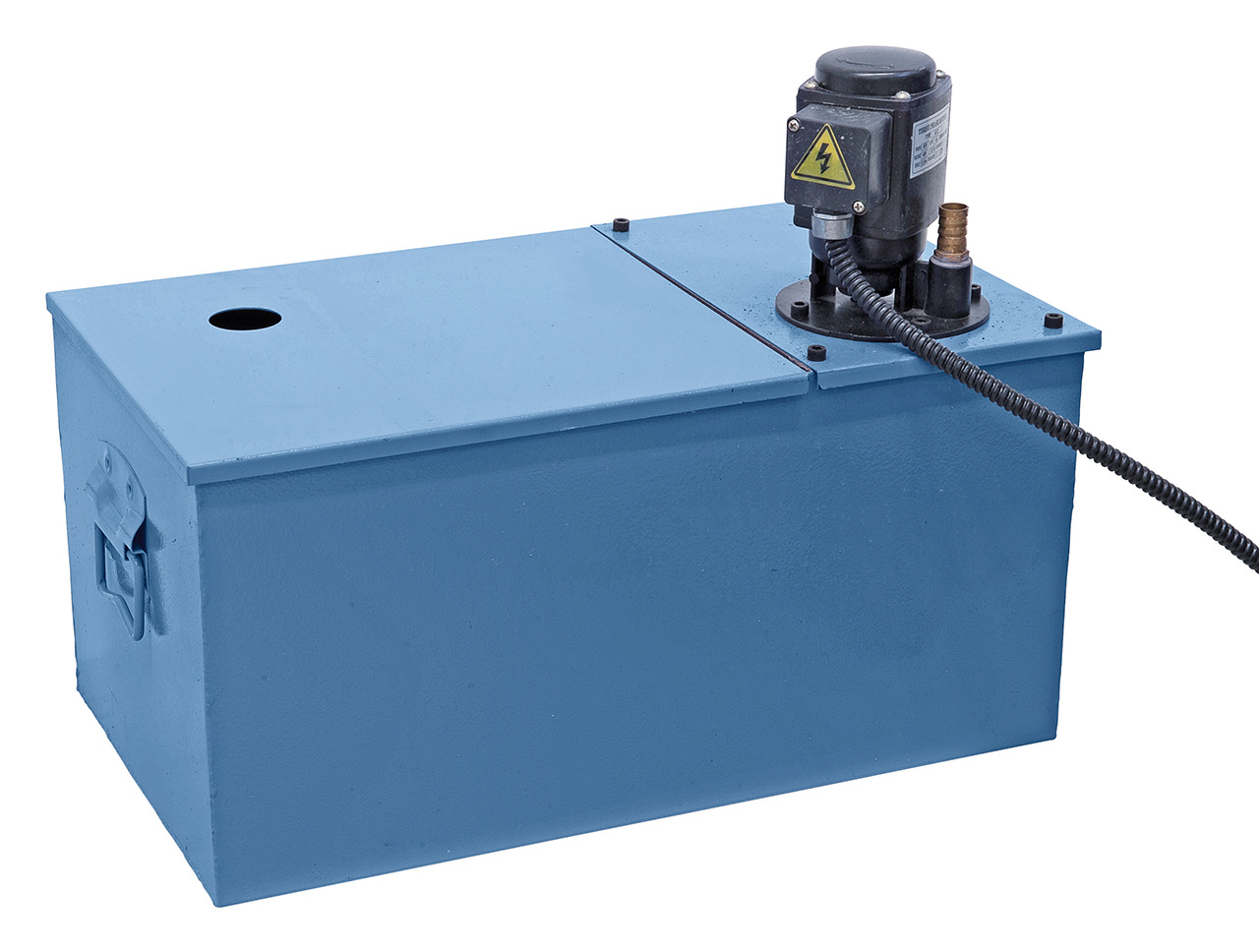

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug

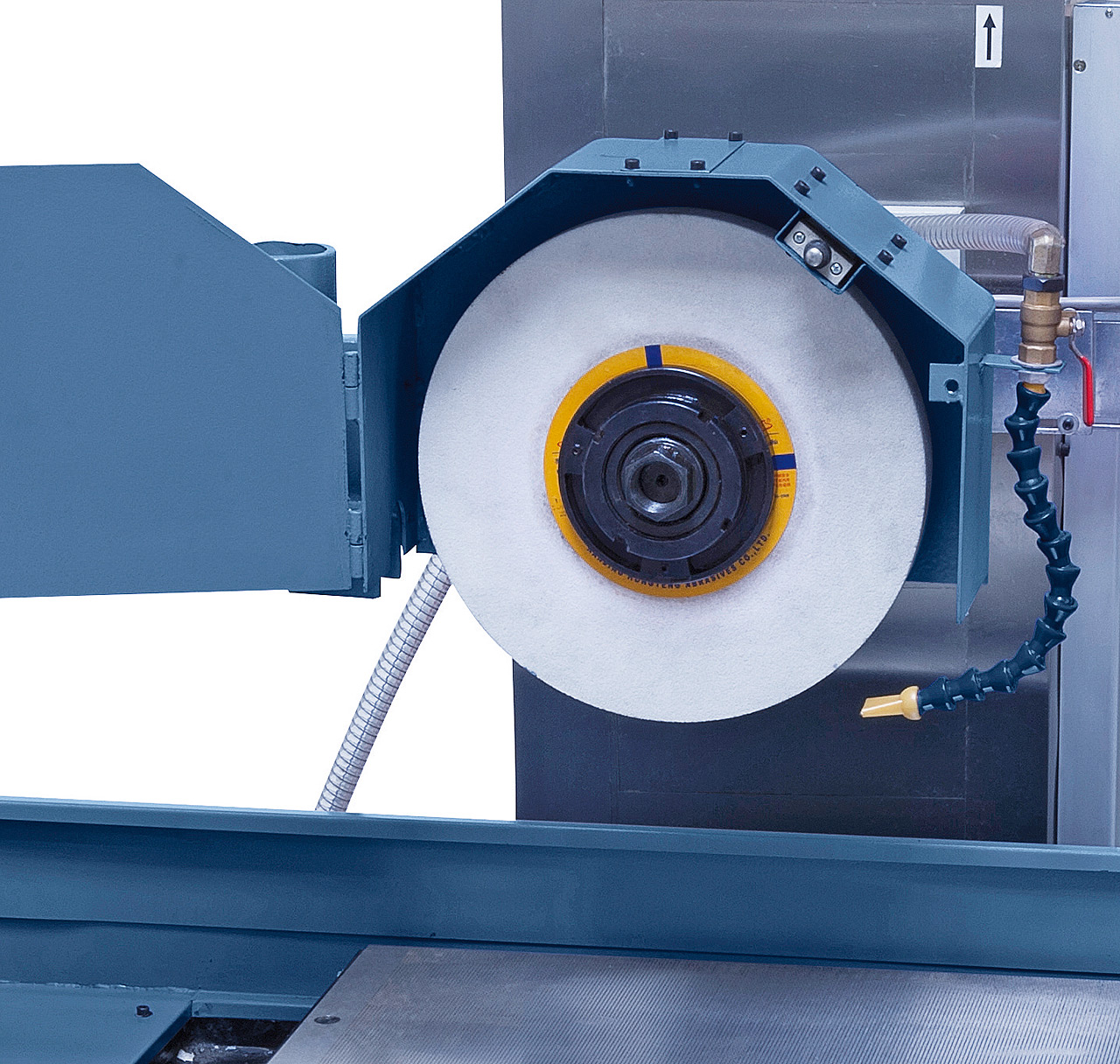

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

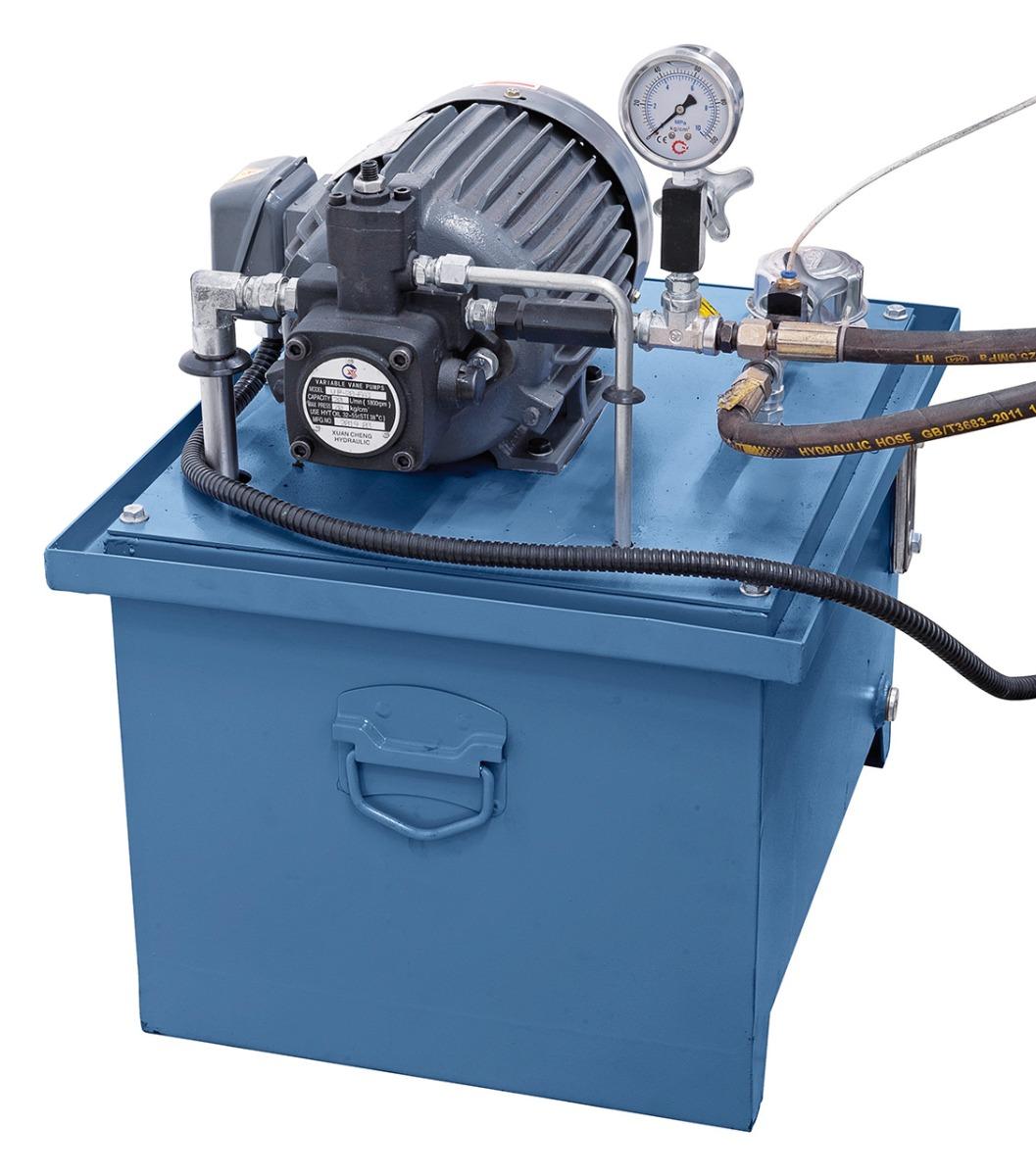

Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung

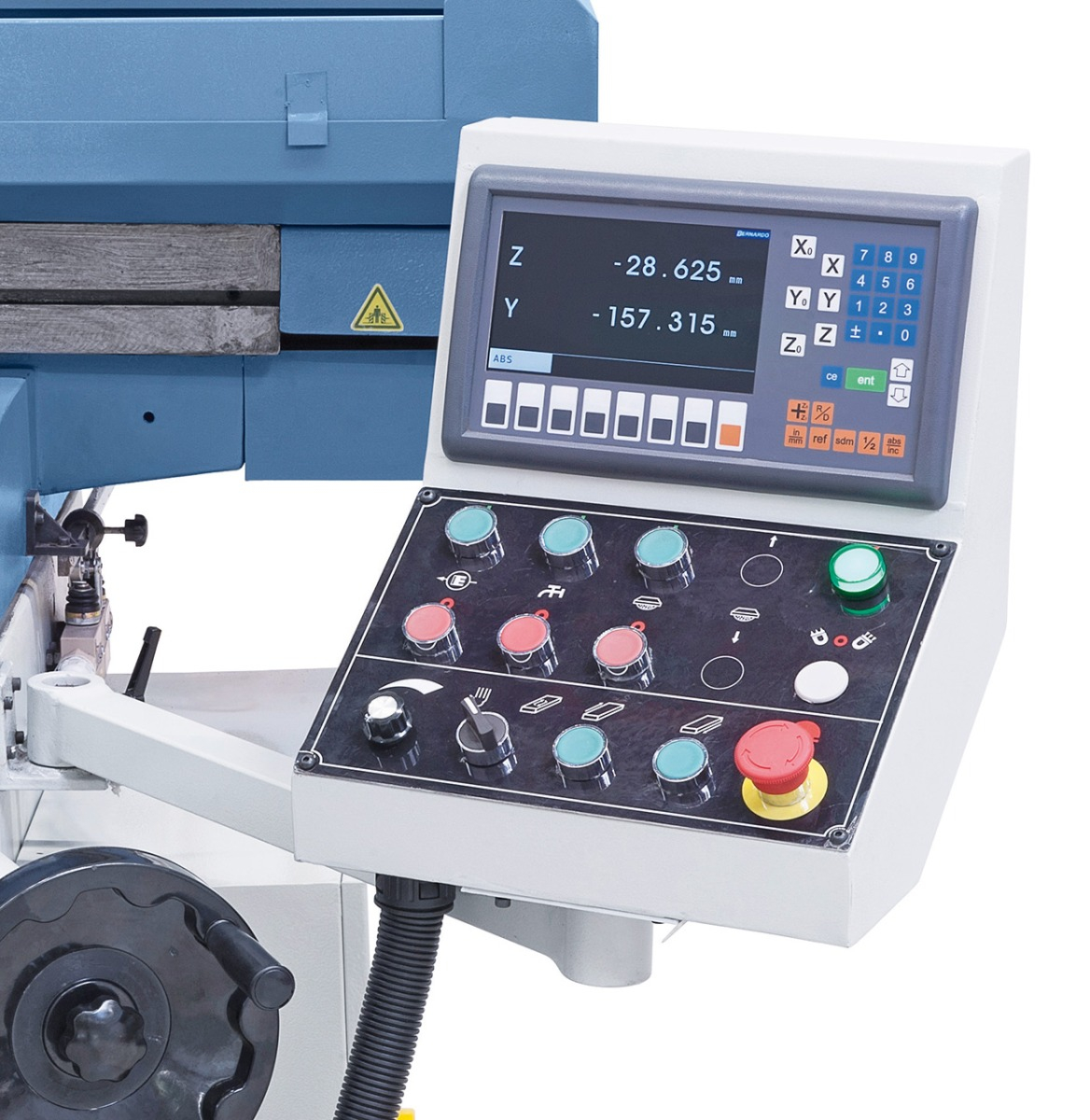

Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
