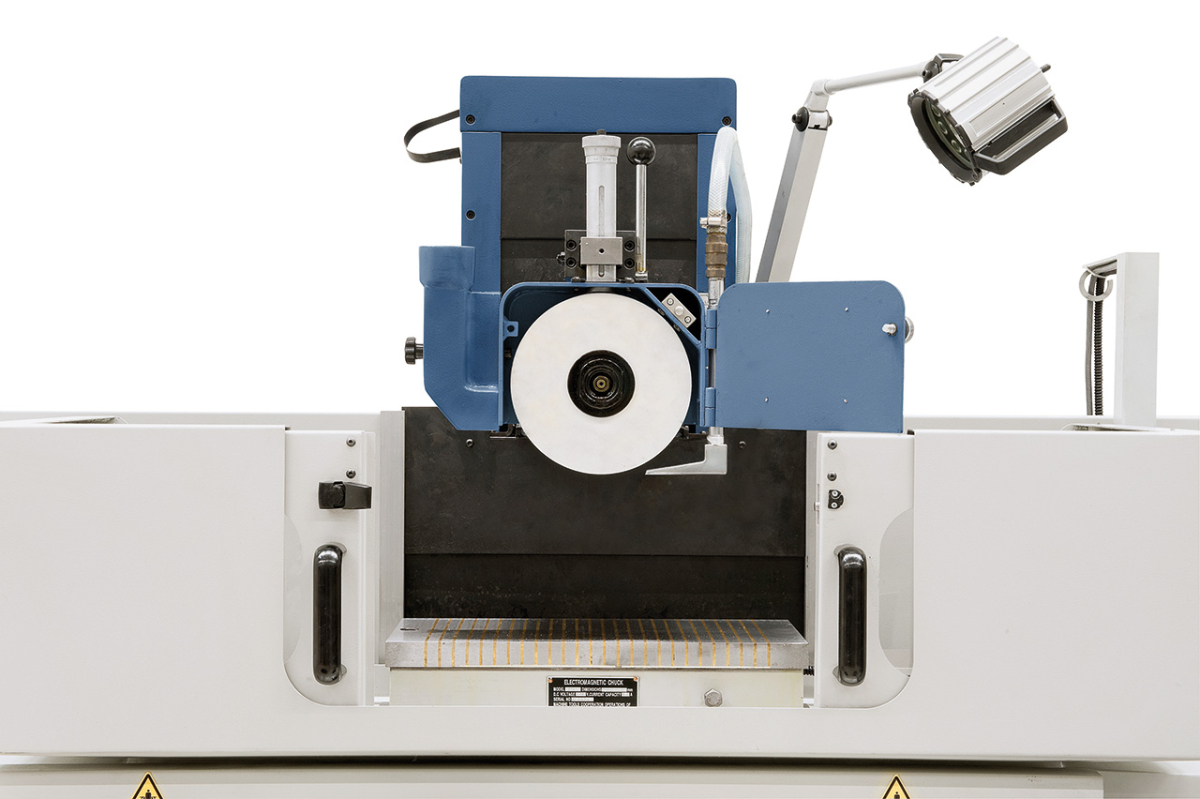

05-1445B Bernardo Flachschleifmaschinen BSG 2040 PLC
05-1445B Bernardo Flachschleifmaschinen BSG 2040 PLC

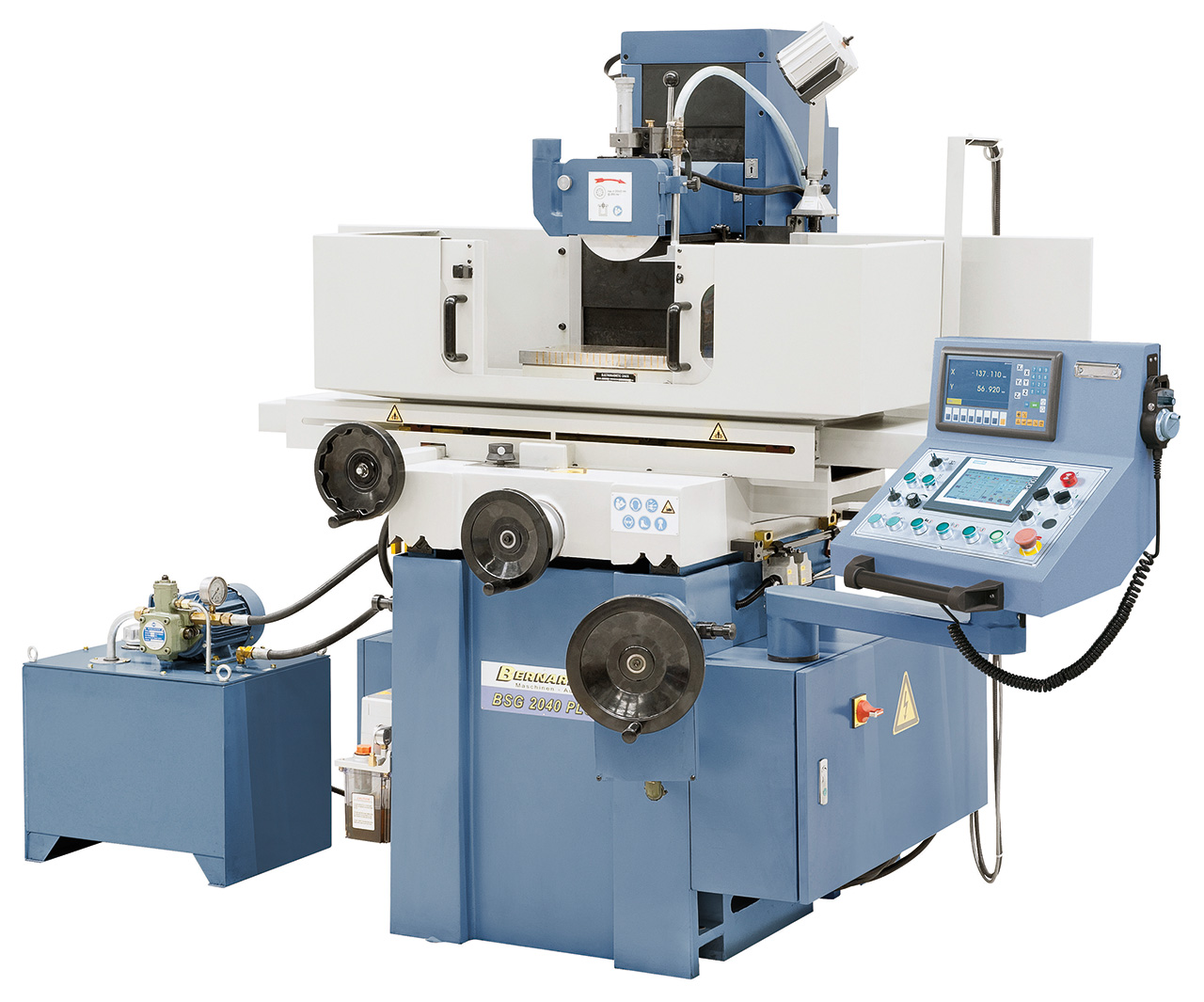

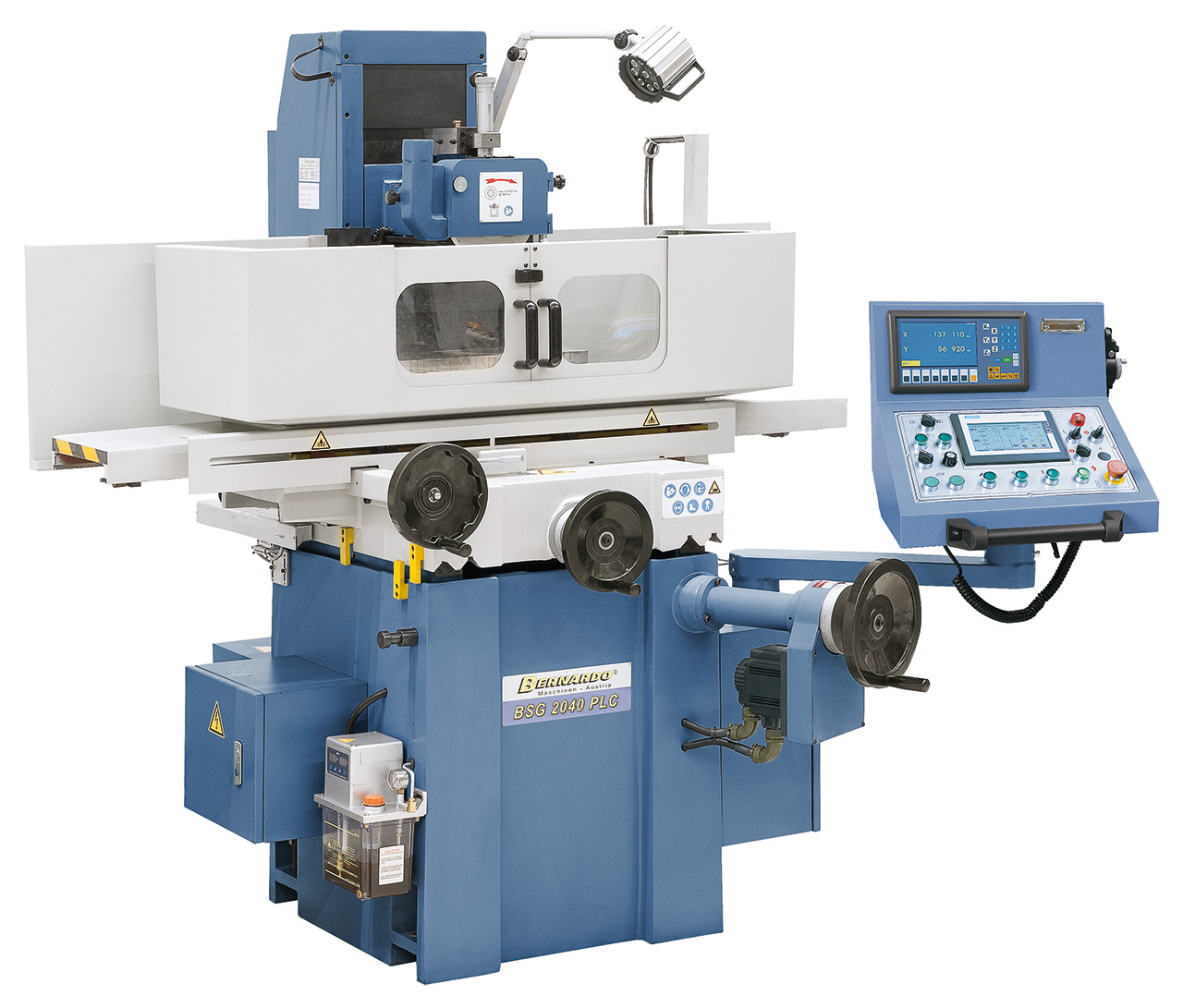

Beschreibung:Die hydraulische Flachschleifmaschine BSG 2040 PLC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige.
Features:
Technische Spezifikation:
Lieferumfang:

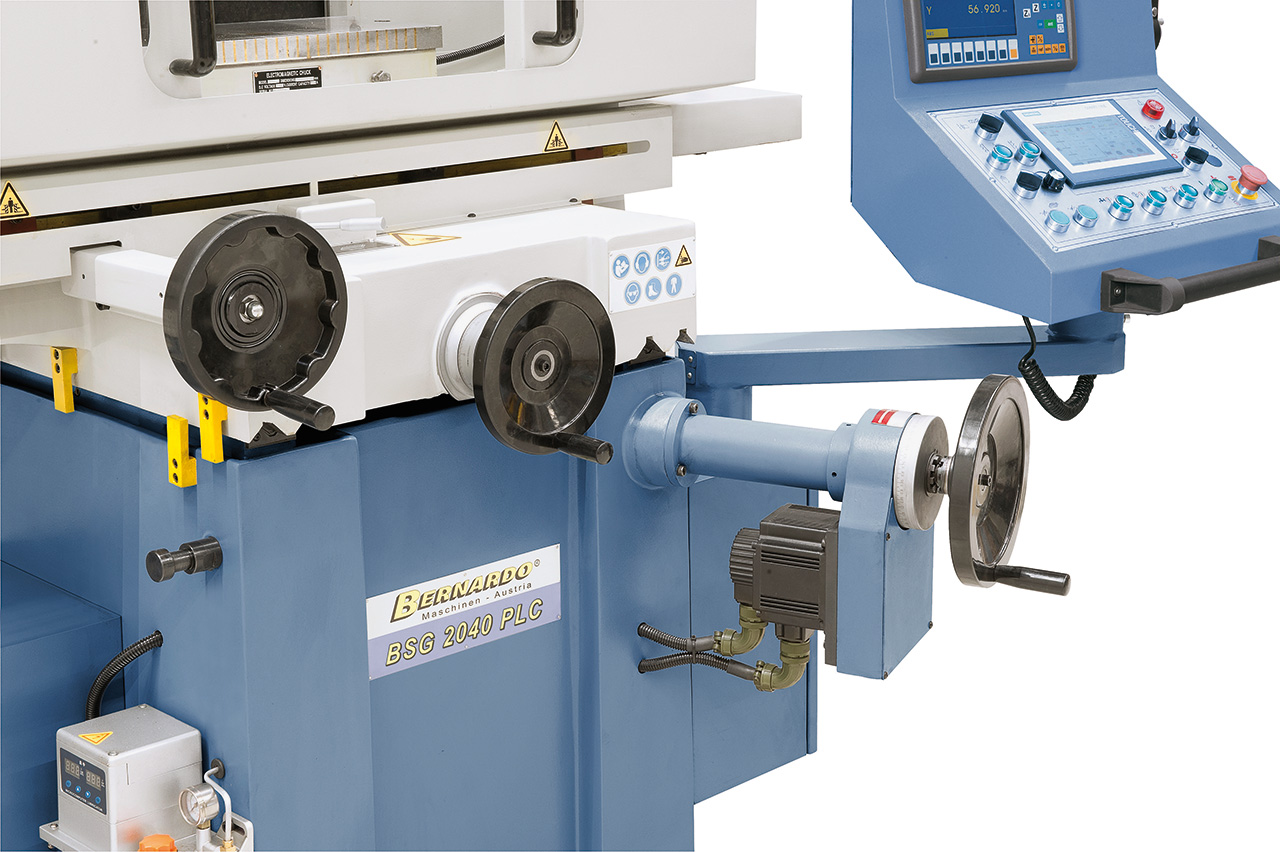

Servomotor für die automatische Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.

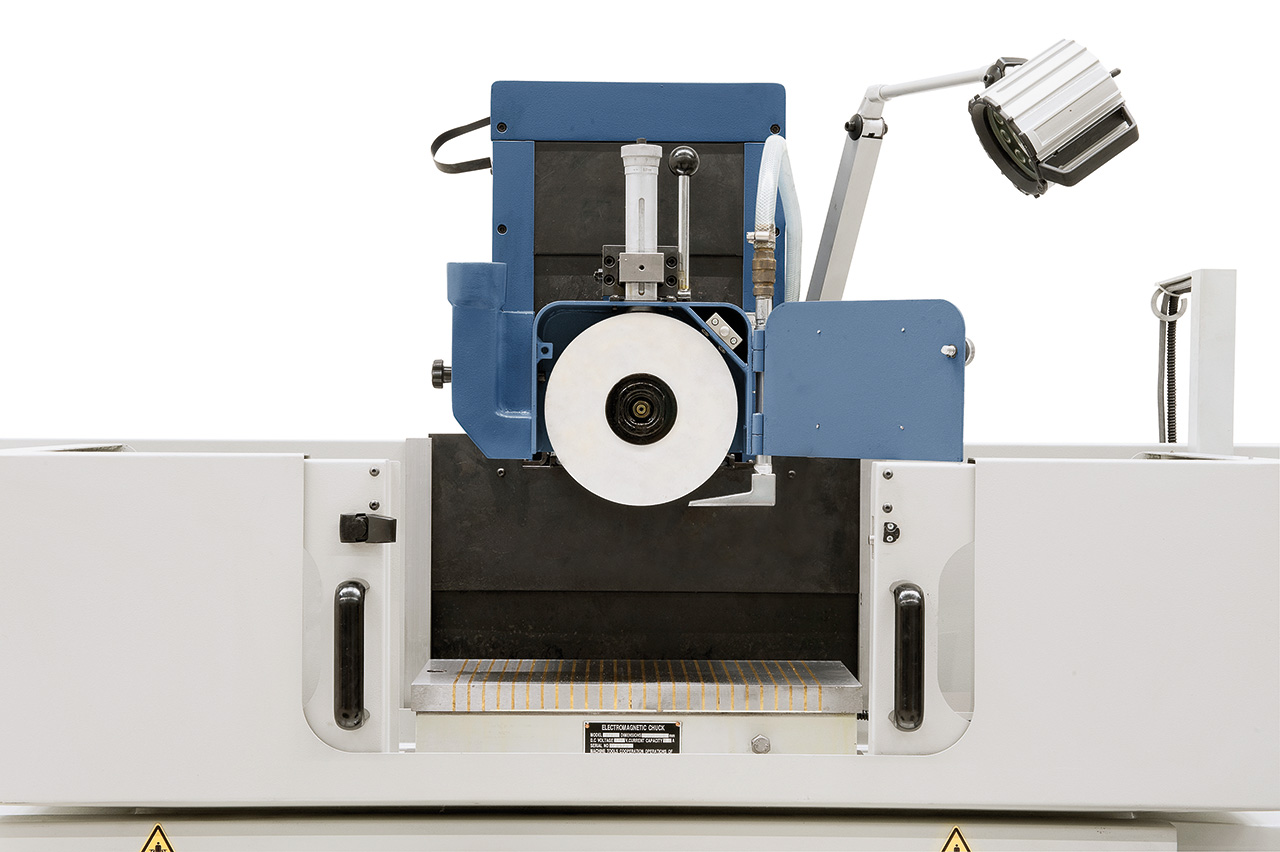

Vibrationsarmer Lauf und hohe Genauigkeit der Schleispindel durch die vorgespannten Speziallager.

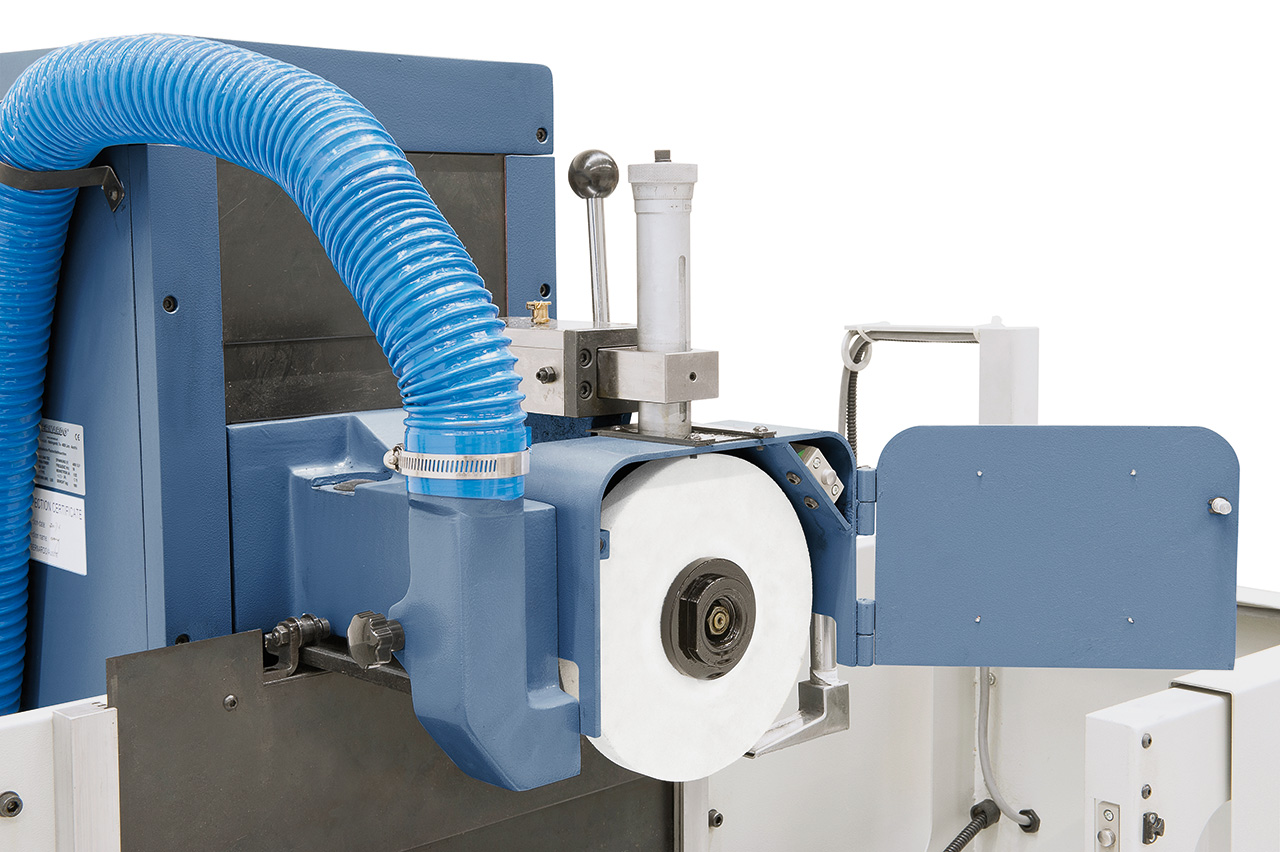

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten
2-Achs-Digitalanzeige mit LCD-Display im Lieferumfang enthalten.

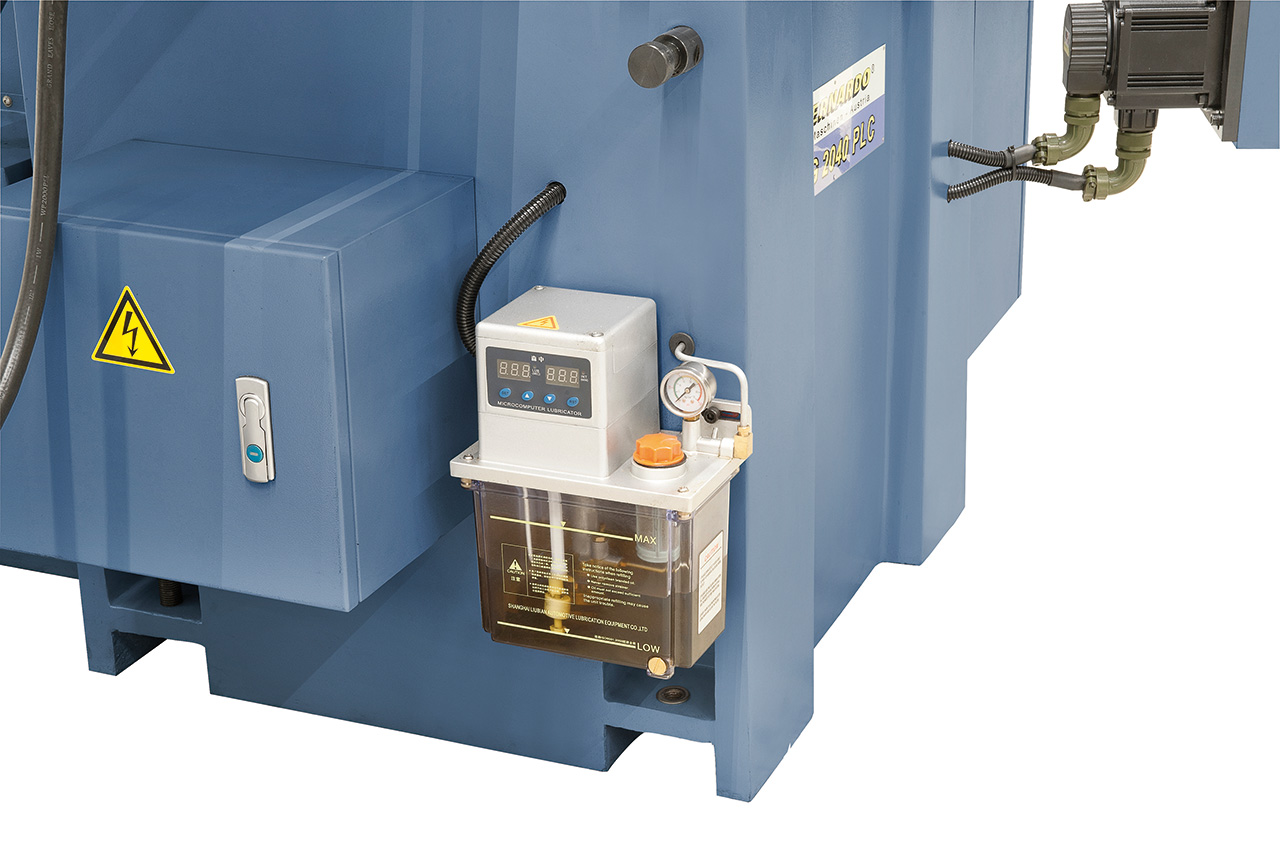

Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.
Beschreibung:Die hydraulische Flachschleifmaschine BSG 2040 PLC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige.
Features:

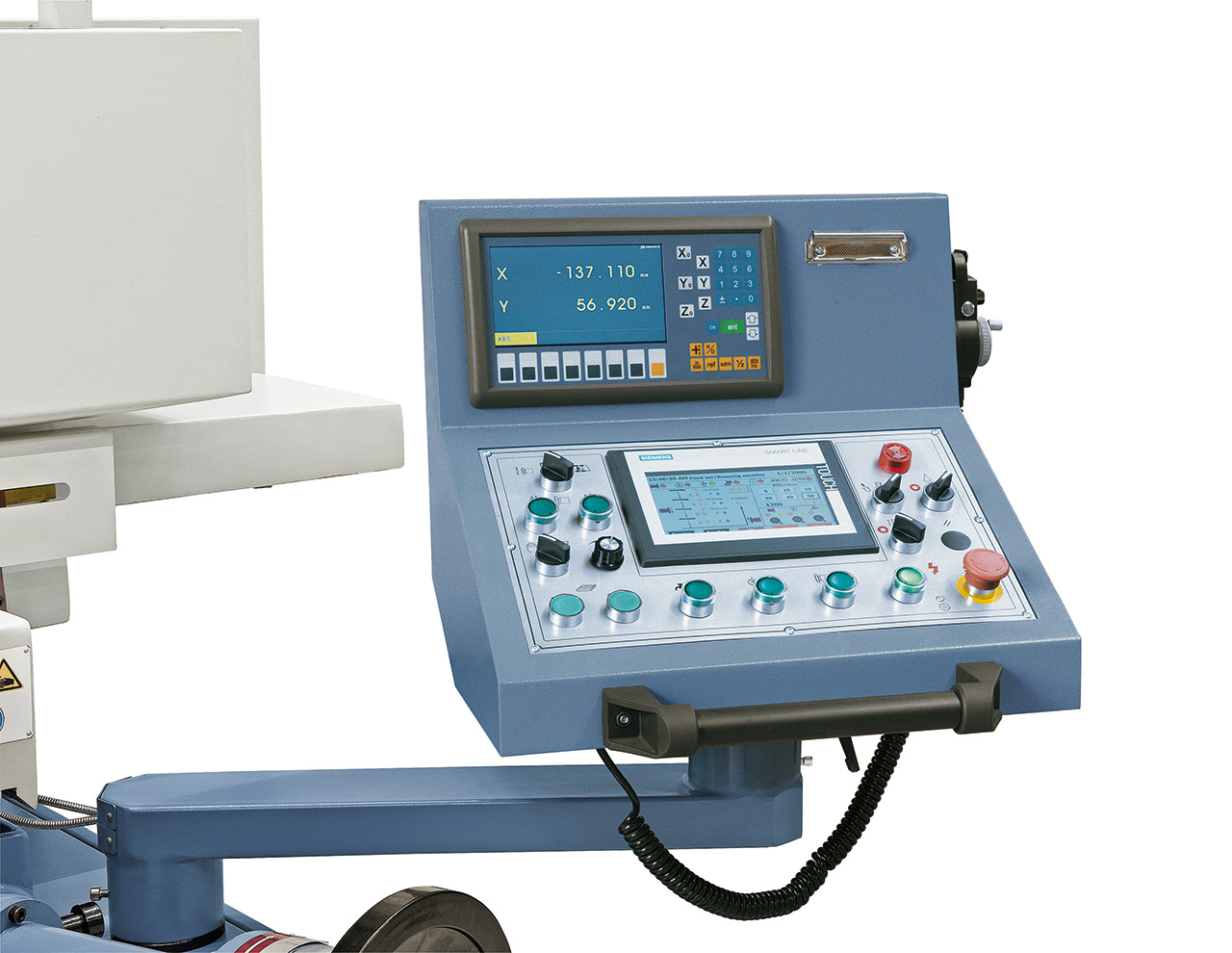

- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

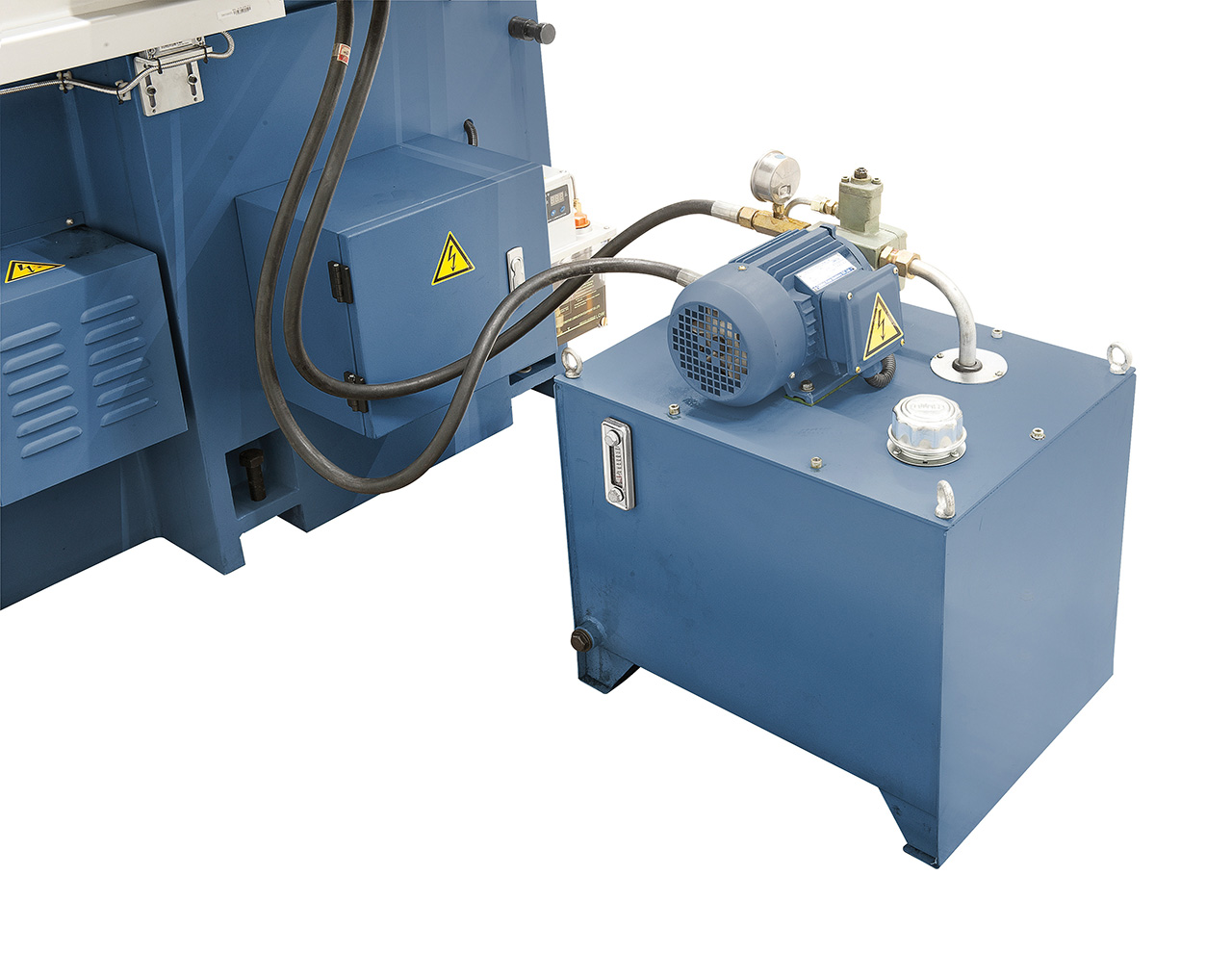

- Separate Hydraulikeinheit, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
Technische Spezifikation:
| Tischaufspannfläche | 200 x 500 mm |
| T-Nuten Anzahl / Breite | 1 / 14 mm |
| Elektro-Magnetspannplatte | 200 x 460 mm |
| Max. Verfahrweg, längs | 560 mm |
| Max. Verfahrweg, quer | 240 mm |
| Abstand Spindelmitte / Tisch max. | 450 mm |
| Max. Werkstückgewicht* | 180 kg |
| Schleifscheibe | 200 x 20 x 31,75 mm |
| Tischgeschwindigkeit, hydraulisch | 7 - 25 m/min |
| Querverstellung | |
| Automatische Zustellung, quer | 0,5 - 8 mm / Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 4 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | |
| Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal | 480 mm/min |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,005 mm |
| Schleifspindelmotor | 2,2 kW |
| Spindeldrehzahl | 2850 U/min |
| Hydraulikpumpenmotor | 0,75 kW |
| Vertikalvorschubmotor | 0,5 kW |
| Länge | 2160 mm |
| Tiefe | 1650 mm |
| Höhe | 1840 mm |
| Gewicht ca. | 1640 kg |
| * mit Magnetspannplatte |
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Servomotor für die automatische Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.
Vibrationsarmer Lauf und hohe Genauigkeit der Schleispindel durch die vorgespannten Speziallager.
Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten
2-Achs-Digitalanzeige mit LCD-Display im Lieferumfang enthalten.
Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
