05-1385XL Bernardo Universal-Rundschleifmaschinen URS 3000 N

Mobile Preview: 05-1385XL Bernardo Universal-Rundschleifmaschinen URS 3000 N

05-1385XL Bernardo Universal-Rundschleifmaschinen URS 3000 N

Art.Nr.:: 05-1385XL
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

90.105,12 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

05-1385XL Bernardo Universal-Rundschleifmaschinen URS 3000 N

Beschreibung:Die Universal-Rundschleifmaschine URS 3000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Features:

Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden

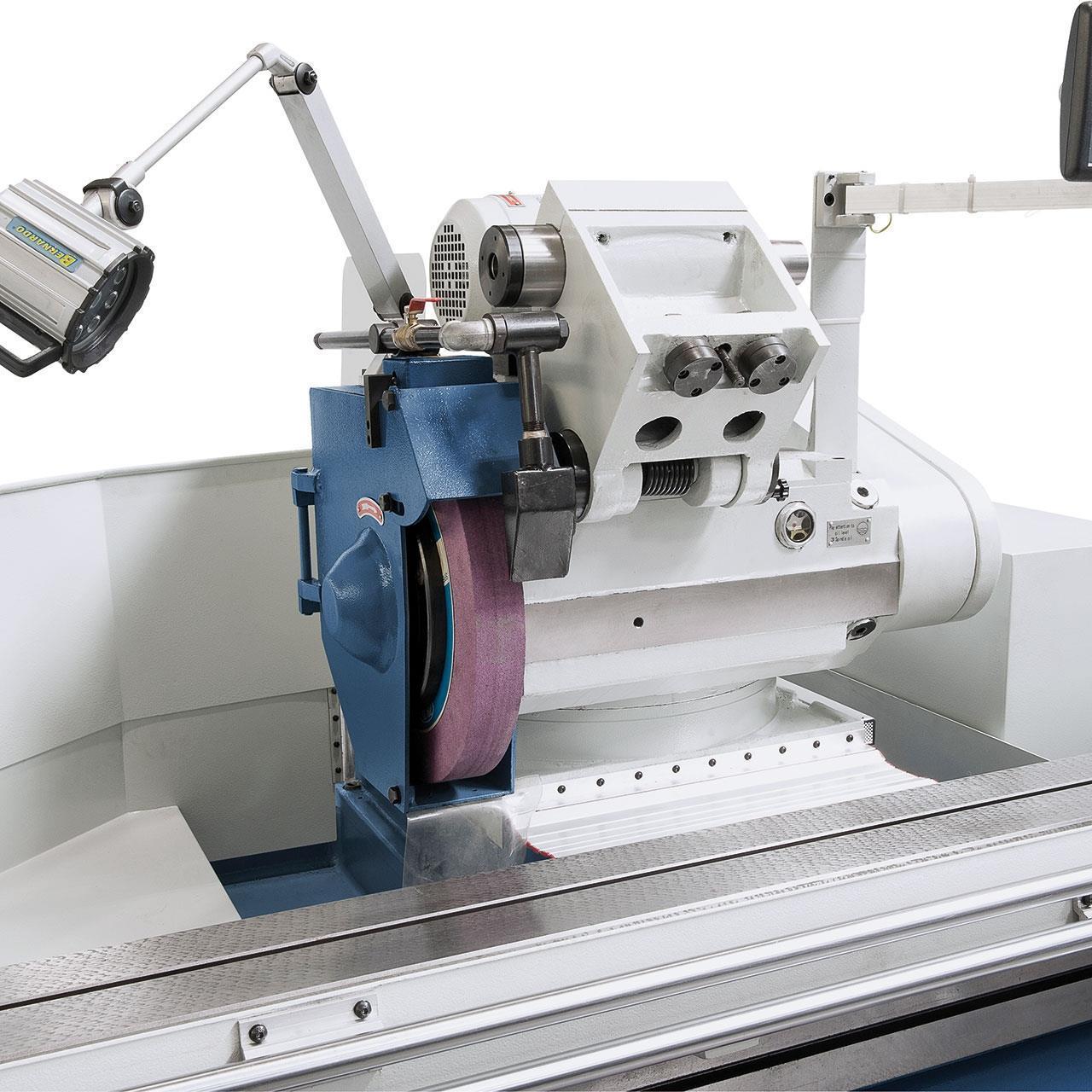

Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber
Temperaturschwankungen und Verformung
Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung

Technische Spezifikation:

Spitzenweite	3000 mm
Spitzenhöhe	180 mm
Außenschleifdurchmesser	8 - 320 mm
Max. Werkstückgewicht	150 kg
Innenschleifdurchmesser mit Lünette	35 - 100 mm
Innenscheifdurchmesser ohne Lünette	30 - 100 mm
Innenschleiftiefe max.	125 mm
Tischschwenkbereich max.	+3 bis -2°
Tischlängsbewegung max.	3100 mm
Tischvorschub	0,1 - 3 m/min
Man. Tischverfahrweg/Handumdrehung	6 mm
Spindelstock
Spindeldrehzahl, stufenlos	25 - 220 U/min
Spindelkonus	MK 4
Schwenkbereich Arbeitsspindel	+90°
Schleifspindelstock
Schleifscheibengröße	500 x 50 x 203 mm
Schleifspindeldrehzahl	1330 U/min
Innenschleifspindeldrehzahl	10000 U/min
Schwenkbereich Schleifspindelstock	+/- 30°
Verfahrweg des Schleifkopfes	200 mm
Skalenteilung	0,0025 mm
Eilgang, hydraulisch	50 mm/min
Reitstock
Pinolenaufnahme	MK 4
Pinolenweg	30 mm
Motorleistung
Schleifspindel	7,5 kW
Arbeitsspindel	1,5 kW
Innenschleifspindel	1,1 kW
Maschinenabmessung (B x T x H)	7400 x 2000 x 2000 mm

Lieferumfang:

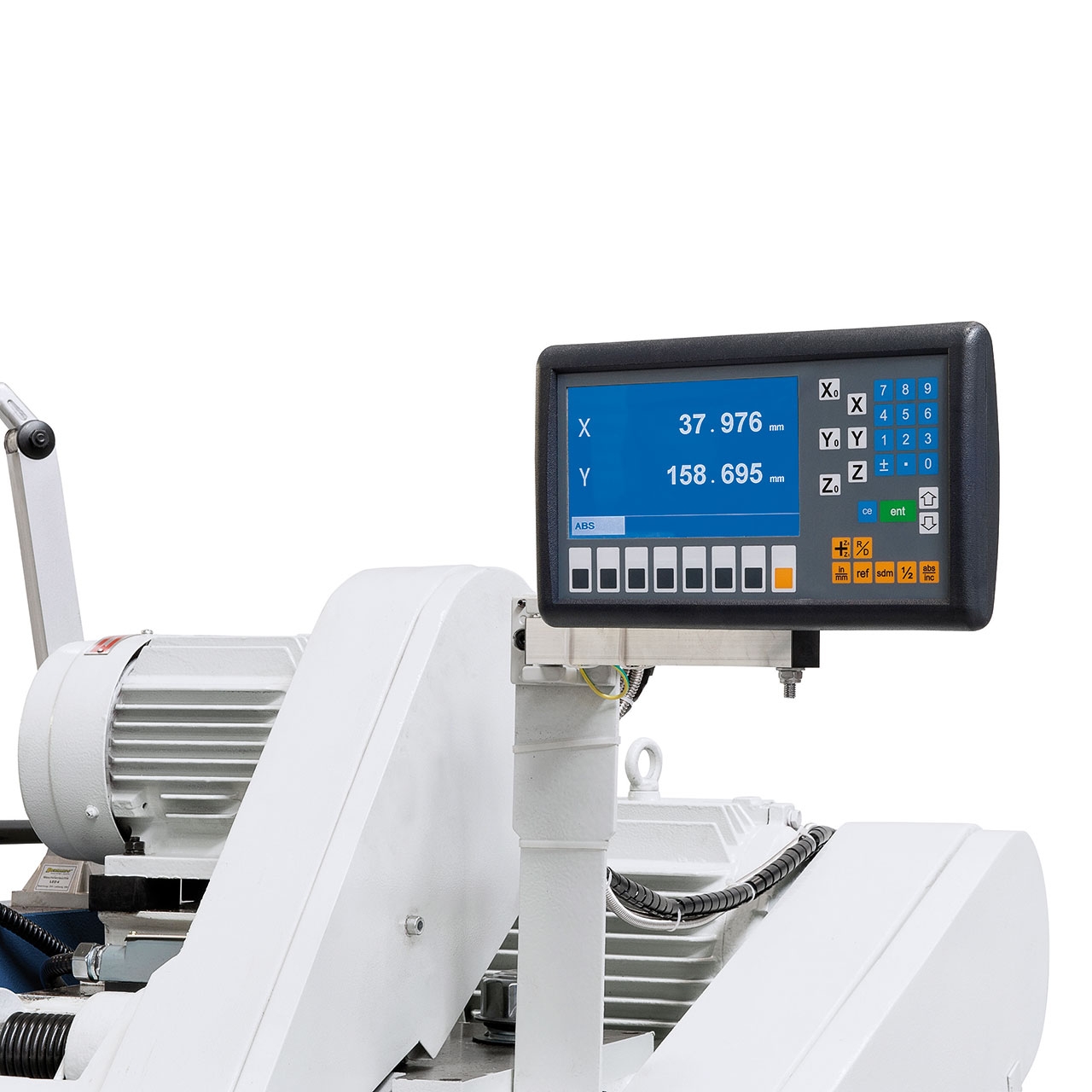

2-Achs-Digitalanzeige ES-12 H mit LCD-Display
Schleifscheibe
Schleifscheibenflansch
3-Backenfutter diam. 200 mm
2 Stk. offene Lünetten
Geschlossene Lünette
Innenschleifeinrichtung
LED-Maschinenleuchte
Auswuchtstand
Auswuchtdorn
Frequenzumrichter
2 Zentrierspitzen
Messplatte

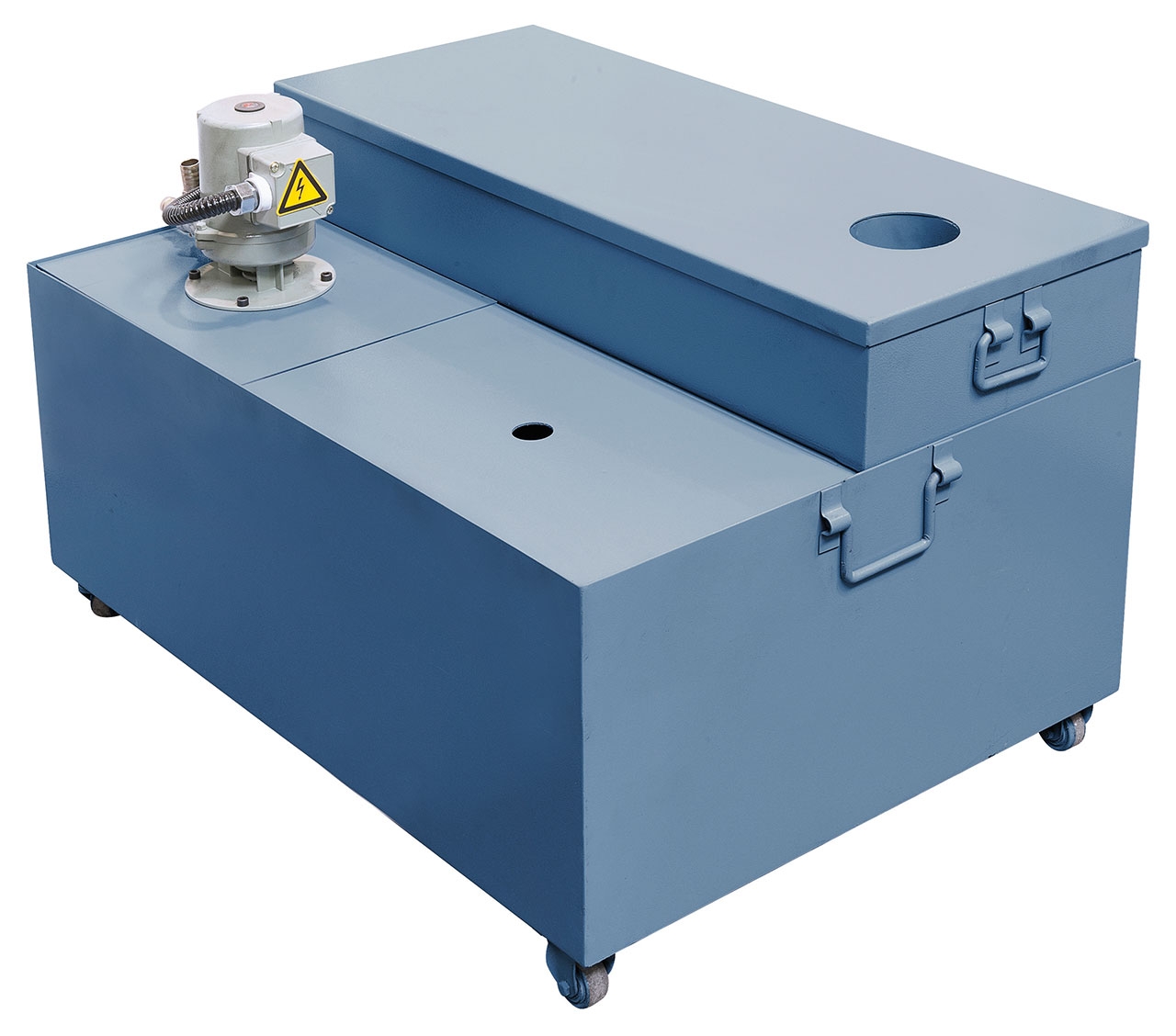

Kühlmitteleinrichtung
Spritzschutz vorne und hinten
Schleifscheibenabrichter
Werkstückmitnehmer
Bedienwerkzeug

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

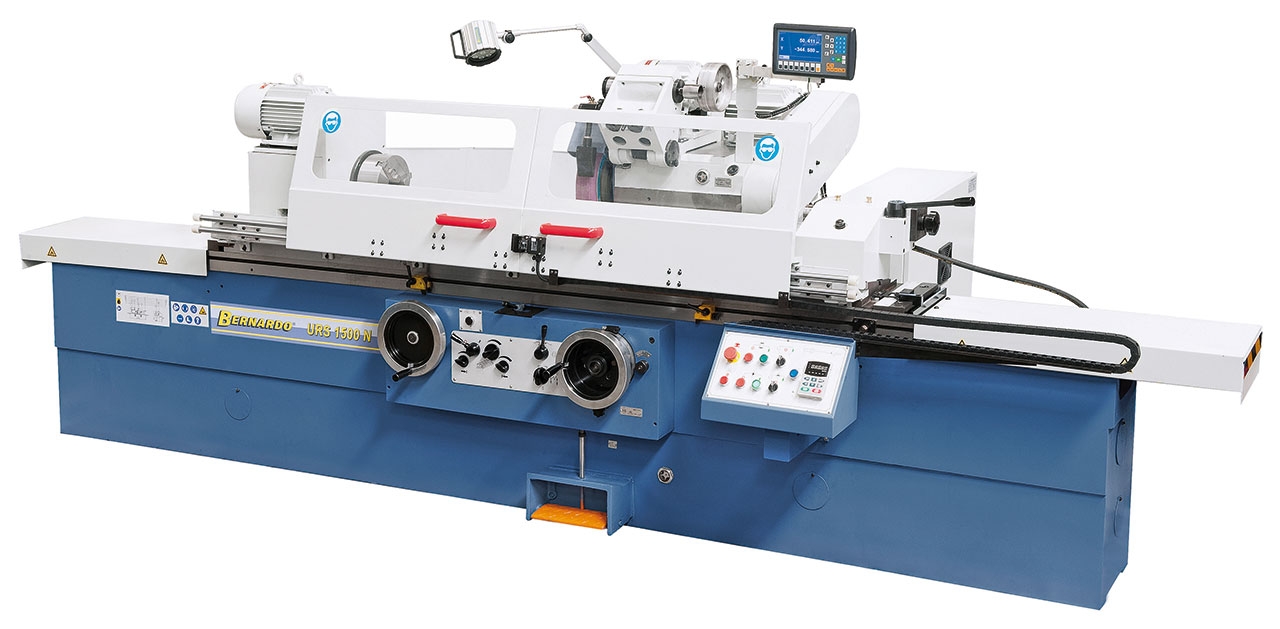

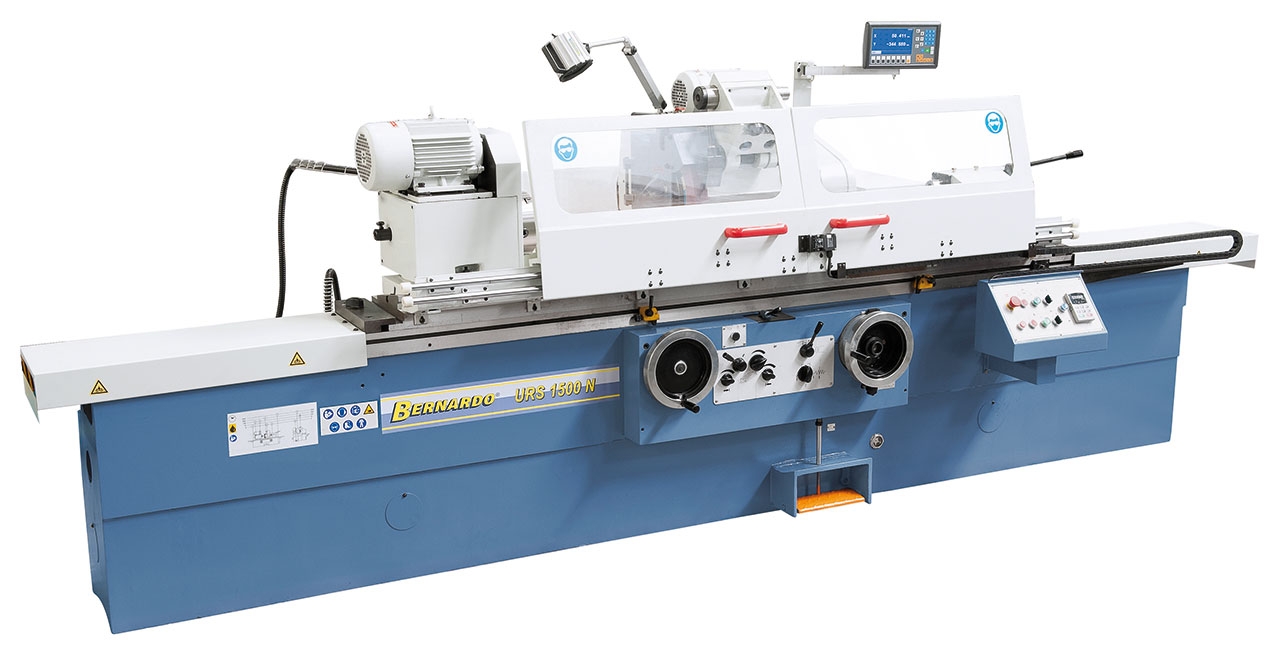

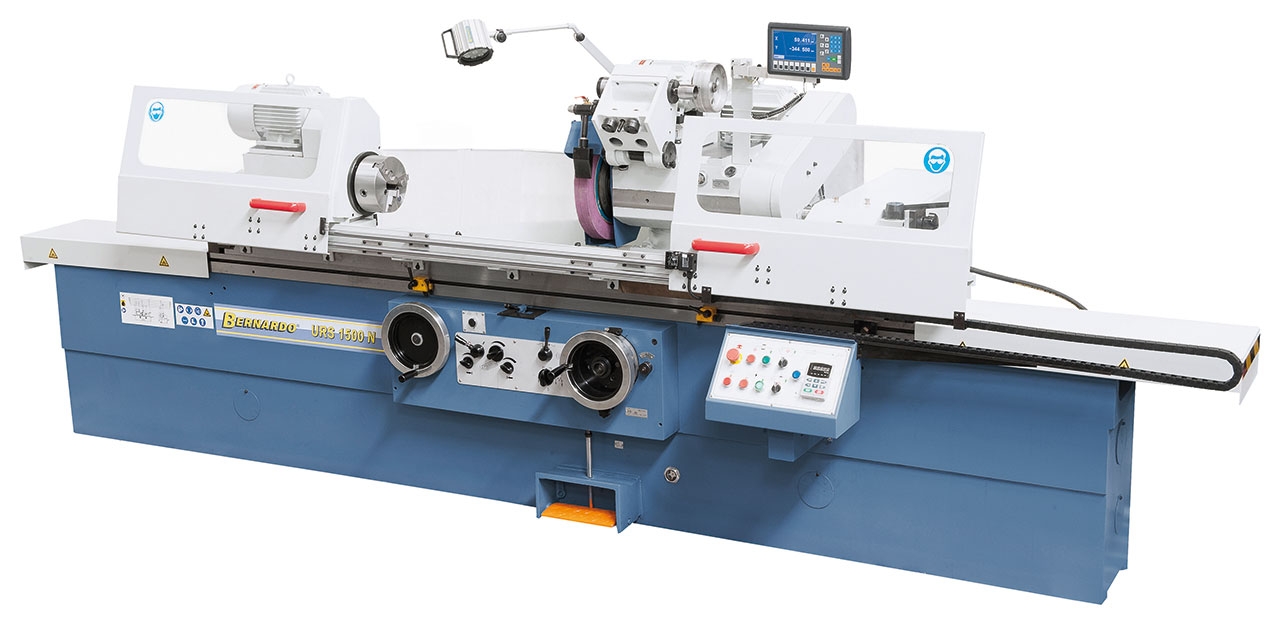

Abbildung URS 1500 N

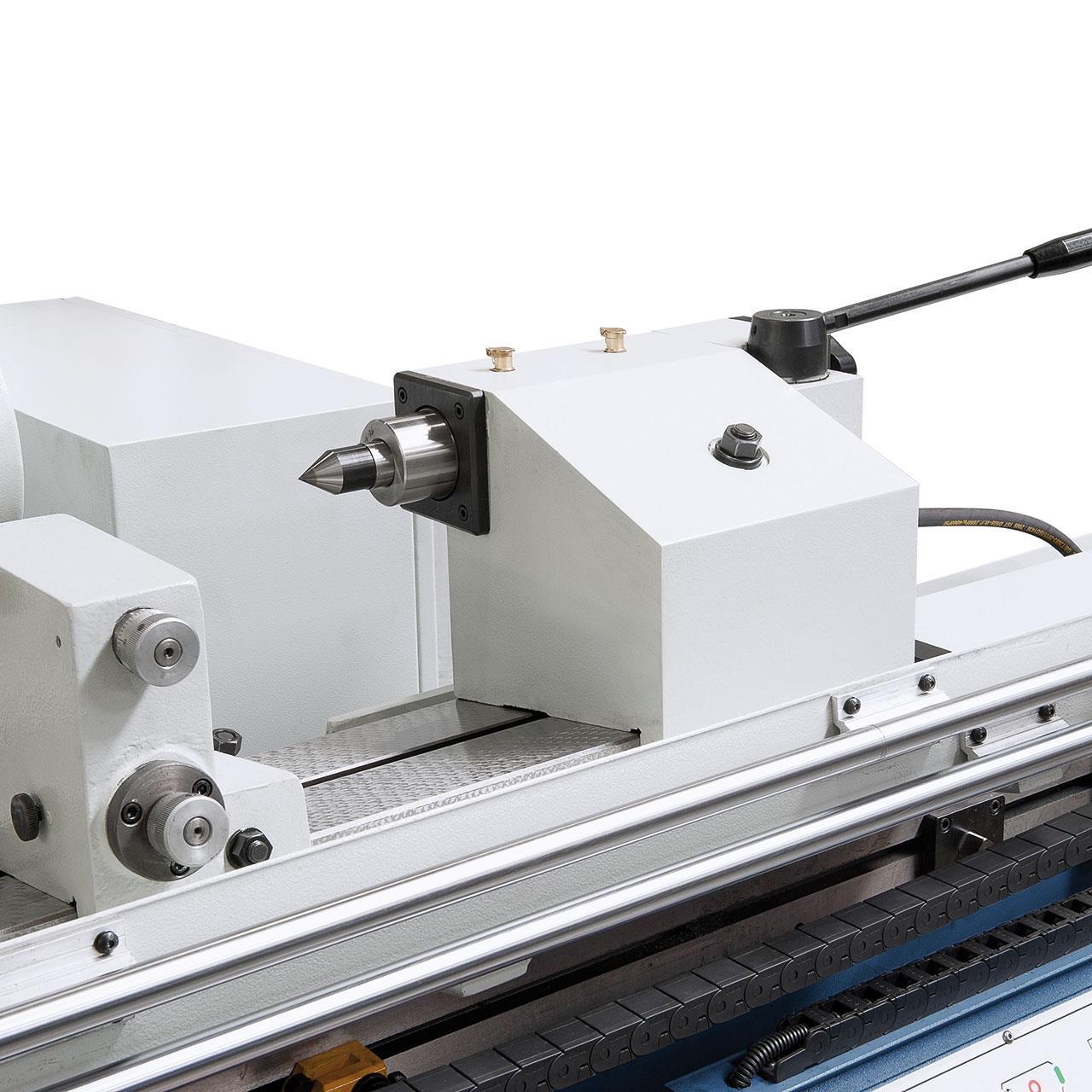

Hydraulischer Reitstock mit hoher Genauigkeit und Stabilität, über Fußpedal verfahrbar

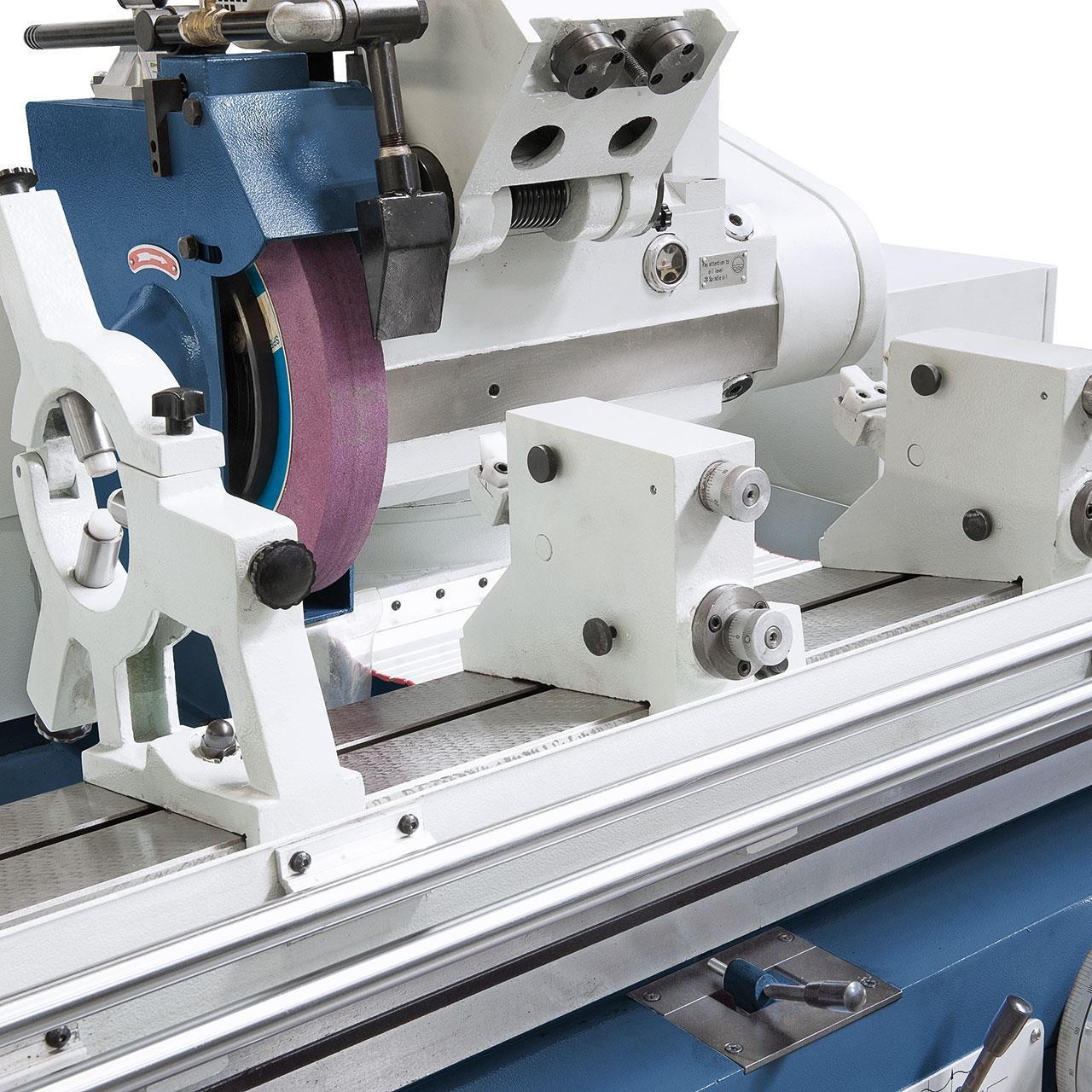

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer geschlossenen bzw. 2 offenen Lünetten ausgestattet

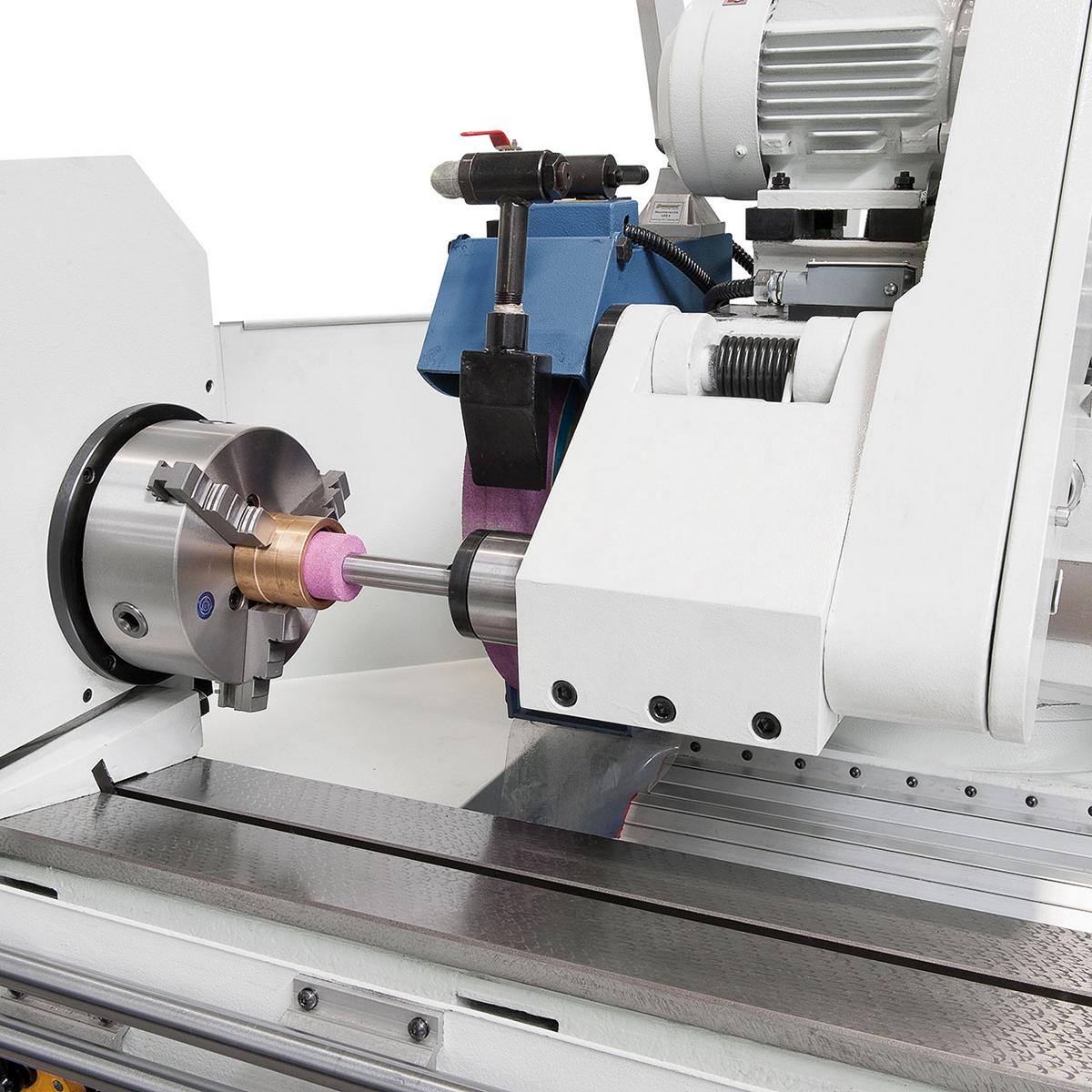

Serienmäßig mit abklappbarer Innenschleifeinrichtung

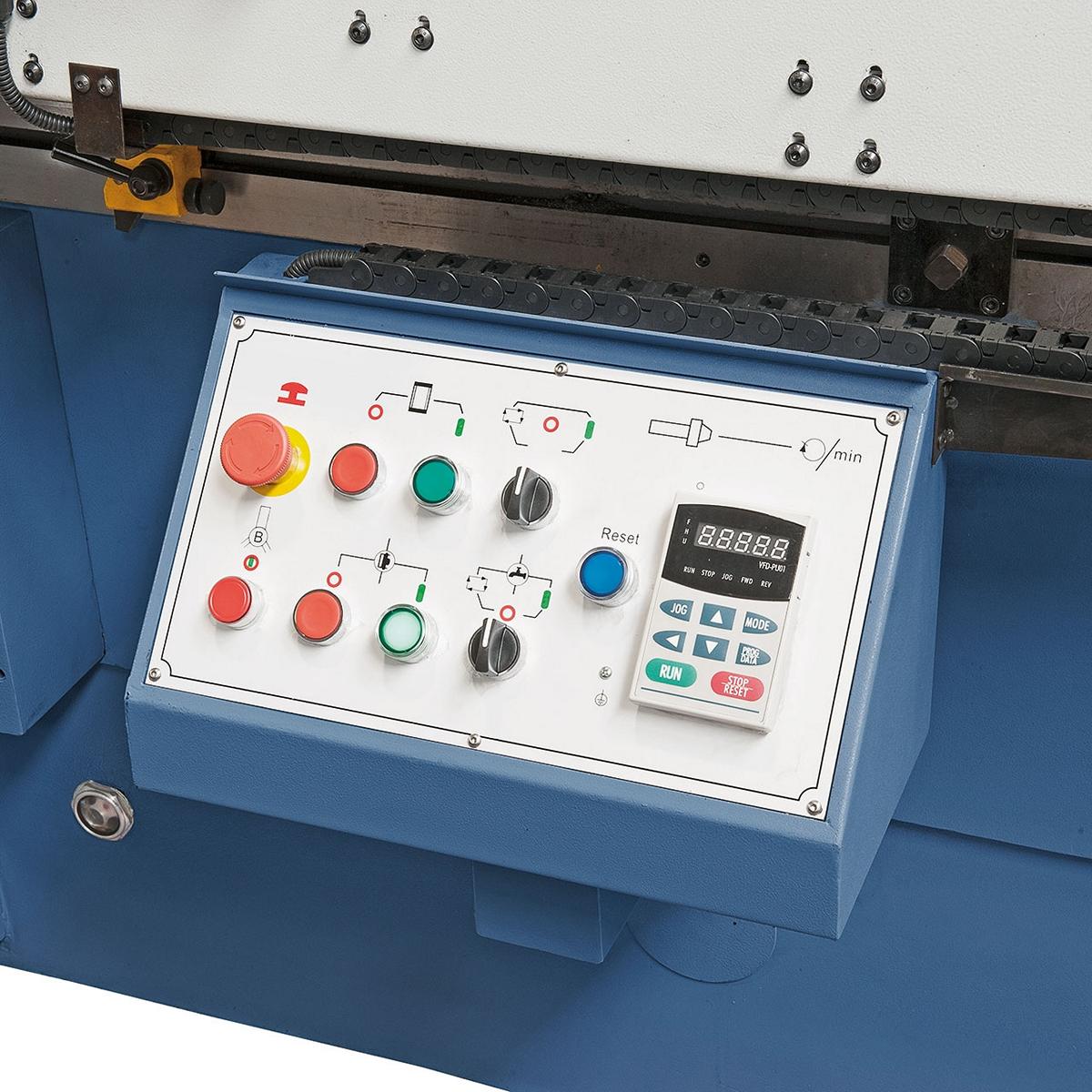

Alle wichtigen Elektro-Schaltelemente bedienerfreundlich angeordnet

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
