05-1371 Bernardo Universal-Rundschleifmaschinen URS 800 N

Mobile Preview: 05-1371 Bernardo Universal-Rundschleifmaschinen URS 800 N

05-1371 Bernardo Universal-Rundschleifmaschinen URS 800 N

Art.Nr.:: 05-1371
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

31.509,03 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

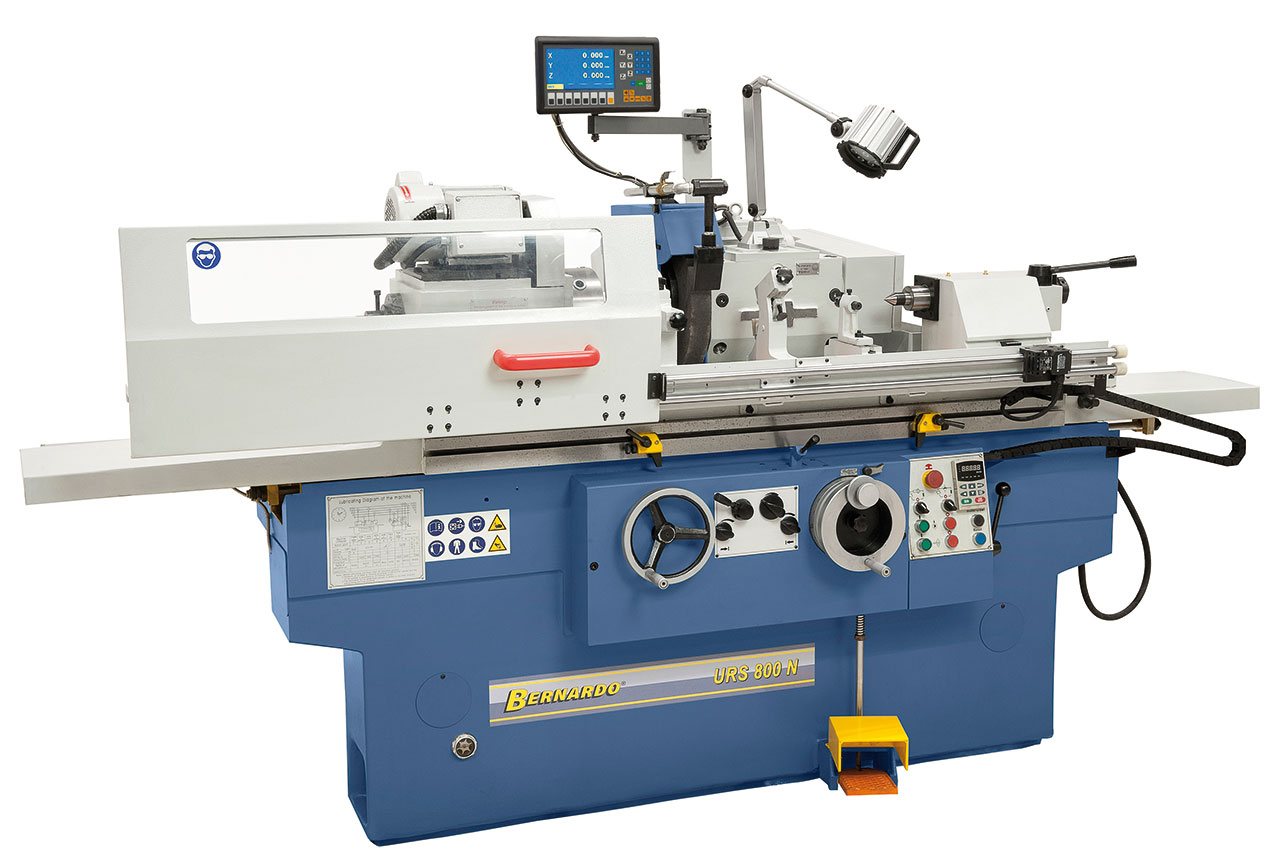

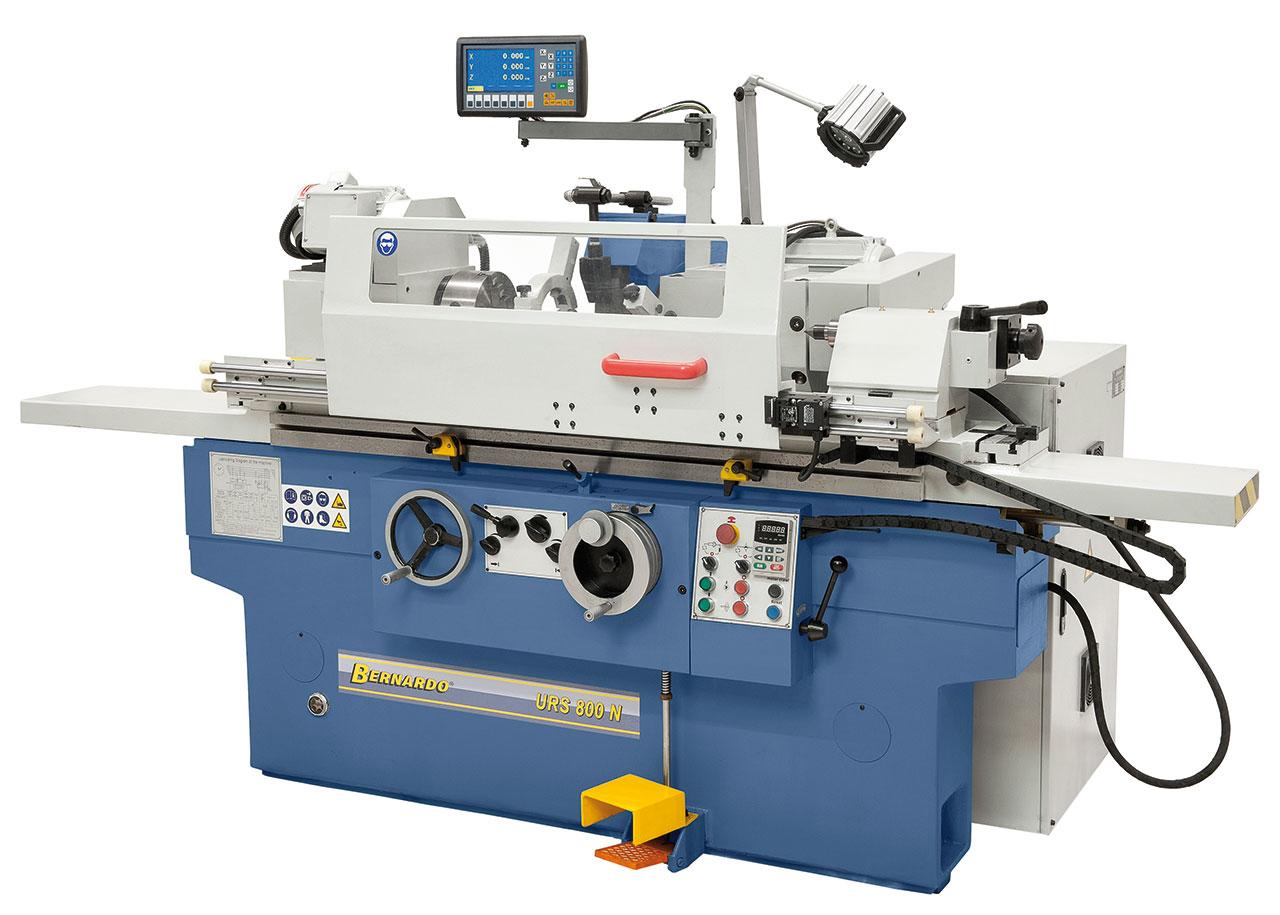

05-1371 Bernardo Universal-Rundschleifmaschinen URS 800 N

Beschreibung:Die Universal-Rundschleifmaschine URS 800 N lässt bereits in der Standardausführung (Innenschleifeinrichtung, 2-Achs-Positionsanzeige, usw.) keine Wünsche offen. Aufgrund Ihrer Konzeption eignet sich diese Maschine hervorragend für den Einsatz im Formen- und Werkzeugbau, dieses Modell wird aber auch bei kleineren Serien in der Produktion eingesetzt.
Features:

Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen
Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das
Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
Doppelseitig gelagerte Schleifspindel mit segmentierten, nachstellbaren Flächengleitgittern
Der Schleifspindelstock ist zum Innenschleifen um 180° drehbar

Technische Spezifikation:

Spitzenweite	800 mm
Spitzenhöhe	135 mm
Außenschleifdurchmesser	8 – 200 mm
Max. Werkstückgewicht	60 kg
Innenschleifdurchmesser	13 – 100 mm
Innenschleiftiefe max.	125 mm
Tischschwenkbereich max.	+3° bis -7°
Tischlängsbewegung max.	850 mm
Tischvorschub	0,1 bis 4 m/min
Man. Tischverfahrweg/Handumdrehung	6 mm/U
Spindelstock
Spindeldrehzahl, stufenlos	25 – 380 U/min
Spindelkonus	MK 4
Schwenkbereich Arbeitsspindel	90°
Schleifspindelstock
Schleifscheibengröße	400 x 50 x 203 mm
Schleifspindeldrehzahl	1670 U/min
Innenschleifspindeldrehzahl	20000 U/min
Schwenkbereich Schleifspindelstock	+/- 30°
Verfahrweg des Schleifkopfes	200 mm
Skalenteilung	0,005 mm
Reitstock
Pinolenaufnahme	MK 4
Pinolenweg	35 mm
Motorleistung
Schleifspindel	4,0 kW
Arbeitsspindel	0,75 kW
Maschinenabmessung (B x T x H)	2900 x 1450 x 1700 mm
Gewicht ca.	2570 kg

Lieferumfang:

2-Achs-Digitalanzeige ES-12 H mit LCD-Dissplay
Schleifscheibe
Schleifscheibenflansch
3-Backenfutter 200 mm
Frequenzumrichter
Offene Lünette
Geschlossene Lünette
Innenschleifeinrichtung
LED-Maschinenleuchte
Auswuchtstand
Auswuchtdorn
2 Zentrierspitzen
Kühlmitteleinrichtung
Spritzschutz
Schleifscheibenabrichter
Werkstückmitnehmer
Bedienwerkzeug

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

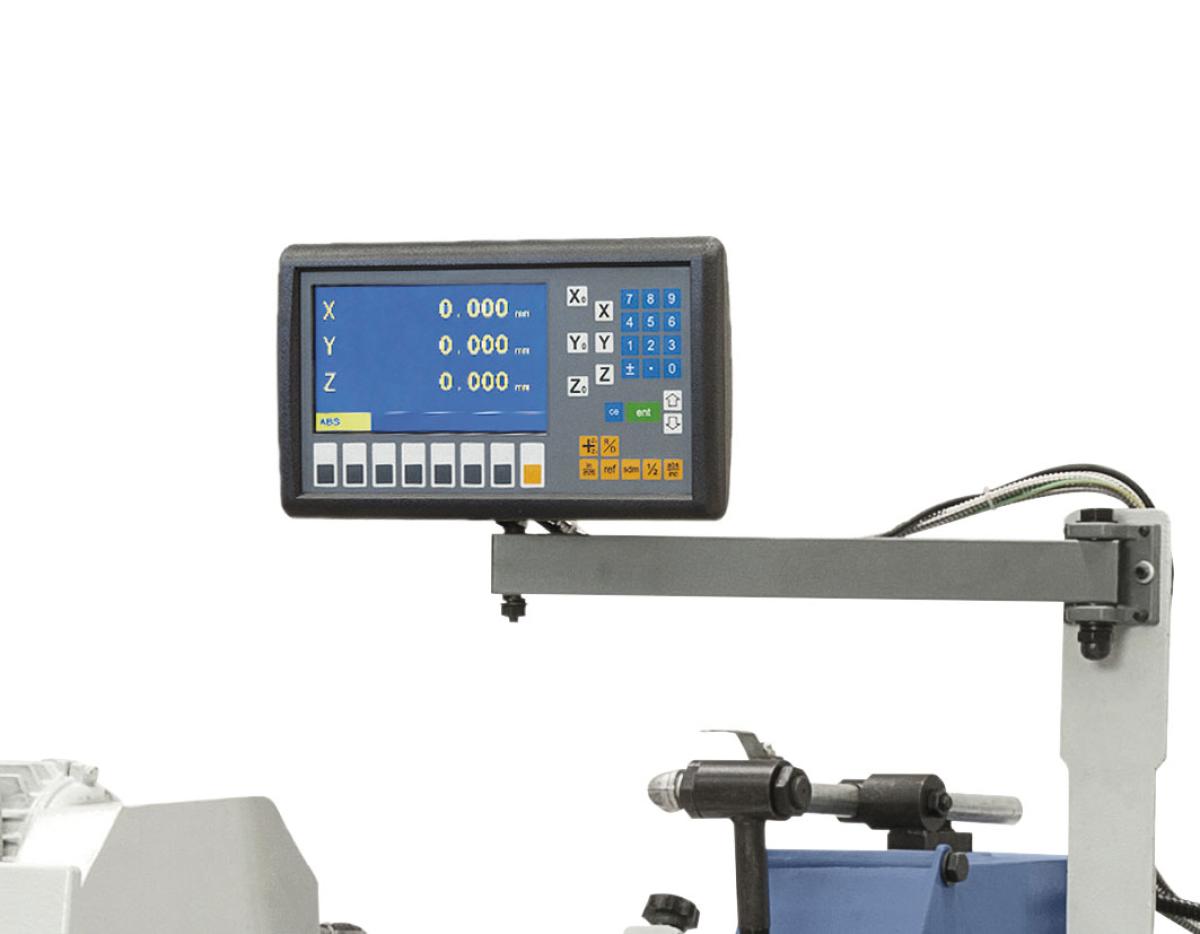

Serienmäßig mit digitaler 2-Achs-Digitalanzeige ausgestattet

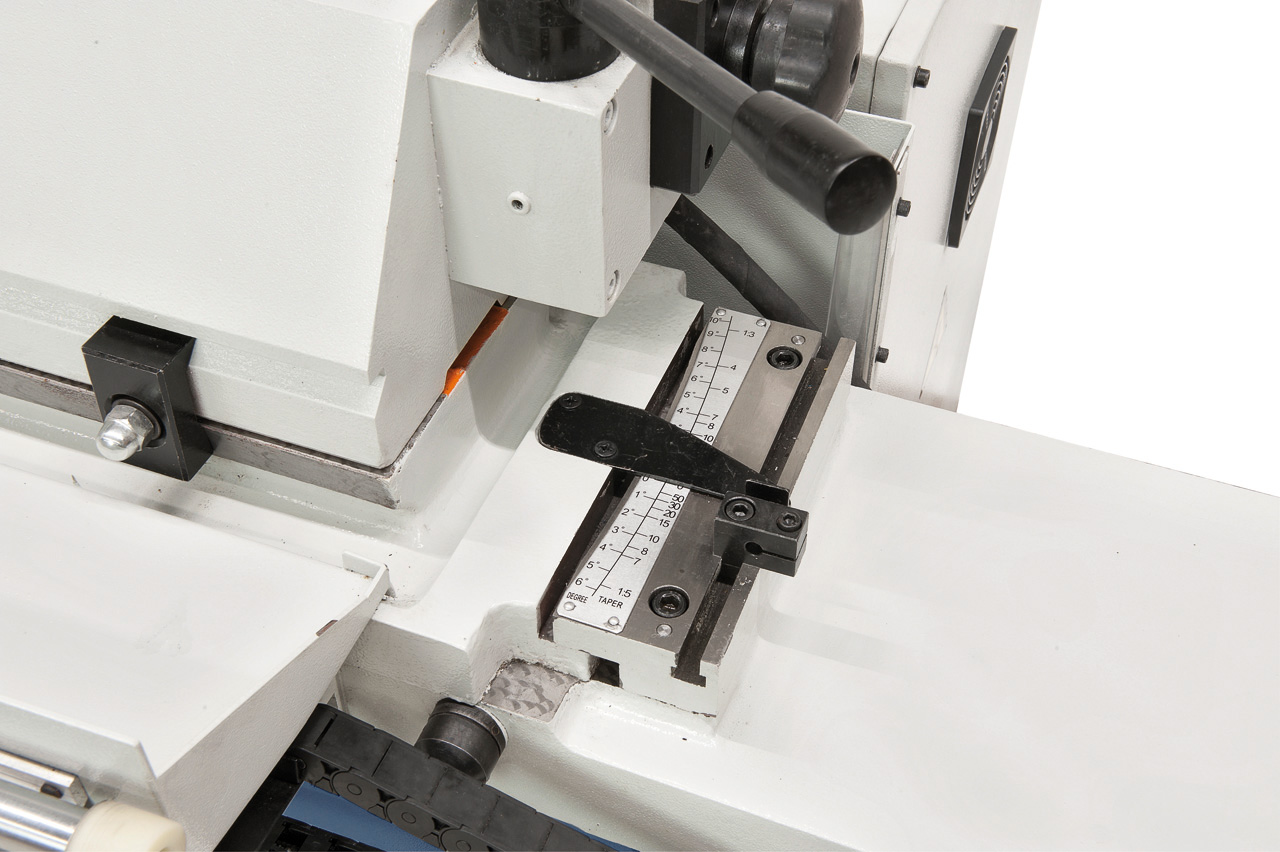

Zum Konischschleifen zwischen den Spitzen kann der Tisch von +3° bis -7° geschwenkt werden.

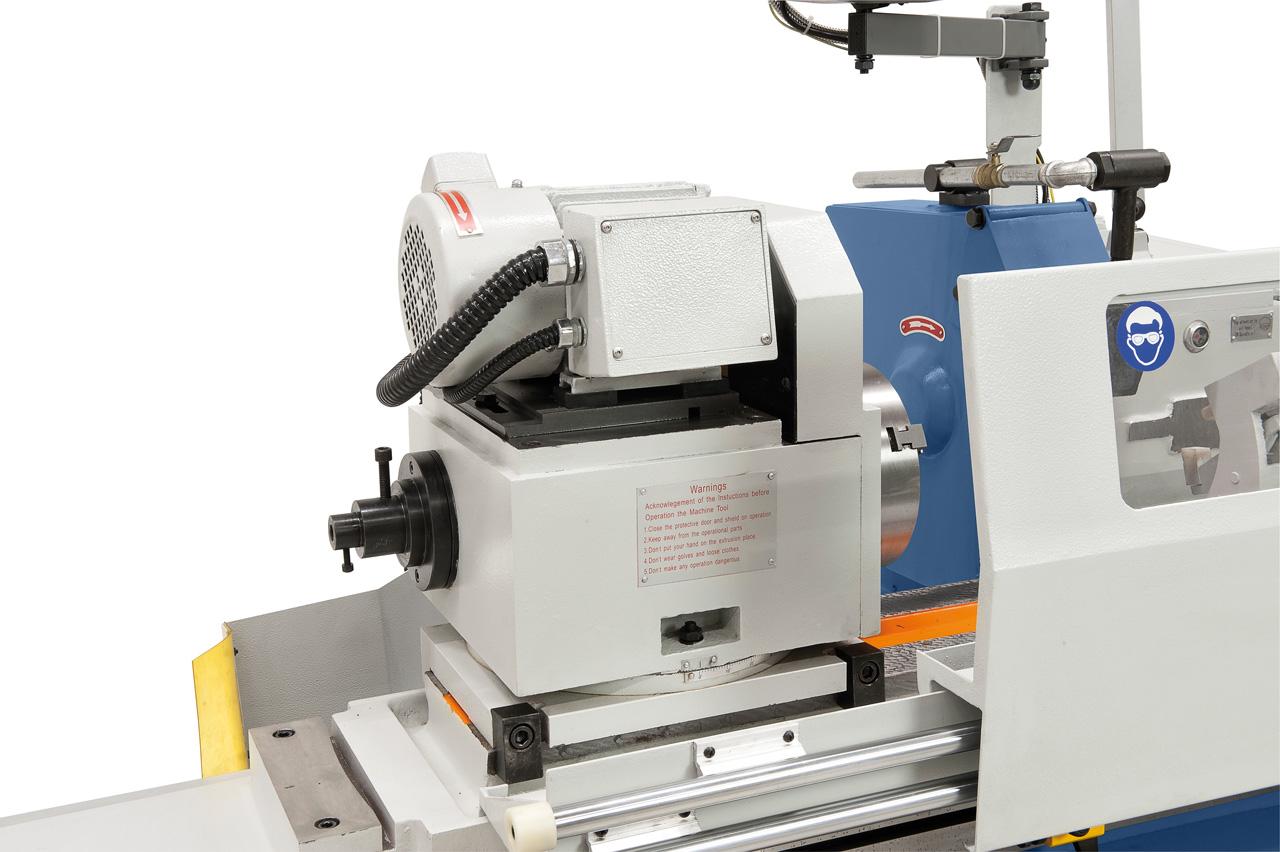

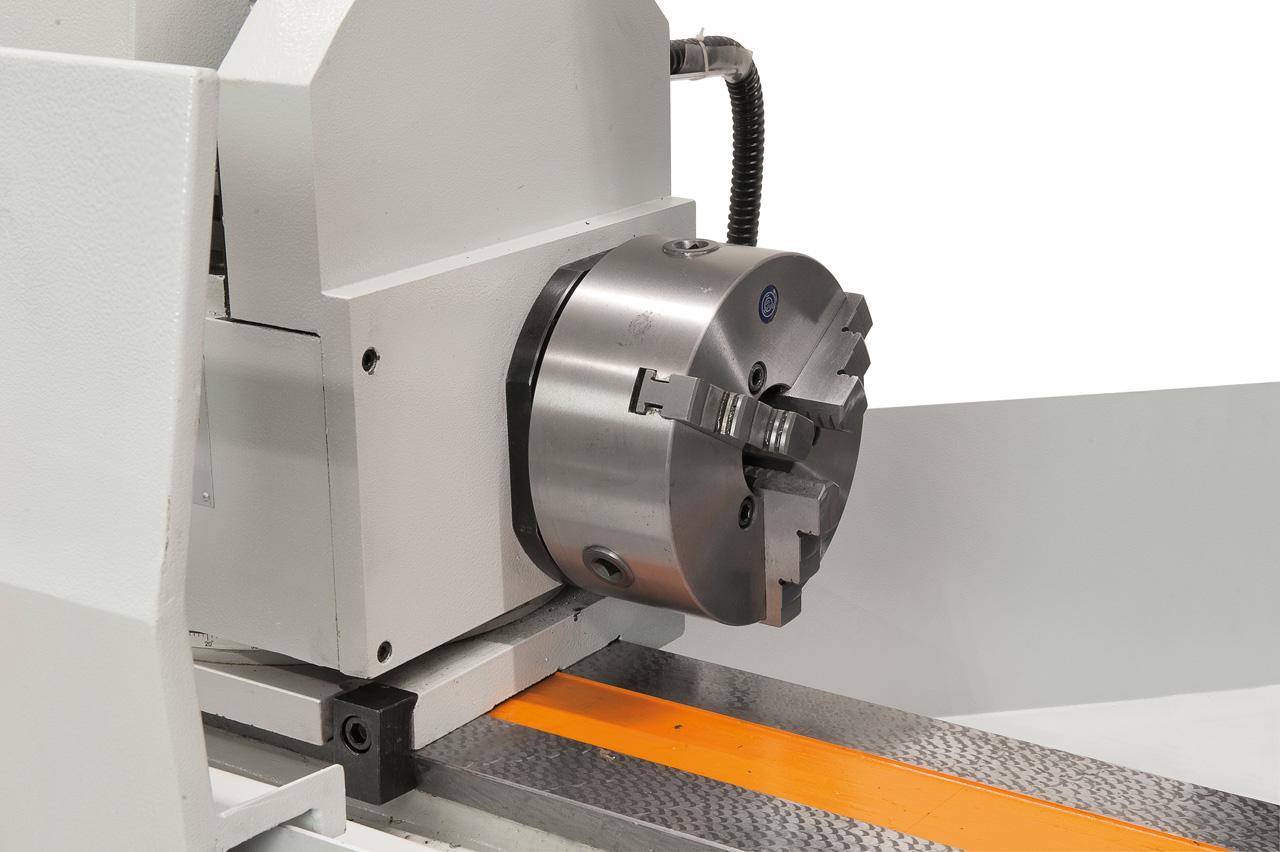

Schwenkbarer Spindelkopf von 0° - 90° zum Konischschleifen verstellbar.

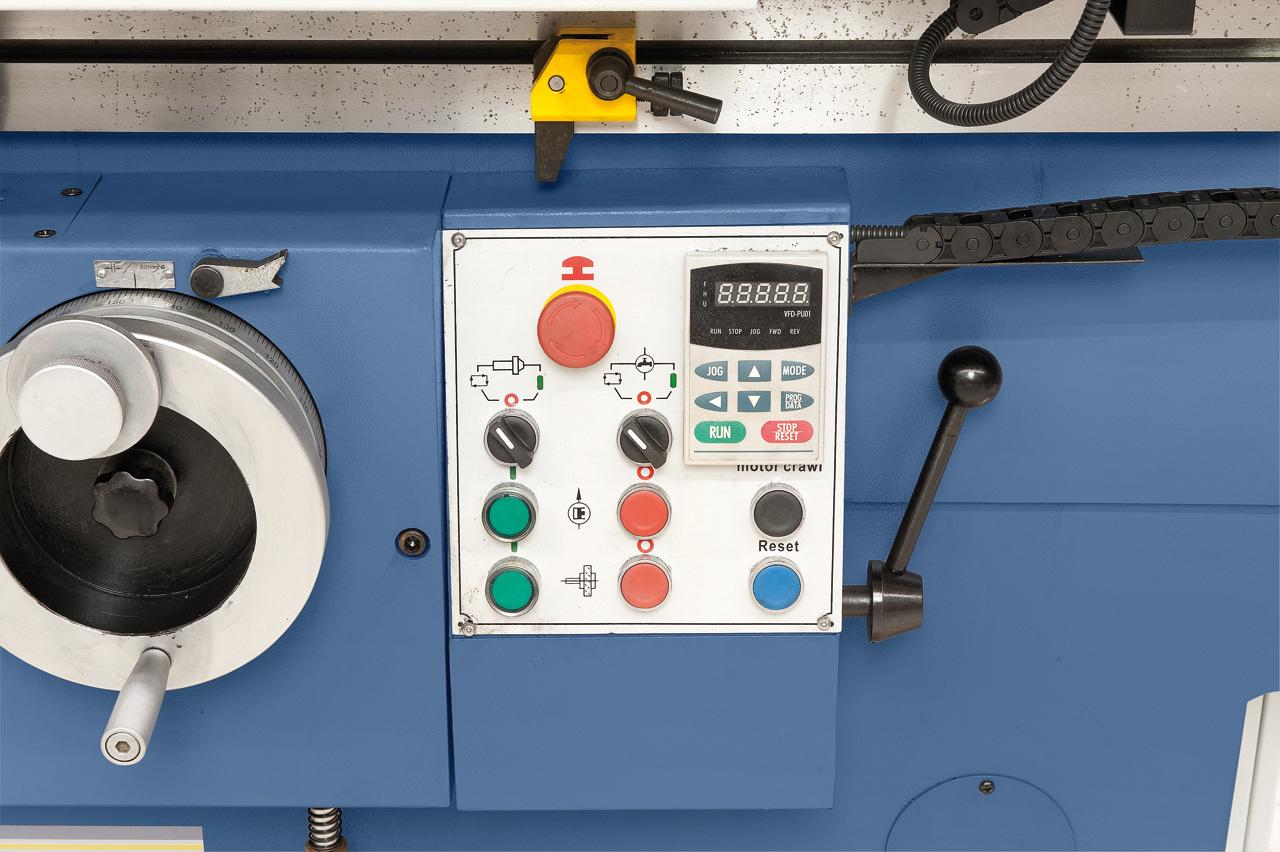

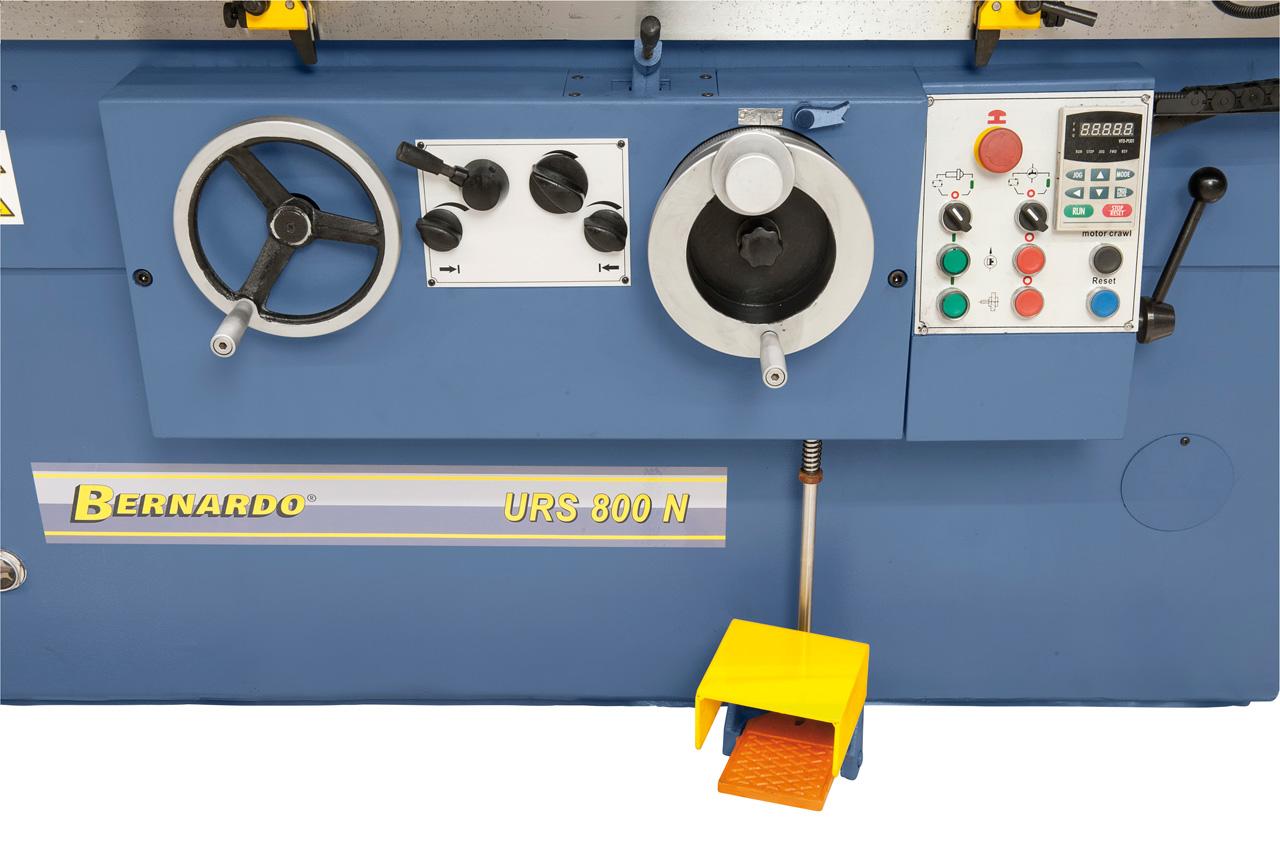

Übersichtlich und ergonomisch angebrachtes Elektro-Bedienpult

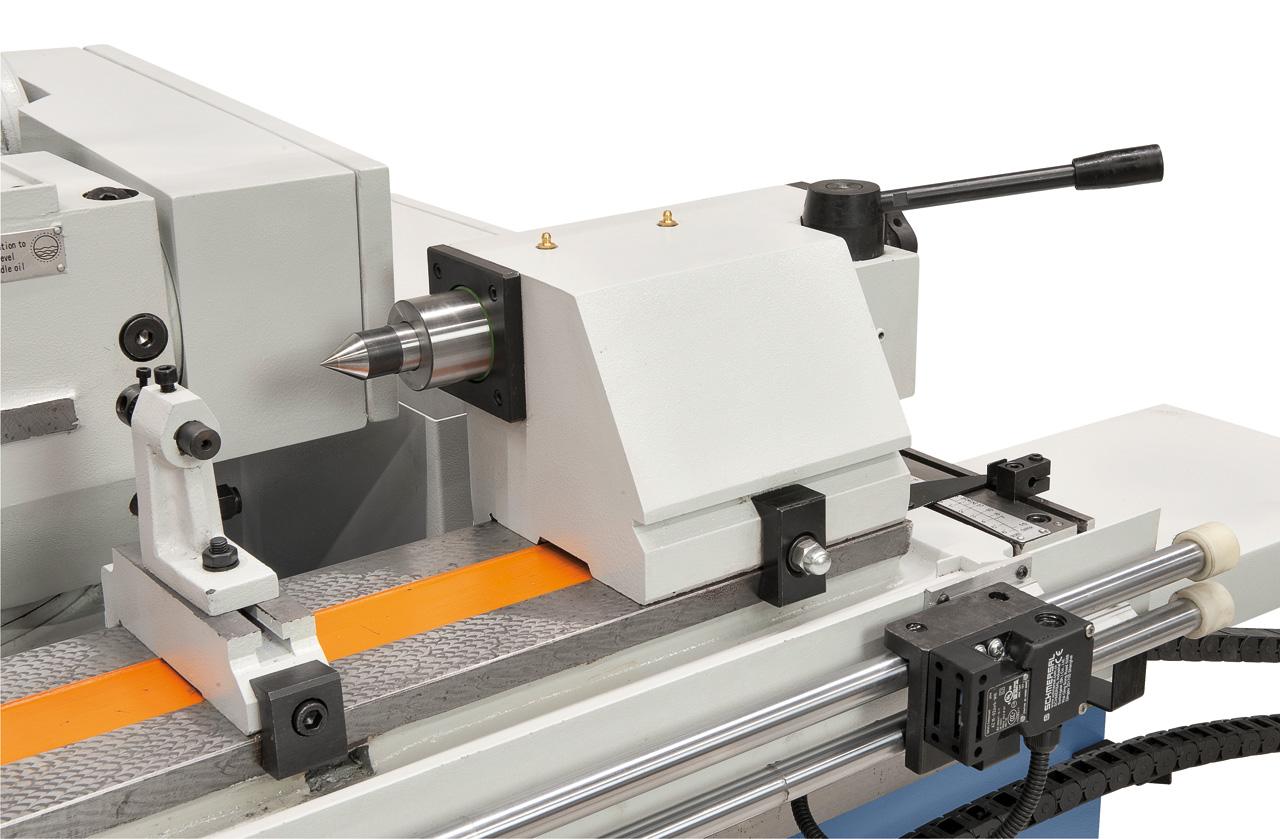

Hydraulischer Reitstock mit hoher Genauigkeit und Stabilität, über Fußpedal verfahrbar

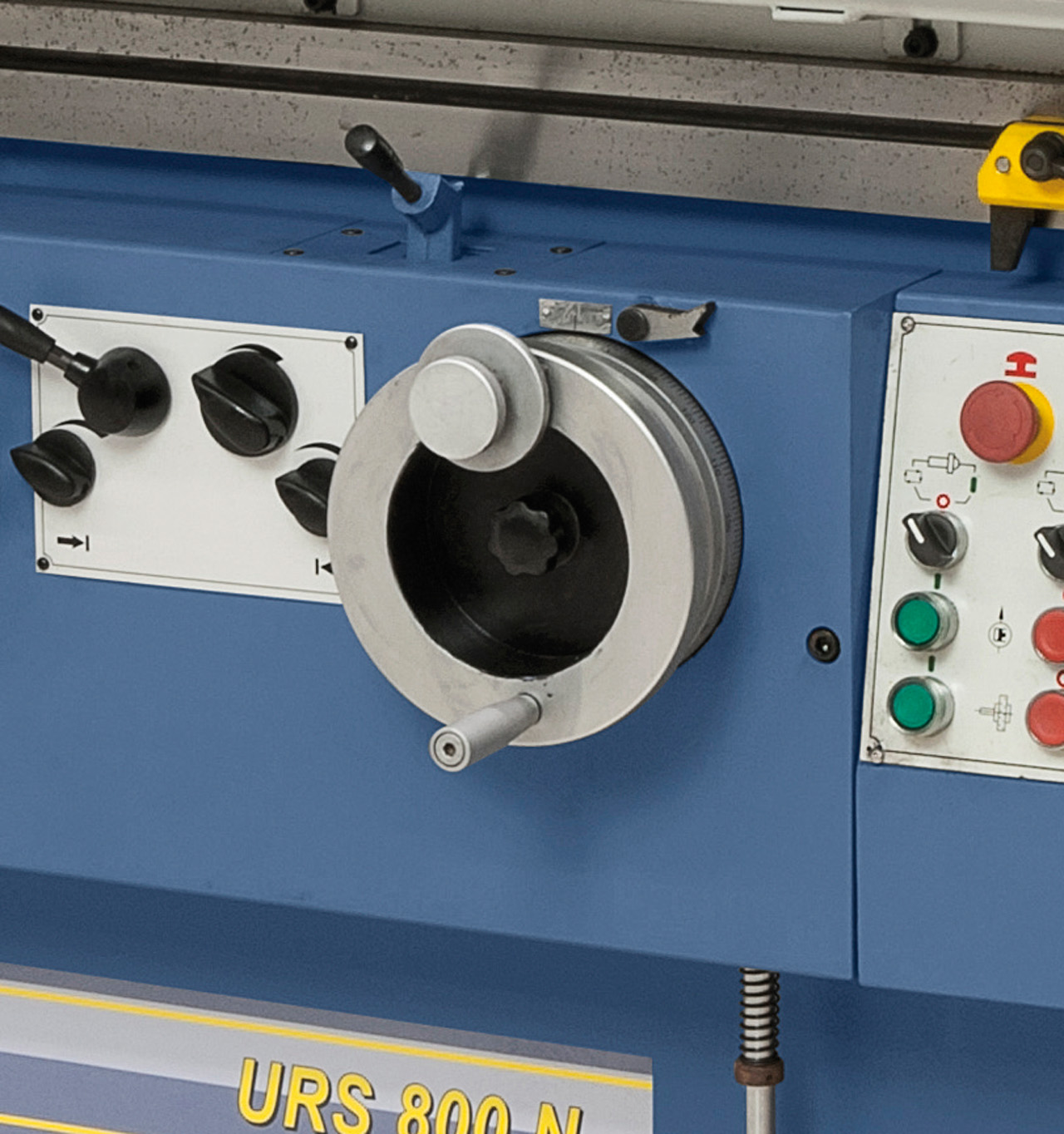

Handrad mit Skala (0,005 mm) für die manuelle Schleifspindelstockquerbewegung

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
