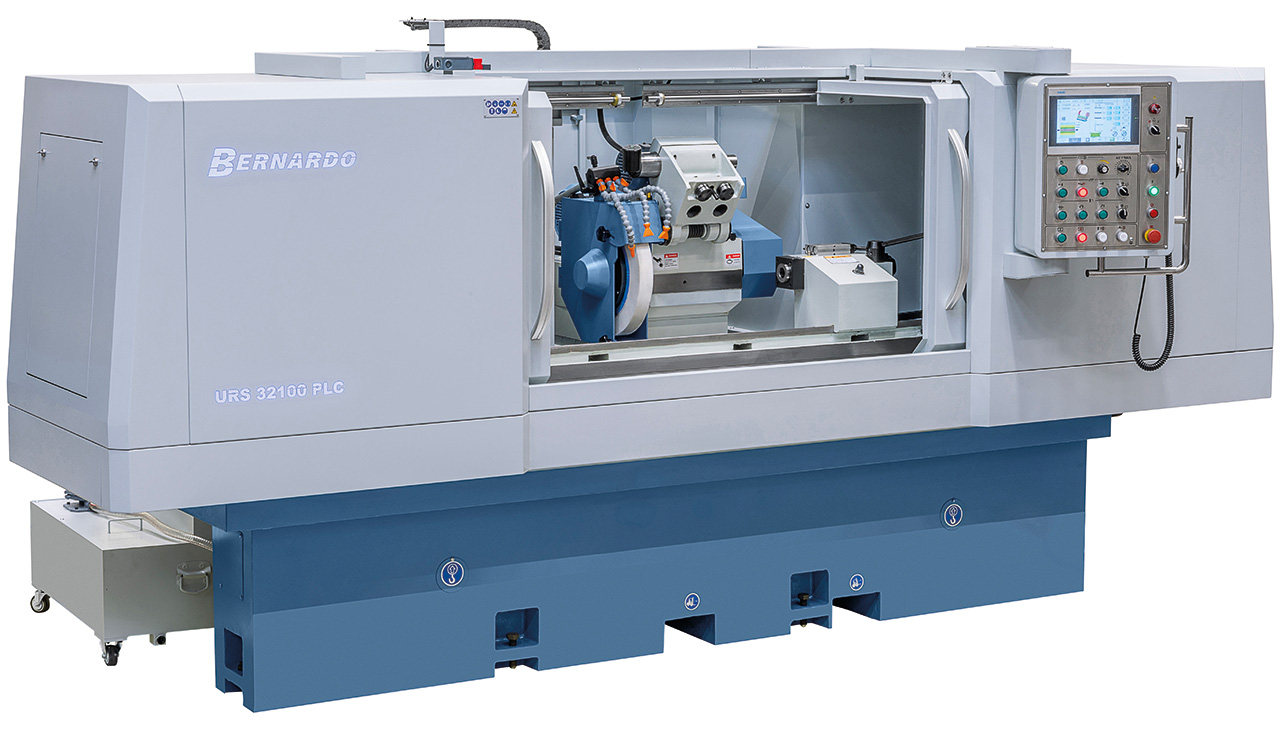

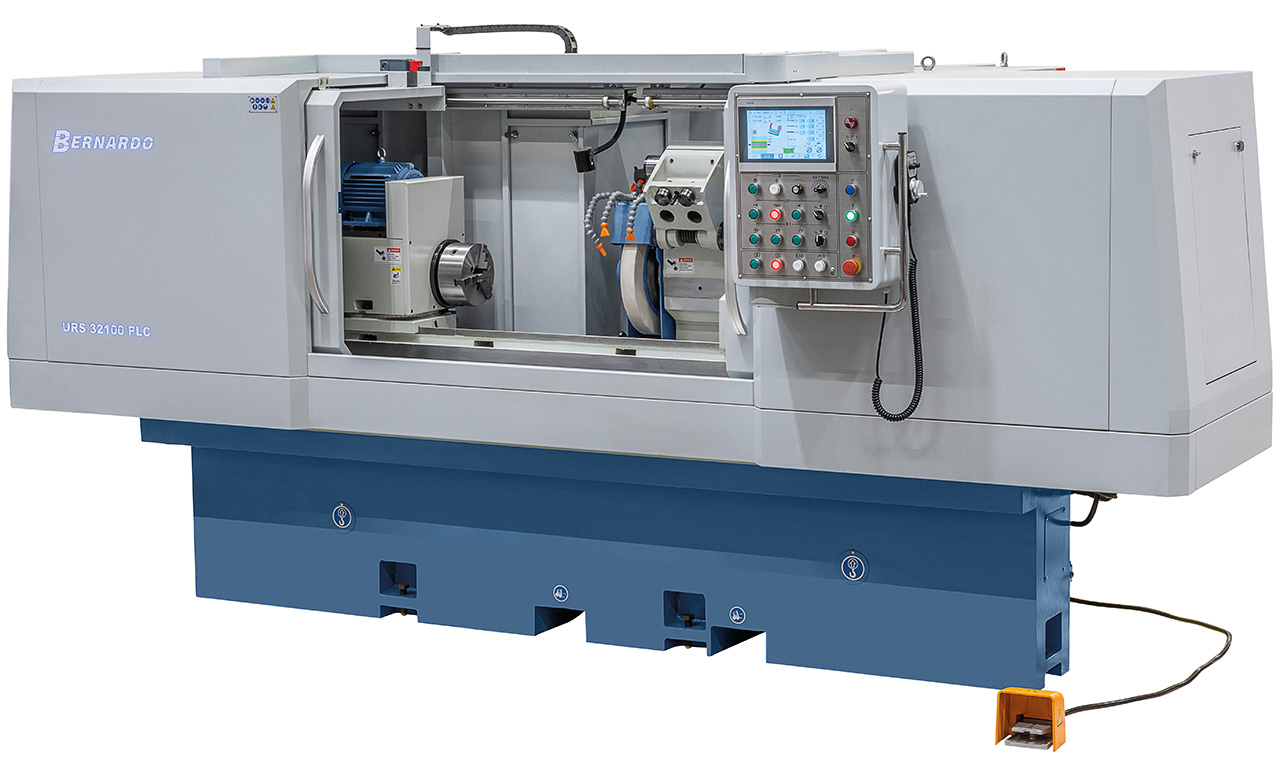

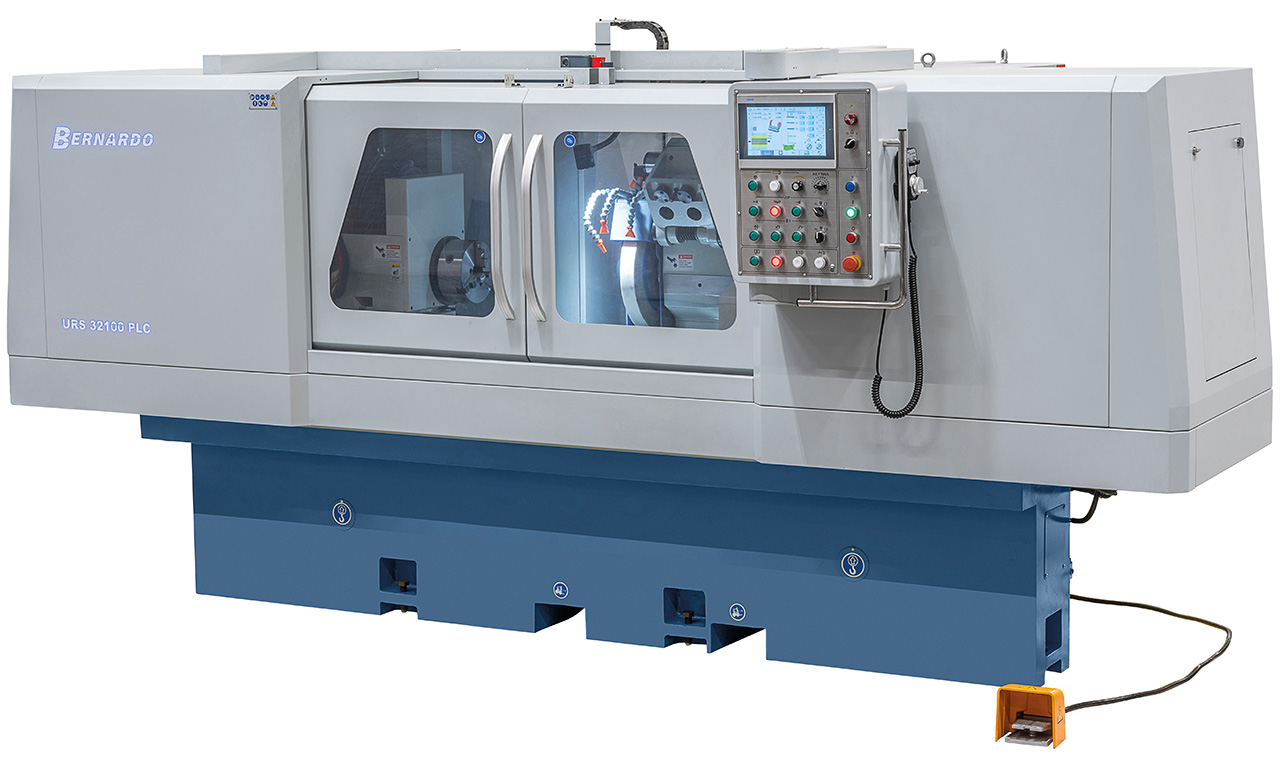

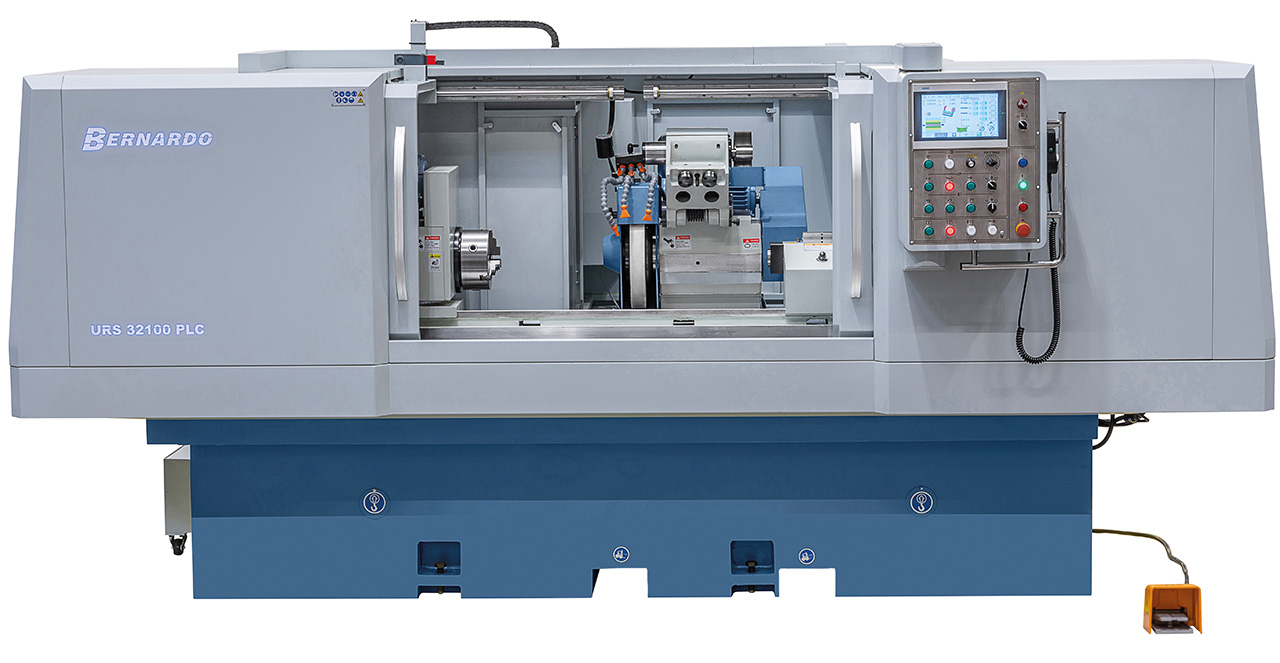

05-1393XL1 Bernardo Universal-Schleifmaschine URS 32100 PLC
Die Universal-Rundschleifmaschine URS 32100 PLC eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Eigenschaften
-Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
-Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
-Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
-Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
-Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
-Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
-Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
-Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x-Achse, Linearführung in der y-Achse
-Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
-Servoantriebe in der x- und z-Achse, Arbeitstisch verfährt über präzise Kugelumlaufspindel
Technische Spezifikationen
Spitzenweite 1000 mm
Spitzenhöhe 180 mm
Außenschleifdurchmesser 8 - 320 mm
Max. Werkstückgewicht 150 kg
Innenschleifdurchmesser mit Lünette 35 - 100 mm
Innenscheifdurchmesser ohne Lünette 30 - 100 mm
Innenschleiftiefe max. 125 mm
Tischschwenkbereich max. -2° bis +9°
Tischlängsbewegung max. 1200 mm
Tischvorschub 0,1 - 6 m/min
Spindelstock
Spindeldrehzahl, stufenlos 25 - 500 U/min
Spindelkonus MK 4
Schwenkbereich Arbeitsspindel +90°
Schleifspindelstock
Schleifscheibengröße 400 x 50 x 203 mm
Schleifspindeldrehzahl 2140 U/min
Innenschleifspindeldrehzahl 10000 U/min
Schwenkbereich Schleifspindelstock -10°
Verfahrweg des Schleifkopfes 250 mm
Skalenteilung 0,001 mm
Reitstock
Pinolenaufnahme MK 4
Pinolenweg 30 mm
Motorleistung
Schleifspindel 4,0 kW
Arbeitsspindel 1,5 kW
Innenschleifspindel 1,1 kW
Maschinenabmessung (B x T x H) 3910 x 2260 x 1860 mm
Gewicht ca. 3800 kg
Lieferumfang
-PLC-Steuerung
-Elektronisches Handrad
-Schleifscheibe
-Schleifscheibenflansch
-3-Backenfutter diam. 200 mm
-Innenschleifeinrichtung
-LED-Maschinenleuchte
-Auswuchtstand
-Auswuchtdorn
-Frequenzumrichter
-2 Zentrierspitzen
-Messplatte
-Kühlmitteleinrichtung
-Vollverkleidung
-Schleifscheibenabrichter
-Werkstückmitnehmer
-Maschinenschuhe
-Zentralschmierung
-Bedienwerkzeug
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
