05-1383XL Bernardo Universal-Rundschleifmaschinen URS 1500 N
05-1383XL Bernardo Universal-Rundschleifmaschinen URS 1500 N

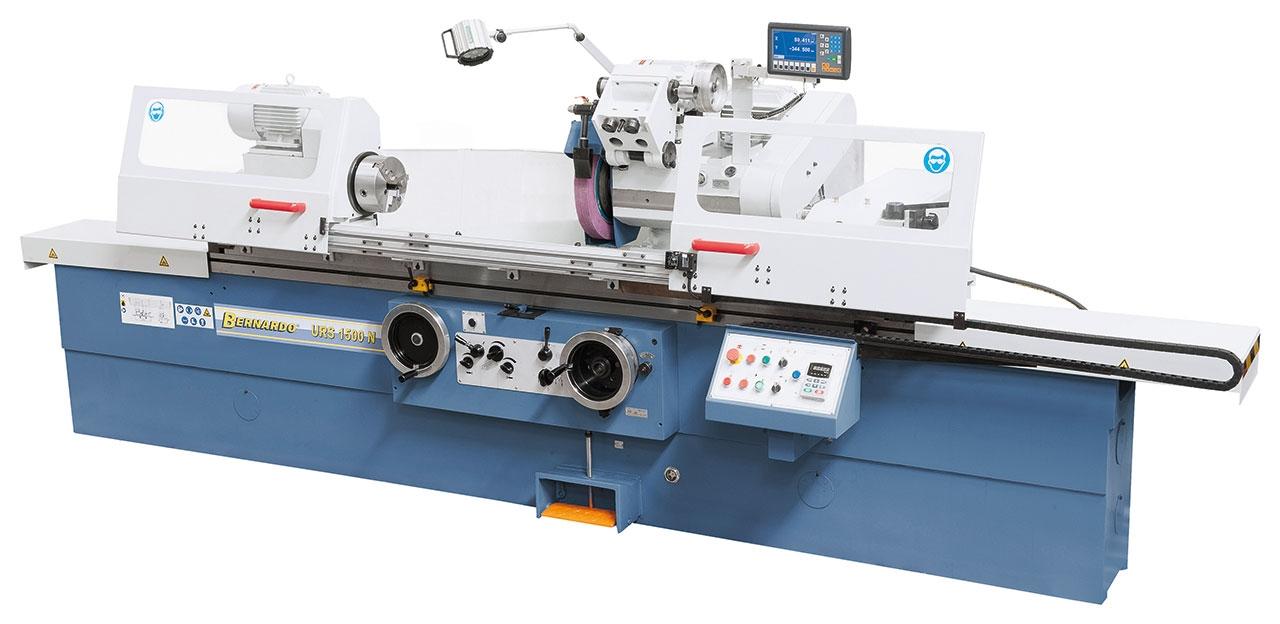

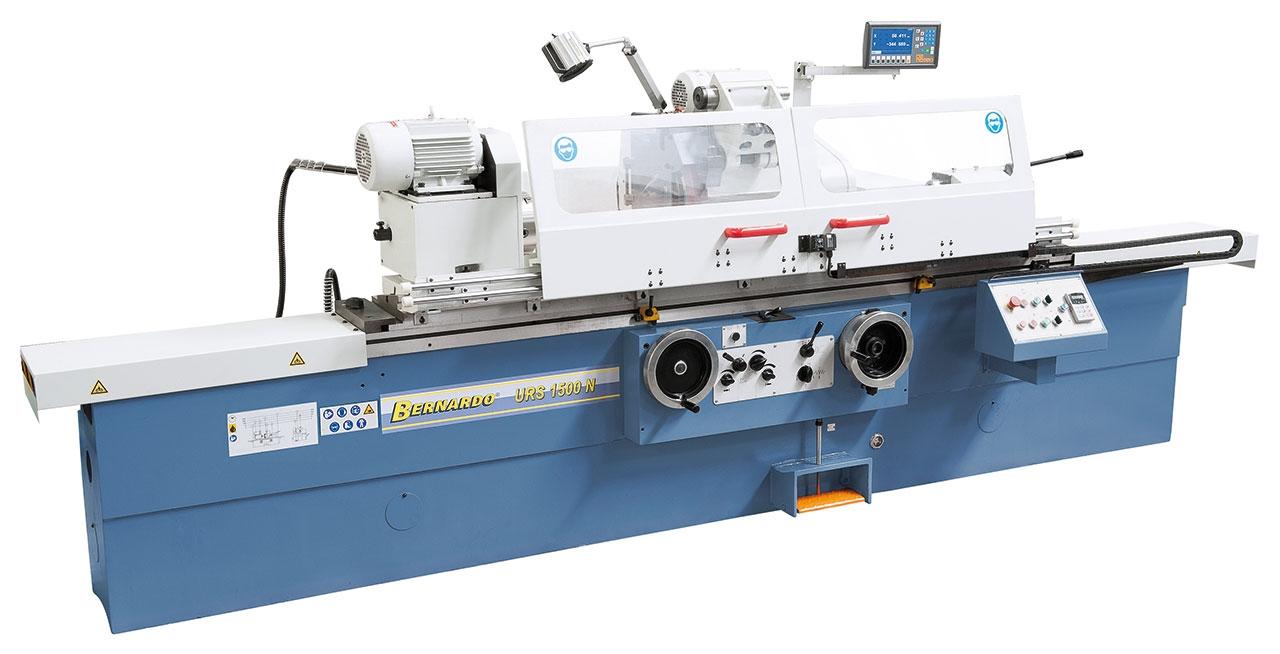

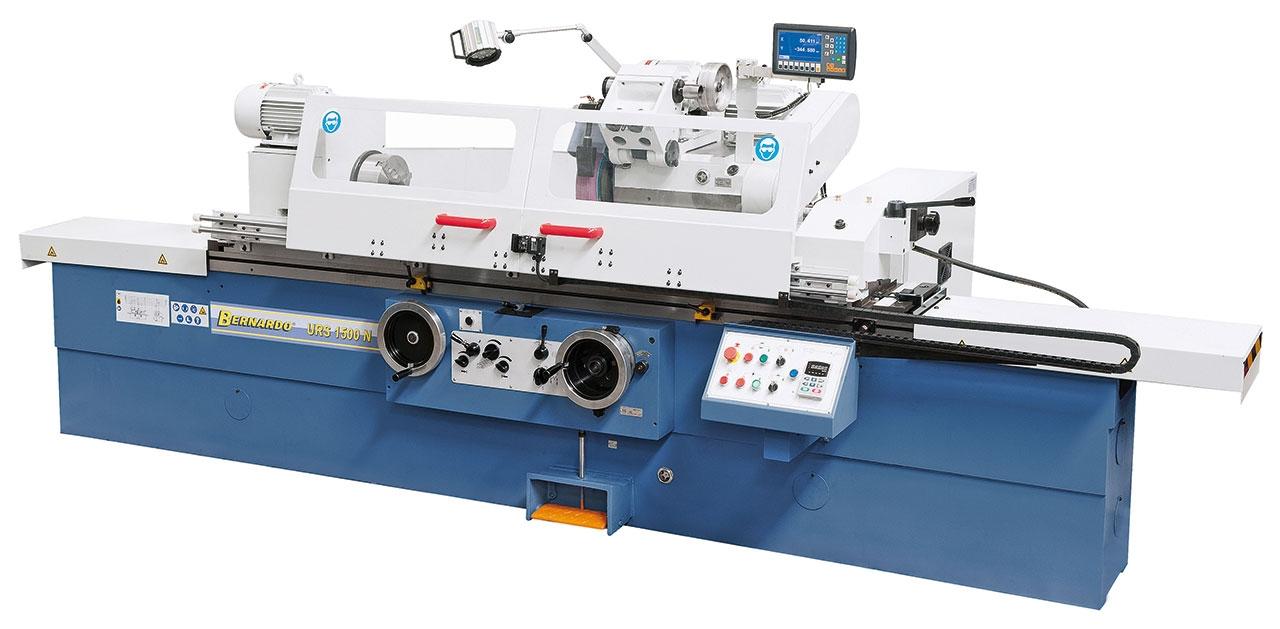

Beschreibung:Die Universal-Rundschleifmaschine URS 1500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Features:
Technische Spezifikation:
Lieferumfang:
Zum Stabilisieren von langen Werkstücken serienmäßig mit einer geschlossenen bzw. 2 offenen Lünetten ausgestattet.
Serienmäßig mit abklappbarer Innenschleifeinrichtung
Alle wichtigen Elektro-Schaltelemente bedienerfreundlich angeordnet
Schwenkbarer Spindelkopf von +30° bis -30°, mit stufenloser Drehzahlverstellung
Beschreibung:Die Universal-Rundschleifmaschine URS 1500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Features:
- Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberfl ächengüte und Präzision erreicht
- Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
- Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
- Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
- Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
- Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
- Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
- Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
- Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
- Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
- Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
Technische Spezifikation:
| Spitzenweite | 1500 mm |
| Spitzenhöhe | 180 mm |
| Außenschleifmaße | 8 - 320 mm |
| Max. Werkstückgewicht | 150 kg |
| Innenschleifdurchmesser mit Lünette | 35 - 100 mm |
| Innenschleifdurchmesser ohne Lünette | 30 - 100 mm |
| Innenschleiftiefe max. | 125 mm |
| Tischschwenkbereich max. | +3° bis -6° |
| Tischlängsbewegung max. | 1500 mm |
| Tischvorschub | 0,1 - 4 m/min |
| Man. Tischverfahrweg/Handradumdrehung | 6 mm/U |
| Eilgang, hydraulisch | 50 mm/min. |
| Spindelstock | |
| Spindeldrehzahl, stufenlos | 25 - 220 U/min |
| Spindelkonus | MK 4 |
| Schwenkbereich Arbeitsspindel | +90° |
| Schleifspindelstock | |
| Schleifscheibengröße | 400 x 50 x 203 mm |
| Schleifspindeldrehzahl | 1670 U/min |
| Innenschleifspindeldrehzahl | 10000 U/min |
| Schwenkbereich Schleifspindelstock | +/-30° |
| Verfahrweg des Schleifkopfes | 180 mm |
| Skalenteilung | 0,0025 mm |
| Reitstock | |
| Pinolenaufnahme | MK 4 |
| Pinolenweg | 30 mm |
| Motorleistung | |
| Schleifspindel | 5,5 kW |
| Arbeitsspindel | 1,5 kW |
| Innenschleifspindel | 1,1 kW |
| Maschinenabmessung (B x T x H) | 4700 x 1900 x 1500 mm |
| Gewicht | 4300 kg |
Lieferumfang:

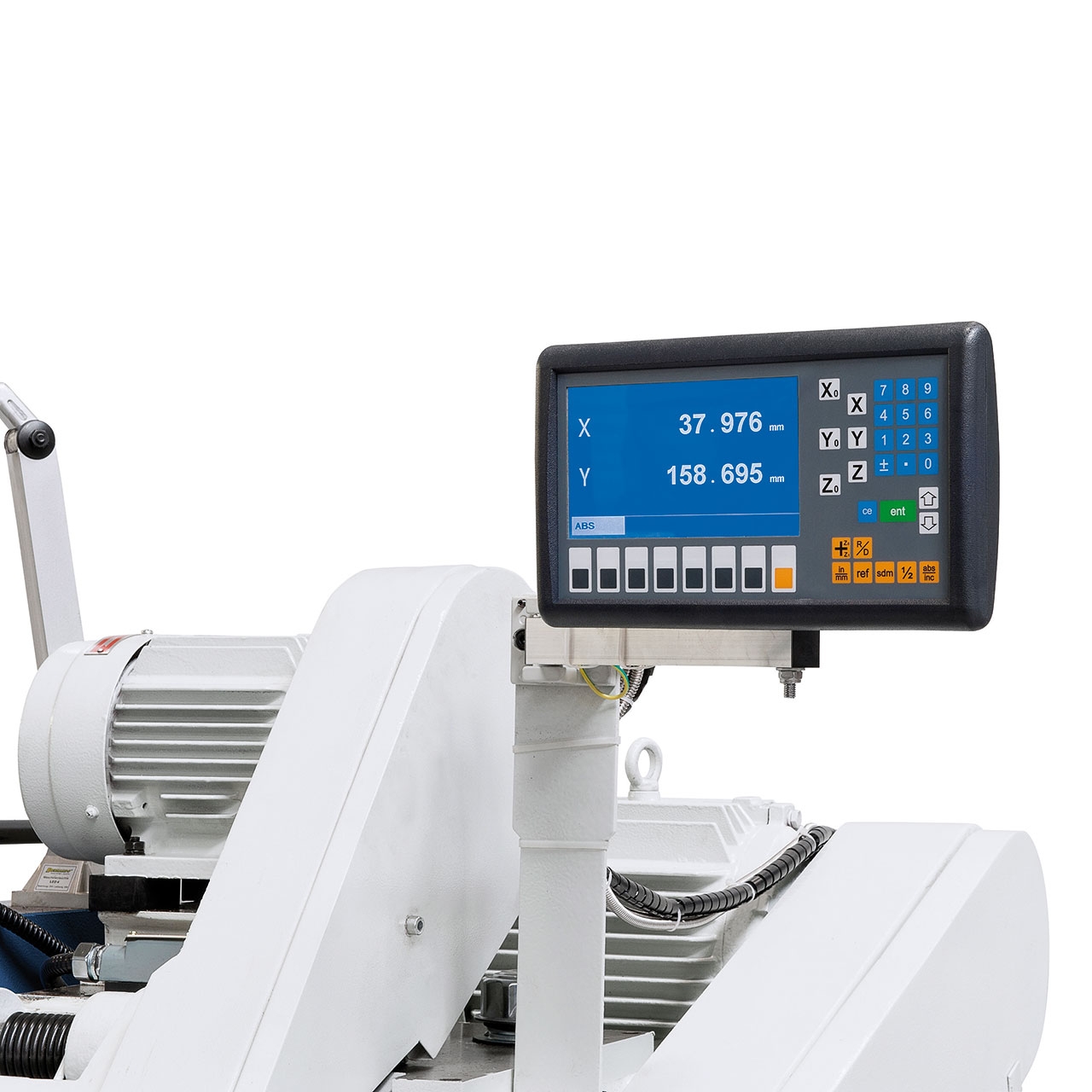

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Schleifscheibenflansch
- 3-Backenfutter diam. 200 mm
- 2 Stk. offene Lünetten
- Geschlossene Lünette
- Innenschleifeinrichtung
- LED-Maschinenleuchte
- Auswuchtstand
- Auswuchtdorn
- Frequenzumrichter
- 2 Zentrierspitzen
- Messplatte

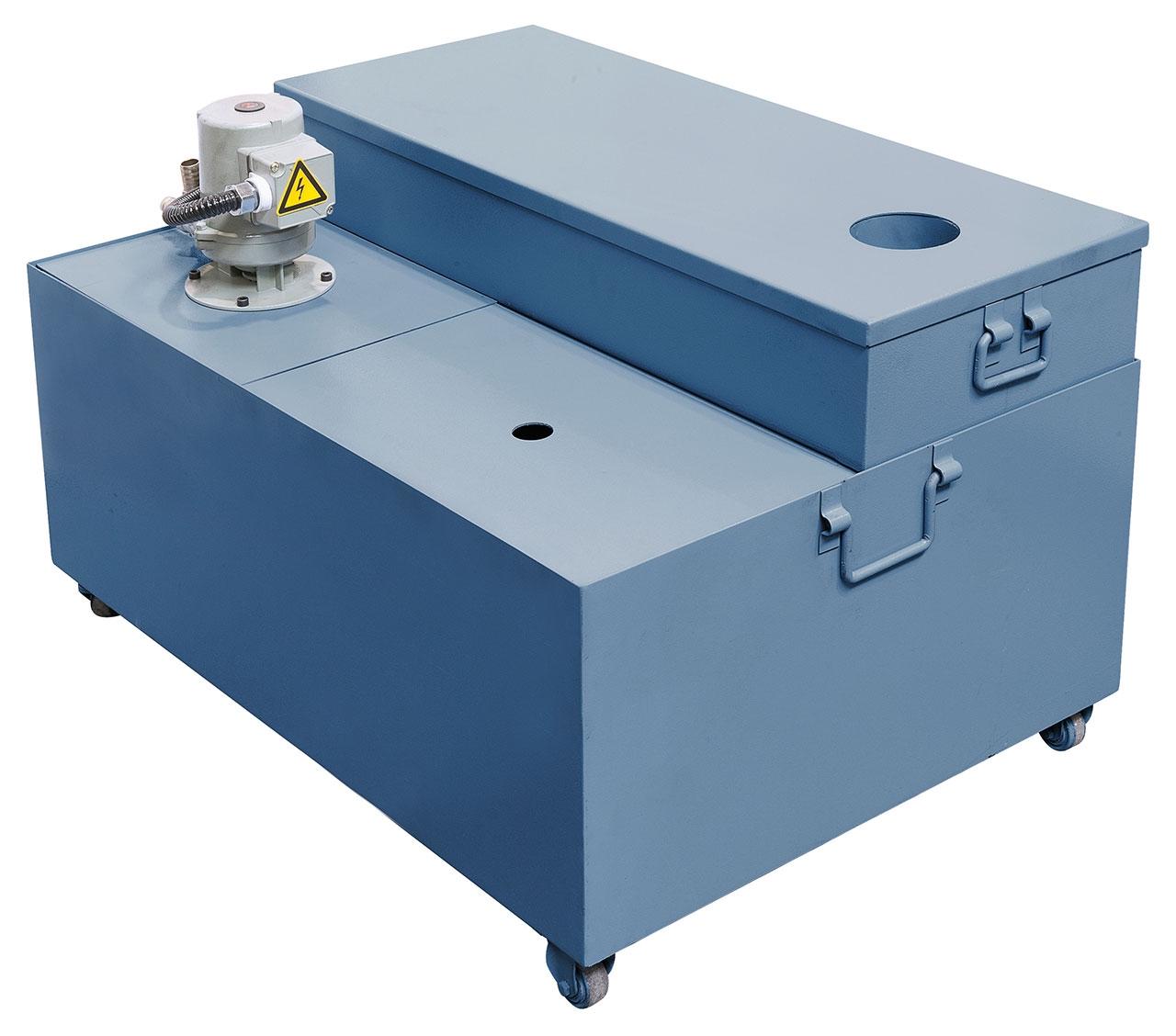

- Kühlmitteleinrichtung
- Spritzschutz vorne und hinten
- Schleifscheibenabrichter
- Werkstückmitnehmer
- Bedienwerkzeug

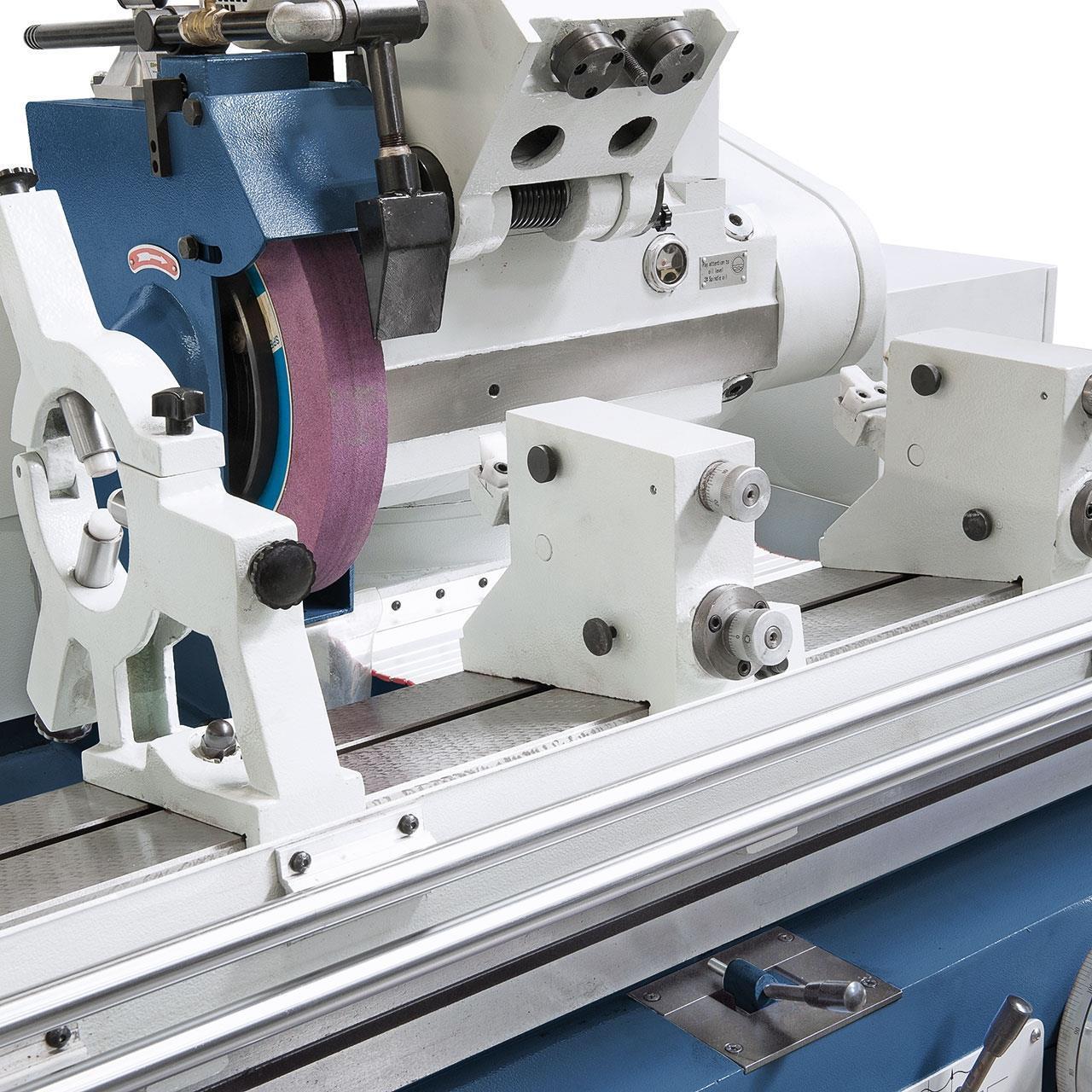

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer geschlossenen bzw. 2 offenen Lünetten ausgestattet.

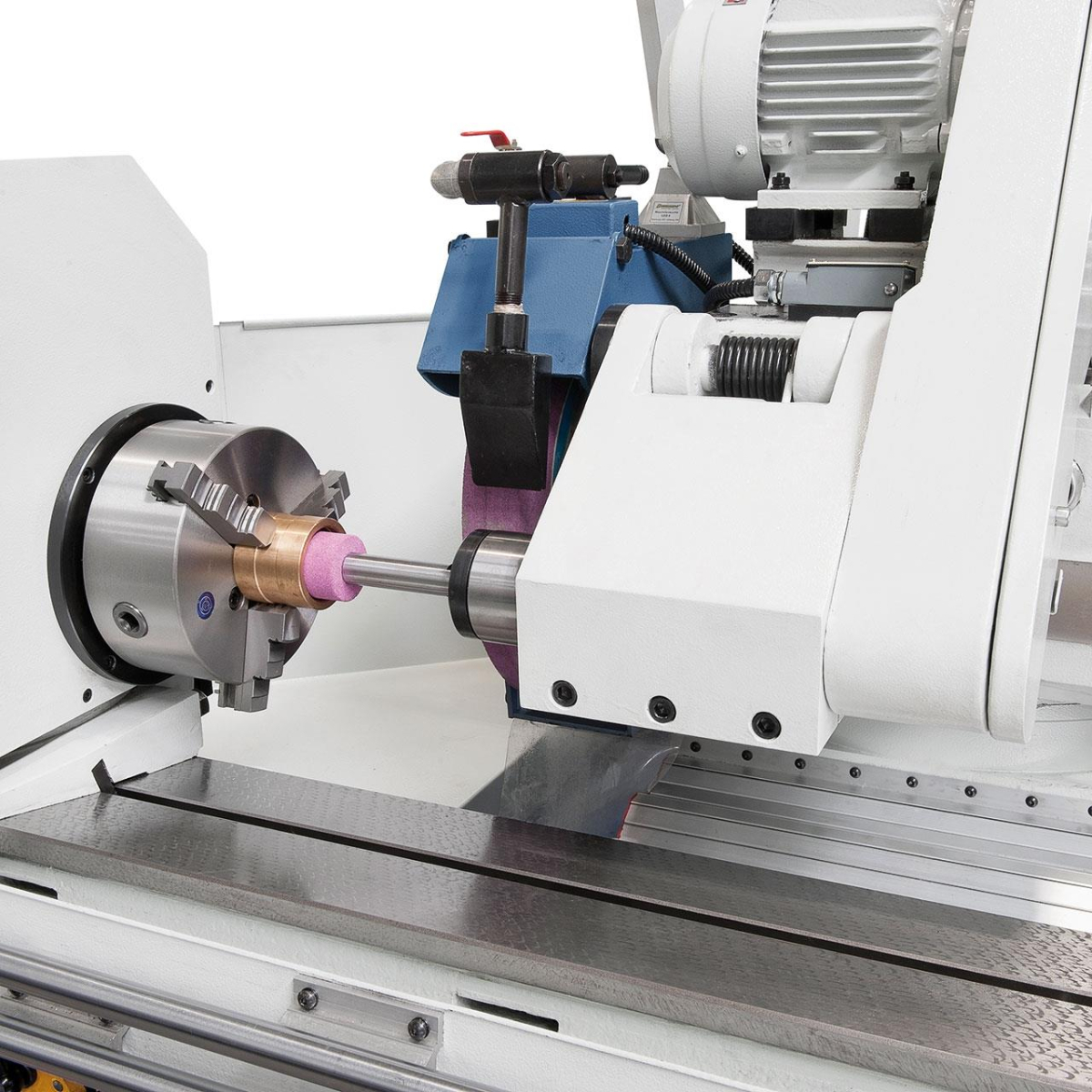

Serienmäßig mit abklappbarer Innenschleifeinrichtung

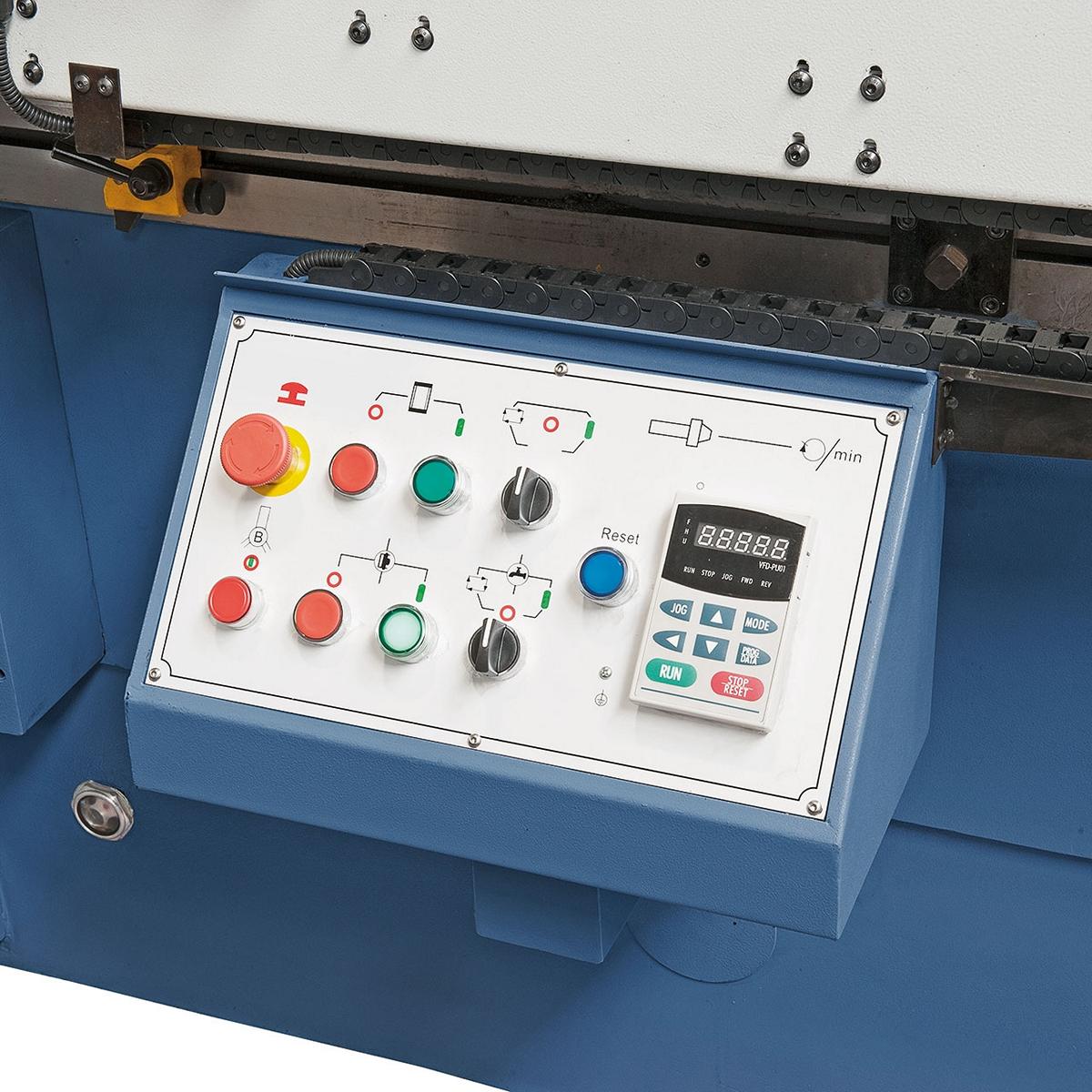

Alle wichtigen Elektro-Schaltelemente bedienerfreundlich angeordnet

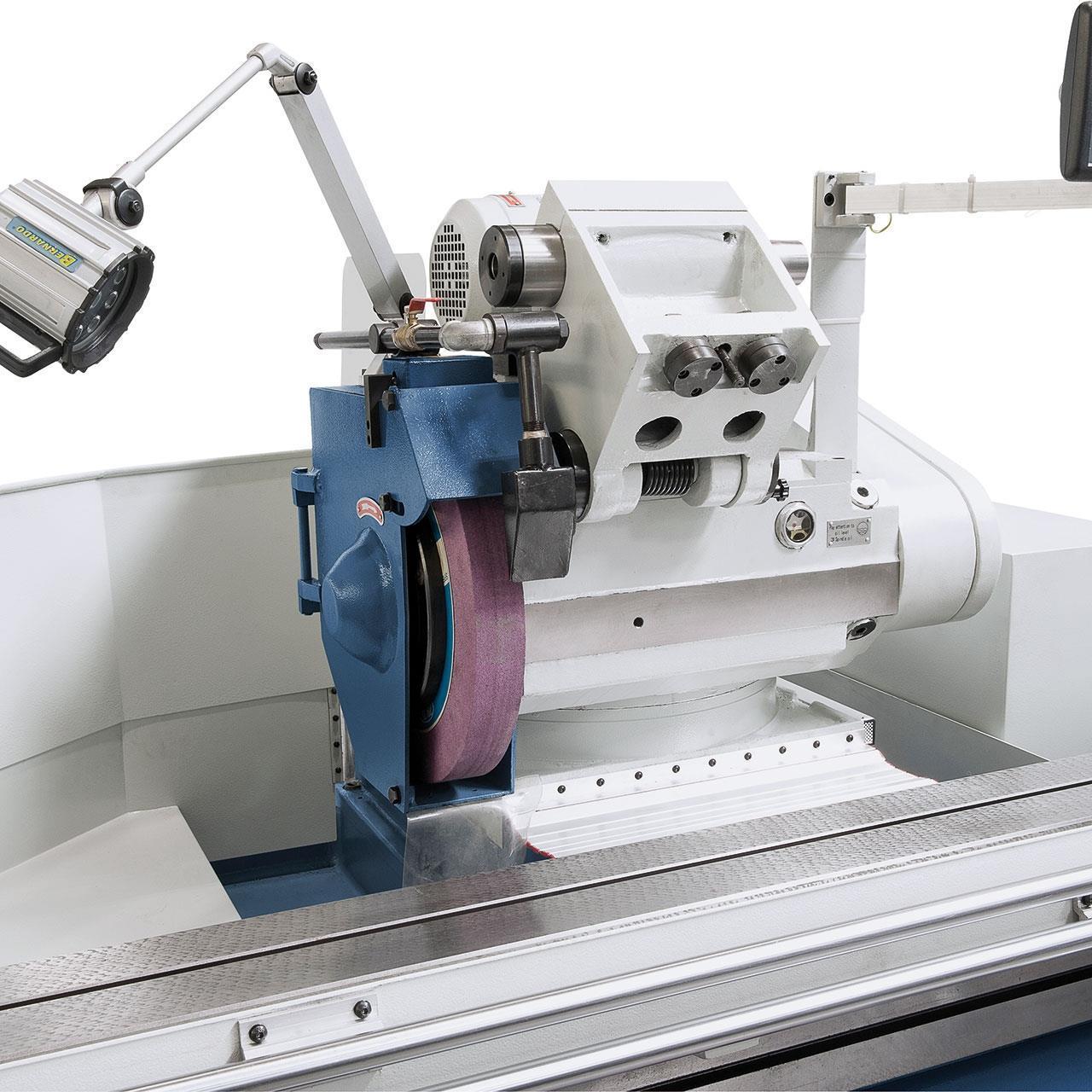

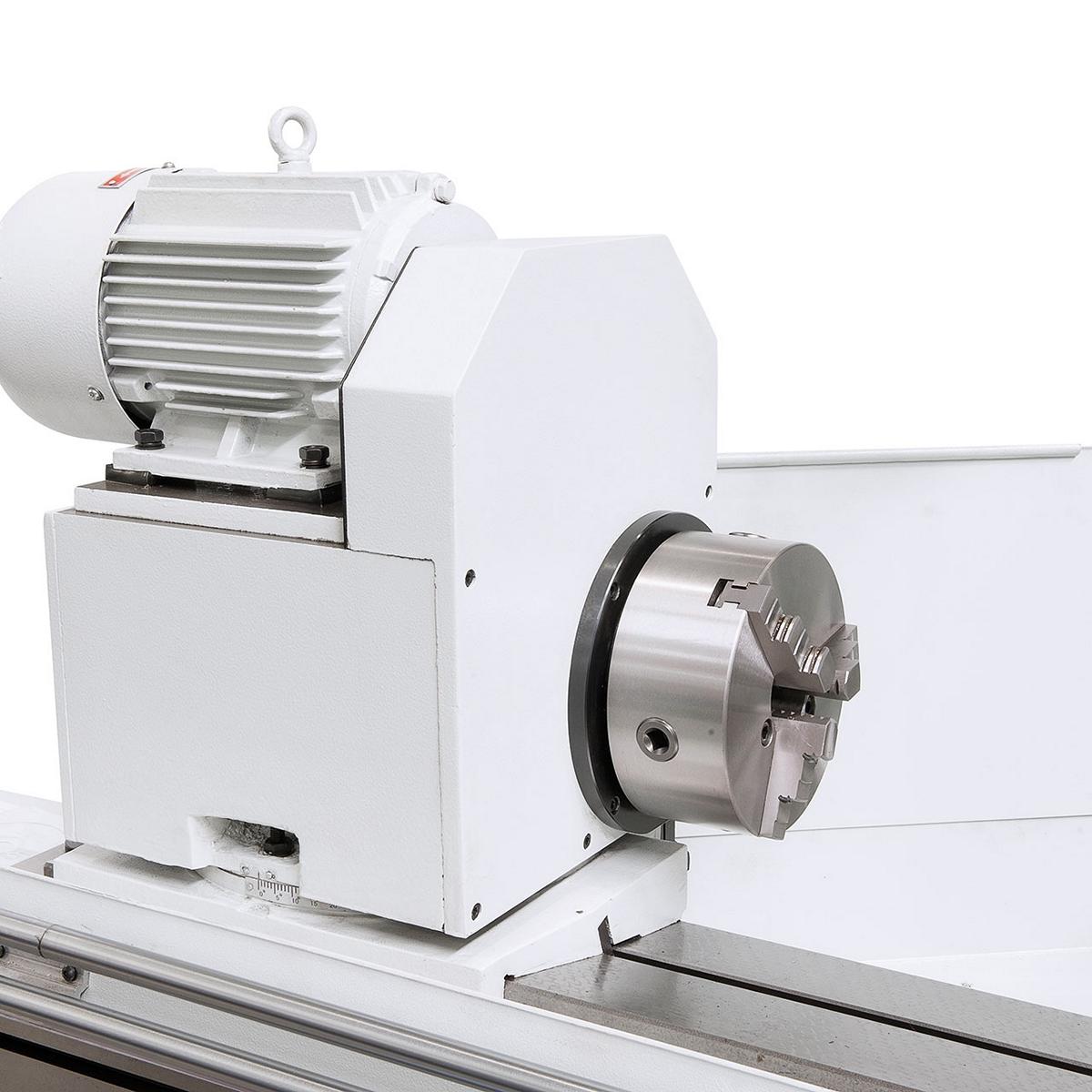

Schwenkbarer Spindelkopf von +30° bis -30°, mit stufenloser Drehzahlverstellung
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
