21-5000 Bernardo Planscheiben Planscheibe K72 - 80
21-5000 Bernardo Planscheiben Planscheibe K72 - 80
Features:Ausführung:
Anwendungsbereich:
Technische Spezifikation:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:Ausführung:

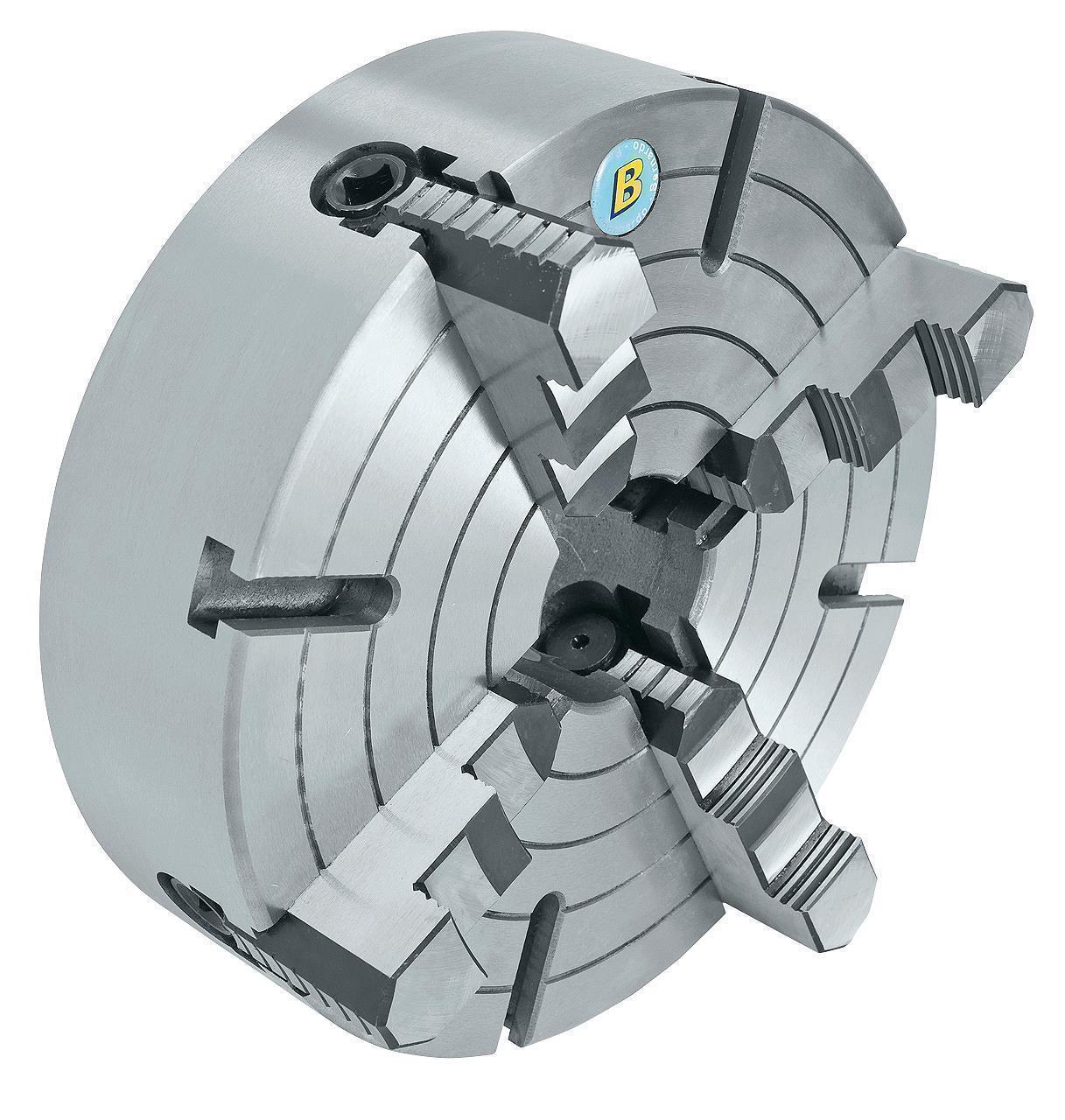

- Vierbacken-Planscheibe in Gussausführung
- Mit Zentrieraufnahme nach DIN 6350
- Vier einzeln verstellbare Spannbacken
- Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
- Inklusive ein Satz harte, einteilige Backen
Anwendungsbereich:
- Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

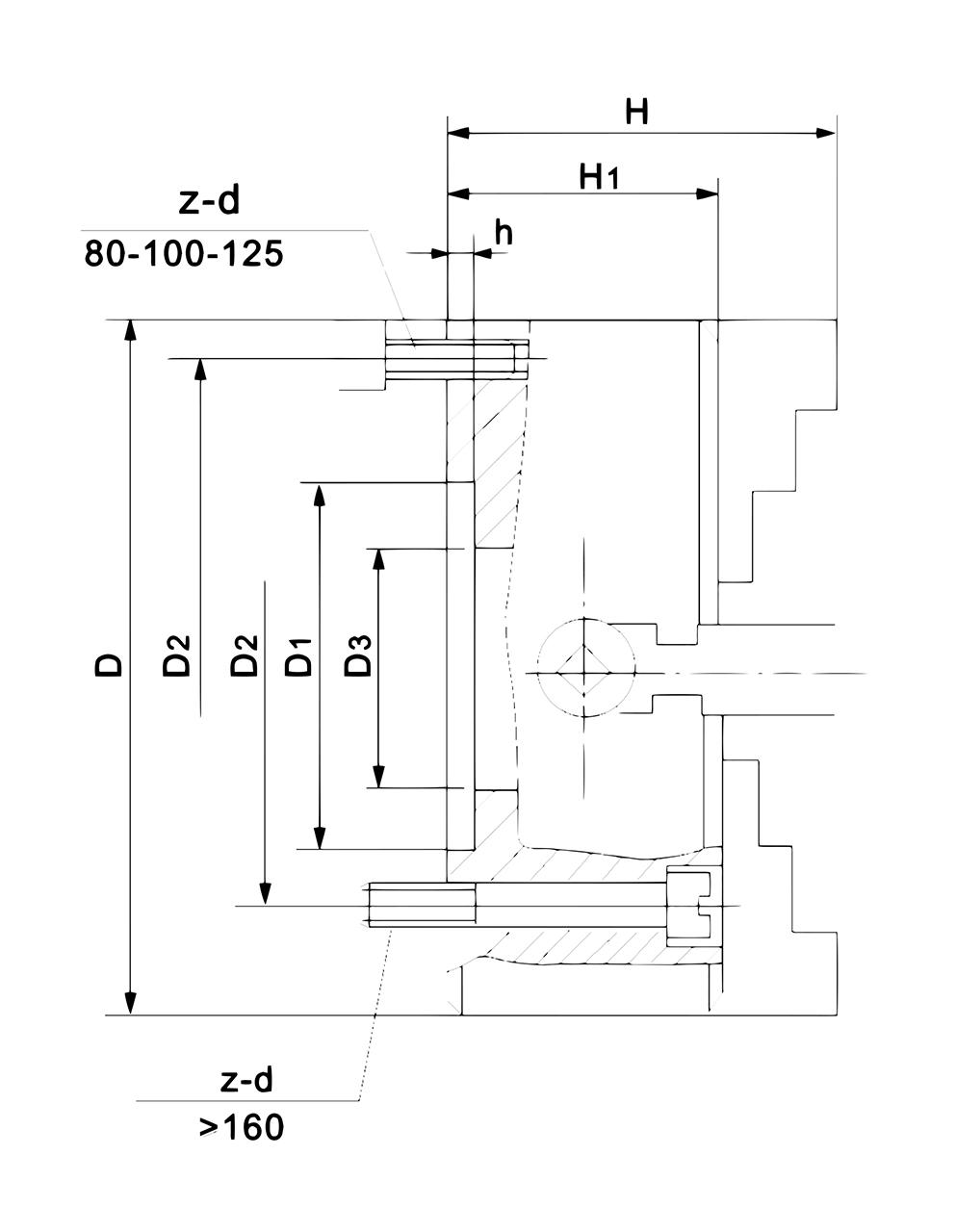

Technische Spezifikation:
| D - Futtergröße | 80 |
| D1 | 55 mm |
| D2 | 66 mm |
| D3 | 22 mm |
| H | 58 mm |
| H1 | 42 mm |
| h | 3,5 mm |
| Befestigungsschrauben | 4 x M6 |
| Max. Drehzahl | 2400 U/min |
| Gewicht ca. | 1,55 kg |
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
