21-5004 Bernardo Planscheiben Planscheibe K72 - 200

Art.Nr.:: 21-5004
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

240,38 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

21-5004 Bernardo Planscheiben Planscheibe K72 - 200
Features:Ausführung:

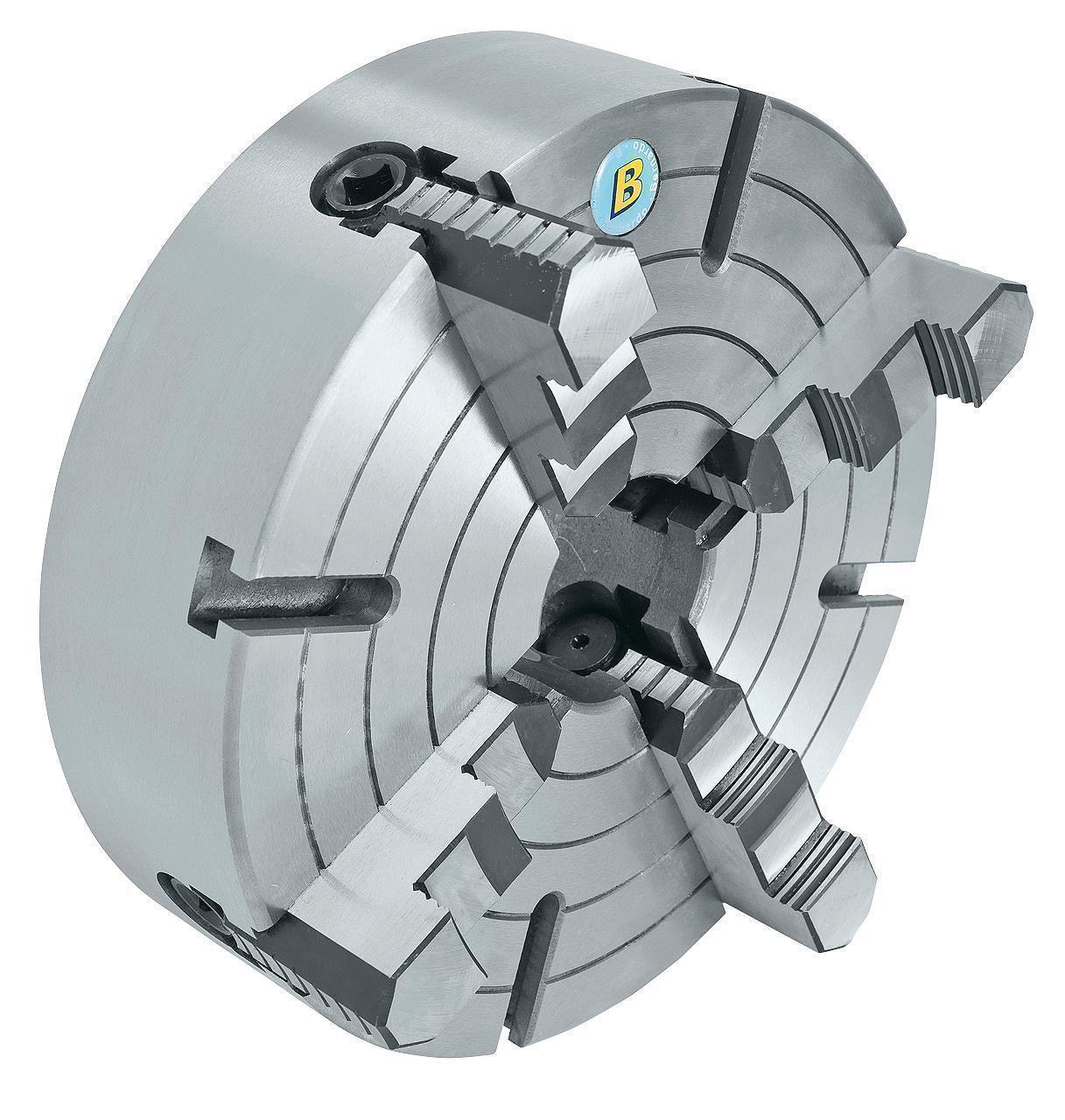

Vierbacken-Planscheibe in Gussausführung
Mit Zentrieraufnahme nach DIN 6350
Vier einzeln verstellbare Spannbacken
Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
Inklusive ein Satz harte, einteilige Backen

Anwendungsbereich:

Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

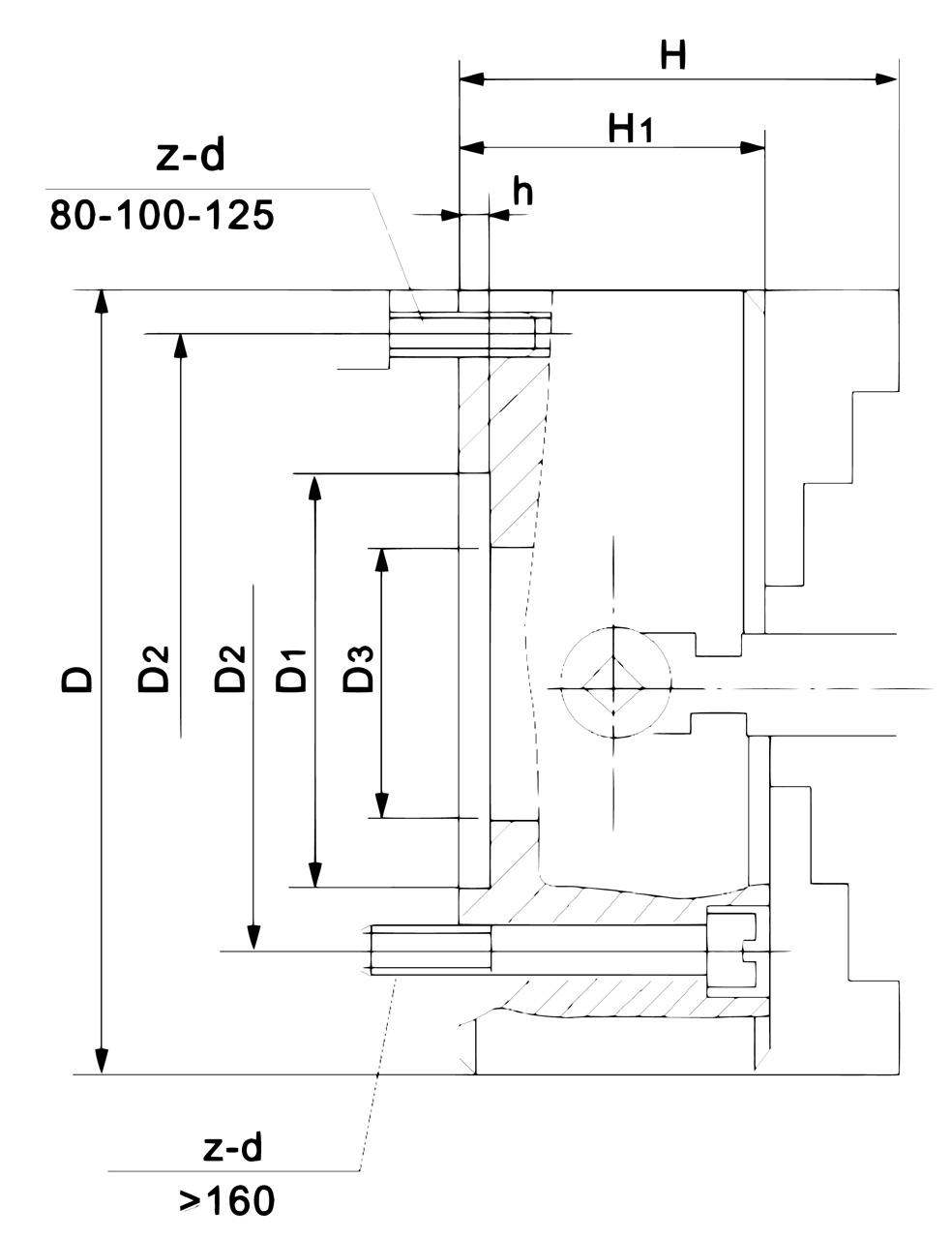

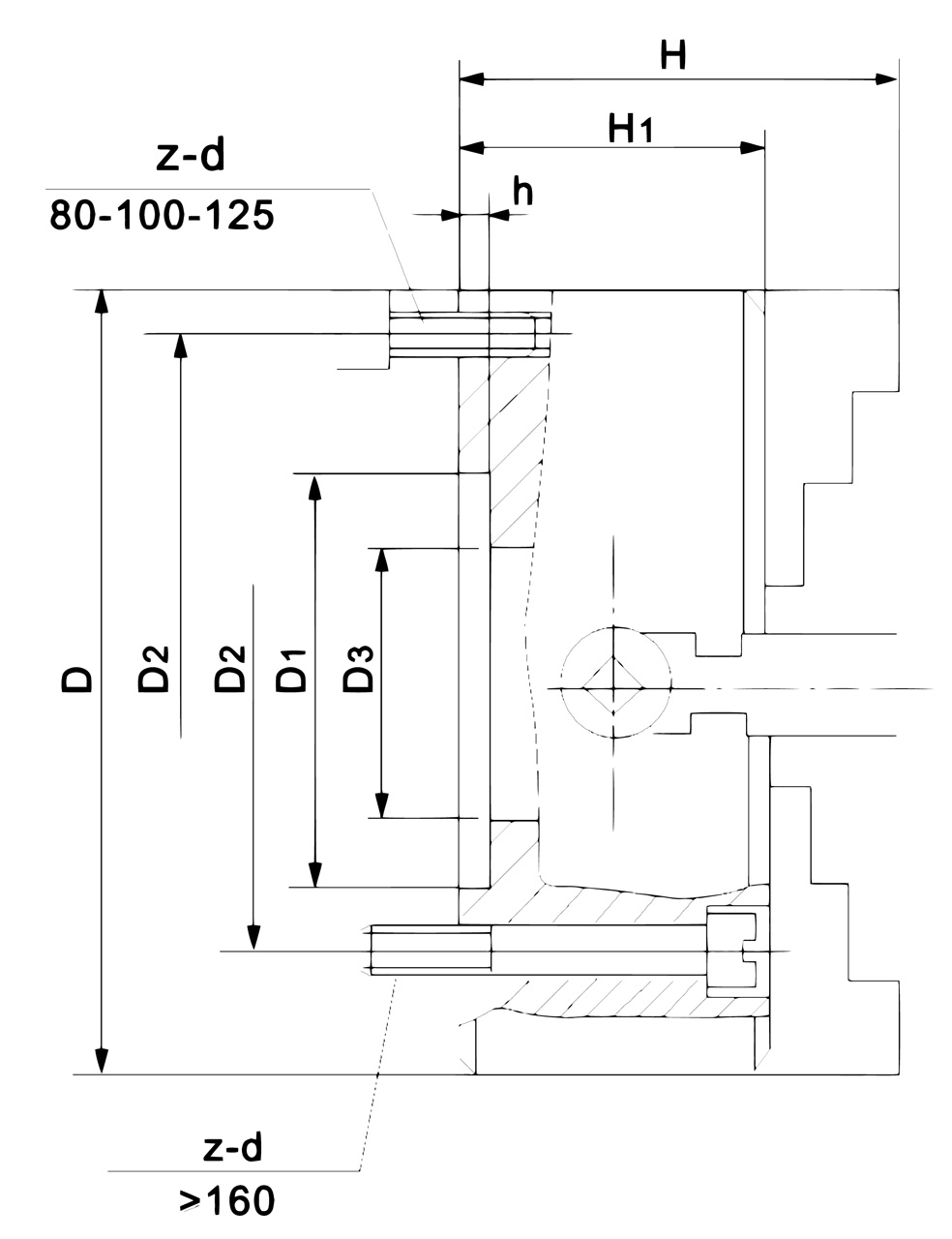

Technische Spezifikation:

D - Futtergröße	200
D1	75 mm
D2	95 mm
D3	56 mm
H	110 mm
H1	75 mm
h	6 mm
Befestigungsschrauben	4 x M10
Max. Drehzahl	1440 U/min
Gewicht ca.	15 kg

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
