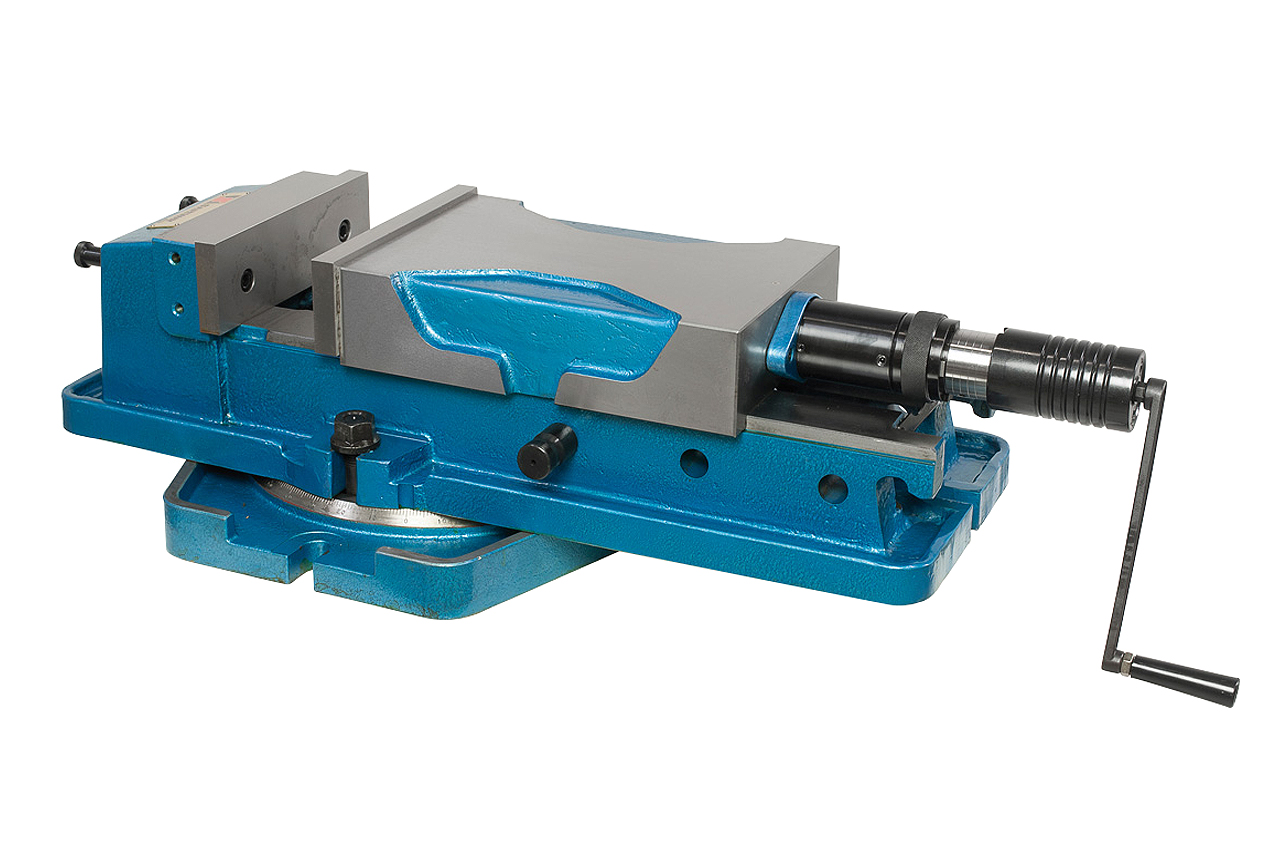

28-2123 Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 250
28-2123 Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 250
Features:
Technische Spezifikation:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:
- Einsetzbar auf modernen CNC-Maschinen und Bearbeitungszentren
- Spannsystem mechanisch / hydraulisch über Handkurbel
- Gehärtete und geschliffene Führungsbahnen
- Integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- Schnellverstellung des Spannbereichs durch Absteckbolzen
- Wahlweise mechanisches Spannen oder mechanisch / hydraulisches Spannen durch Verschieben der Einstellhülse
- Gleichbleibende Spannkraft auf den gesamten Spannbereich
- Lange Flachbahnführung der beweglichen Backe
- Schnellwechselbare und preiswerte Hydraulikeinheit
- Verschiedene Backen verfügbar
- Komplett mit Drehteller und 360° Skala

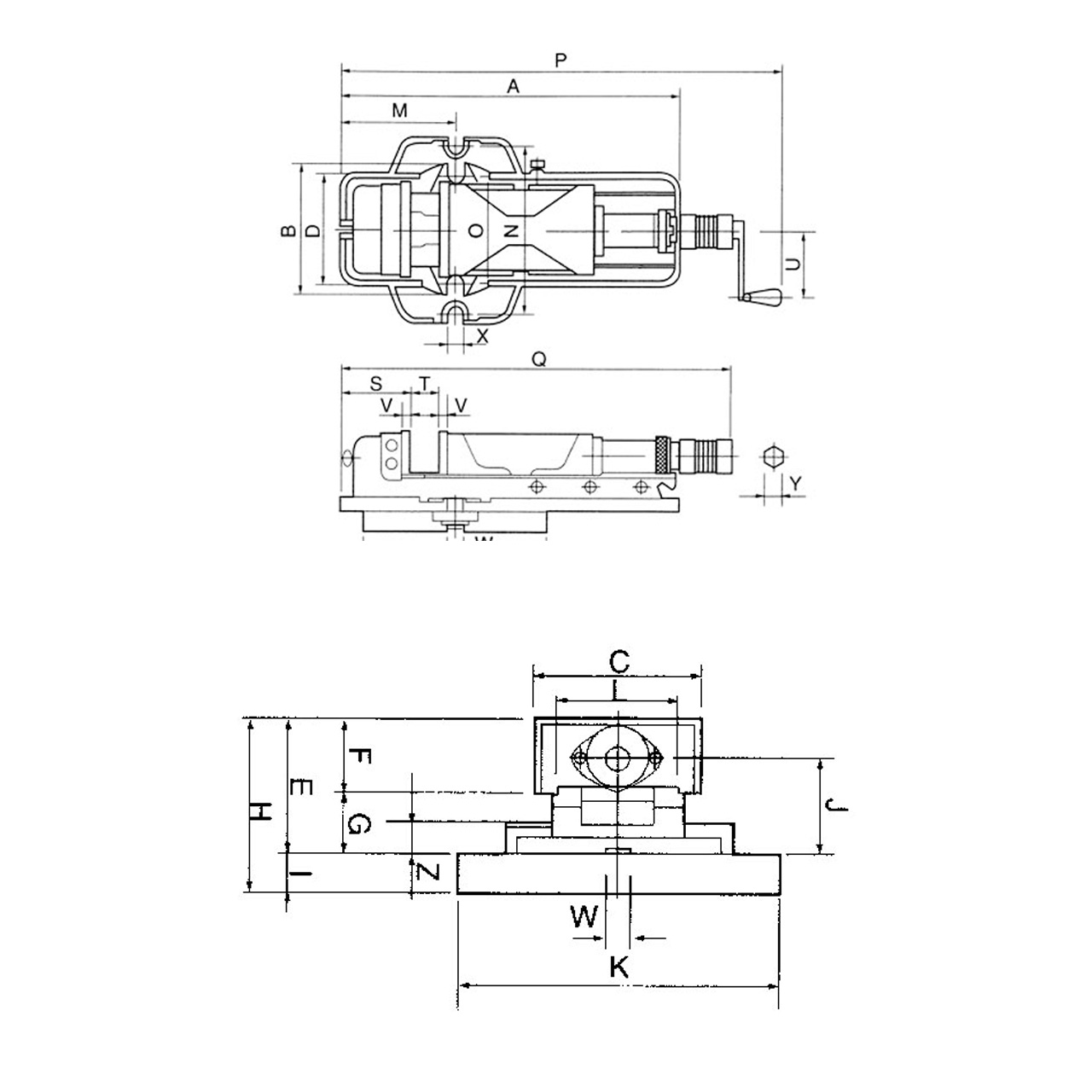

Technische Spezifikation:
| A | 810 mm |
| B | 320 mm |
| C | 250 mm |
| D | 290 mm |
| E | 190 mm |
| F | 80 mm |
| G | 110 mm |
| H | 238 mm |
| J | 139 mm |
| K | 460 mm |
| L | 195 mm |
| M | 320 mm |
| P | 920 / 1260 mm |
| Q | 815 / 1135 mm |
| R | 420 mm |
| S | 180 mm |
| T | 340 mm |
| U | 125 mm |
| V | 21 mm |
| W | 18 mm |
| X | 22 mm |
| Y | 14 mm |
| Z | 36 mm |
| Spannbereich 1 | 0 - 115 mm |
| Spannbereich 2 | 110 - 230 mm |
| Spannbereich 3 | 225 - 345 mm |
| Max. Spannkraft | 7000 kg |
| Gewicht ca. | 172 kg |
