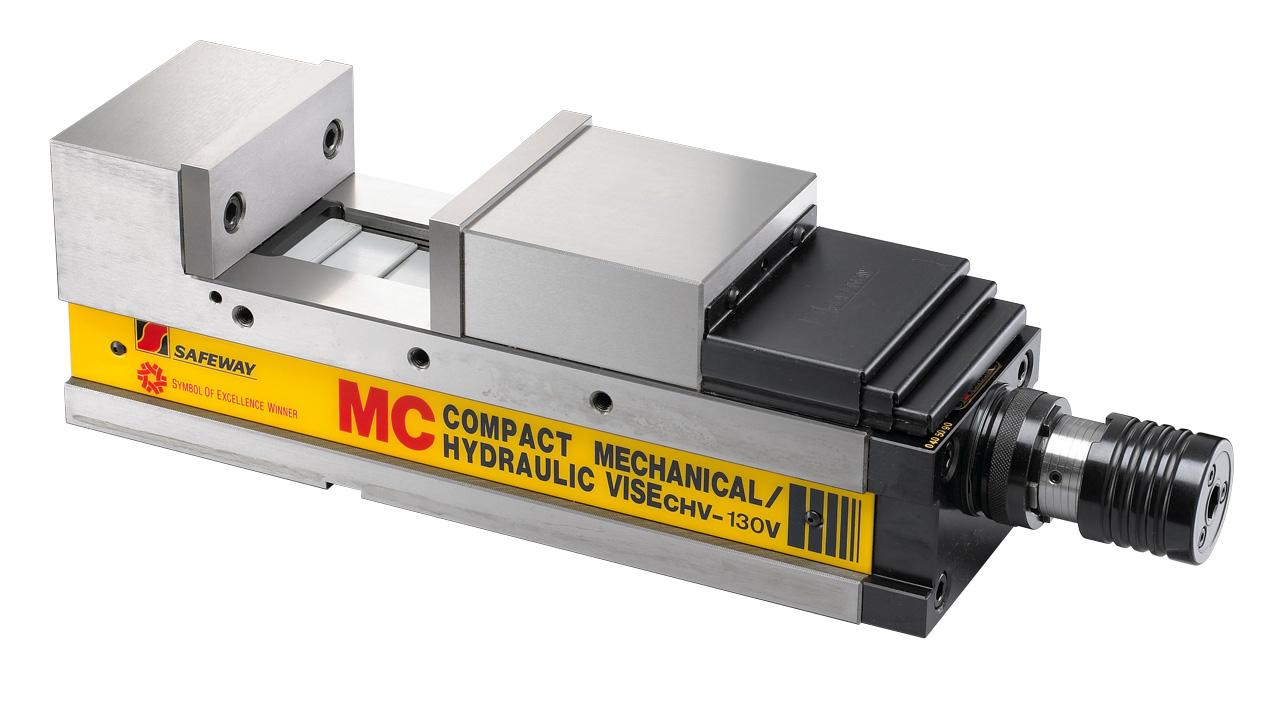

28-2127 Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 160 V
28-2127 Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 160 V
Features:
Technische Spezifikation:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:
- geeignet für den Einsatz auf Bearbeitungszentren, im Werkzeug-, Vorrichtungs- und Formenbau
- der stabile Grundkörper aus Sprährohguss ist gehärtet und geschliffen
- Spannsystem mechanisch / hydraulisch über Handkurbel
- horizontal, seitlich und vertikal einsetzbar
- Ausrichten auf dem Tisch über Quernut, längs auf Anfrage
- Spindel gegen Schmutz und Späne geschützt
- integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- hohe und sichere Spannkraft mit geringem körperlichen Einsatz
- lange Flachbahnführung der beweglichen Backe
- verschiedene Sonderbacken verfügbar
- die Gesamtlänge des Spanners bleibt auch bei großen Werkstücken gleich
- Sonderausführung auf Anfrage: Nuten und Befestigungsbohrungen, .......

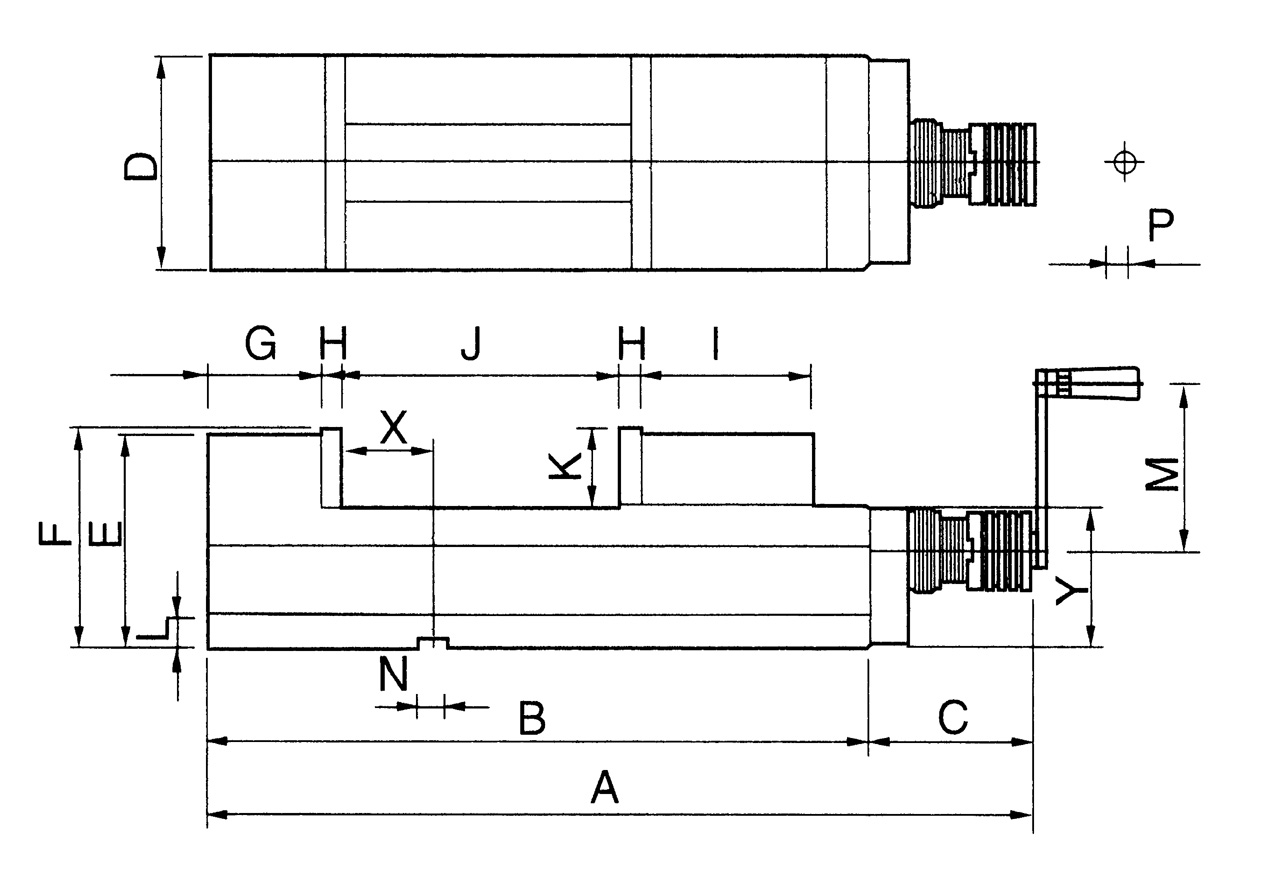

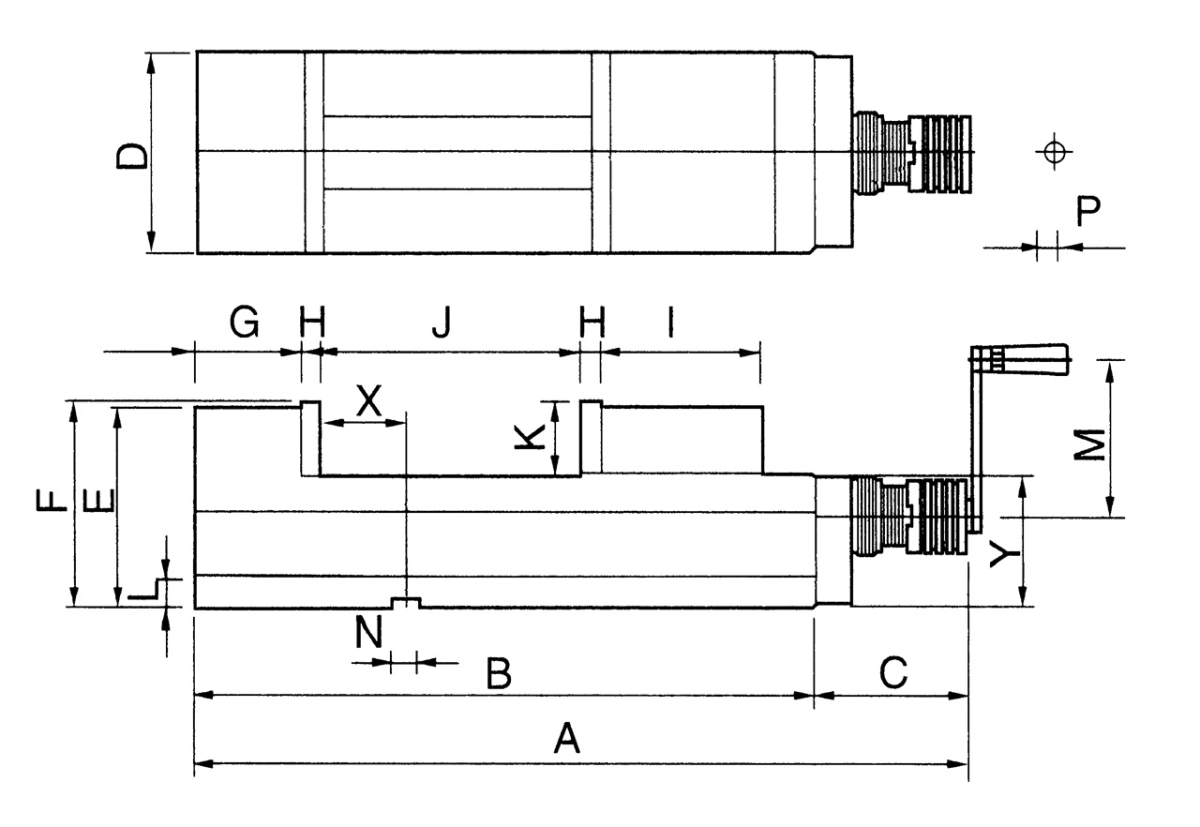

Technische Spezifikation:
| A | 630 mm |
| B | 495 mm |
| C | 135 mm |
| D | 161 mm |
| E | 160 mm |
| F | 163 mm |
| G | 85 mm |
| H | 15 mm |
| I | 130 mm |

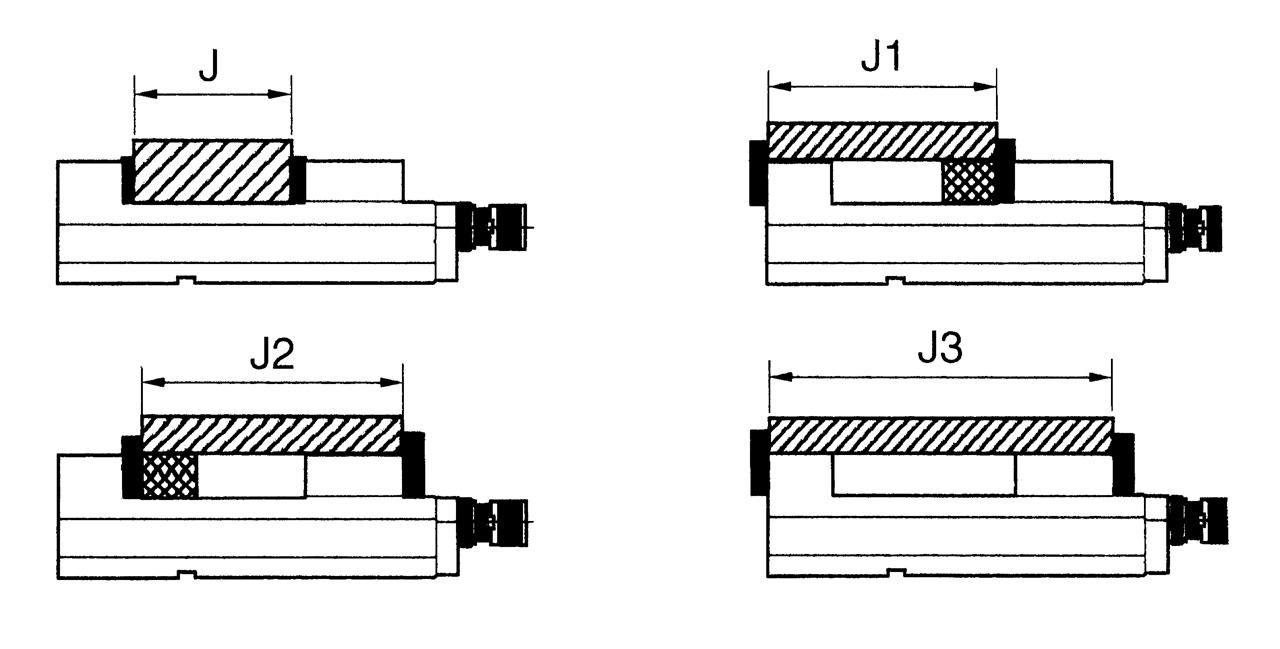

| J | 0 - 240 mm |
| J1 | 240 - 320 mm |
| J2 | 240 - 360 mm |
| J3 | 240 - 470 mm |
| K | 58 mm |
| L | 22 mm |
| M | 125 mm |
| N | 18 mm |
| P | 14 mm |
| X | 65 mm |
| Y | 105 mm |
| Max. Spannkraft | 5500 kg |
| Gewicht ca. | 58 kg |
