57-1129 Bernardo Schutzeinrichtungen für Fräsmaschinen PFR 01/600/.. Features:
Klassische Universalschutzeinrichtung mit Gelenkarmen
Das Modell schützt den Bediener vor direktem Kontakt mit der Vertikalspindel und wegfliegenden Spänen oder Kühl-mittelspritzern
Am Maschinenständer montierbar, ausgestattet mit einem halbrunden Schutzschirm mit doppeltem öffnungs-system:
1 = der Schutzschirm ist horizontal um seine Achse zu öffnen
2 = komplettes Ausschwenken des Schutzschirms aus dem Arbeitsumfeld
Mit doppeltem Sicherheits-Mikroschalter ausgestattet
Erhältliches Zubehör:
PMG 60/185
PBA 01/190
PBA 01/325
PBA 02/325
Anmerkung: Beschreiben Sie die Montageseite durch den Zusatz: /SX = Links bzw. /DX = Rechts
Technische Spezifikation:
A
B
Gewicht
600
235
10,4 kg

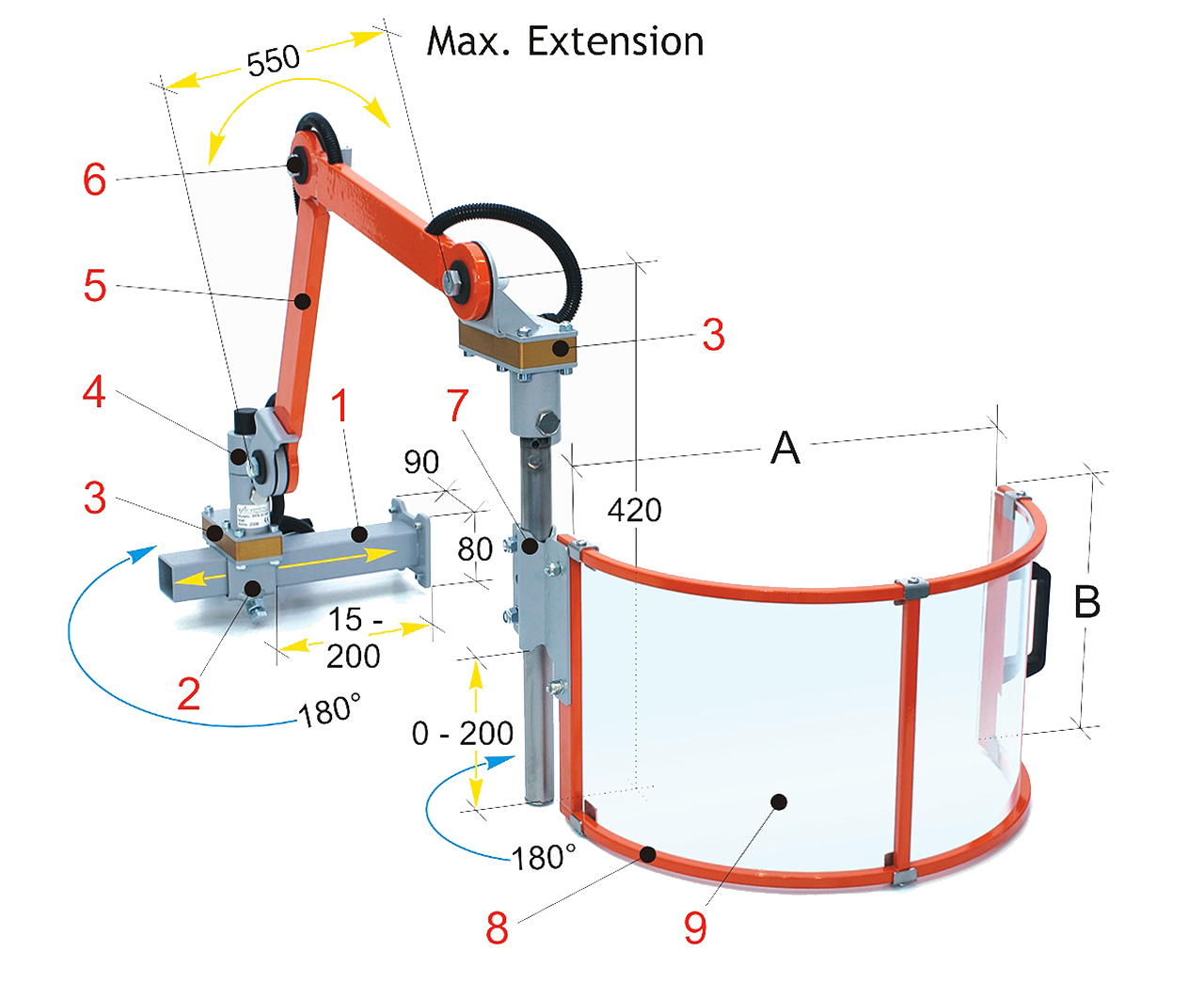

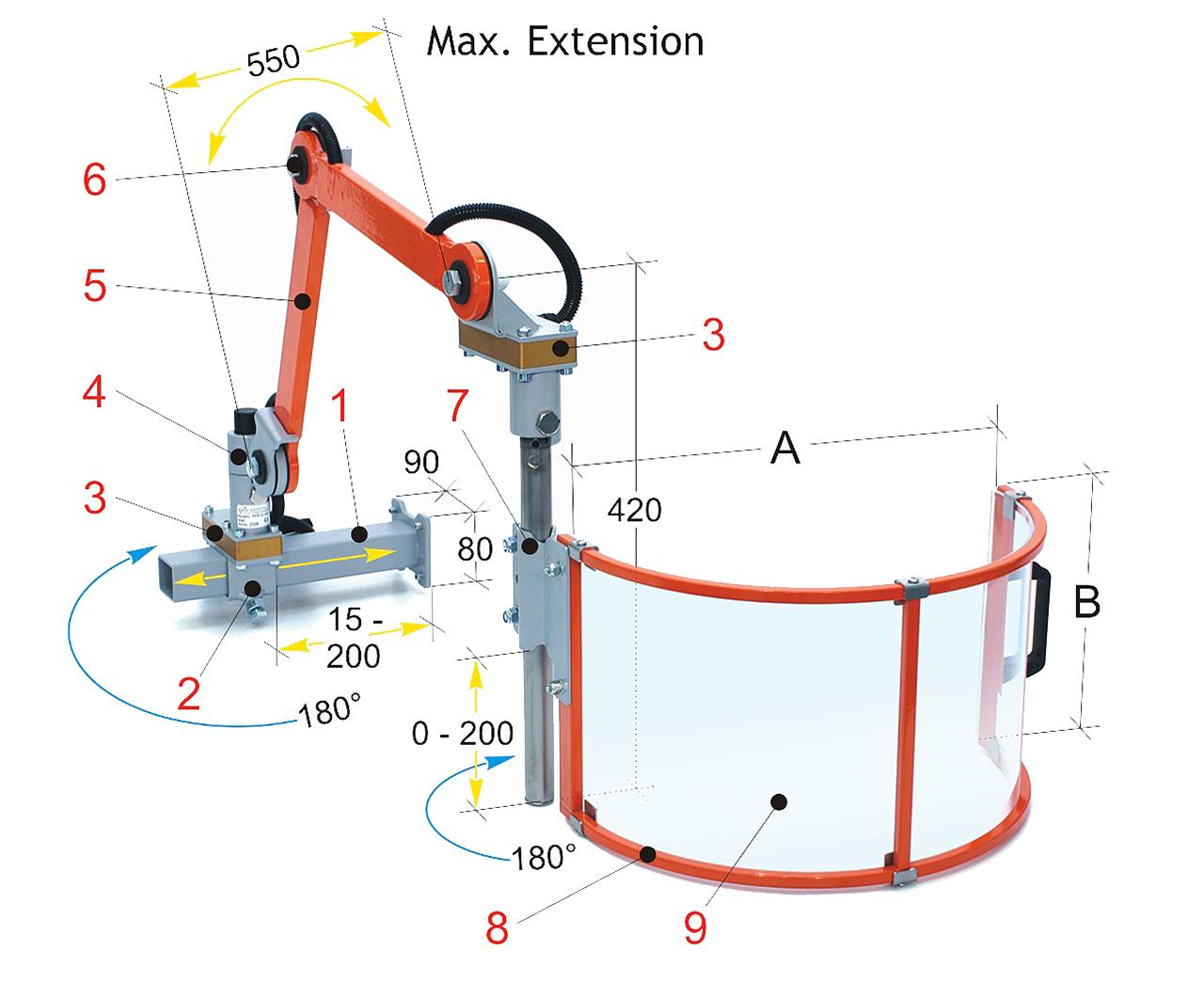

1 Halterung/Montageplatte aus Stahlrohr2 Tiefeneinstellbarer Träger für die Schutzeinrichtung3 Gehäuse für die Sicherheits-Mikroschalter, 180° drehbar, 2 öffnungskontakte4 Horizontale Einstellklemme5 Gelenkarm aus Stahlrohr6 Mittels Reibscheibe einstellbares Gelenk7 Klemmhalter zur Befestigung der Schutzhaube am Stahlrohr8 Schutzrahmen aus Stahlrohr9 Warm geformter Schutzschirm aus stoßfestem und ölbeständigem Kunststoffmaterial Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
