57-1132 Bernardo Schutzeinrichtungen für Fräsmaschinen PFR 02/625/..

Art.Nr.:: 57-1132
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

1.022,93 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

57-1132 Bernardo Schutzeinrichtungen für Fräsmaschinen PFR 02/625/..
Features:

Durch die Vielzahl an Schwenkmöglichkeiten ist diese Schutzeinrichtung unser vielseitigstes Model
Dieses Modell schützt den Bediener vor direktem Kontakt mit der Vertikalspindel und wegfliegenden Spänen oder Kühlmittelspritzern.
Der Schutzschirm mit doppteltem Öffnungssystem wird am Maschinenschänder montiert:

1 = der Schutzschirm ist vertikal um seine Achse zu öffnen
2 = komplettes Ausschwenken des Schutzschirms, aus dem Arbeitsumfeld.

Mit doppeltem Sicherheits-Mikroschalter ausgestattet.

Erhältliches Zubehör:

PMG 60/185
PBA 01/190
PBA 01/325
PBA 02/325

Anmerkung: Beschreiben Sie die Montageseite durch den Zusatz: /SX = Links bzw. /DX = Rechts

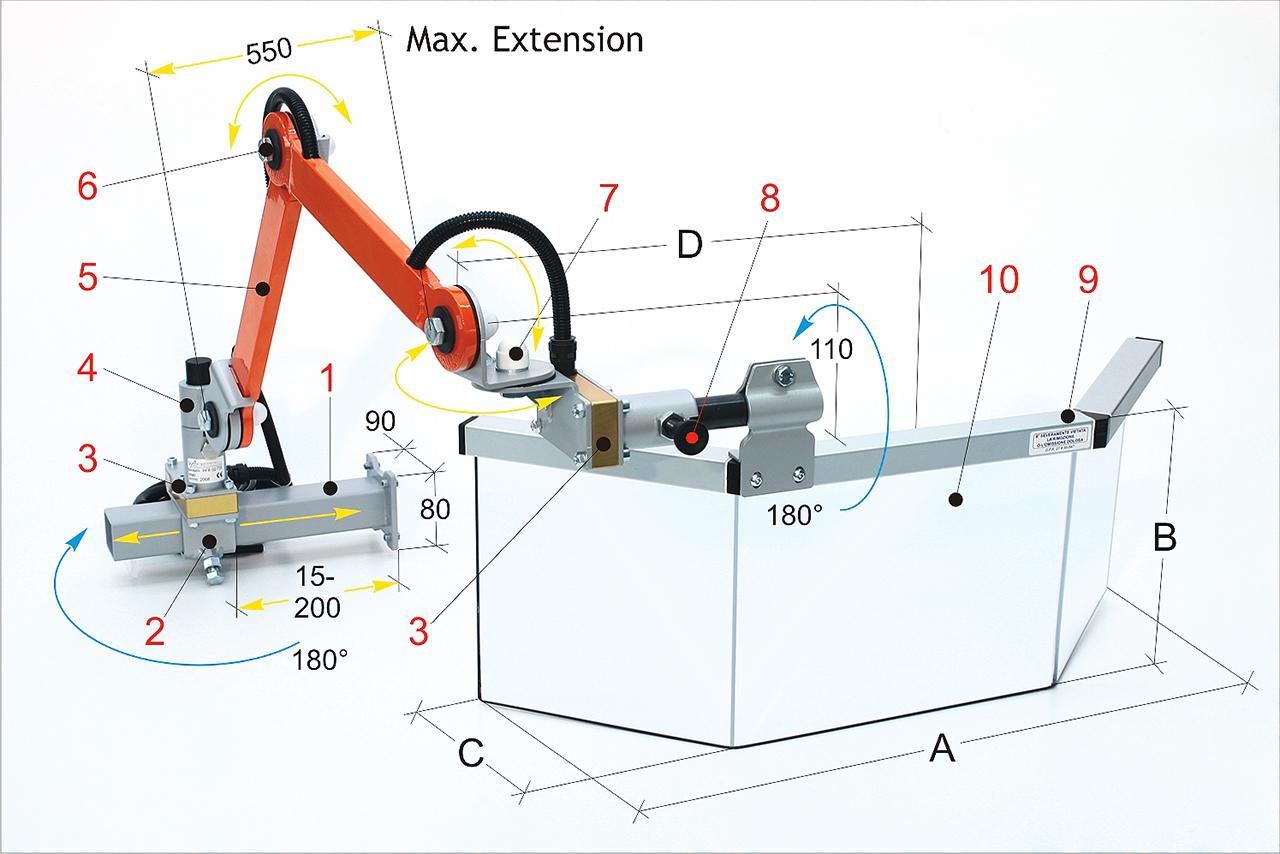

Technische Spezifikation:

A	B	C	D	Gewicht
625	250	170	405	10,4 kg

1 Halterung/Montageplatte aus Stahlrohr

2 Tiefeneinstellbarer Träger für die Schutzeinrichtung

3 Gehäuse für die Sicherheits-Mikroschalter, 180° drehbar, 2 Öffnungskontakte

4 Horizontale Einstellklemme

5 Gelenkarm aus Stahlrohr

6 Mittels Reibscheibe einstellbares Gelenk

7 Winkelverbindung für das vertikale und horizontale Schwenken des Schutzschirms

8 Rastbolzen für den Schutzschirm

9 Schutzrahmen aus Aluminiumprofil

10 Schutzschirm aus stoßfestem und ölbeständigem Kunststoffmaterial

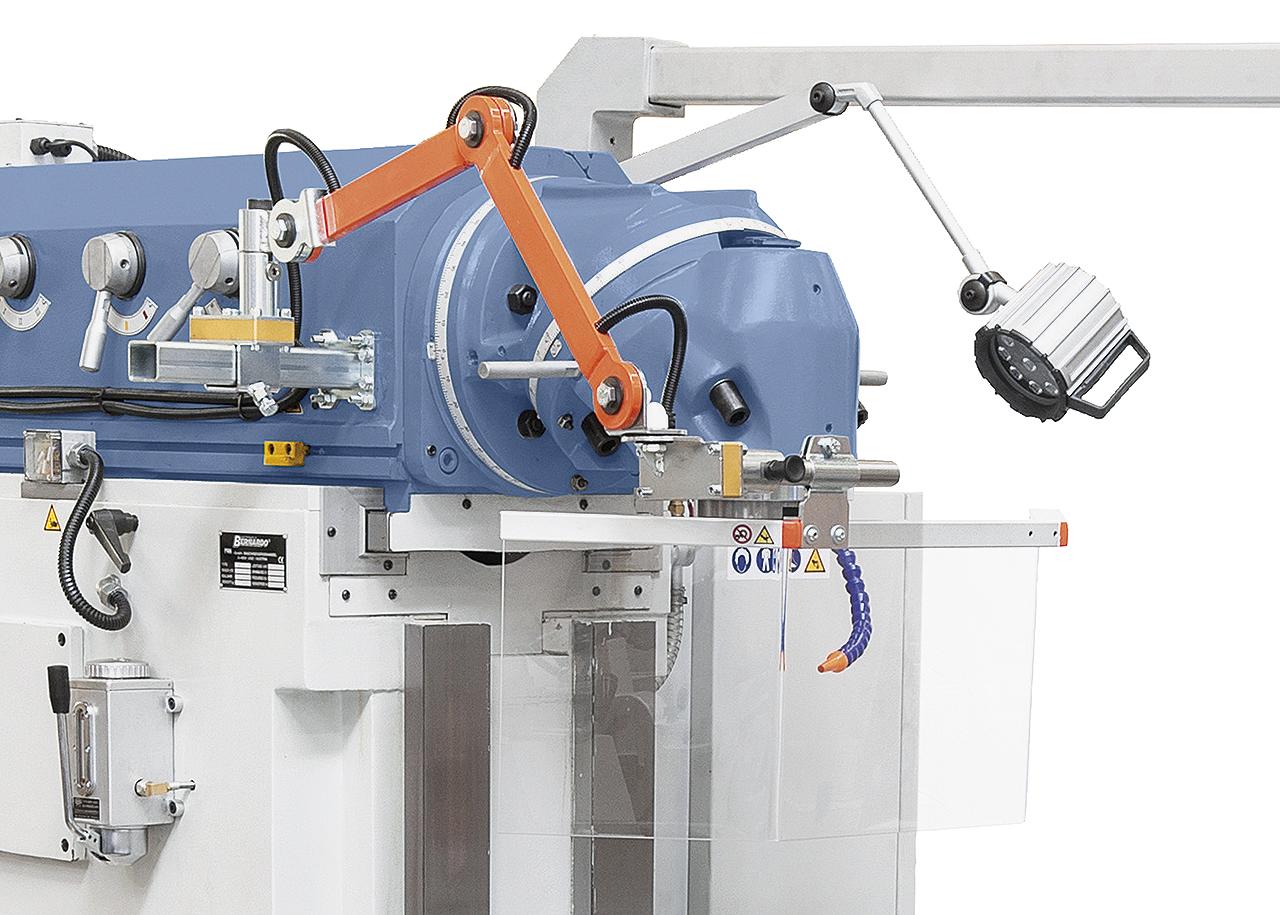

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

Produktsicherheit

Informationen zur Produktsicherheit:

Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
