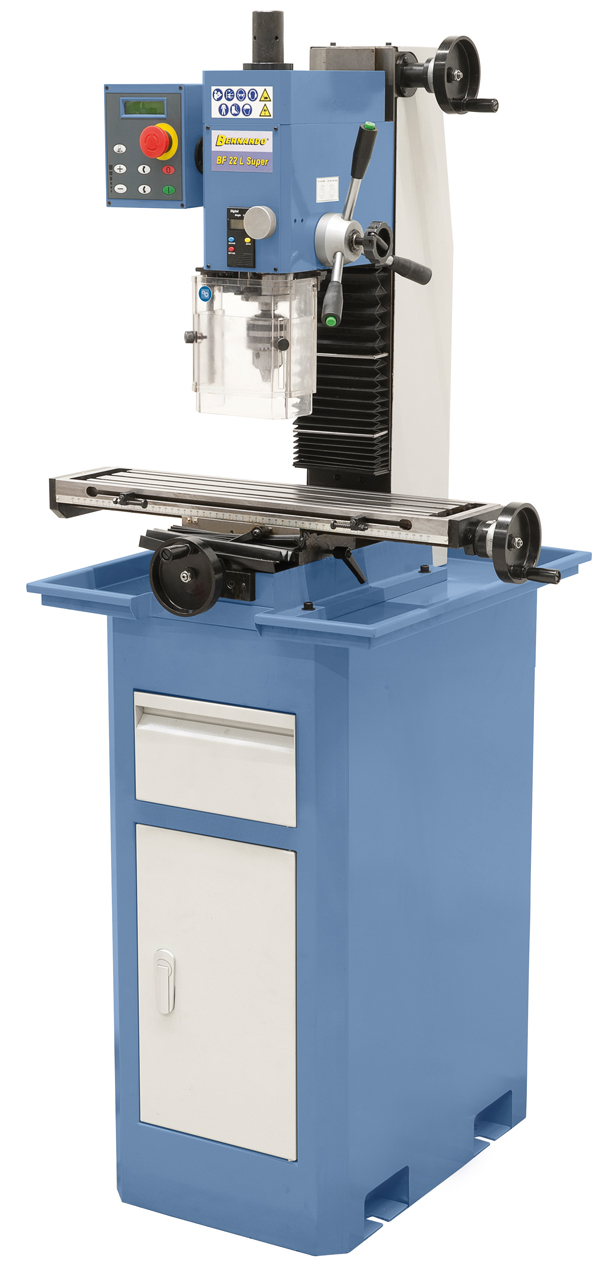

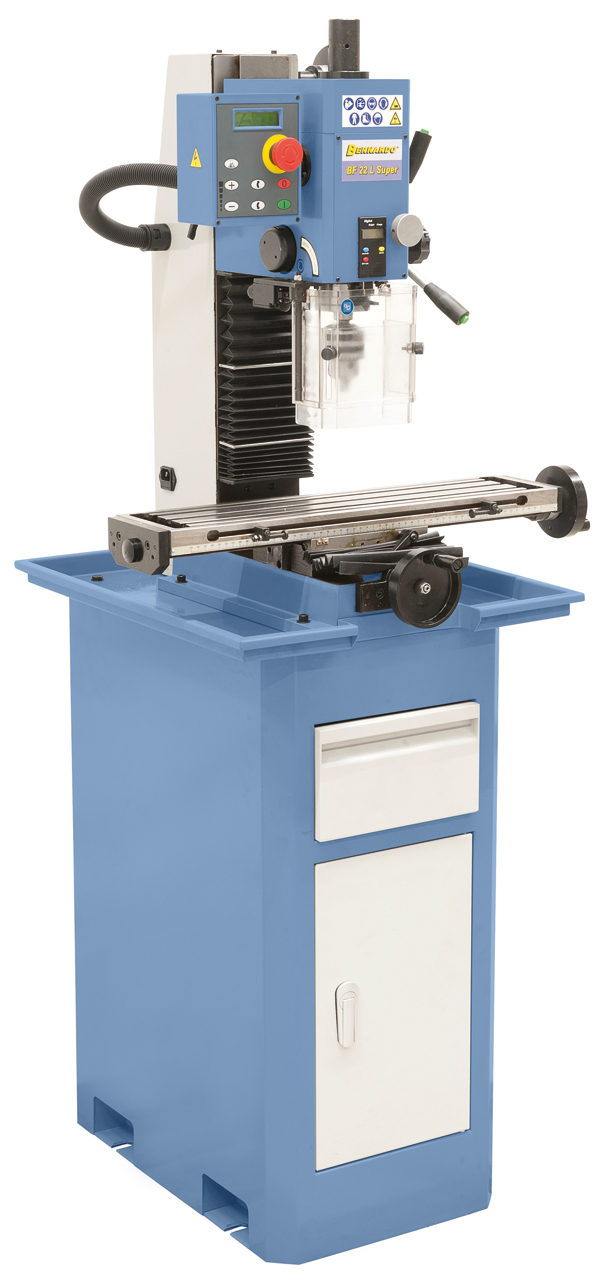

Bernardo Metall BF 22 L Super
Die Bohr- und Fräsmaschine BF 22 L Super ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet, zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 500 mm sowie eine Gewindeschneideinrichtung. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Technische Spezifiaktion| Bohrleistung in Stahl | 20 mm |
| Stirnfräser max. | 50 mm |
| Schaftfräser max. | 16 mm |
| Gewindeschneiden max. | M 12 |
| Ausladung | 165 mm |
| Abstand Spindel/Tisch min./max. | 105 - 370 mm |
| Pinolenhub | 70 mm |
| Spindeldrehzahl, stufenlos | 100 - 2000 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 700 x 160 mm |
| Verfahrweg (x / y) | 500 / 140 mm |
| Höhenverstellung Fräskopf | 265 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 835 x 610 x 760 mm |
| Gewicht ca. | 100 kg |
* ohne Untergestell

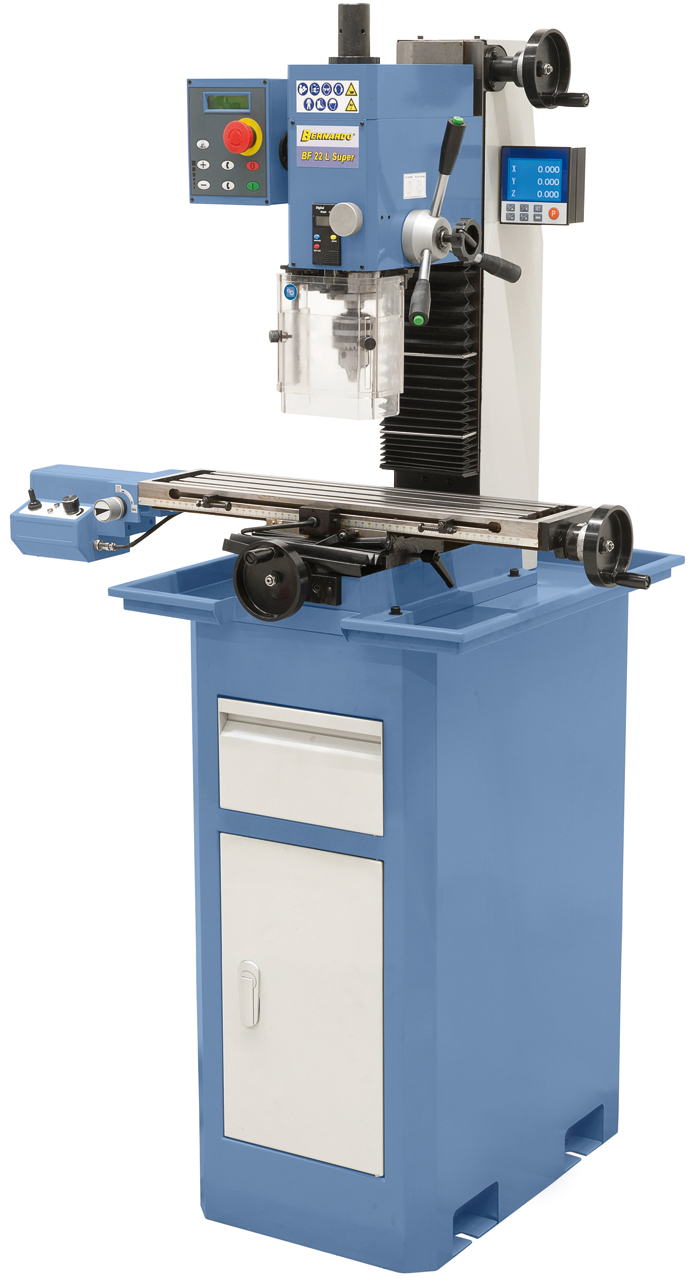

Abbildung mit Frästischvorschub FTV-5 und 3-Achs- Positionsanzeigeset

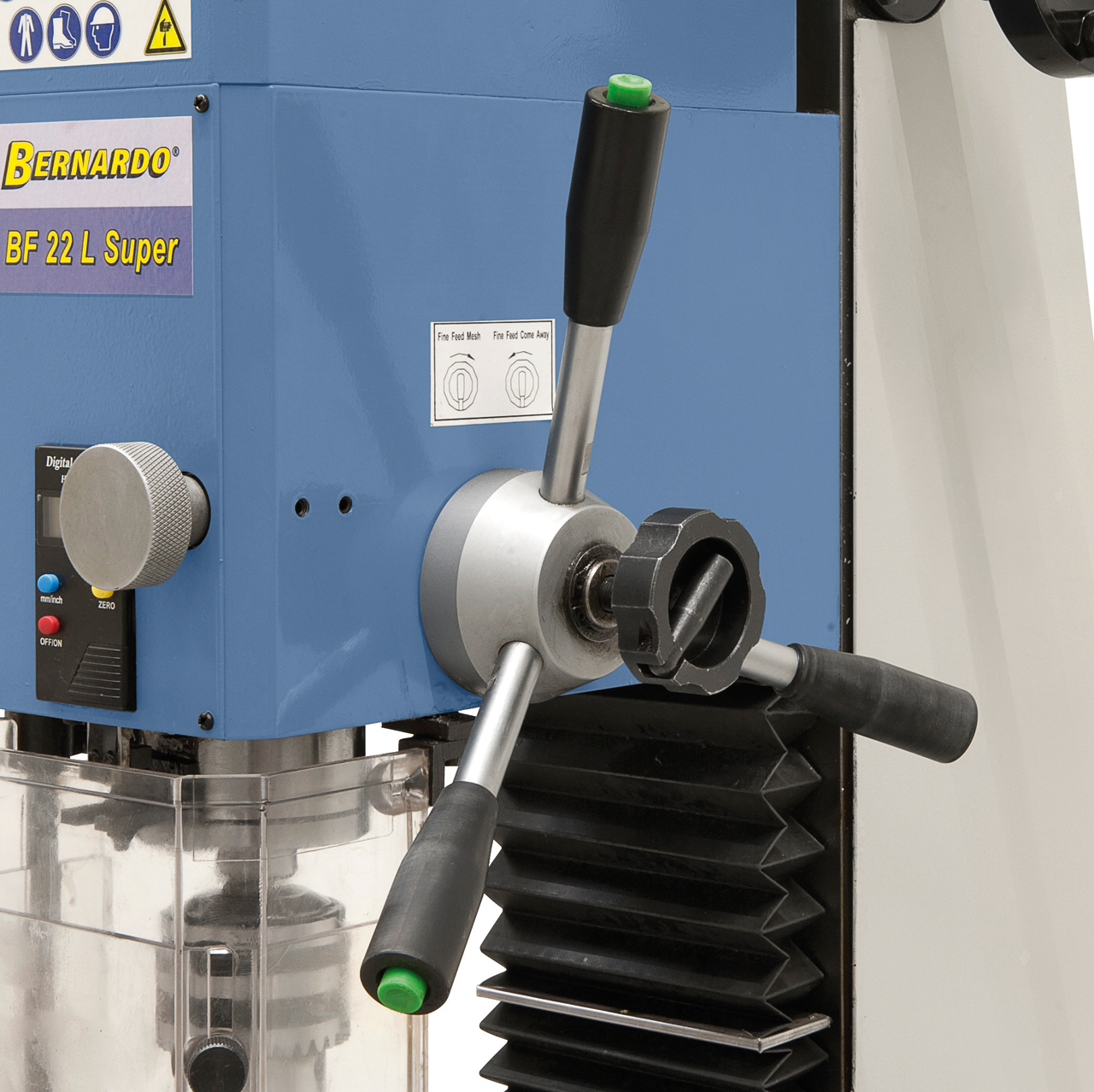

Großdimensionierter Sterngriff für leichte Pinolenzustellung beim Bohren, Handrad für Feinzustellung beim Fräsen.
Serienmäßig mit digitaler Drehzahlanzeige und Gewindeschneideinrichtung
Lieferbares Sonderzubehör: Kantentaster

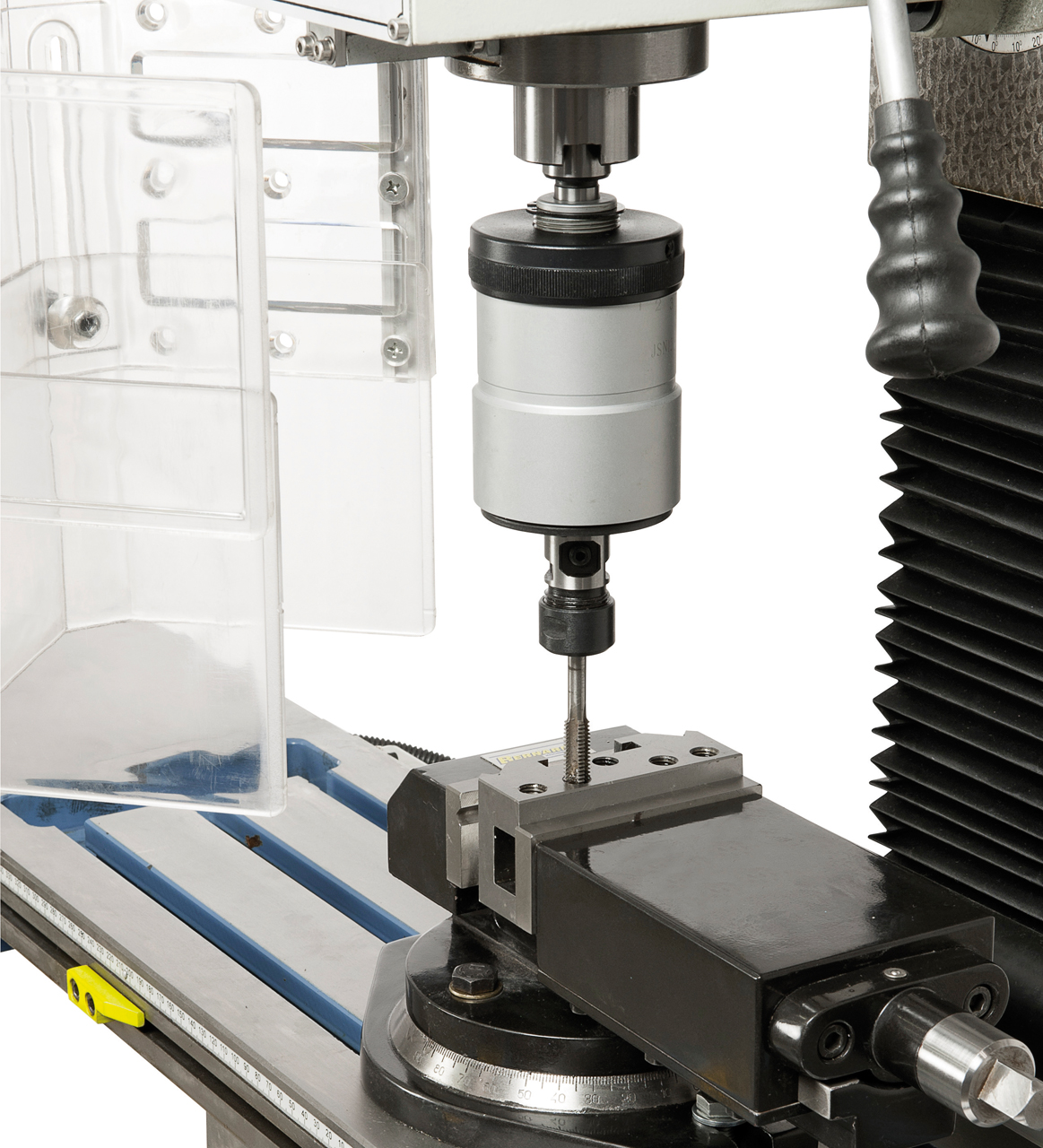

Gewindebohren

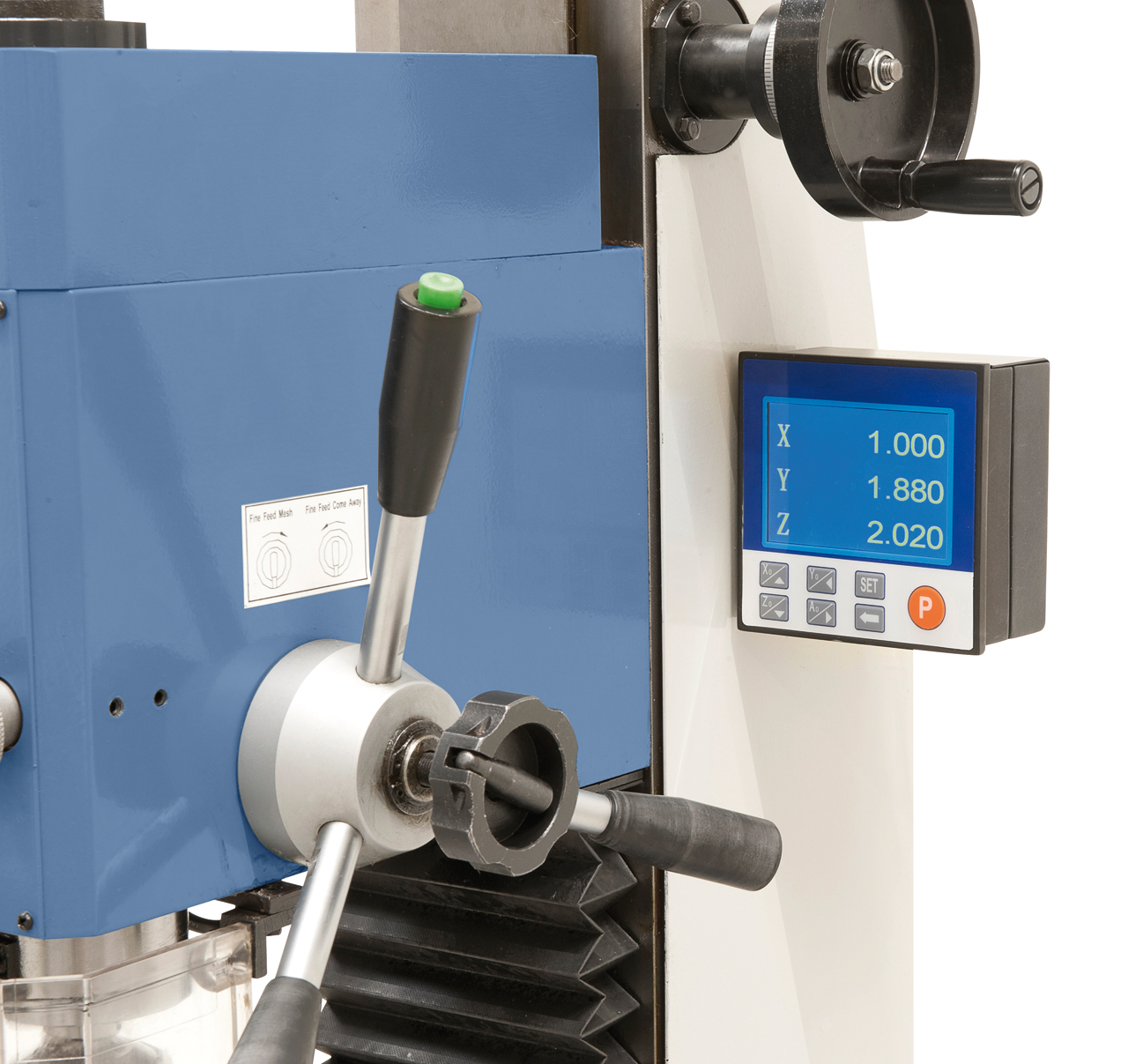

Optional lieferbar: 3-Achs-Positionsanzeigeset
Features
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...

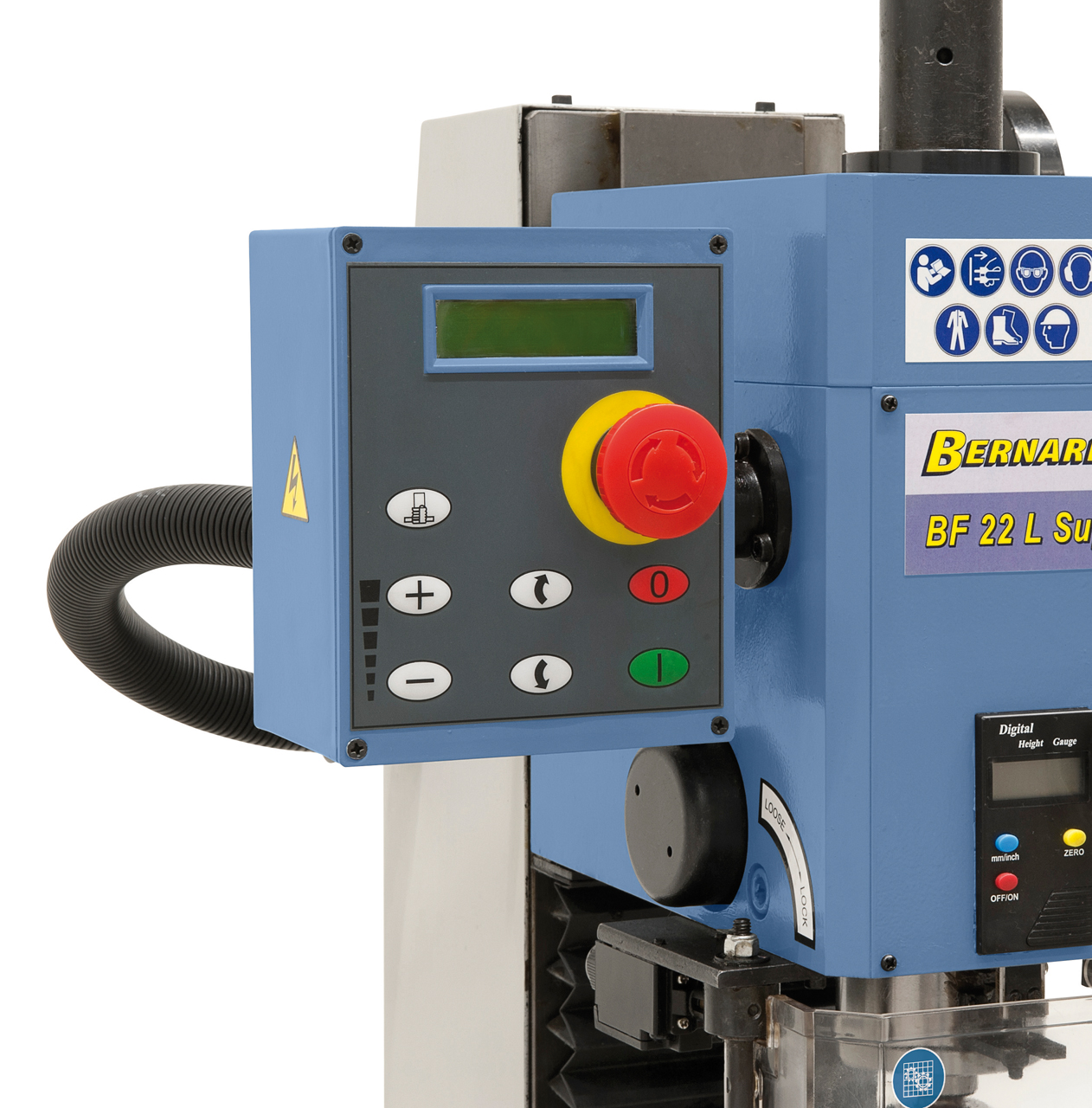

- Serienmäßig mit Rechts-Linkslaufeinrichtung und digitaler Pinolenhubanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)
- Serienmäßig mit Gewindeschneideinrichtung
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Großer Drehzahlbereich (2 Stufen) von 100 - 2000 U/min
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Lieferbares Sonderzubehör:

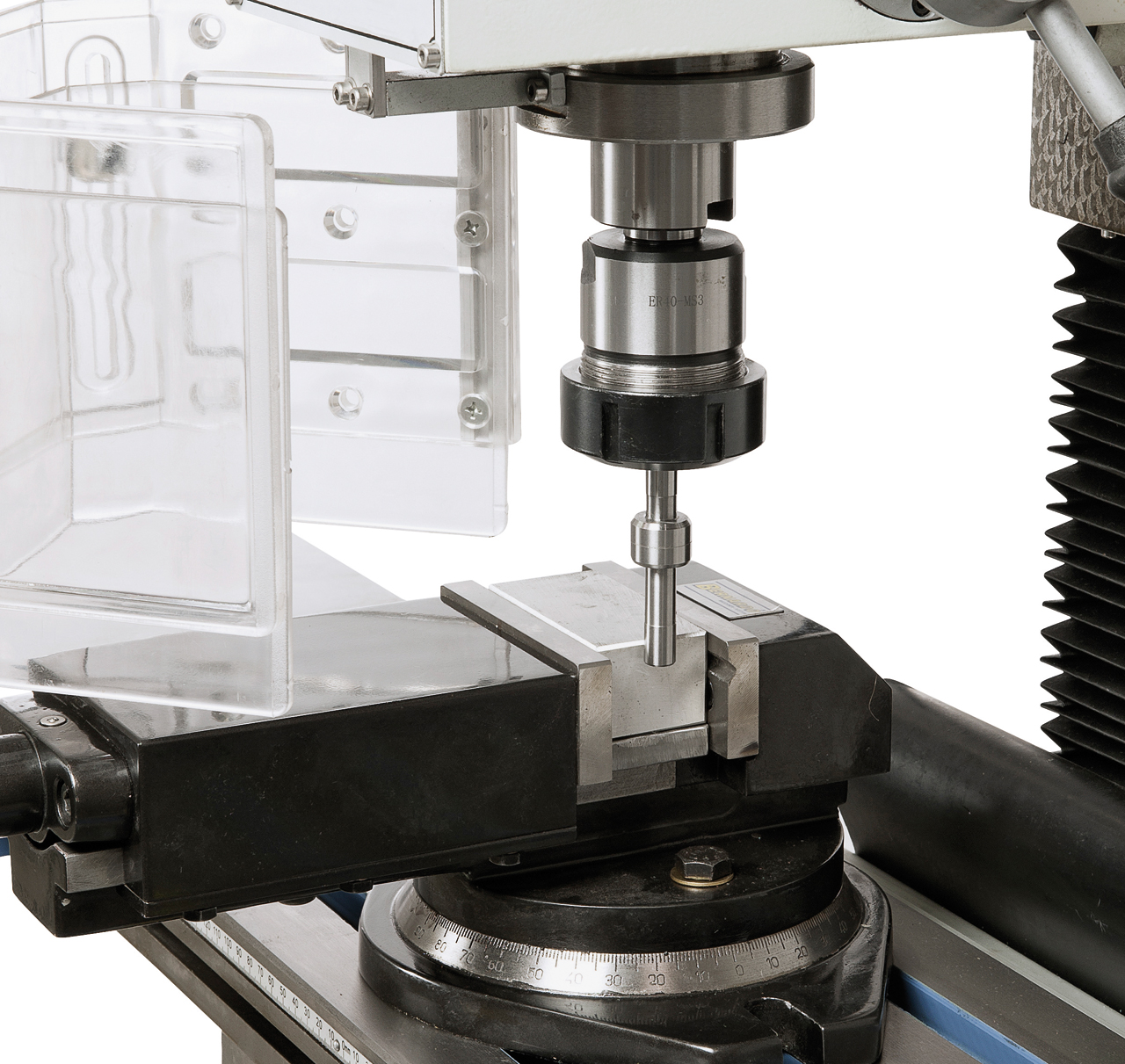

- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art. Nr. 26-1003A)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art. Nr. 26-1006)
- Spannwerkzeugsortiment 58-tlg., 12 mm / M 10 (Art. Nr. 28-1000)
- Horizontal- und Vertikalrundtisch RT 4 S (Art. Nr. 27-1034)
- Schwenkbarer Winkeltisch 230 x 120 mm (Art. Nr. 27-1079)
- Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art. Nr. 42-1016)
- TITAN-Fräserkassette 3 - 20 mm, 20-tlg. (Art. Nr. 42-1020)
- Präzisions-Maschinenschraubstock PS 75 (Art. Nr. 28-2026)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 75 (Art. Nr. 28-2032)
- Maschinenschraubstock KV 100 (Art. Nr. 28-2080)
- Gewindeschneidapparat Super M 5 - M 12 (Art. Nr. 24-1096)
- Plan- und Ausdrehkopfset diam. 50 mm, inkl. Bohrstangen (Art. Nr. 25-1015)
- Kantentaster diam. 10 mm / 4 mm (Art. Nr. 32-1066)
- 3-Achs-Positionsanzeigeset f. BF 22 (Art. Nr. 37-3246)
- 3-Achs-Positionsanzeigeset f. BF 22 L Super (Art. Nr. 37-3247)
- Werksmontage für 3-Achs-Positionsanzeigeset(Art. Nr. 37-3083)
- Untergestell Deluxe (Art. Nr. 56-1031)
