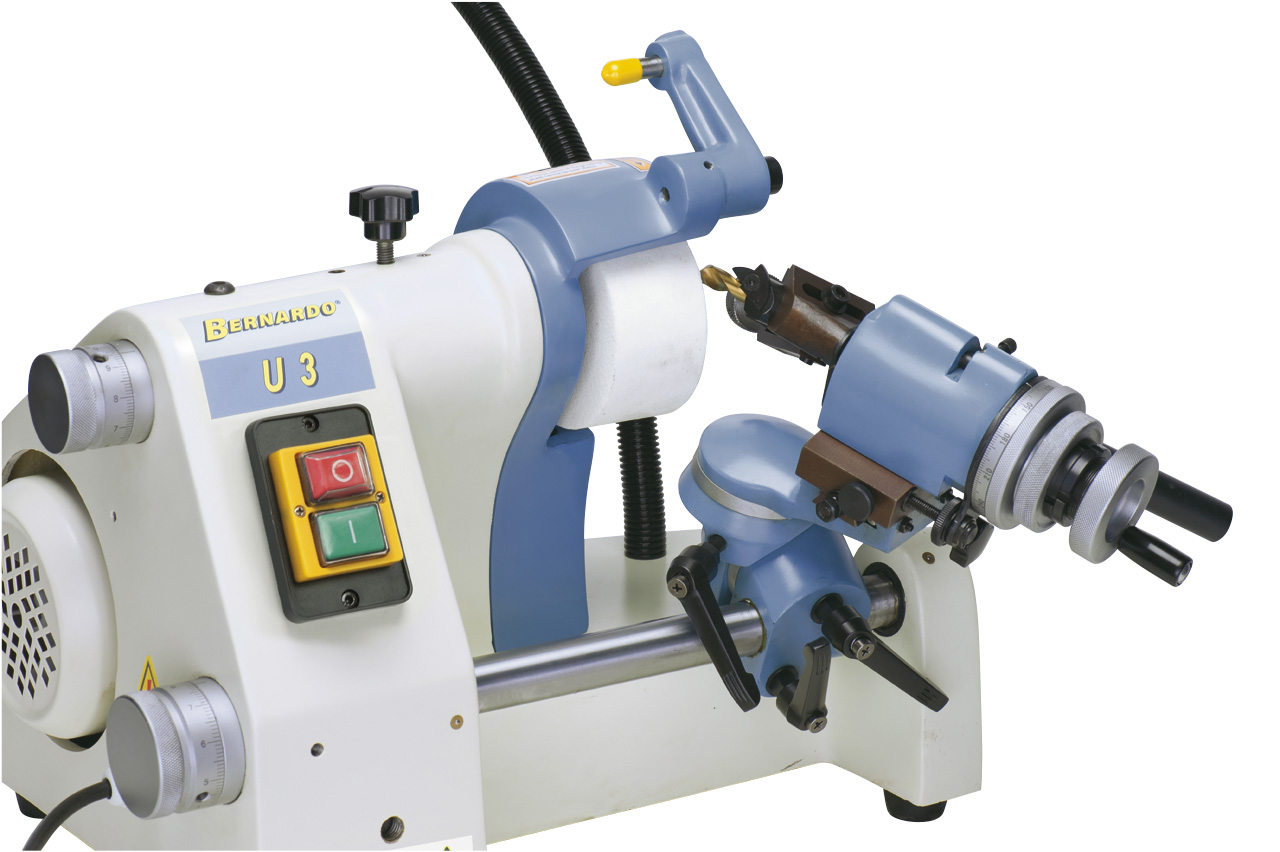

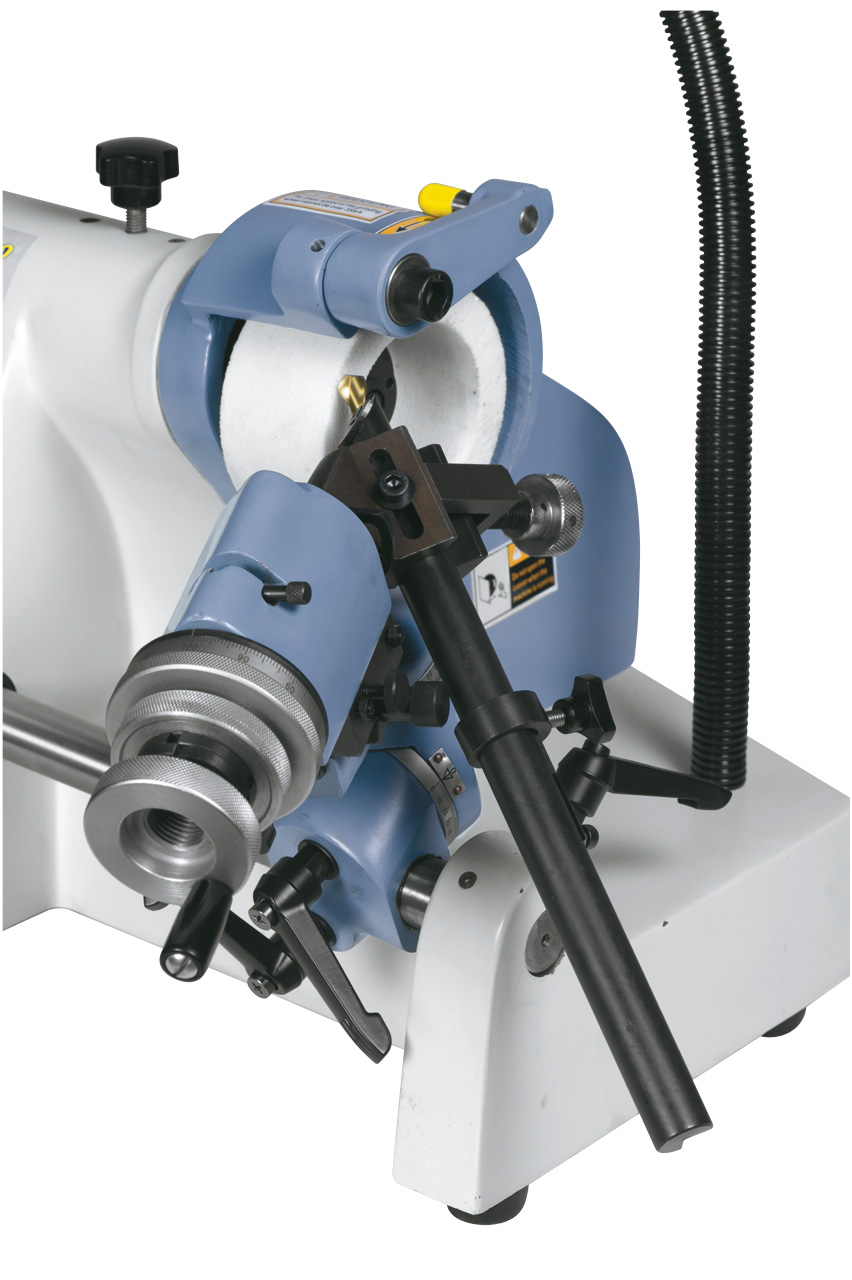

Bernardo Stichelschleifmaschine U 3 / 400 V
Die Stichelschleifmaschine U3 ist durch die vielseitigen Schwenk- und Einstellmöglichkeiten universell einsetzbar. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket bei geringer Investition.
Technische Spezifiaktion| Spannzangendurchmesser min./max. | 3 - 16 mm |
| Schleifdurchmesser max. | 25 mm |
| Kegelschleifen | 0 - 180° |
| Hinterschliffwinkel | 0 - 45° |
| Negativen Winkel | 0 - 25° |
| Geschwindigkeit | 5000 U/min |
| Topfscheibe | 100 x 50 x 20 mm |
| Rastpositionen Teilkopf | 24 (alle 15°) |
| Motorleistung | 0,36 kW |
| Spannung | 400 V |
| Länge | 450 mm |
| Breite | 500 mm |
| Höhe | 400 mm |
| Gewicht ca. | 45 kg |

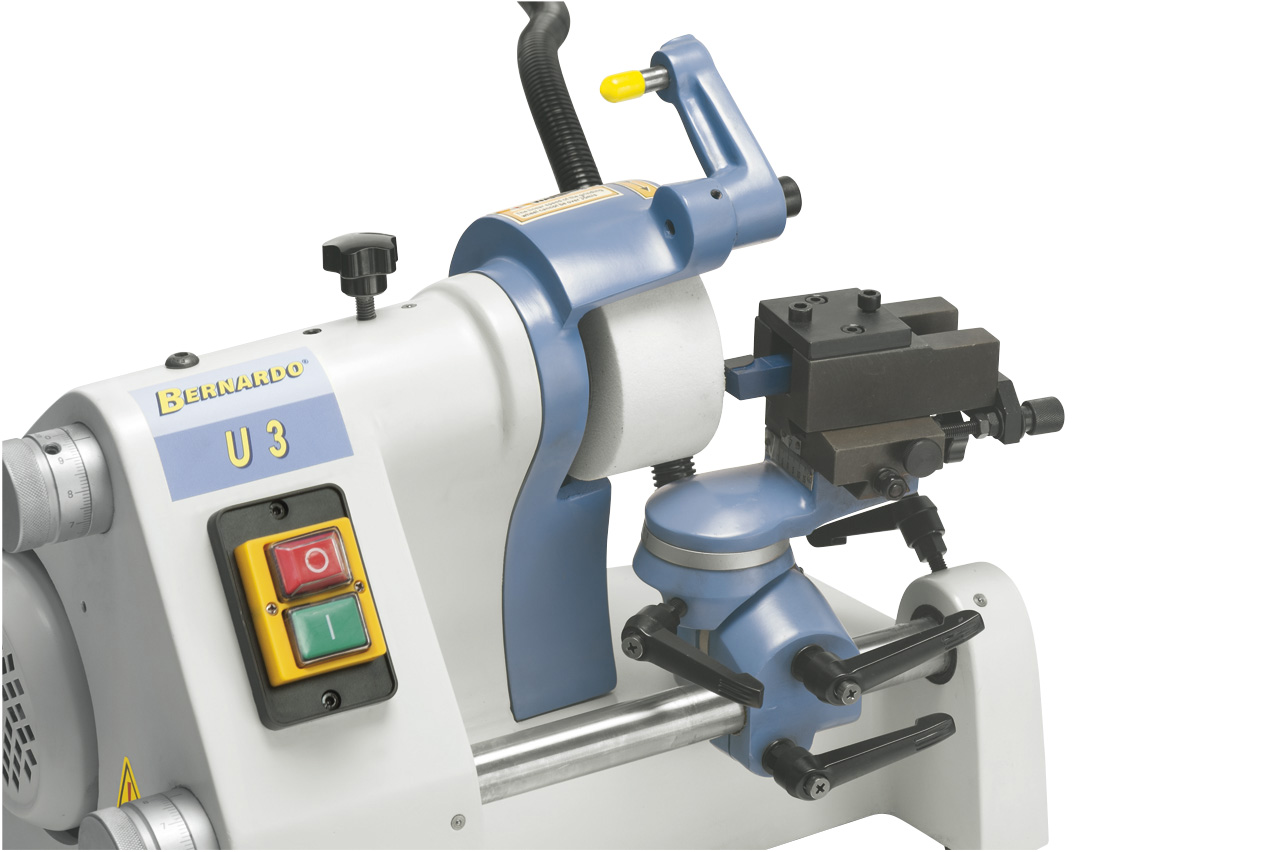

Drehmeißelaufnahme
Schaftfräseraufnahme

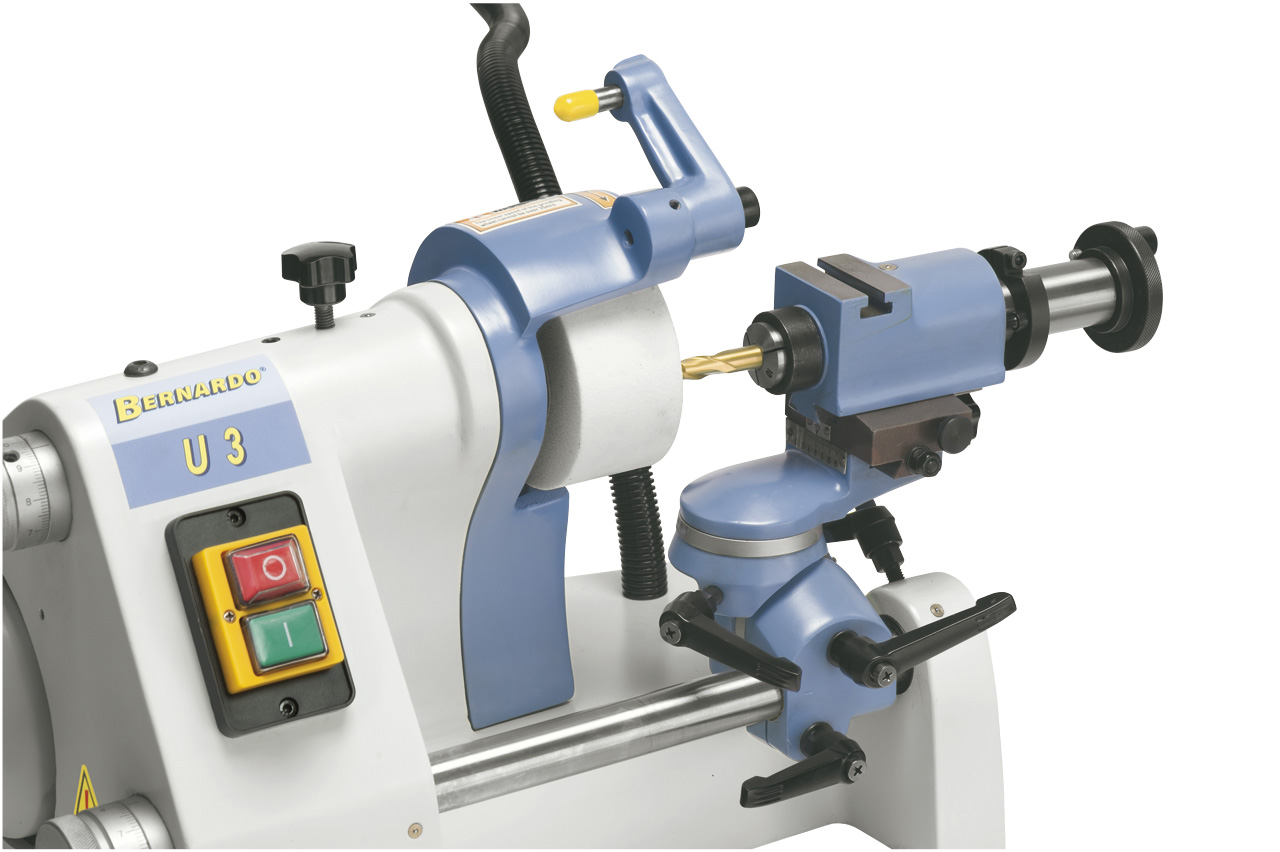

Spiralbohreraufnahme
Lieferumfang: Spiralbohrer-, Schaftfräser- und Drehmeißelaufnahme, Spannzangen, Korundschleifscheibe, Diamantschleifscheibe, Antriebsriemen
Features
- Zum Schleifen von z.B.: Stempel, Spiralbohrer, Elektroden, Stichel, Zentrierspitzen, usw.
- Einfache Bedienung und Handhabung
- Solider Grundkörper sorgt für langjährige Präzision
- Indexkopf mit 24 Rastpositionen zum Schleifen von Polygonen auf Stempel oder Elektroden
- Optimal zum Schleifen von Stichel (Einschneidenfräser) geeignet
- Umfangreiches Standardzubehör: Aufnahme für Spiralbohrer, Schaftfräser und Drehmeißel, Diamantscheibe, Spannzangen, ...
- Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel (zylindrisch, zentrisch, kegelig, ...)
- Vibrationsfrei angetriebene Präzisionsschleifspindel für optimale Schleifergebnisse
Lieferumfang:
- Korundschleifscheibe
- Diamantschleifscheibe
- Abrichtdiamant
- Scheibenflansch
- LED-Arbeitsleuchte
- Spannzange 4, 6, 8, 10, 12 mm
- Spiralbohreraufnahme
- Schaftfräseraufnahme
- Drehmeißelaufnahme
- Ersatzriemen
Lieferbares Sonderzubehör:
- Diamantscheibe (Art.Nr.:05-1571)
- Scheibe f. HSS - Werkzeuge (Art.Nr.:05-1576)
- Untergestell (Art.Nr.:05-1602)
- Abrichterdiamant (Art.Nr.:05-1603)
- Scheibenflansch (Art.Nr.:05-1604)
- Riemen (Art.Nr.:05-1611)
- Spannzange 3,0 mm (Art.Nr.:05-1662)
- Spannzange 4,0 mm (Art.Nr.:05-1663)
- Spannzange 6,0 mm (Art.Nr.:05-1664)
- Spannzange 8,0 mm (Art.Nr.:05-1666)
- Spannzange 10,0 mm (Art.Nr.:05-1667)
- Spannzange 12,0 mm (Art.Nr.:05-1668)
- Spannzange 14,0 mm (Art.Nr.:05-1669)
- Spannzange 16,0 mm (Art.Nr.:05-1671)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
