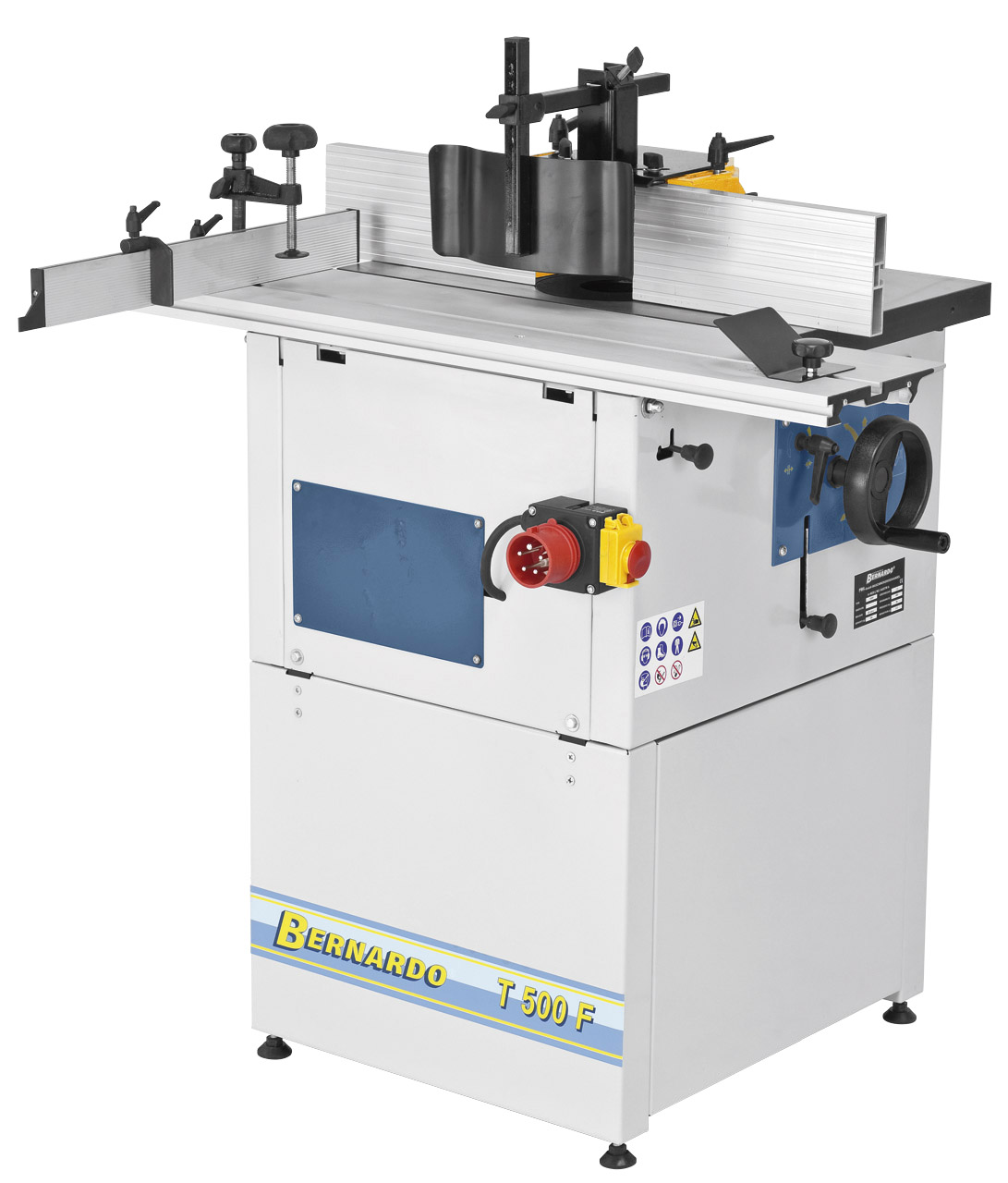

Bernardo Tischfräsmaschine mit Formattisch T 500 F - 230 V
Das Modell T 500 F - eine Weiterentwicklung der T 500 R - bietet durch den serienmäßigen Formattisch flexible Einsatzmöglichkeiten, wodurch dieses Modell für den ambitionierten Handwerker optimal geeignet ist.
Technische Spezifiaktion
| Tischabmessung | 600 x 400 mm |
| Tischabmessung Formattisch | 1000 x 215 mm |
| Arbeitshöhe | 860 mm |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung der Spindel | 110 mm |
| Aufspannlänge | 95 mm |
| Max. Werkzeugdurchmesser | 150 mm |
| Max. Werkzeugdurchmesser versenkbar | 150 mm |
| Frästischöffnung | 170 mm |
| Spindeldrehzahl | 1400 / 4000 /6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100% | 1,5 kW (2,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,1 kW (2,8 PS) |
| Spannung | 230 V |
| Maschinenabmessungen (B x T x H) | 1000 x 800 x 1200 mm |
| Gewicht ca. | 100 kg |

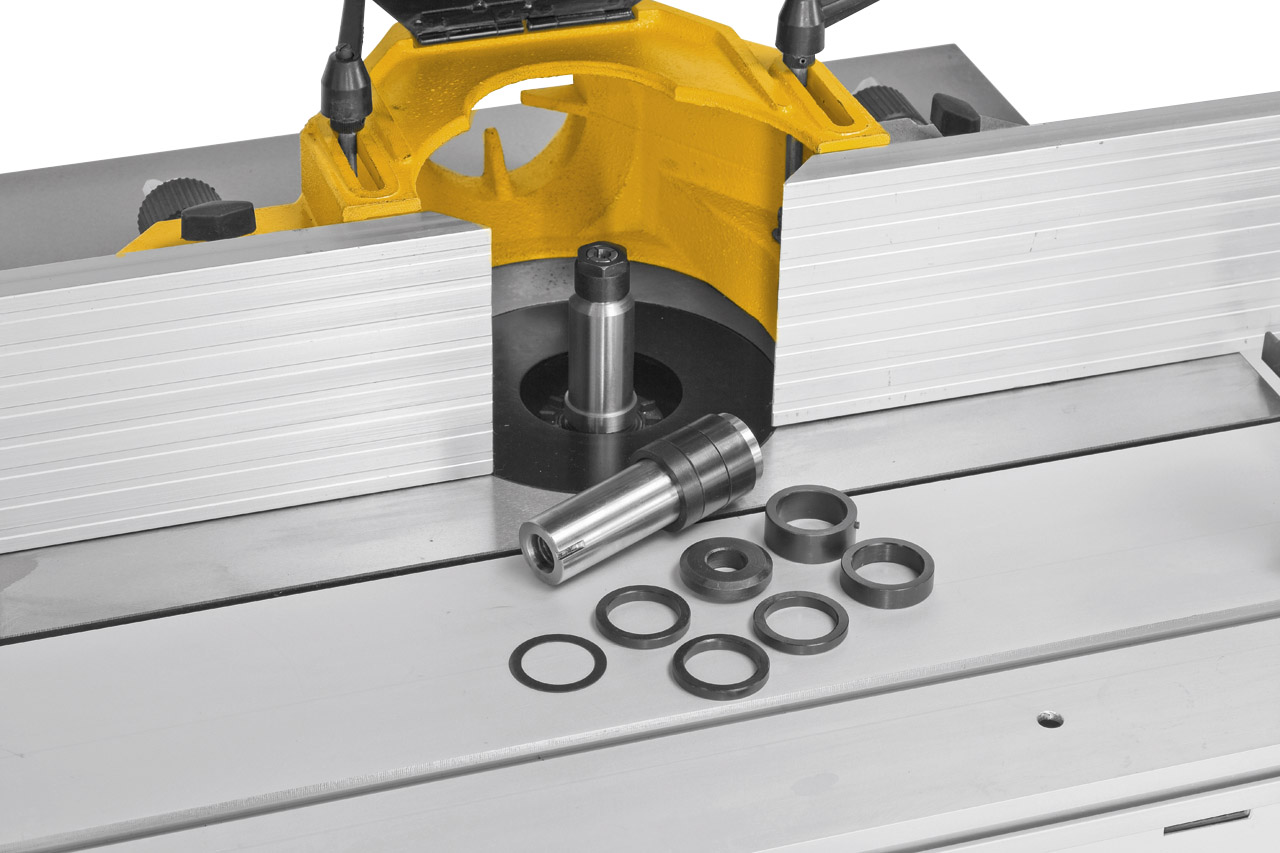

Die Wechselspindel ermöglicht eine enorme Zeitersparnis bei Serienfräsarbeiten.

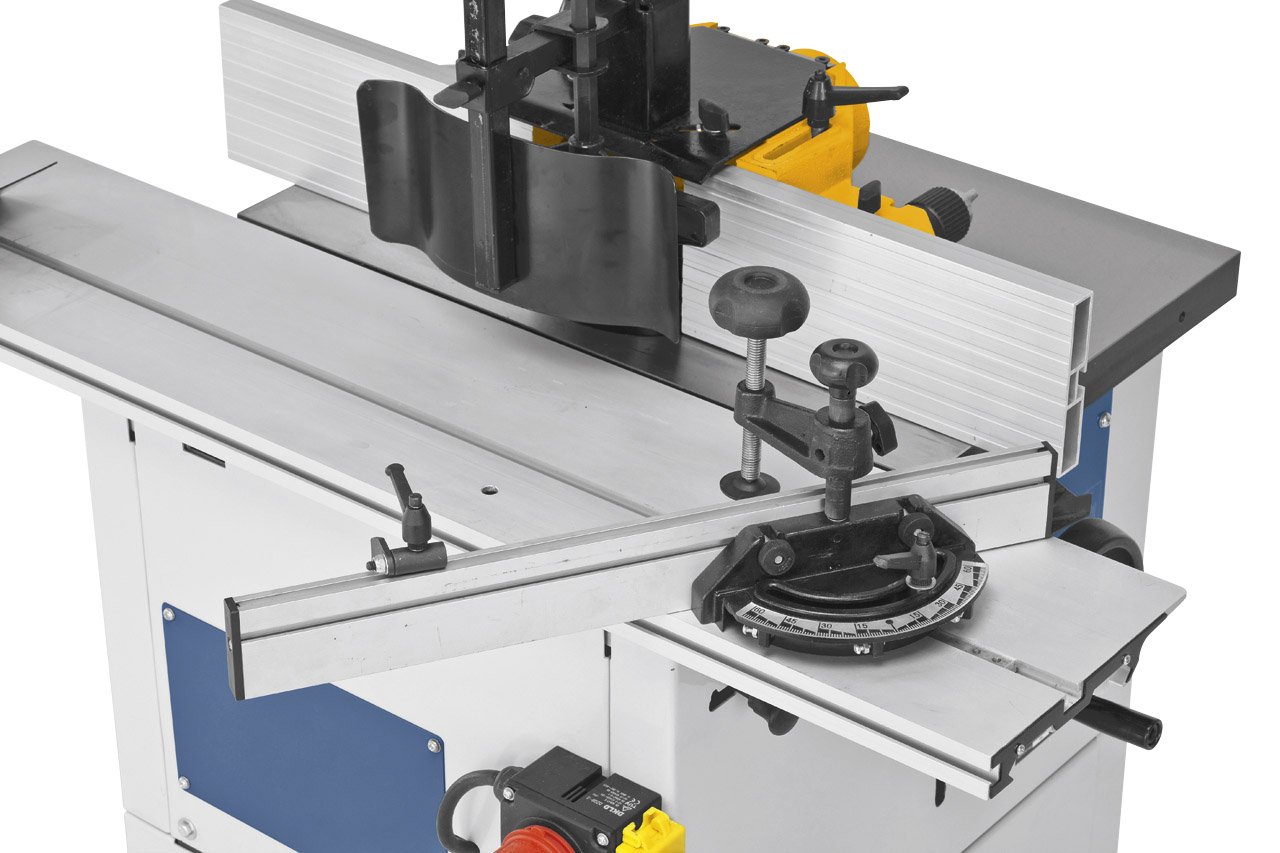

Der serienmäßige Gehrungsanschlag kann von -60° bis +60° geschwenkt werden.

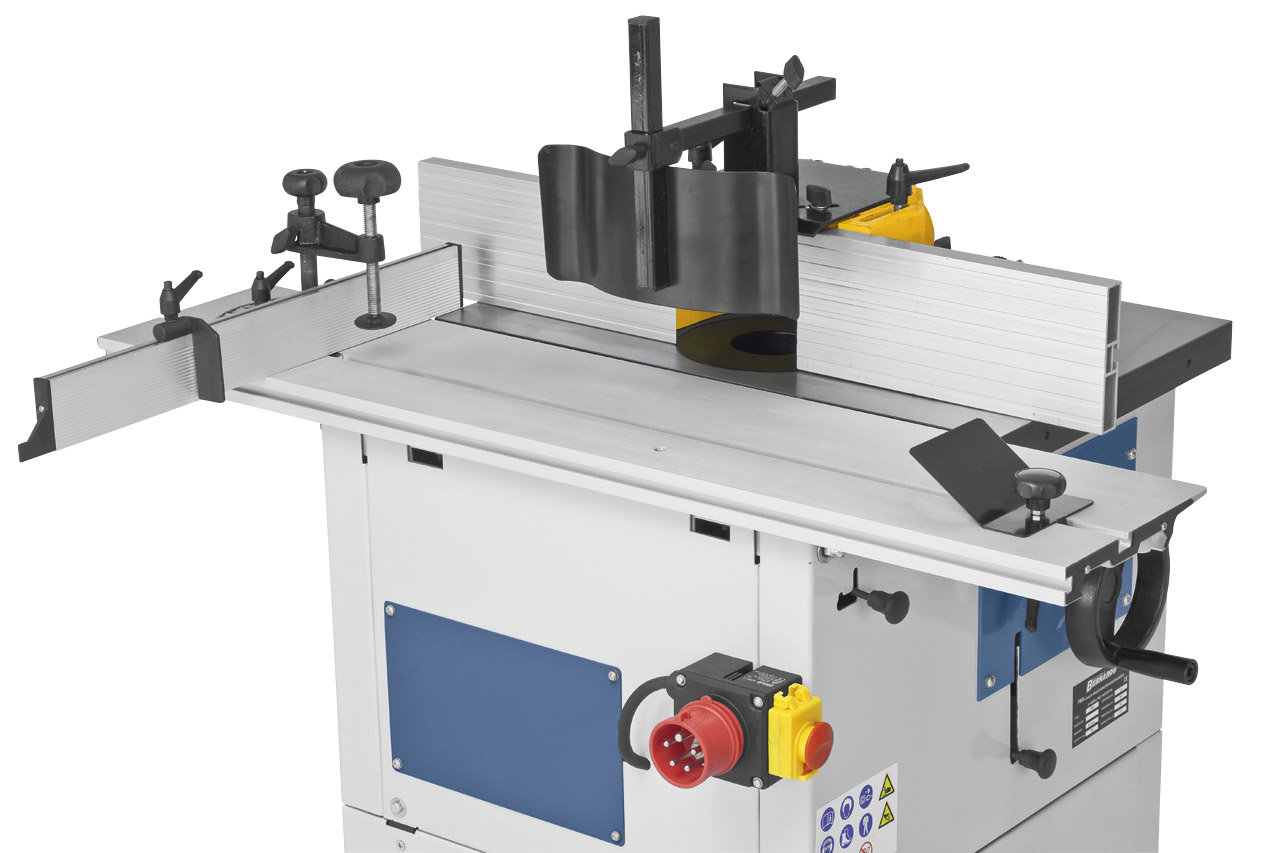

Die Anschläge der Fräserschutzhaube können schnell und einfach auf das jeweilige Fräswerkzeug eingestellt werden. Die serienmäßige Schutzvorrichtung verhindert ein Rückschlagen des Werkstückes.

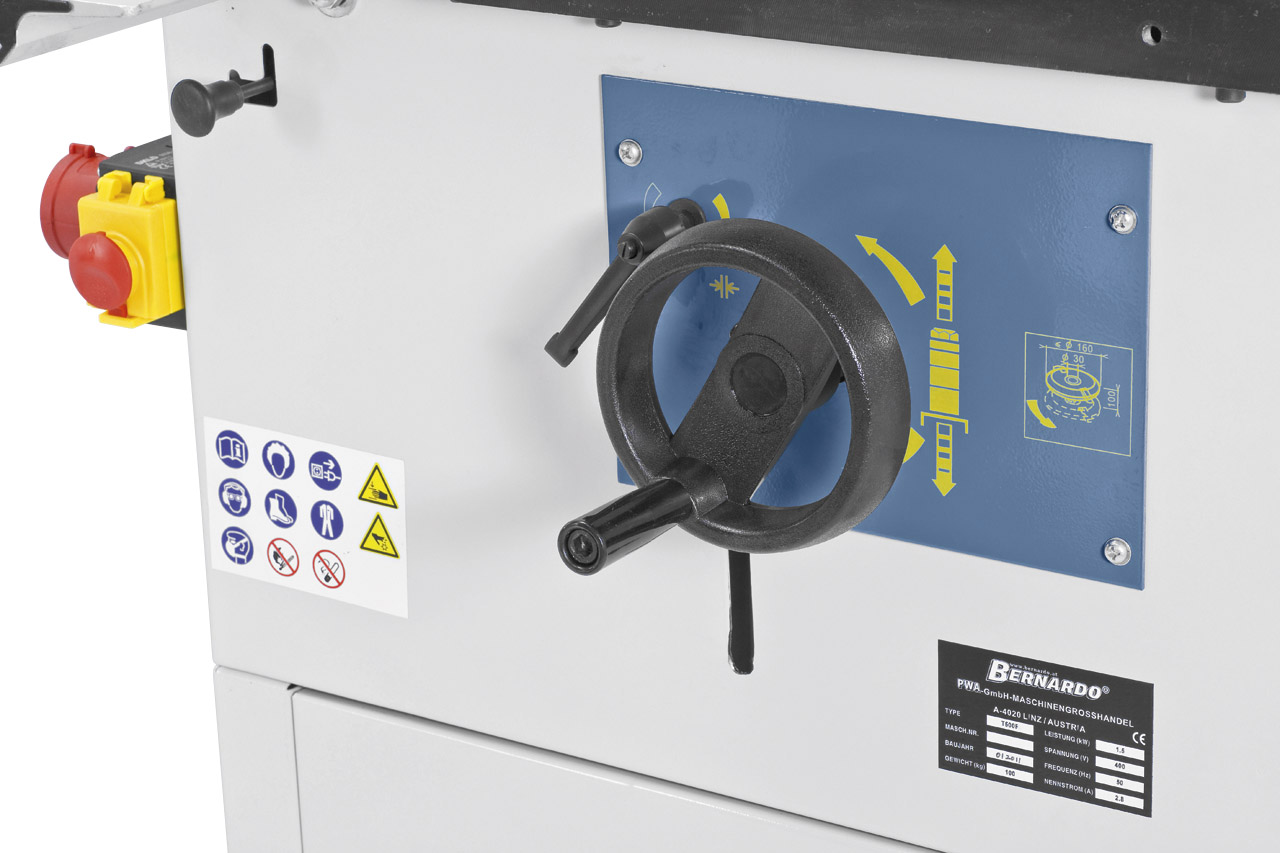

Schnelle und einfache Höhenverstellung der Spindel mittels ergonomisch angebrachtem Handrad.

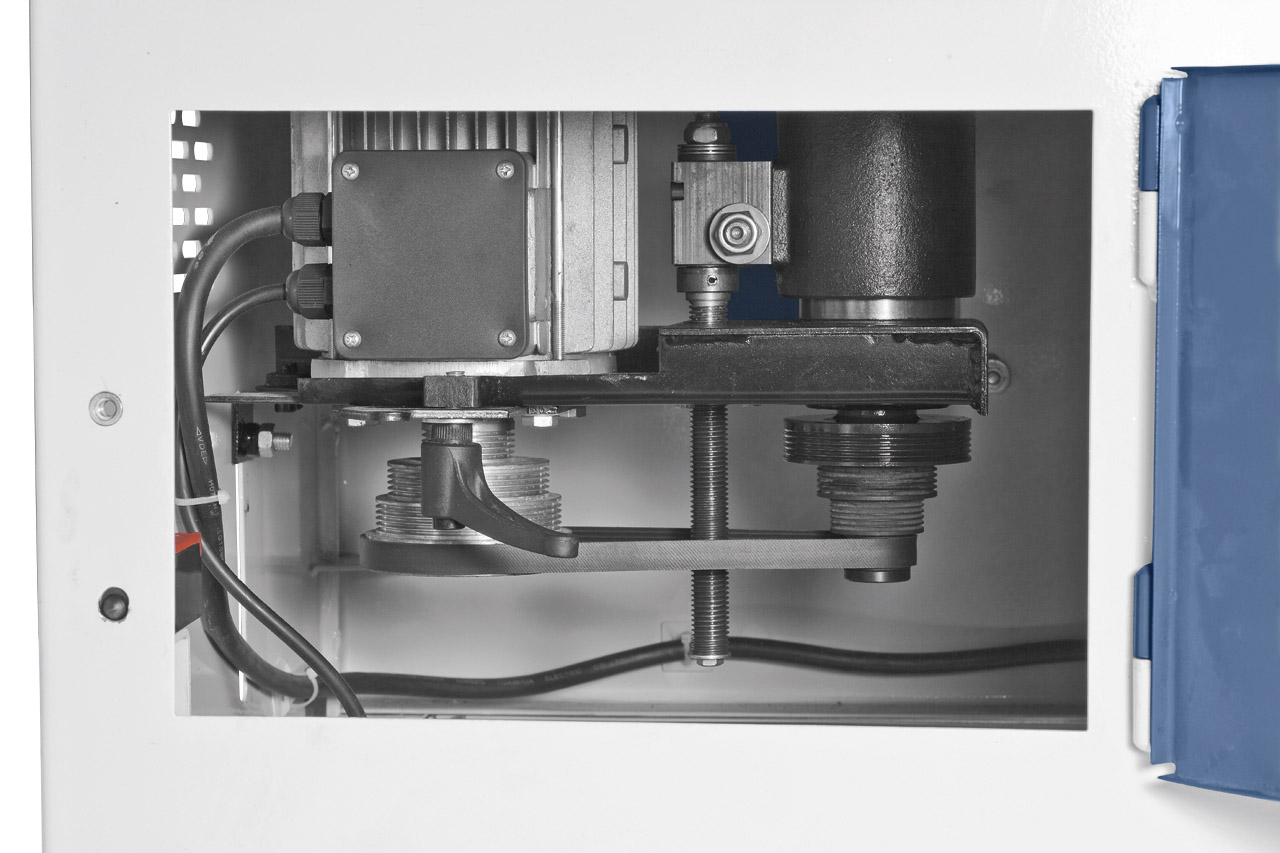

Das Fräsaggregat aus Grauguss ist leicht zugänglich, wodurch ein problemloser Drehzahlwechsel möglich ist.
Features
- Massiver großer Arbeitstisch aus Grauguss für vibrationsfreien Lauf
- Leichtgängiger Formatschlitten für einfacheres Handling bei größeren Werkstücken
- Serienmäßig mit 4 Geschwindigkeiten zur optimalen Anpassung an das Werkstück
- Solides Fräsaggregat mit durchzugsstarkem Antriebsmotor
- Robuste Fräserschutzhaube mit feineinstellbaren Aluminium-Anschlagschienen
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
- Serienmäßig mit Gehrungsanschlag und Niederhalter
Lieferumfang:
- Wechselspindel 30 mm
- Wechselspindel für Schaftfräser 6, 8, 12 mm
- Formattisch
- Gehrungsanschlag
- Niederhalter
- Anschlaglineal
- Schutz- und Andrückvorrichtung
Lieferbares Sonderzubehör:
- Wechselspindel 30 mm (Art.Nr.:09-1253)
- Wechselspindel für Schaftfräser 6, 8, 12 mm (Art.Nr.:09-1253A)
- Spannzangen 6, 8 mm (Art.Nr.:09-1253B)
- Vorschubapparat AF 32 / 400 V (Art.Nr.:13-1015)
- Absauganlage DC 230 E / 230 V mit Absaugschlauch 2,5 m (Art.Nr.:12-2043)
- Absauganlage DC 230 E / 400 V mit Absaugschlauch 2,5 m (Art.Nr.:12-2044)
- Absauganlage mit Feinstaubfilterpatrone DC 250 CF (Art.Nr.:12-2085)
- PU-Spiralabsaugschlauch diam. 100 mm (6 m) (Art.Nr.:12-1077)
- Universal - Profilmesserkopfset 100 x 40 x 30 mm (Art.Nr.:16-2349)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
