Bernardo Zyklen-Drehmaschinen CHL 21120 - 530 x 2845
Die Zyklen-Drehmaschine CHL 21120 - 530 x 2845 ist für mittlere bis schwere Zerspannungsarbeiten optimal geeignet und wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert.
Technische Spezifiaktion
| Spitzenweite | 2845 mm |
| Spitzenhöhe | 265 mm |
| Umlaufdurchmesser über Bett | 533 mm |
| Umlaufdurchmesser über Planschlitten | 305 mm |
| Bettbreite | 345 mm |
| Spindelbohrung | 80 mm |
| Spindelaufnahme | D1-8 (opt. A2-8) |
| Drehzahlbereich | 20 - 60 / 61 - 200 / 201- 670 / 671 - 2000 U/min |
| Verfahrweg x-Achse | 300 mm |
| Verfahrweg z-Achse | 2720 mm |
| Eilgang x- / z-Achse | 7,5 / 10 m/min. |
| Pinolendurchmesser | 85 mm |
| Pinolenweg | 178 mm |
| Pinolenaufnahme | MK 5 |
| Motor-Abgabeleistung S1 100% | 11,0 kW |
| Motor-Aufnahmeleistung S6 40% | 15,0 kW |
| Gewicht ca. | 5300 kg |

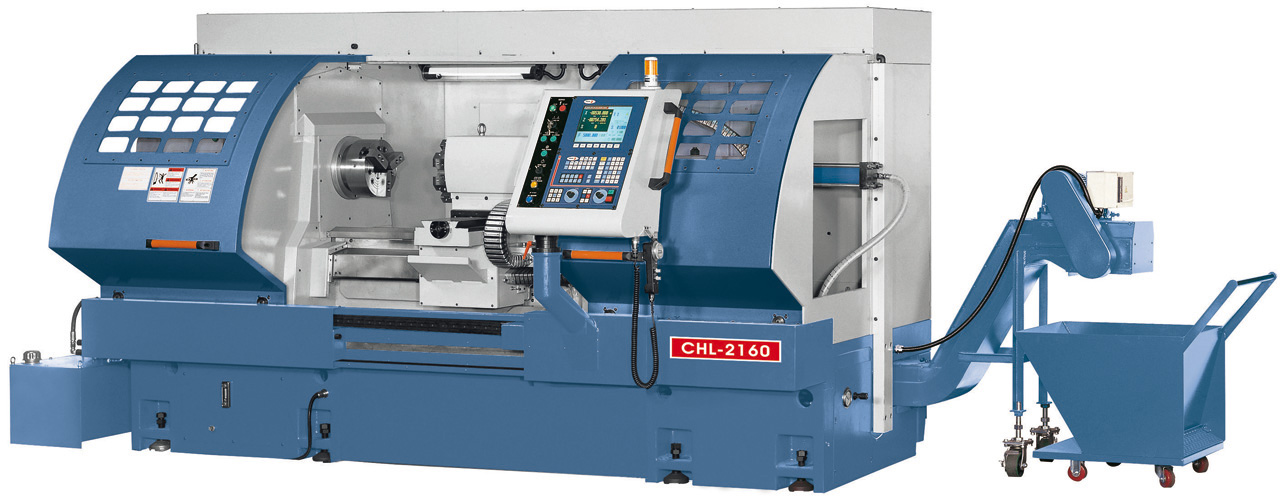

CHL 2160 mit diversem Sonderzubehör (Späneförderer, 8-fach Werkzeugrevolver,.....)
Stufenloser Drehzahlbereich über 4 geschaltete Drehzahlstufen, Einstellung erfolgt über M-Code

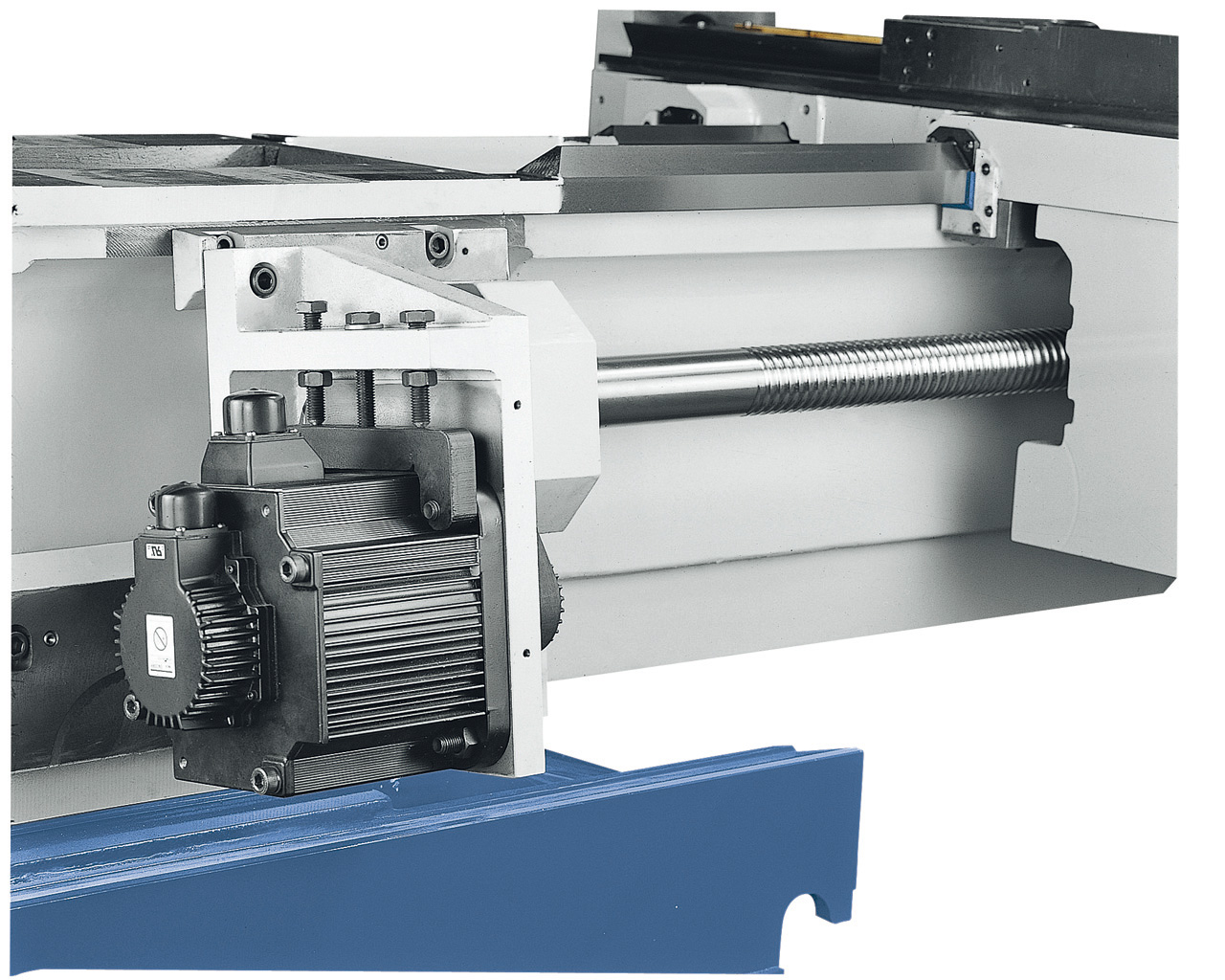

Stabile Halterung zur Aufnahme der Kugelumlaufspindel und des z-Achsen Vorschubmotors.
Automatischer 8-fach Werkzeugrevolver optional lieferbar.
Features
- Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
- Stabiler Reitstock mit vergrößerter Ausladung, ideal beim Einsatz des automatischen 8-fach Werkzeugrevolver
- Stufenloser Drehzahlbereich über 4 geschaltete Drehzahlstufen, Einstellung erfolgt über M-Code
- Hohe Eilganggeschwindigkeiten zur Reduzierung der Nebenzeiten
- Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
- Die Steuerung Fagor 8055 TC ist leicht zu bedienen und einfach in der Handhabung
- Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 80 mm)
- Leistungsstarker Antriebsmotor mit hohem Drehmoment auch im unteren Drehzahlbereich
- Drehen von komplizierten Konturen mit Hilfe der vorprogrammierten Zyklenprogramme
- Gehärtete und geschliffene Präzisions-Kugelumlaufspindel in der x- und z-Achse garantieren ein hohes Maß an Genauigkeit
Lieferumfang:
- Zyklensteuerung Fagor 8055 TC
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Maschinenleuchte
- Mitlaufende Körnerspitze MK 5
- Schwenkbares Bedienpult
- Automatische Schmierung des Spindelkopfes
- Automatische Schmierung des Längs- und Planschlittens
- 2 elektronische Handräder
- Schnittstelle RS 232
- Maschinenvollverkleidung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Bernardo Präzisions-3-Backenfutter PO3-D, DIN 55029, PO3-200/D6, Stahlausführung (Art.Nr.:21-1043F)
- Hydraulisches 3-Backenfutter diam. 250 mm mit Hydraulikeinheit*
- Hydraulisches 3-Backenfutter diam. 300 mm mit Hydraulikeinheit*
- Automatik 4-fach Werkzeugswechsler H4*
- Automatischer 8-fach Werkzeugrevolver*
- Hydraulische Verstellung der Reitstockpinole*
- Reitstock mit 2 Geschwindigkeiten*
- Feststehende Lünette diam. 16 - 180 mm*
- Feststehende Lünette diam. 150 - 300 mm*
- Mitalaufende Lünette diam. 16 - 130 mm*
- Späneförderer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
