Bernardo Zyklen-Drehmaschinen CRL 1440 - 360 x 890
Die zyklengesteuerte Drehmaschine CRL 1440 - 360 x 890 ist kompakte und leistungsfähige Drehmaschine für leichte und mittelschwere Dreharbeiten mit 890 mm Spitzenweite. Mit der leicht erlernbaren Fagor 8055 TC Steuerung erzielen auch konventionelle Dreher sofort Ergebnisse.
Technische Spezifiaktion
| Spitzenweite | 890 mm |
| Spitzenhöhe | 180 mm |
| Umlaufdurchmesser über Bett | 360 mm |
| Umlaufdurchmesser über Planschlitten | 170 mm |
| Bettbreite | 260 mm |
| Spindelbohrung | 52,5 mm |
| Spindelaufnahme | D1-6 (opt. A1-6) |
| Drehzahlbereich | 25 - 480 / 481 - 3000 U/min |
| Verfahrweg x-Achse | 205 mm |
| Verfahrweg z-Achse | 815 mm |
| Eilgang x- / z-Achse | 7,5 / 10 m/min |
| Pinolendurchmesser | 58 mm |
| Pinolenweg | 140 mm |
| Pinolenaufnahme | MK 4 |
| Motor-Abgabeleistung S1 100% | 5,5 kW |
| Motor-Aufnahmeleistung S6 40% | 7,5 kW |
| Gewicht ca. | 2100 kg |

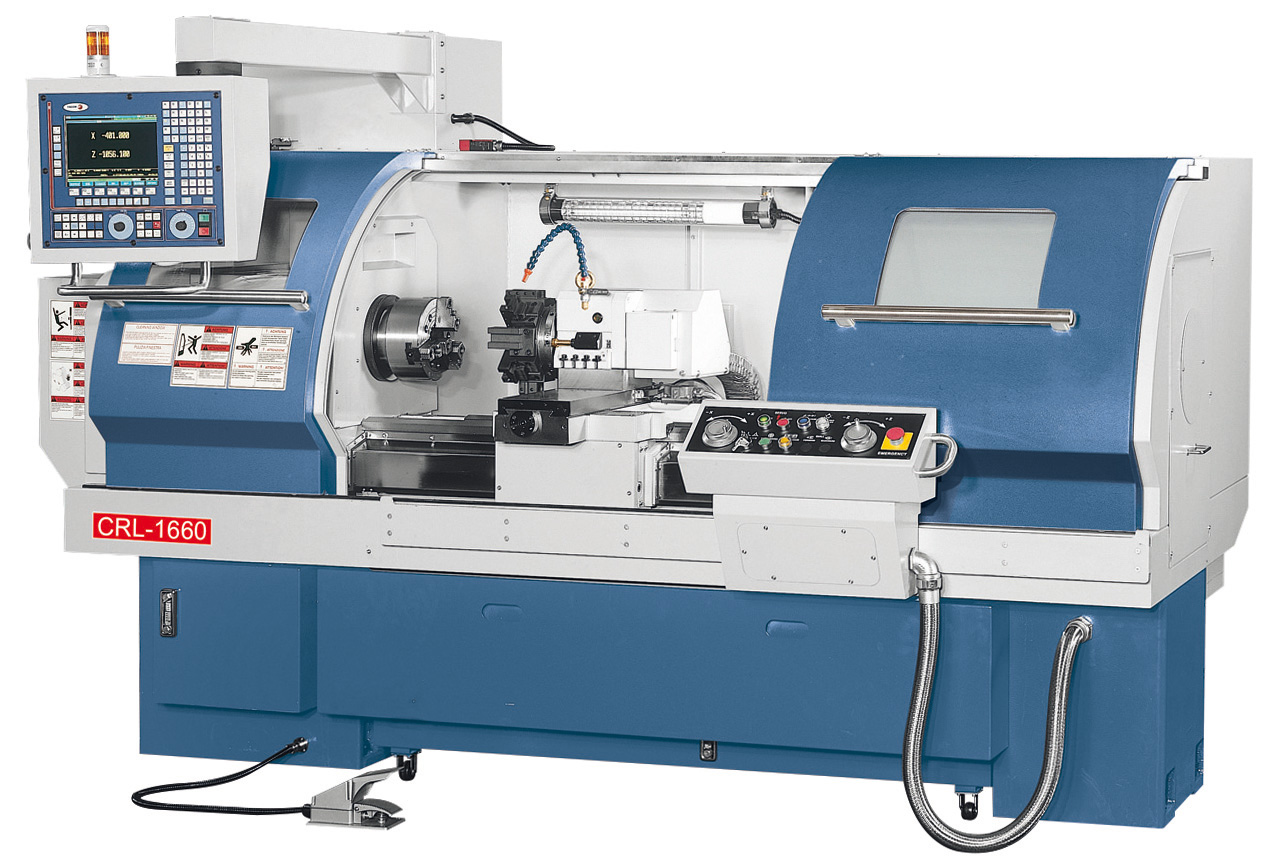

CRL 1660 mit hydraulischem Spannfutter und 8-fach Werkzeugrevolver.
Automatik 4-Fach Werkzeugwechsler optional lieferbar.

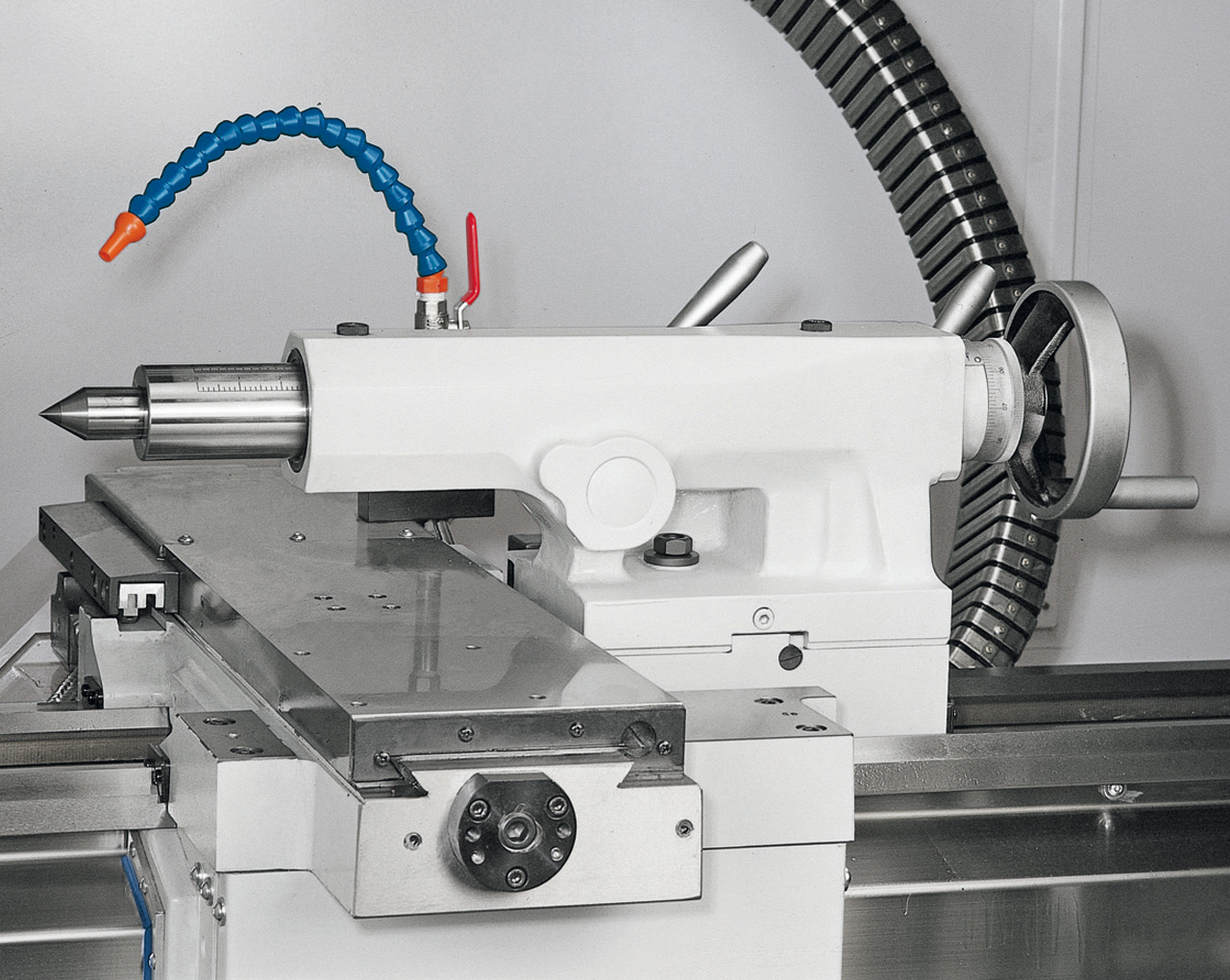

Robuster Reitstock mit großer Ausladung, ideal beim Einsatz des H4-Werkzeugwechslers bzw. 8-fach Werkzeugrevolver.

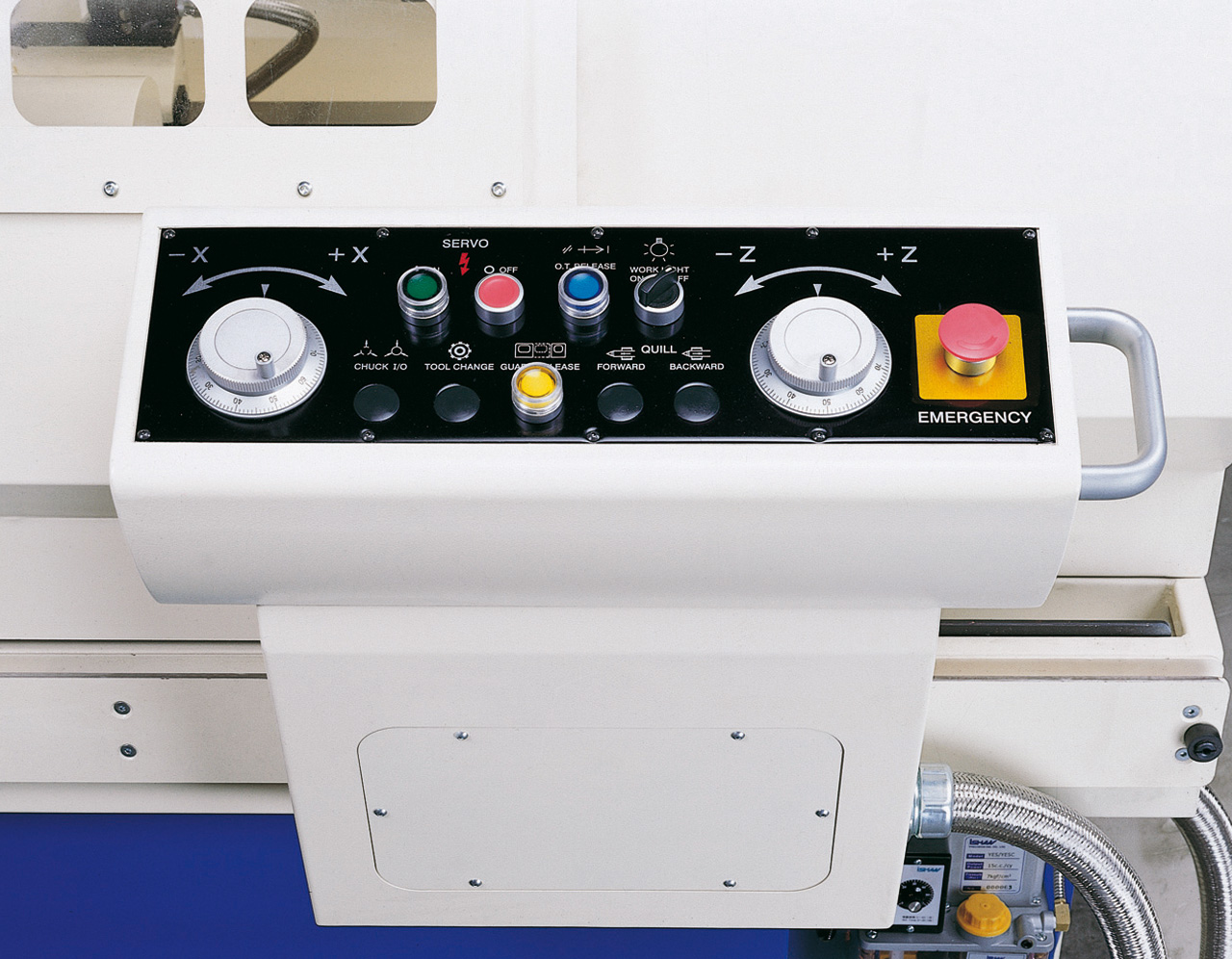

Serienmäßig mit 2 elektronischen Handrädern zum manuellen Verfahren in x- und z-Achse.

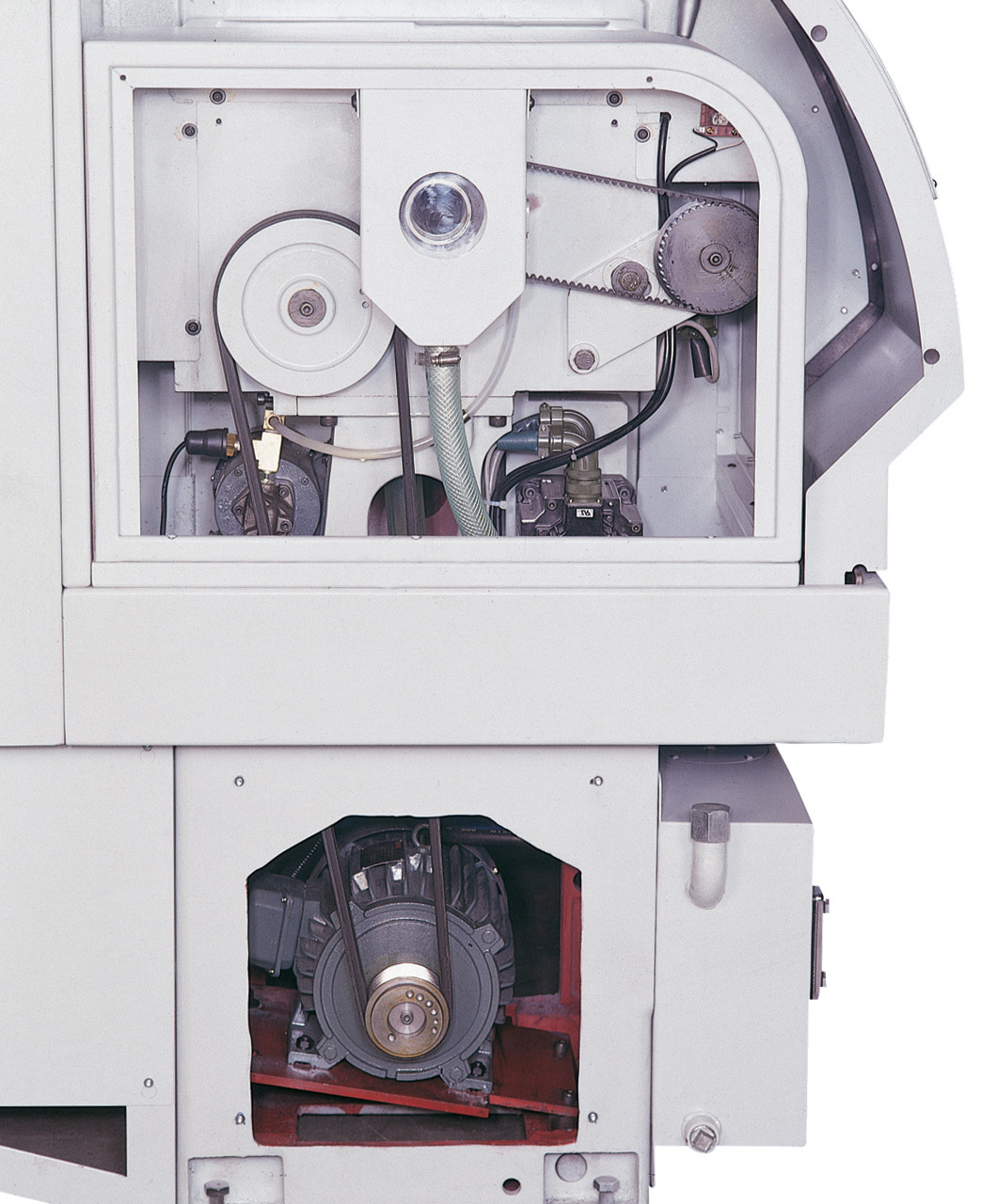

Der durchzugsstarke Antriebsmotor und der Yaskawa Frequenzumrichter gewährleisten ein hohes Drehmoment.
Der breite Querschlitten mit Turcite-B Beschichtung garantiert einen geringen Slip-Stick-Effekt
Features
- Mehrfach gelagerte Spindel mit hoher Rundlaufgenauigkeit
- Prismenbett aus Grauguss, induktiv gehärtet und geschliffen
- Automatische Zentralschmierung des Längs- und Planschlittens
- Maschinenvollverkleidung mit 2 Schiebetüren
- Stufenloser Drehzahlbereich über 2 pneumatisch geschaltete Getriebestufen
- Solider Getriebekopf mit gehärteten und geschliffenen Zahnrädern für vibrationsarmen Lauf
- Moderne und dem heutigen Stand der Technik entsprechende Maschinenkonstruktion
- Zyklensteuerung Fagor 8055 TC ohne CNC-Kenntnisse programmierbar
- Drehen von komplizierten Konturen mit Hilfe von vorprogrammierten Zyklenprogrammen
- Gehärtete und geschliffene Präzisions-Kugelumlaufspindel in der x- und z-Achse garantieren ein hohes Maß an Genauigkeit
Lieferumfang:
- Zyklensteuerung Fagor 8055 TC
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Maschinenleuchte
- Mitlaufende Körnerspitze MK 4
- Schwenkbares Bedienpult
- Automatische Schmierung des Spindelkopfes
- Automatische Schmierung des Längs- und Planschlittens
- 2 Elektronische Handräder
- Schnittstelle RS 232
- Maschinenvollverkleidung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Bernardo Präzisions-3-Backenfutter PO3-D, DIN 55029, PO3-200/D6, Stahlausführung (Art.Nr.:21-1043F)
- Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit*
- Automatik 4-fach Werkzeugswechsler H4*
- Automatischer 8-fach Werkzeugrevolver*
- Hydraulische Verstellung der Reitstockpinole*
- Späneförderer
- Feststehende Lünette
- Mitalaufende Lünette
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
