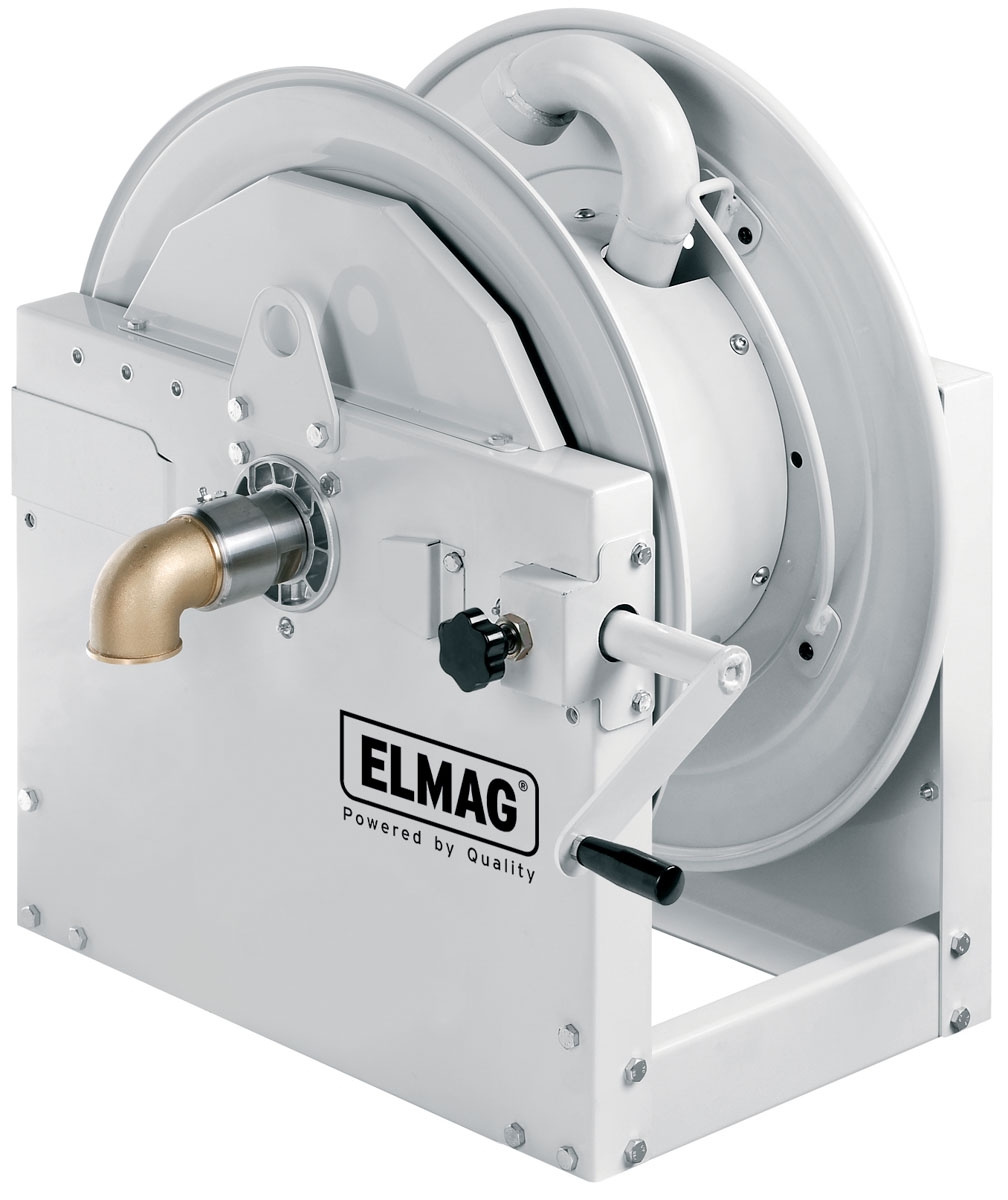

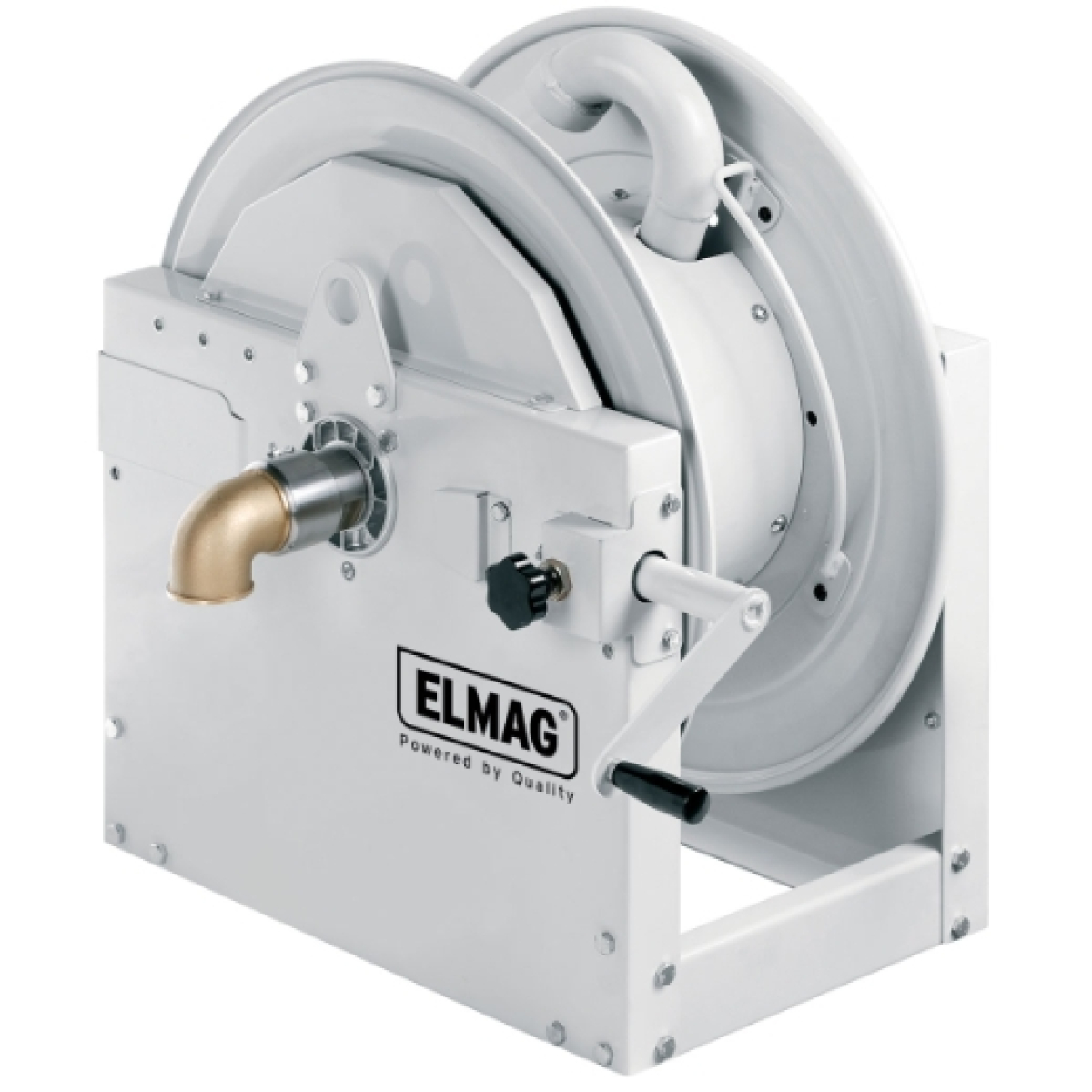

ELMAG INDUSTRIE Schlauchaufroller Serie 700 / L 690
manueller Antrieb
Technische Daten:
Ursprungsland: IT
Paketdiensfähig: NEIN
ELMAG-Aufroller
Robuste und kompakte ELMAG-Aufroller ermöglichen den praktischen und sicheren Transport aller Arten von flüssigen und gasförmigen Medien mittels flexiblen Schläuchen.
Erhältlich sind diese in verschiedenen Varianten:
- Fixiert oder schwenkbar
- Stahl, Edelstahl AISI 304 und Kompositmaterialien
- Manueller (Rückzugfeder) oder motorischer (elektrisch, pneumatisch oder hydraulisch) Antrieb
ELMAG Schlauchaufroller können für folgende Medien eingesetzt werden:
- Druckluft / Wasser (20 bar): Werkstatt, Montage, Arbeitsplatzsystem
- Wasser (100 / 200 / 400 bar): Reinigung
- Öl, Frostschutz und ähnliche Produkte (150 bar): Werkstatt, Tankanlagen
- Fette (400 bar): Werkstatt, Industrie
- Benzin, Diesel und Kerosin (10 bar): Werkstatt, Tankanlagen
- Schweißgase (20 bar): Industrie, Schweißarbeitsplätze
- LPG und Naturgase (20 bar): Tankanlagen, Schweißarbeitsplätze
Automatik-Schlauchaufroller in ATEX-Ausführung
ATEX steht für 'ATmosphére EXplosible' und ist die Kurzbezeichnung für die europäische Richtlinie 94/9/EG für das Inverkehrbringen explosionsgeschützter elektrischer und mechanischer Geräte, Komponenten und Schutzsysteme.
INDUSTRIE Schauchaufroller Serie 700
Die Explosionszeichnung zeigt die Hauptbestandteile der motorischen manuellen Schlauchaufroller. Diese sind in vier unterschiedlichen Größen und fünf verschiedenen Antriebsarten (je 20 und 70 bar) erhältlich:
(ACHTUNG: Alle Modelle werden ohne Schlauch geliefert!)
- manuell
- elektrisch: 24 Volt
- elektrisch: 230 Volt
- hydraulisch
- pneumatisch
Ausführung:
- solide Stahlblechkonstriktion, pulverbeschichtet (widerstandsfähig gegen Korrosion nach UNI 9227)
- Abwicklung: manuell
- Motorschutzart: IP 55
- Schlaucheingang/-ausgang: IG 2“ (Reduzierung möglich)
- Max. Durchfluss durch 2“ Mittelwelle aus verzinktem Stahl
70 bar Modelle
- Drehgelenk: Stahl
- Dichtung: Viton
- Medium: Öl oder ähnliche
Technische Daten:
Ursprungsland: IT
Paketdiensfähig: NEIN
ELMAG-Aufroller
Robuste und kompakte ELMAG-Aufroller ermöglichen den praktischen und sicheren Transport aller Arten von flüssigen und gasförmigen Medien mittels flexiblen Schläuchen.
Erhältlich sind diese in verschiedenen Varianten:
- Fixiert oder schwenkbar
- Stahl, Edelstahl AISI 304 und Kompositmaterialien
- Manueller (Rückzugfeder) oder motorischer (elektrisch, pneumatisch oder hydraulisch) Antrieb
ELMAG Schlauchaufroller können für folgende Medien eingesetzt werden:
- Druckluft / Wasser (20 bar): Werkstatt, Montage, Arbeitsplatzsystem
- Wasser (100 / 200 / 400 bar): Reinigung
- Öl, Frostschutz und ähnliche Produkte (150 bar): Werkstatt, Tankanlagen
- Fette (400 bar): Werkstatt, Industrie
- Benzin, Diesel und Kerosin (10 bar): Werkstatt, Tankanlagen
- Schweißgase (20 bar): Industrie, Schweißarbeitsplätze
- LPG und Naturgase (20 bar): Tankanlagen, Schweißarbeitsplätze
Automatik-Schlauchaufroller in ATEX-Ausführung
ATEX steht für 'ATmosphére EXplosible' und ist die Kurzbezeichnung für die europäische Richtlinie 94/9/EG für das Inverkehrbringen explosionsgeschützter elektrischer und mechanischer Geräte, Komponenten und Schutzsysteme.
INDUSTRIE Schauchaufroller Serie 700
Die Explosionszeichnung zeigt die Hauptbestandteile der motorischen manuellen Schlauchaufroller. Diese sind in vier unterschiedlichen Größen und fünf verschiedenen Antriebsarten (je 20 und 70 bar) erhältlich:
(ACHTUNG: Alle Modelle werden ohne Schlauch geliefert!)
- manuell
- elektrisch: 24 Volt
- elektrisch: 230 Volt
- hydraulisch
- pneumatisch
Ausführung:
- solide Stahlblechkonstriktion, pulverbeschichtet (widerstandsfähig gegen Korrosion nach UNI 9227)
- Abwicklung: manuell
- Motorschutzart: IP 55
- Schlaucheingang/-ausgang: IG 2“ (Reduzierung möglich)
- Max. Durchfluss durch 2“ Mittelwelle aus verzinktem Stahl
70 bar Modelle
- Drehgelenk: Stahl
- Dichtung: Viton
- Medium: Öl oder ähnliche
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
