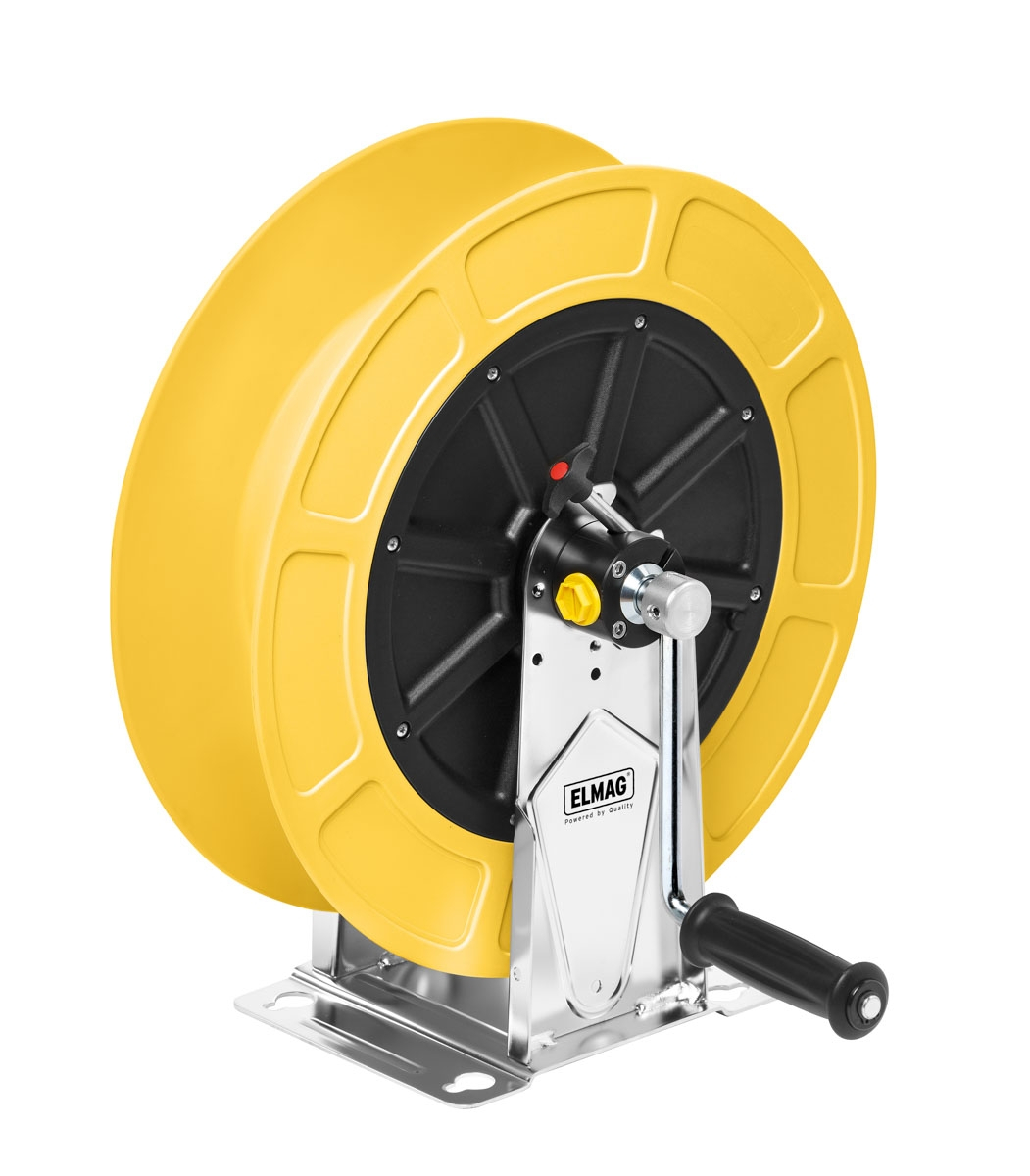

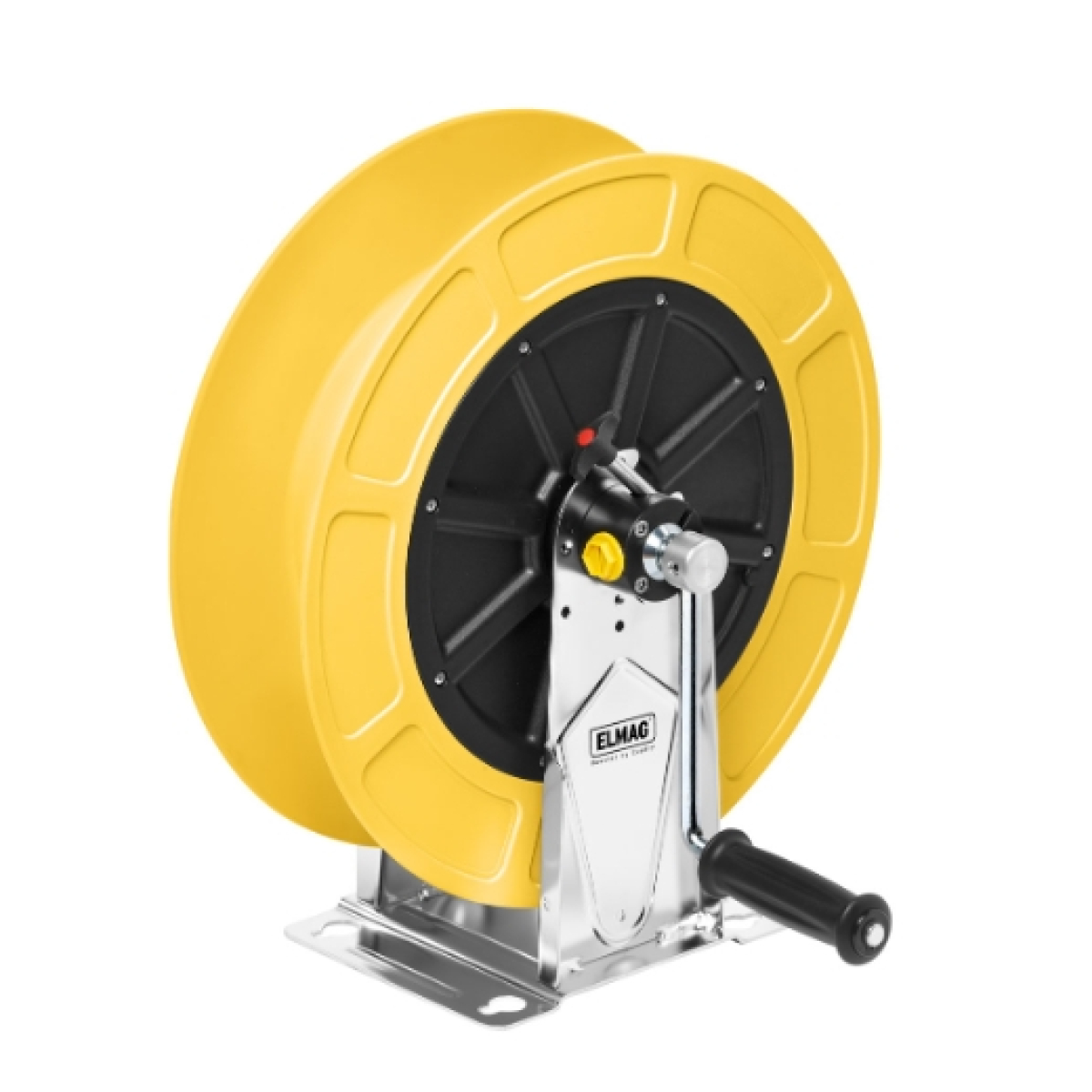

ELMAG Manueller Schlauchaufroller Edelstahl/ABS 4430
Max. Schlauchkapazitäten:Ø 14 mm = Länge max. 40 mØ 17 mm = Länge max. 18 mØ 20 mm = Länge max. 15 mØ 21 mm = Länge max. 12 mØ 27 mm = Länge max. 8 m
Technische Daten:
Gehäuse: Trommel: ABS-Kunststoff / Halterung: Edelstahl AISI 304
Max. Arbeitsdruck: 200bar
Anschluss Eingang: IG 3/8'Zoll
Anschluss Ausgang: IG 1/2'Zoll
Ursprungsland: IT
Paketdiensfähig: NEIN

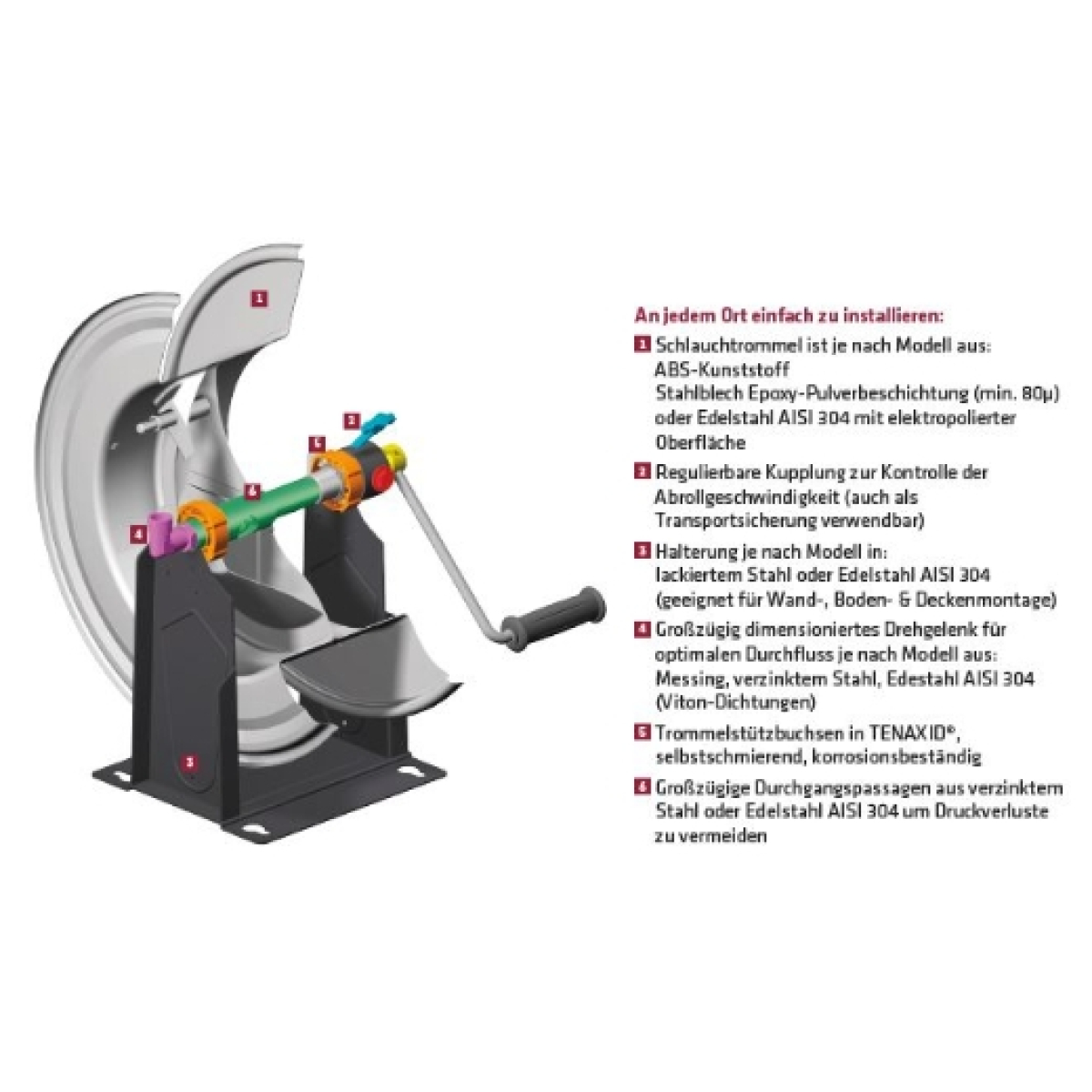

ELMAG-Aufroller
Robuste und kompakte ELMAG-Aufroller ermöglichen den praktischen und sicheren Transport aller Arten von flüssigen und gasförmigen Medien mittels flexiblen Schläuchen.
Erhältlich sind diese in verschiedenen Varianten:
- Fixiert oder schwenkbar
- Stahl, Edelstahl AISI 304 und Kompositmaterialien
- Manueller (Rückzugfeder) oder motorischer (elektrisch, pneumatisch oder hydraulisch) Antrieb
ELMAG Schlauchaufroller können für folgende Medien eingesetzt werden:
- Druckluft / Wasser (20 bar): Werkstatt, Montage, Arbeitsplatzsystem
- Wasser (100 / 200 / 400 bar): Reinigung
- Öl, Frostschutz und ähnliche Produkte (150 bar): Werkstatt, Tankanlagen
- Fette (400 bar): Werkstatt, Industrie
- Benzin, Diesel und Kerosin (10 bar): Werkstatt, Tankanlagen
- Schweißgase (20 bar): Industrie, Schweißarbeitsplätze
- LPG und Naturgase (20 bar): Tankanlagen, Schweißarbeitsplätze
Automatik-Schlauchaufroller in ATEX-Ausführung
ATEX steht für 'ATmosphére EXplosible' und ist die Kurzbezeichnung für die europäische Richtlinie 94/9/EG für das Inverkehrbringen explosionsgeschützter elektrischer und mechanischer Geräte, Komponenten und Schutzsysteme.

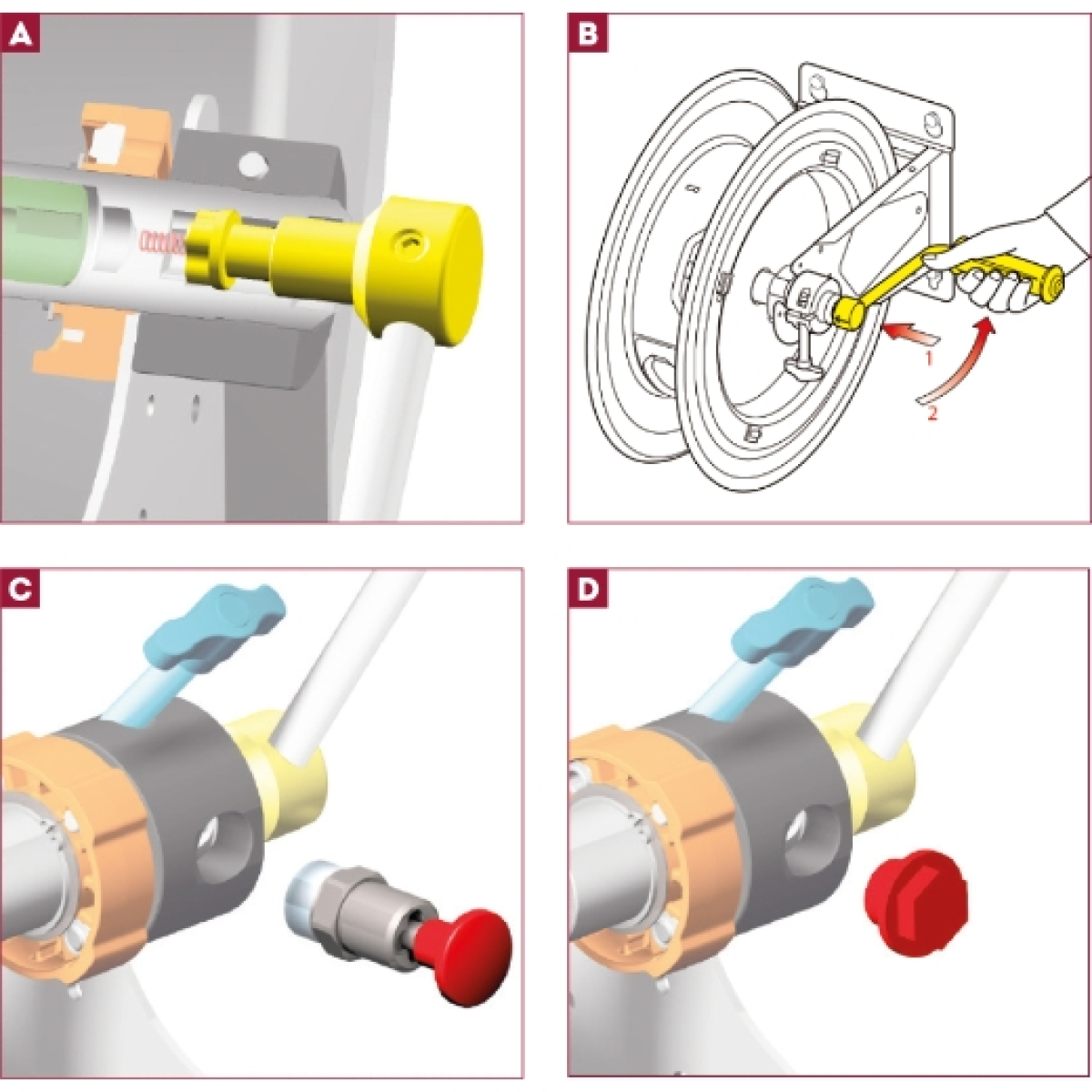

Schlauchaufroller Serie MANUAL
A. Die Schlauchaufroller der Serie MANUAL sind mit einem Sicherheitssystem ausgestattet, welches dafür sorgt, dass die Kurbel beim Abrollen des Schlauches starr bleibt.
B. Wollen Sie den Schlauch wieder aufrollen, müssen Sie folgende Schritte ausführen:
1. Drücken Sie auf den Knopf der die Kurbel mit der Trommel verbindet.
2. Drehen Sie die Kurbel gegen den Uhrzeigersinn.
C. Blockiervorrichtung (als Option erhältlich, Best. Nr. 44520): Diese spezielle Vorrichtung blockiert das Abrollen des Schlauches.
= Transportsicherung
D. Original Lieferumfang: Ist die Blockiervorrichtung nicht vorhanden, schützt eine Blindverschraubung die Kupplung vor fremden Partikeln.
Technische Daten:
Gehäuse: Trommel: ABS-Kunststoff / Halterung: Edelstahl AISI 304
Max. Arbeitsdruck: 200bar
Anschluss Eingang: IG 3/8'Zoll
Anschluss Ausgang: IG 1/2'Zoll
Ursprungsland: IT
Paketdiensfähig: NEIN
ELMAG-Aufroller
Robuste und kompakte ELMAG-Aufroller ermöglichen den praktischen und sicheren Transport aller Arten von flüssigen und gasförmigen Medien mittels flexiblen Schläuchen.
Erhältlich sind diese in verschiedenen Varianten:
- Fixiert oder schwenkbar
- Stahl, Edelstahl AISI 304 und Kompositmaterialien
- Manueller (Rückzugfeder) oder motorischer (elektrisch, pneumatisch oder hydraulisch) Antrieb
ELMAG Schlauchaufroller können für folgende Medien eingesetzt werden:
- Druckluft / Wasser (20 bar): Werkstatt, Montage, Arbeitsplatzsystem
- Wasser (100 / 200 / 400 bar): Reinigung
- Öl, Frostschutz und ähnliche Produkte (150 bar): Werkstatt, Tankanlagen
- Fette (400 bar): Werkstatt, Industrie
- Benzin, Diesel und Kerosin (10 bar): Werkstatt, Tankanlagen
- Schweißgase (20 bar): Industrie, Schweißarbeitsplätze
- LPG und Naturgase (20 bar): Tankanlagen, Schweißarbeitsplätze
Automatik-Schlauchaufroller in ATEX-Ausführung
ATEX steht für 'ATmosphére EXplosible' und ist die Kurzbezeichnung für die europäische Richtlinie 94/9/EG für das Inverkehrbringen explosionsgeschützter elektrischer und mechanischer Geräte, Komponenten und Schutzsysteme.
Schlauchaufroller Serie MANUAL
A. Die Schlauchaufroller der Serie MANUAL sind mit einem Sicherheitssystem ausgestattet, welches dafür sorgt, dass die Kurbel beim Abrollen des Schlauches starr bleibt.
B. Wollen Sie den Schlauch wieder aufrollen, müssen Sie folgende Schritte ausführen:
1. Drücken Sie auf den Knopf der die Kurbel mit der Trommel verbindet.
2. Drehen Sie die Kurbel gegen den Uhrzeigersinn.
C. Blockiervorrichtung (als Option erhältlich, Best. Nr. 44520): Diese spezielle Vorrichtung blockiert das Abrollen des Schlauches.
= Transportsicherung
D. Original Lieferumfang: Ist die Blockiervorrichtung nicht vorhanden, schützt eine Blindverschraubung die Kupplung vor fremden Partikeln.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
