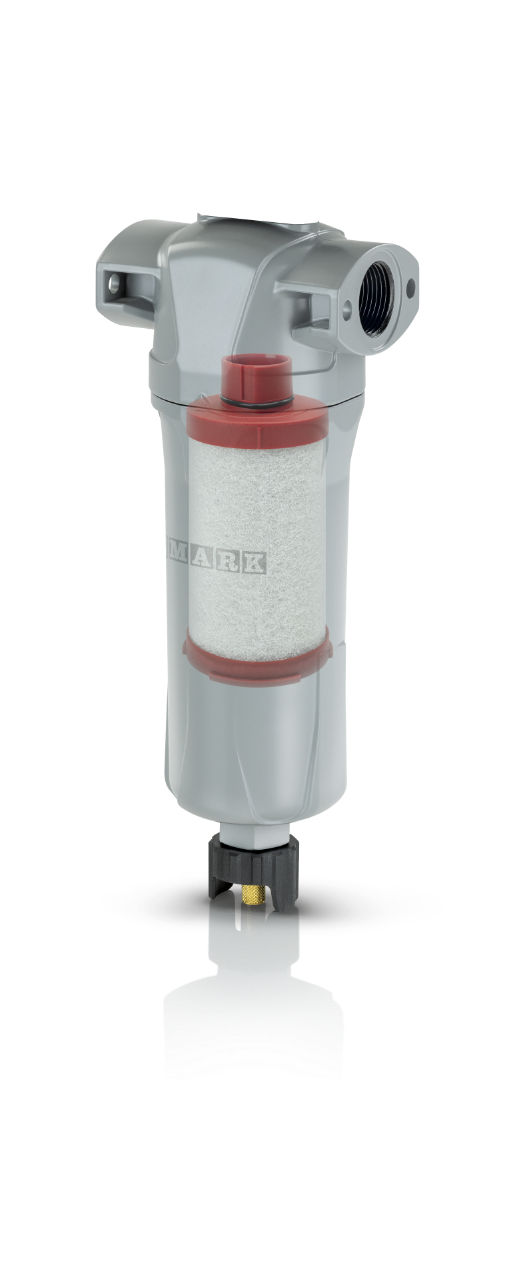

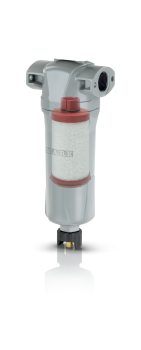

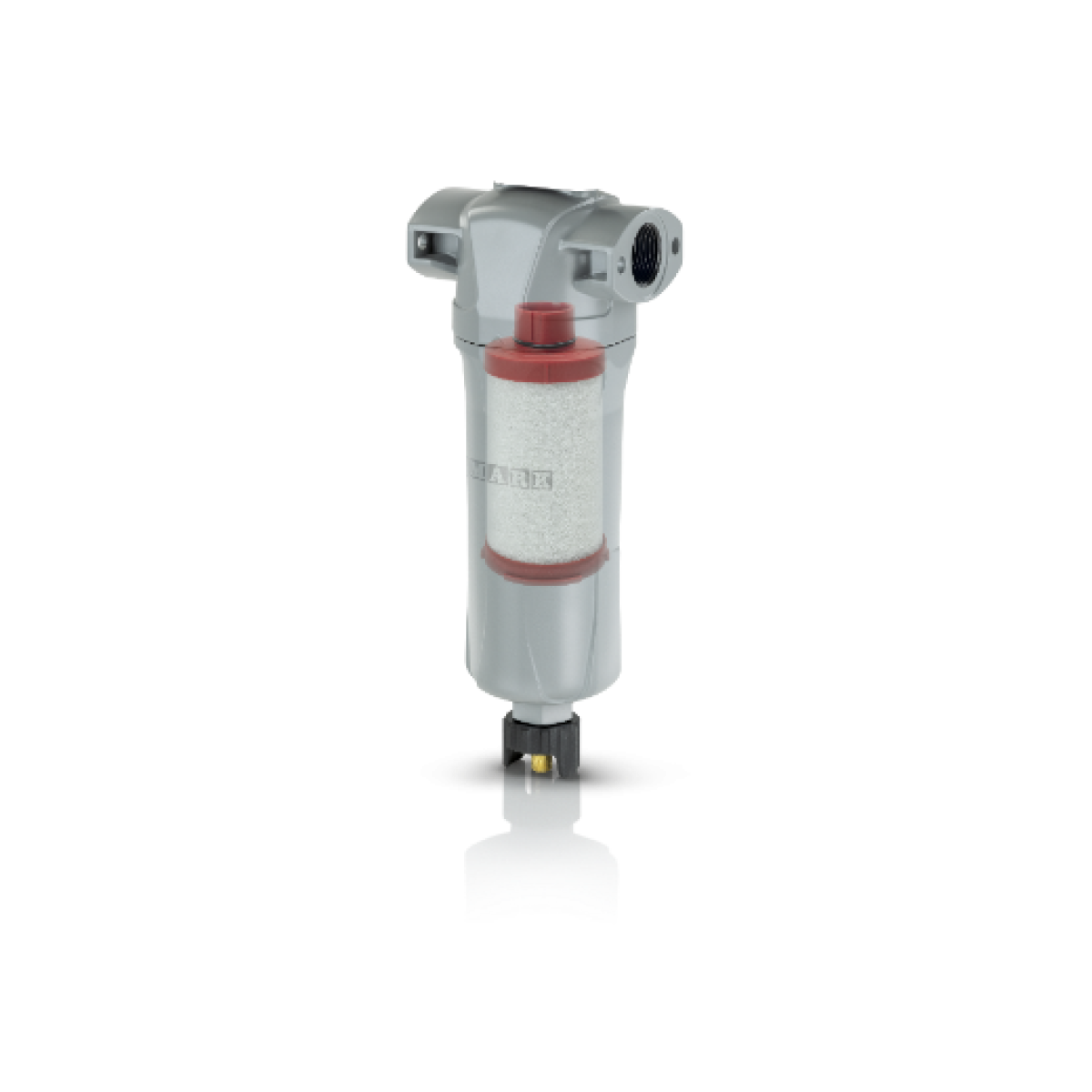

ELMAG Vorfilter inkl. autom. Ableiter
Optional erhältlich:- Differenzdruckmanometer- Differenzdruckindikator- Wandmontagesatz für vereinfachten Einbau
* Referenzbedingungen: Druck 7 bar (102 psi), Temperatur 20 °C. Maximale Betriebstemperatur 66 °C, bei Baureihe V: 35 °C. Minimale Betriebstemperatur 1 °C.
Technische Daten:
Typ: G24
Nennkapazität: 2400l/min
Filtergröße: 7
Maximaldruck: 16bar
Anschlussgewinde: 3/4Zoll
Abmessungen: 127x32x285mm
Freiraum für Filterpatronenwechsel: 80mm
Gewicht: 1.7kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wie sauber ist Ihre Druckluft?
Atmosphärische Luft enthält von Natur aus bereits diverse Verunreinigungen wie Staub, verschiedene Kohlenwasserstoffe sowie Wasser in Form von Feuchtigkeit. Beim Ansaugen durch den Kompressor werden sie komprimiert und zusammen mit Ölpartikeln aus dem Verdichtungsprozess in die Leitung abgegeben. Diese Schmutzpartikel wirken aufeinander ein und können abrasive und korrosive Emulsionen bilden, die nachgeschaltete Anlagen beschädigen können. Qualitätsaufbereitungslösungen entfernen diese Verunreinigungen aus der Druckluft.

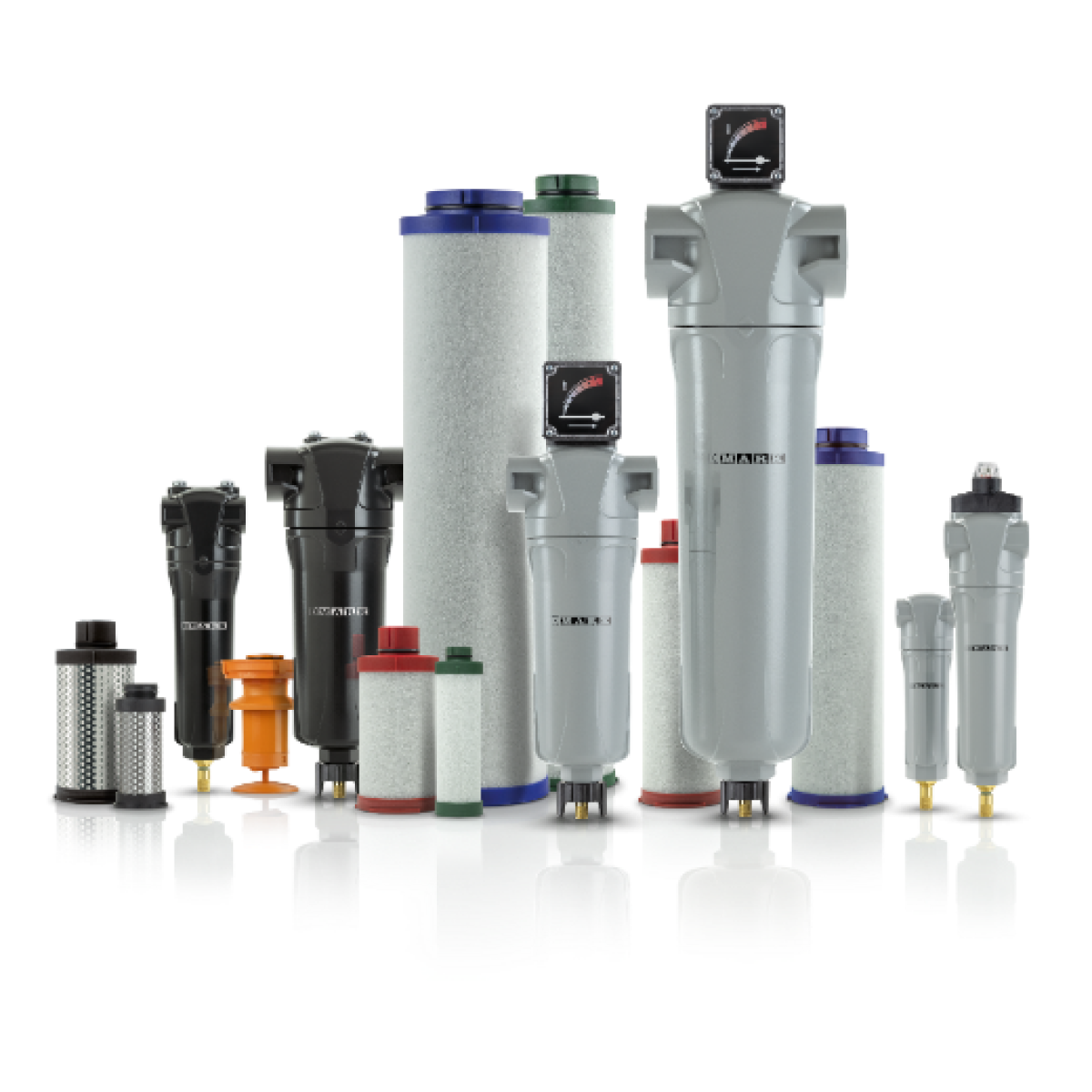

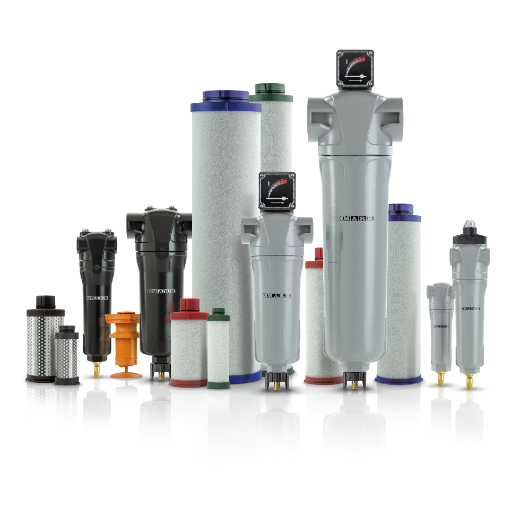

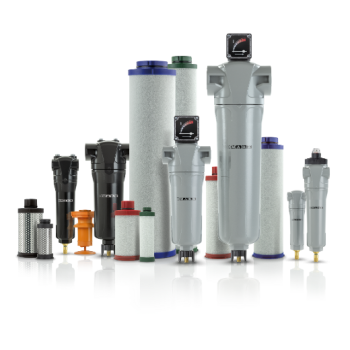

Filter von MARK halten Ihr Druckluftnetz optimal in Form!
In jedem Druckluftnetz muss mindestens ein Filter installiert sein. Dadurch wird die Luftqualität verbessert, was sich vorteilhaft auf Ihr gesamtes Druckluftnetz, einschließlich nachgeschalteter Trockner, Luftleitungsrohre und Druckluftwerkzeuge, auswirkt. Je nach Anwendungen müssen Sie die Luft eventuell in mehreren Stufen filtern,um eine Sättigung der Elemente zu verhindern, die Luftqualität zu erhalten und Druckabfälle zu vermeiden.
Vorfilter - Filtersortiment G
Koaleszierende Filter für allgemeinen Schutz. Entfernen Feststoffpartikel, flüssiges Wasser und Öl-Aerosol.
Abscheidegrad: 99 %
Zur Erzielung einer optimalen Filterwirkung sollte einem Filter des Typs G ein Wasserabscheider vorgeschaltet sein.
Abbildung mit Option Differenzdruckindikator
Typische Installationen
A. Allgemeiner Schutz
(Luftreinheit entspricht ISO 8573-1: G-Filterklasse 3:-:3)
B. Allgemeiner Schutz und verringerte Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:-:2)
C. Hochwertige Druckluft mit herabgesetztem Taupunkt
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:2)
D. Hochwertige Druckluft mit herabgesetztem Taupunkt und verringerter Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:1)
1 Kompressor mit Nachkühler und/oder Zyklonabscheider 'WS“
2 Vorfilter 'G“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Schützen Sie Ihre Druckluftinstallationen gegen:
- Feuchtigkeit
- Partikel
- Öl
- Kohlenwasserstoff
- Viren
- Bakterien
Druckluft gemäß ISO 8573-1:2010
Abhängig von der Anwendung des Kunden ist eine bestimmte Luftreinheit erforderlich. Diese Reinheitsanforderungen wurden in Luftreinheitsklassen eingeordnet. Die Reinheitsklassen sind in der Norm ISO 8573-1, Ausgabe 2010, definiert. Diese Tabelle definiert sieben Luftreinheitsklassen von 0 bis 6 gemäß folgender Regel: je niedriger die Klasse, desto höher die Luftqualität. Die Gehäuse und Elemente werden mit hochwertigen Komponenten hergestellt gemäß ISO 12500-1.
* Referenzbedingungen: Druck 7 bar (102 psi), Temperatur 20 °C. Maximale Betriebstemperatur 66 °C, bei Baureihe V: 35 °C. Minimale Betriebstemperatur 1 °C.
Technische Daten:
Typ: G24
Nennkapazität: 2400l/min
Filtergröße: 7
Maximaldruck: 16bar
Anschlussgewinde: 3/4Zoll
Abmessungen: 127x32x285mm
Freiraum für Filterpatronenwechsel: 80mm
Gewicht: 1.7kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wie sauber ist Ihre Druckluft?
Atmosphärische Luft enthält von Natur aus bereits diverse Verunreinigungen wie Staub, verschiedene Kohlenwasserstoffe sowie Wasser in Form von Feuchtigkeit. Beim Ansaugen durch den Kompressor werden sie komprimiert und zusammen mit Ölpartikeln aus dem Verdichtungsprozess in die Leitung abgegeben. Diese Schmutzpartikel wirken aufeinander ein und können abrasive und korrosive Emulsionen bilden, die nachgeschaltete Anlagen beschädigen können. Qualitätsaufbereitungslösungen entfernen diese Verunreinigungen aus der Druckluft.
Filter von MARK halten Ihr Druckluftnetz optimal in Form!
In jedem Druckluftnetz muss mindestens ein Filter installiert sein. Dadurch wird die Luftqualität verbessert, was sich vorteilhaft auf Ihr gesamtes Druckluftnetz, einschließlich nachgeschalteter Trockner, Luftleitungsrohre und Druckluftwerkzeuge, auswirkt. Je nach Anwendungen müssen Sie die Luft eventuell in mehreren Stufen filtern,um eine Sättigung der Elemente zu verhindern, die Luftqualität zu erhalten und Druckabfälle zu vermeiden.
Vorfilter - Filtersortiment G
Koaleszierende Filter für allgemeinen Schutz. Entfernen Feststoffpartikel, flüssiges Wasser und Öl-Aerosol.
Abscheidegrad: 99 %
Zur Erzielung einer optimalen Filterwirkung sollte einem Filter des Typs G ein Wasserabscheider vorgeschaltet sein.
Abbildung mit Option Differenzdruckindikator
Typische Installationen
A. Allgemeiner Schutz
(Luftreinheit entspricht ISO 8573-1: G-Filterklasse 3:-:3)
B. Allgemeiner Schutz und verringerte Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:-:2)
C. Hochwertige Druckluft mit herabgesetztem Taupunkt
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:2)
D. Hochwertige Druckluft mit herabgesetztem Taupunkt und verringerter Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:1)
1 Kompressor mit Nachkühler und/oder Zyklonabscheider 'WS“
2 Vorfilter 'G“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Schützen Sie Ihre Druckluftinstallationen gegen:
- Feuchtigkeit
- Partikel
- Öl
- Kohlenwasserstoff
- Viren
- Bakterien
Druckluft gemäß ISO 8573-1:2010
Abhängig von der Anwendung des Kunden ist eine bestimmte Luftreinheit erforderlich. Diese Reinheitsanforderungen wurden in Luftreinheitsklassen eingeordnet. Die Reinheitsklassen sind in der Norm ISO 8573-1, Ausgabe 2010, definiert. Diese Tabelle definiert sieben Luftreinheitsklassen von 0 bis 6 gemäß folgender Regel: je niedriger die Klasse, desto höher die Luftqualität. Die Gehäuse und Elemente werden mit hochwertigen Komponenten hergestellt gemäß ISO 12500-1.
