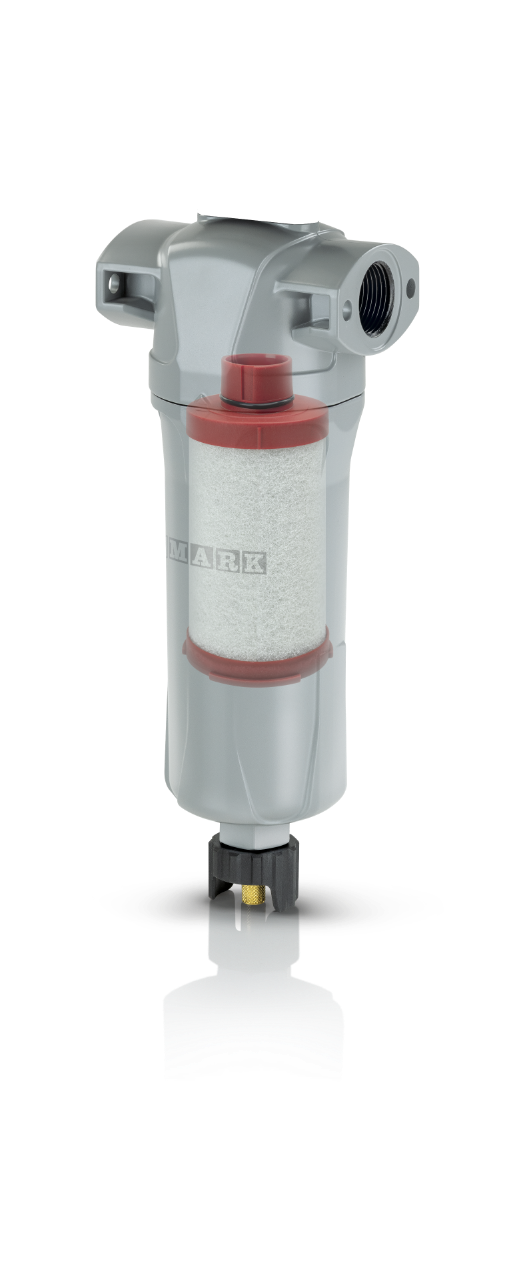

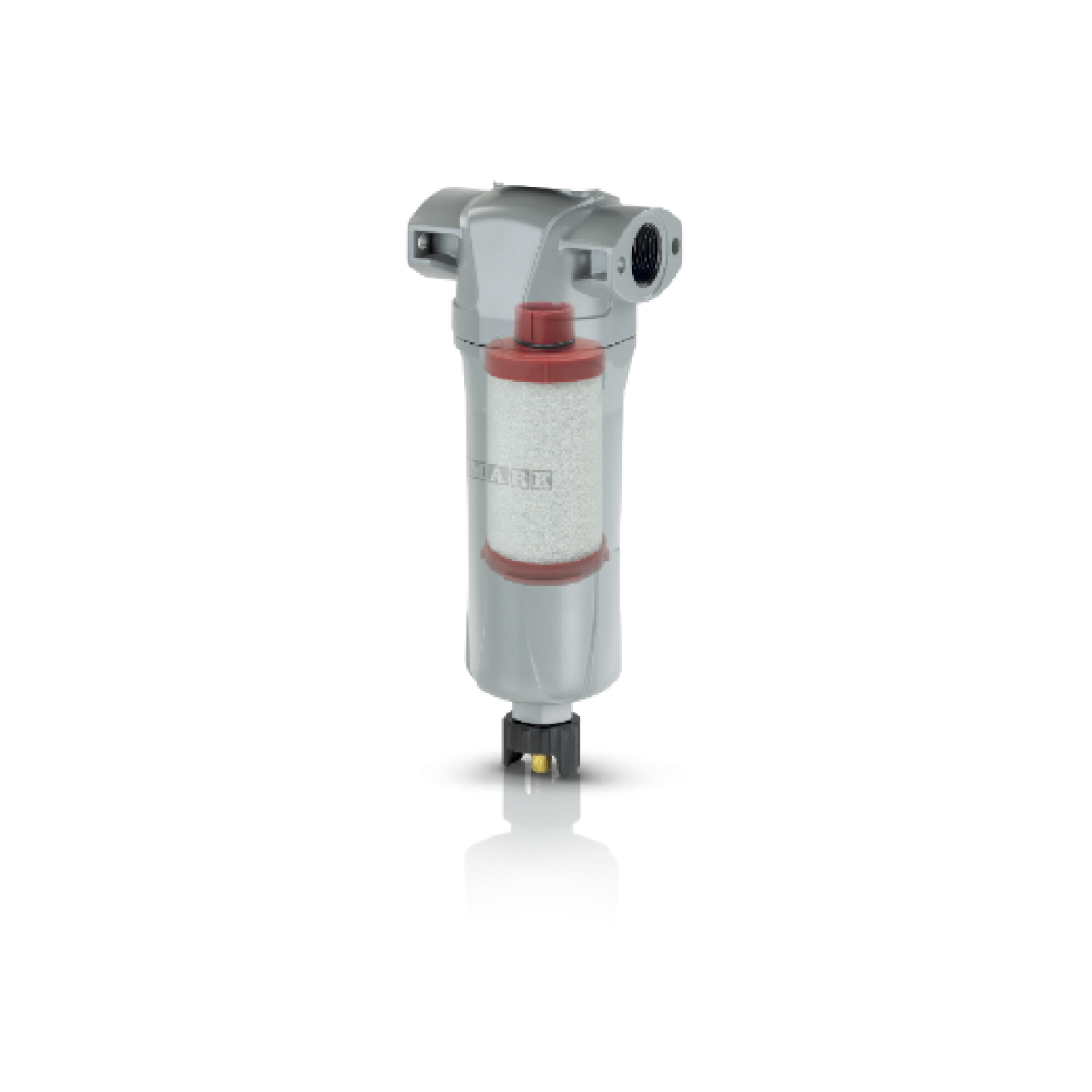

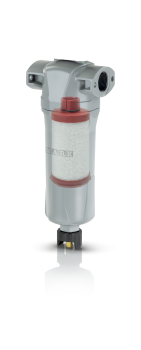

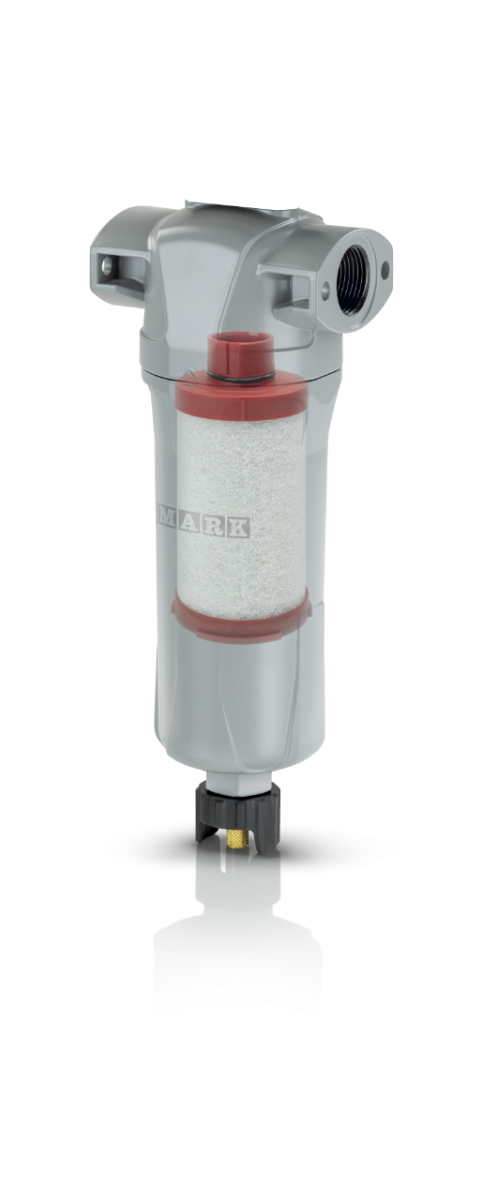

ELMAG Vorfilter inkl. autom. Ableiter
Optional erhältlich:- Differenzdruckmanometer- Differenzdruckindikator- Wandmontagesatz für vereinfachten Einbau
* Referenzbedingungen: Druck 7 bar (102 psi), Temperatur 20 °C. Maximale Betriebstemperatur 66 °C, bei Baureihe V: 35 °C. Minimale Betriebstemperatur 1 °C.
Technische Daten:
Typ: G79
Nennkapazität: 7932l/min
Filtergröße: 11
Maximaldruck: 16bar
Anschlussgewinde: 1 1/4Zoll
Abmessungen: 140x40x475mm
Freiraum für Filterpatronenwechsel: 80mm
Gewicht: 3kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wie sauber ist Ihre Druckluft?
Atmosphärische Luft enthält von Natur aus bereits diverse Verunreinigungen wie Staub, verschiedene Kohlenwasserstoffe sowie Wasser in Form von Feuchtigkeit. Beim Ansaugen durch den Kompressor werden sie komprimiert und zusammen mit Ölpartikeln aus dem Verdichtungsprozess in die Leitung abgegeben. Diese Schmutzpartikel wirken aufeinander ein und können abrasive und korrosive Emulsionen bilden, die nachgeschaltete Anlagen beschädigen können. Qualitätsaufbereitungslösungen entfernen diese Verunreinigungen aus der Druckluft.
Filter von MARK halten Ihr Druckluftnetz optimal in Form!
In jedem Druckluftnetz muss mindestens ein Filter installiert sein. Dadurch wird die Luftqualität verbessert, was sich vorteilhaft auf Ihr gesamtes Druckluftnetz, einschließlich nachgeschalteter Trockner, Luftleitungsrohre und Druckluftwerkzeuge, auswirkt. Je nach Anwendungen müssen Sie die Luft eventuell in mehreren Stufen filtern,um eine Sättigung der Elemente zu verhindern, die Luftqualität zu erhalten und Druckabfälle zu vermeiden.

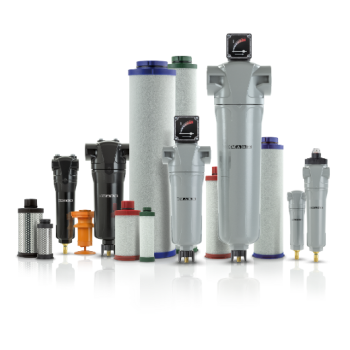

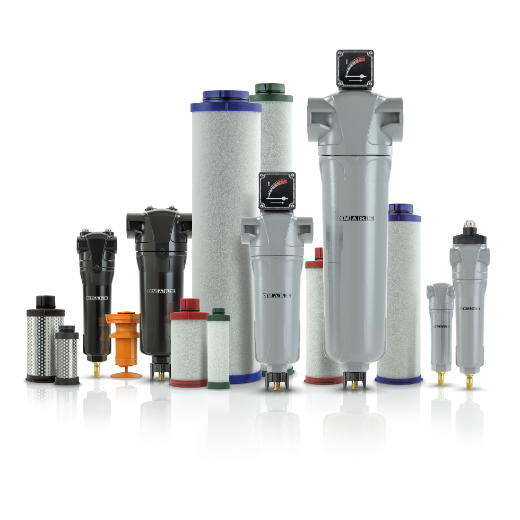

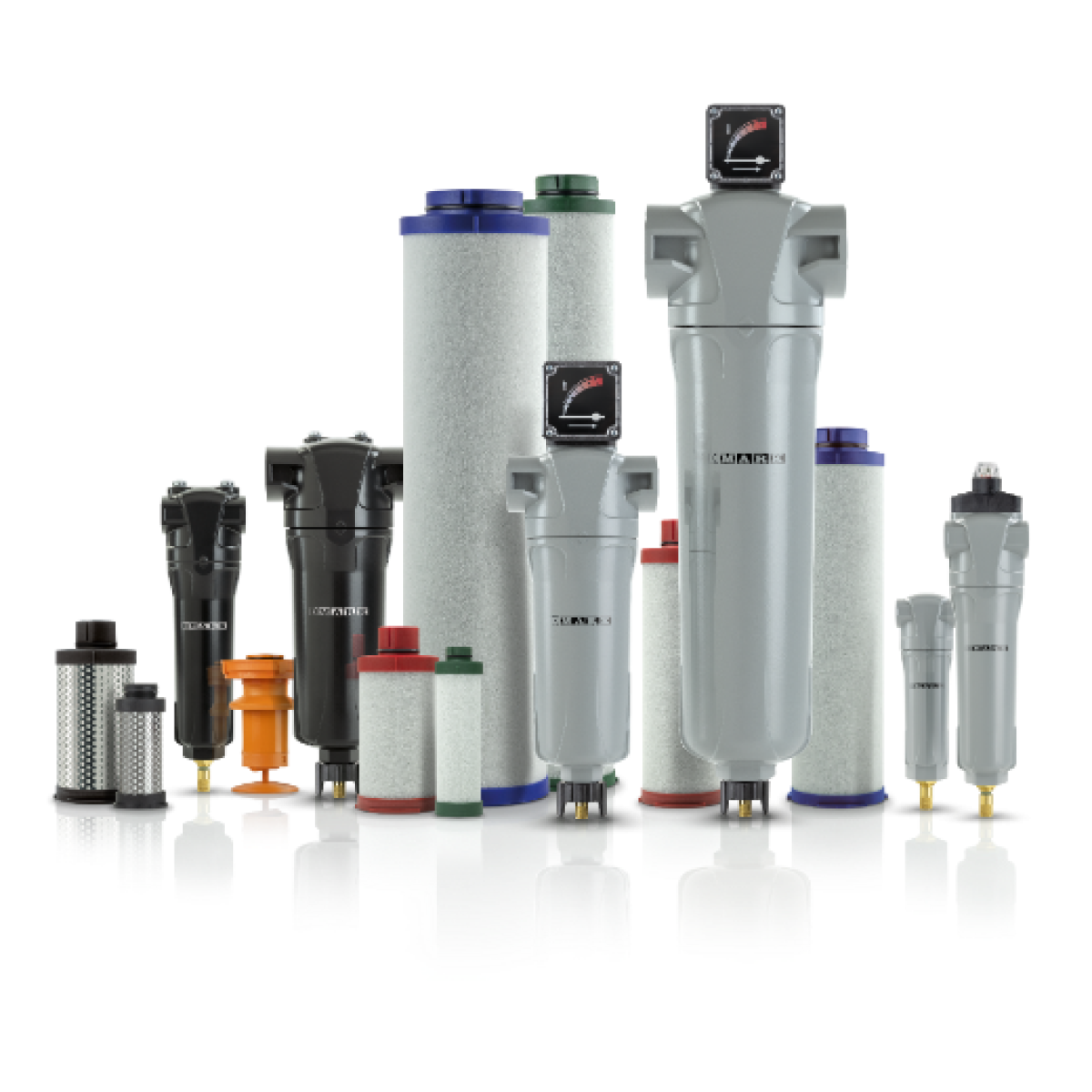

Vorfilter - Filtersortiment G
Koaleszierende Filter für allgemeinen Schutz. Entfernen Feststoffpartikel, flüssiges Wasser und Öl-Aerosol.
Abscheidegrad: 99 %
Zur Erzielung einer optimalen Filterwirkung sollte einem Filter des Typs G ein Wasserabscheider vorgeschaltet sein.
Abbildung mit Option Differenzdruckindikator
Typische Installationen
A. Allgemeiner Schutz
(Luftreinheit entspricht ISO 8573-1: G-Filterklasse 3:-:3)
B. Allgemeiner Schutz und verringerte Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:-:2)
C. Hochwertige Druckluft mit herabgesetztem Taupunkt
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:2)
D. Hochwertige Druckluft mit herabgesetztem Taupunkt und verringerter Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:1)
1 Kompressor mit Nachkühler und/oder Zyklonabscheider 'WS“
2 Vorfilter 'G“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Schützen Sie Ihre Druckluftinstallationen gegen:
- Feuchtigkeit
- Partikel
- Öl
- Kohlenwasserstoff
- Viren
- Bakterien
Druckluft gemäß ISO 8573-1:2010
Abhängig von der Anwendung des Kunden ist eine bestimmte Luftreinheit erforderlich. Diese Reinheitsanforderungen wurden in Luftreinheitsklassen eingeordnet. Die Reinheitsklassen sind in der Norm ISO 8573-1, Ausgabe 2010, definiert. Diese Tabelle definiert sieben Luftreinheitsklassen von 0 bis 6 gemäß folgender Regel: je niedriger die Klasse, desto höher die Luftqualität. Die Gehäuse und Elemente werden mit hochwertigen Komponenten hergestellt gemäß ISO 12500-1.
* Referenzbedingungen: Druck 7 bar (102 psi), Temperatur 20 °C. Maximale Betriebstemperatur 66 °C, bei Baureihe V: 35 °C. Minimale Betriebstemperatur 1 °C.
Technische Daten:
Typ: G79
Nennkapazität: 7932l/min
Filtergröße: 11
Maximaldruck: 16bar
Anschlussgewinde: 1 1/4Zoll
Abmessungen: 140x40x475mm
Freiraum für Filterpatronenwechsel: 80mm
Gewicht: 3kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wie sauber ist Ihre Druckluft?
Atmosphärische Luft enthält von Natur aus bereits diverse Verunreinigungen wie Staub, verschiedene Kohlenwasserstoffe sowie Wasser in Form von Feuchtigkeit. Beim Ansaugen durch den Kompressor werden sie komprimiert und zusammen mit Ölpartikeln aus dem Verdichtungsprozess in die Leitung abgegeben. Diese Schmutzpartikel wirken aufeinander ein und können abrasive und korrosive Emulsionen bilden, die nachgeschaltete Anlagen beschädigen können. Qualitätsaufbereitungslösungen entfernen diese Verunreinigungen aus der Druckluft.
Filter von MARK halten Ihr Druckluftnetz optimal in Form!
In jedem Druckluftnetz muss mindestens ein Filter installiert sein. Dadurch wird die Luftqualität verbessert, was sich vorteilhaft auf Ihr gesamtes Druckluftnetz, einschließlich nachgeschalteter Trockner, Luftleitungsrohre und Druckluftwerkzeuge, auswirkt. Je nach Anwendungen müssen Sie die Luft eventuell in mehreren Stufen filtern,um eine Sättigung der Elemente zu verhindern, die Luftqualität zu erhalten und Druckabfälle zu vermeiden.
Vorfilter - Filtersortiment G
Koaleszierende Filter für allgemeinen Schutz. Entfernen Feststoffpartikel, flüssiges Wasser und Öl-Aerosol.
Abscheidegrad: 99 %
Zur Erzielung einer optimalen Filterwirkung sollte einem Filter des Typs G ein Wasserabscheider vorgeschaltet sein.
Abbildung mit Option Differenzdruckindikator
Typische Installationen
A. Allgemeiner Schutz
(Luftreinheit entspricht ISO 8573-1: G-Filterklasse 3:-:3)
B. Allgemeiner Schutz und verringerte Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:-:2)
C. Hochwertige Druckluft mit herabgesetztem Taupunkt
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:2)
D. Hochwertige Druckluft mit herabgesetztem Taupunkt und verringerter Ölkonzentration
(Luftreinheit entspricht ISO 8573-1: Klasse 1:4:1)
1 Kompressor mit Nachkühler und/oder Zyklonabscheider 'WS“
2 Vorfilter 'G“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Schützen Sie Ihre Druckluftinstallationen gegen:
- Feuchtigkeit
- Partikel
- Öl
- Kohlenwasserstoff
- Viren
- Bakterien
Druckluft gemäß ISO 8573-1:2010
Abhängig von der Anwendung des Kunden ist eine bestimmte Luftreinheit erforderlich. Diese Reinheitsanforderungen wurden in Luftreinheitsklassen eingeordnet. Die Reinheitsklassen sind in der Norm ISO 8573-1, Ausgabe 2010, definiert. Diese Tabelle definiert sieben Luftreinheitsklassen von 0 bis 6 gemäß folgender Regel: je niedriger die Klasse, desto höher die Luftqualität. Die Gehäuse und Elemente werden mit hochwertigen Komponenten hergestellt gemäß ISO 12500-1.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
