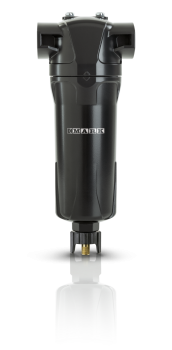

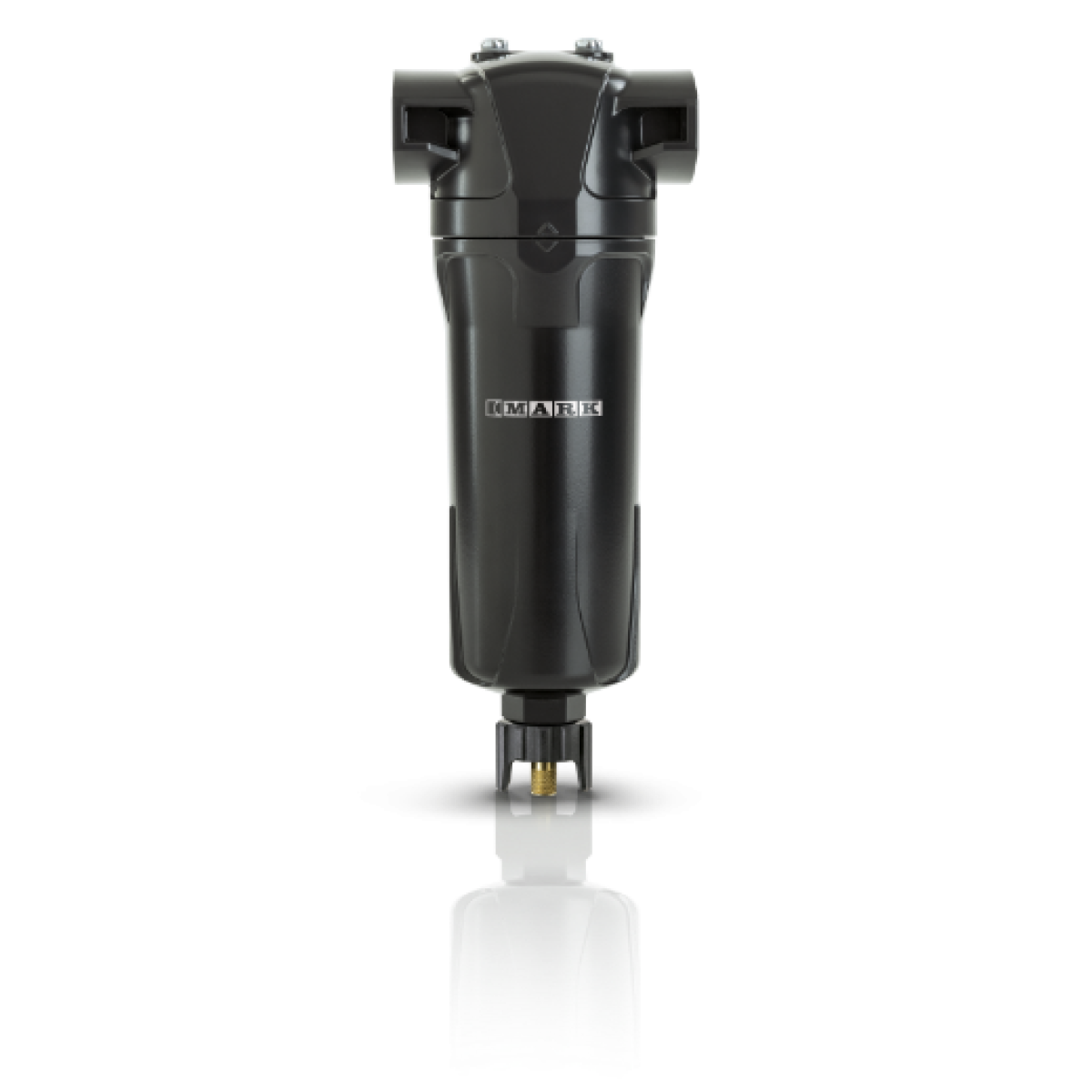

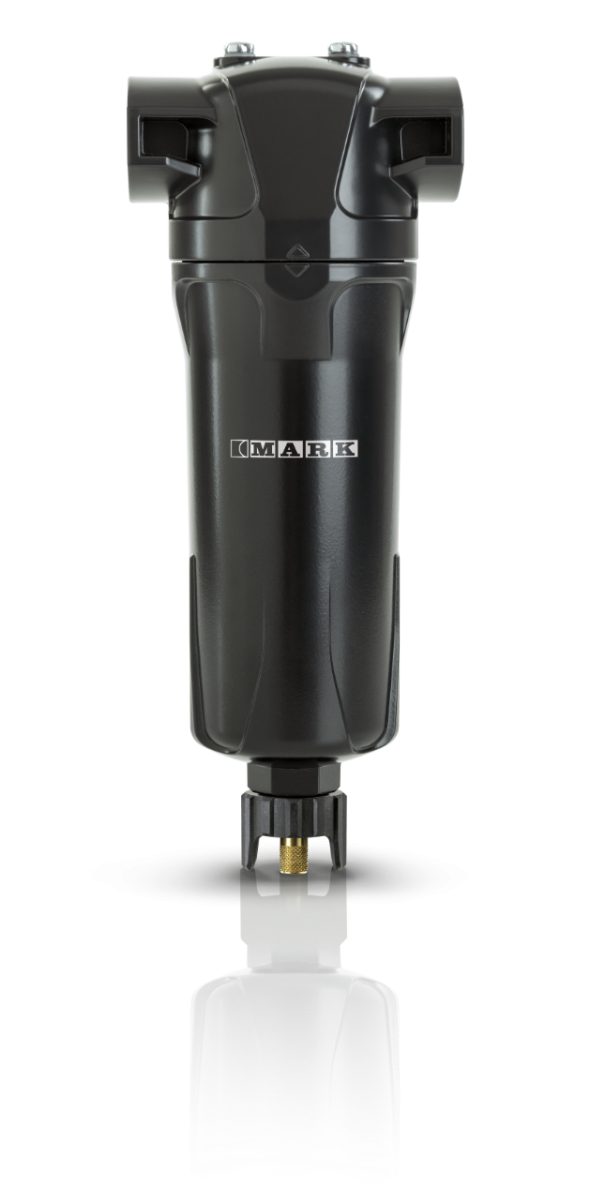

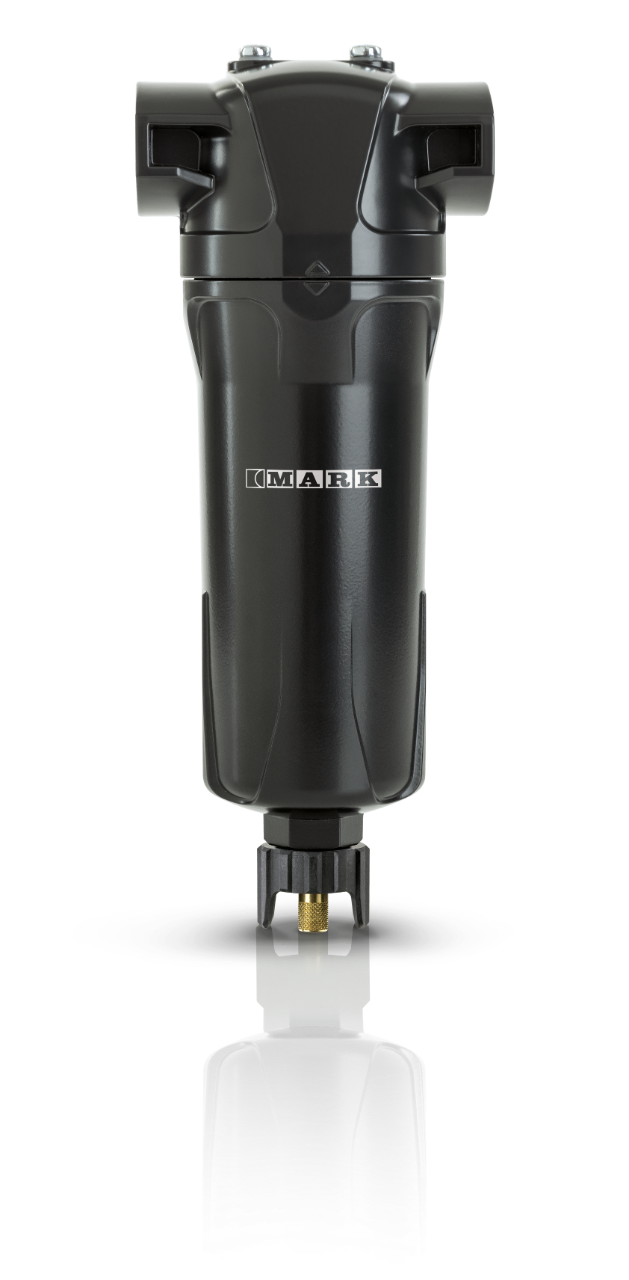

ELMAG Zyklon-Abscheider WS 35, IG 3/4" - 7
Nahezu vollständiges Abscheiden von Wasser
Ausfiltern von schweren Staub- & Schmutzpartikel
Das Abscheidevermögen der Zyklonabscheider hängt von der Strömungsgeschwindigkeit der Luft ab. Je höher die Strömungsgeschwindigkeit ist, desto höher der Abscheidegrad. Allerdings steigt der mit der Strömungsgeschwindigkeit auch der Druckverlust im Abscheider.
Technische Daten:
Nennkapazität: 3534l/min
Max. Betriebsdruck: 16bar
Druckluftanschluss Ein-/Ausgang: 3/4Zoll
Abmessung A: 127mm
Abmessung B: 32mm
Abmessung C: 285mm
Abmessungen D: 80mm
Gewicht: 1.7kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wasserabscheider
Die Druckluft enthält nach dem Austritt aus dem Kompressor neben Wasser in Form von Wasserdampf auch Wasserkondensattröpfchen. Diese Wassertröpfchen entstehen während des Verdichtungsvorganges durch das Absinken der Speicherfähigkeit der Luft bei Volumenverkleinerung.
Dieses Wasser setzt sich normalerweise im Speicherbehälter ab, da sich die Druckluft beruhigt. Von dort wird das Kondensat abgeleitet.
Ist kein Speicherbehälter vorhanden, ist ein Zyklonabscheider vor Kältetrockner und Filtern zwingend erforderlich.
Das Funktionsprinzip
Integriert in unser Angebot an Luftfiltern kombinieren die neuen Wasserabscheider die bewährte Zentrifugaltechnologie mit einem neuen innovativen Gehäusedesign. So werden 99% des freien Wassers in der Druckluft entfernt während gleichzeitig ein kontinuierlich niedriger Differenzdruck herrscht.
Das maßgeschneiderte Zentrifugalmodul verfügt über einzigartige Vans, die geringe Wirkungsgrade beseitigen, sowie einen Wirbelableiter, der ein Mitreißen verhindert. Dies gewährleistet einen minimalen etriebsdruckabfall und sorgt für eine hervorragende Entfernung des Kondensats - sogar bei niedrigen Fließgeschwindigkeiten. Serienmäßig mit automatischem Schwimmer-Ableiter ausgestattet. Als Option auch mit utomatischem niveaugeregelten Kondensatableiter AKA möglich.
Ausfiltern von schweren Staub- & Schmutzpartikel
Das Abscheidevermögen der Zyklonabscheider hängt von der Strömungsgeschwindigkeit der Luft ab. Je höher die Strömungsgeschwindigkeit ist, desto höher der Abscheidegrad. Allerdings steigt der mit der Strömungsgeschwindigkeit auch der Druckverlust im Abscheider.
Technische Daten:
Nennkapazität: 3534l/min
Max. Betriebsdruck: 16bar
Druckluftanschluss Ein-/Ausgang: 3/4Zoll
Abmessung A: 127mm
Abmessung B: 32mm
Abmessung C: 285mm
Abmessungen D: 80mm
Gewicht: 1.7kg
Ursprungsland: GB
Paketdiensfähig: Ja
Wasserabscheider
Die Druckluft enthält nach dem Austritt aus dem Kompressor neben Wasser in Form von Wasserdampf auch Wasserkondensattröpfchen. Diese Wassertröpfchen entstehen während des Verdichtungsvorganges durch das Absinken der Speicherfähigkeit der Luft bei Volumenverkleinerung.
Dieses Wasser setzt sich normalerweise im Speicherbehälter ab, da sich die Druckluft beruhigt. Von dort wird das Kondensat abgeleitet.
Ist kein Speicherbehälter vorhanden, ist ein Zyklonabscheider vor Kältetrockner und Filtern zwingend erforderlich.
Das Funktionsprinzip
Integriert in unser Angebot an Luftfiltern kombinieren die neuen Wasserabscheider die bewährte Zentrifugaltechnologie mit einem neuen innovativen Gehäusedesign. So werden 99% des freien Wassers in der Druckluft entfernt während gleichzeitig ein kontinuierlich niedriger Differenzdruck herrscht.
Das maßgeschneiderte Zentrifugalmodul verfügt über einzigartige Vans, die geringe Wirkungsgrade beseitigen, sowie einen Wirbelableiter, der ein Mitreißen verhindert. Dies gewährleistet einen minimalen etriebsdruckabfall und sorgt für eine hervorragende Entfernung des Kondensats - sogar bei niedrigen Fließgeschwindigkeiten. Serienmäßig mit automatischem Schwimmer-Ableiter ausgestattet. Als Option auch mit utomatischem niveaugeregelten Kondensatableiter AKA möglich.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
