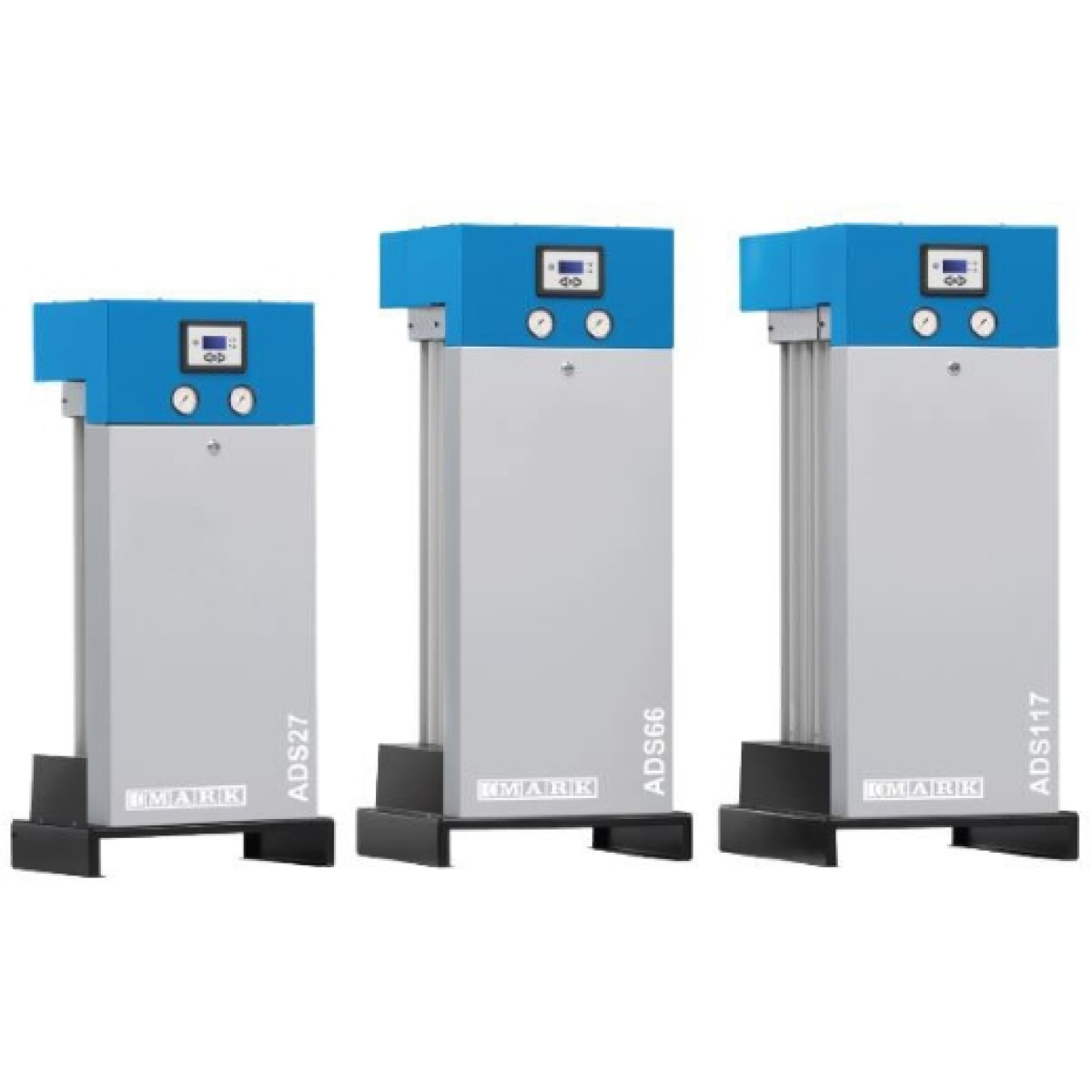

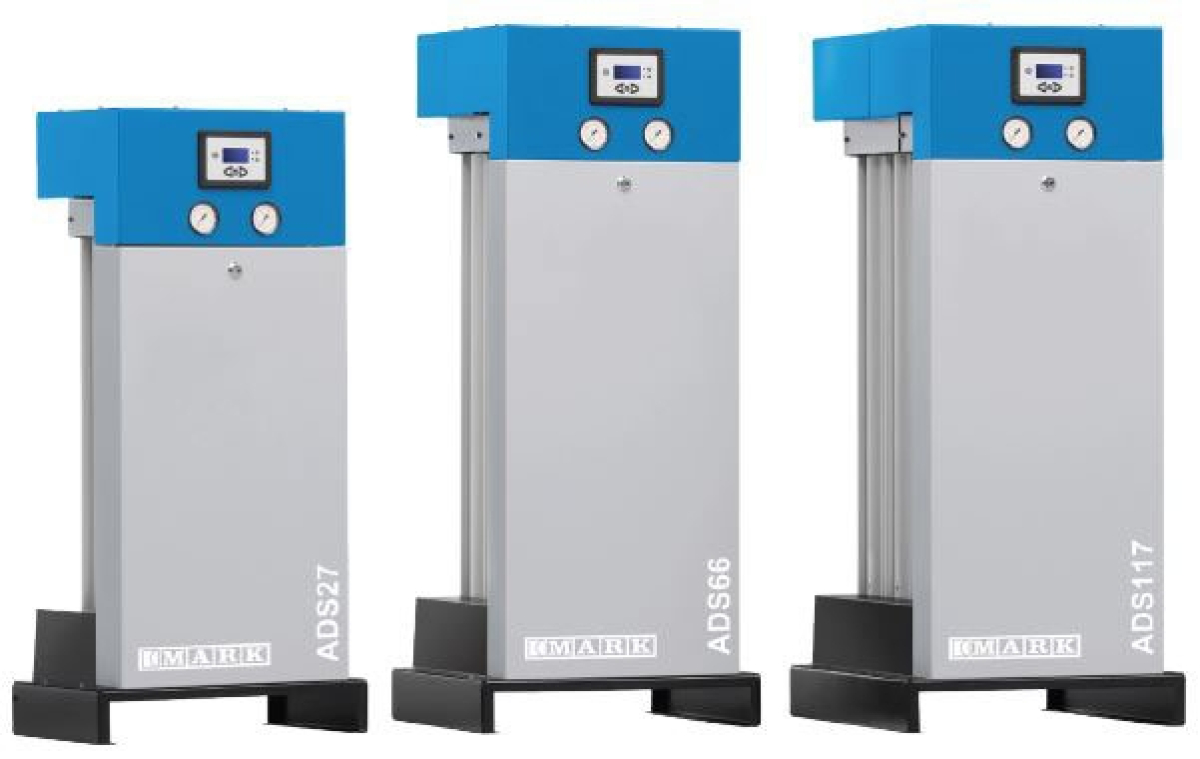

ELMAG MARK Adsorptionstrockner ADS 80
Serie ADS
Ein Kompressor nimmt Feuchtigkeit aus der angesaugten Luft auf, die sich während der Komprimierung in Kondensat verwandelt. Dies führt zu Verschleiß und Korrosion an den nachgeschalteten Anlagen, mit potentiell kostspieliger Unterbrechung der Produktion und einer Verringerung der Effizienz und der Lebensdauer der eingesetzten Geräte. Adsorptionstrockner bieten eine Lösung, um diese negativen Auswirkungen zu verhindern.
Anwendungen für ADS-Trockner
- Chemische und pharmazeutische Industrie
- Petrochemie
- Lebensmittelindustrie
- Transport von hygroskopischen Materialien
- Qualitäts-Lackiererei
- Textilproduktion
- Halbleiter
- Kabeldruckbeaufschlagung
- Bier- und Getränke-Produktion
- Anwendungen in Umgebung mit niedrigen Temperaturen
- Wenn ein Drucktaupunkt von weniger als +3°C erforderlich ist (-40°C oder -70°C)
Funktionsweise der Adsorptionstrockner
Die MARK Adsorptionstrockner ADS beseitigen Wasserdampf, der evtl. in Ihrem Druckluftsystem kondensiert und Schäden verursacht. Diese Trockner verwenden ein Adsorptionsmaterial, das „Trockenmittel“ genannt wird, um die Feuchtigkeit zu absorbieren und aus der Druckluft zu entfernen (durch Regenerationsphasen). Mit dieser Methode wird ein DTP von Adsorption entfernt die Restfeuchte in der Luft, die sogar nach einem Kältetrockner kondensiert. Die Technologie „simuliert“ eine Temperaturabsenkung auf -40°C bis -70°C durch die Sammlung und Bindung von Feuchtigkeit im Trockenmittelmedium (Feuchtigkeit gefriert bei Absenkung der Ist-Temperatur um +3°C) und kondensiert auch das letzte Wasser aus der Luft. Die Feuchtigkeit wird aus dem Luftstrom in Richtung zu Ihrem Kreislauf entfernt und abgegeben. Adsorptionstrockner sind für die anspruchsvollsten Anwendungen geeignet, bei denen gar keine Feuchtigkeit vorhanden sein darf.
Trocknungsphase
Feuchte Luft aus dem Verdichter wird durch den Einlassfilter (1) geleitet, der Öl entfernt, und gelangt in Turm A. Das darin enthaltene Trockenmittel adsorbiert die Wasserdampfmoleküle. Nach einer festgelegten oder variablen Zeit (je nach Sättigung des Trockenmittels) leitet das Einlassventil (2) den Luftstrom von Turm A zu Turm B um und B wird zum aktiven Turm.
Regenerationsphase
Während der Trocknungsphase im Turm A wird ein Teil der trockenen Luft in die Spitze von Turm B umgeleitet und extrahiert dort den im Trockenmittel enthaltenen Wasserdampf. Während dieser Phase ist Turm B zur Atmosphäre hin offen, sodass die Spülluft expandieren kann. Die Schalldämpfer (3) am Auslass gewährleisten einen geräuscharmen Betrieb.
Druckbeaufschlagungsphase
Sobald die Regeneration ausgeführt wurde und Turm B wieder unter Druck steht, wechselt das Einlassventil (2) wieder den Luftstrom.
Technische Daten:
Effektive Liefermenge: 7800l/min
Max. Betriebsdruck: 14bar
Standard-Taupunkt: -40°C
G-Filter 0,1 µm 0,1 mg/m³(empfohlene Option): G84
C-Filter 0,01 µm 0,01 mg/m³: C84
S-Filter 1 µm: Ja
Luftabgang: 1 1/2Zoll
Abmessungen: 620x571x1615mm
Gewicht: 211kg
Ursprungsland: BE
Paketdiensfähig: NEIN
Serie ADS
Ein Kompressor nimmt Feuchtigkeit aus der angesaugten Luft auf, die sich während der Komprimierung in Kondensat verwandelt. Dies führt zu Verschleiß und Korrosion an den nachgeschalteten Anlagen, mit potentiell kostspieliger Unterbrechung der Produktion und einer Verringerung der Effizienz und der Lebensdauer der eingesetzten Geräte. Adsorptionstrockner bieten eine Lösung, um diese negativen Auswirkungen zu verhindern.
Anwendungen für ADS-Trockner
- Chemische und pharmazeutische Industrie
- Petrochemie
- Lebensmittelindustrie
- Transport von hygroskopischen Materialien
- Qualitäts-Lackiererei
- Textilproduktion
- Halbleiter
- Kabeldruckbeaufschlagung
- Bier- und Getränke-Produktion
- Anwendungen in Umgebung mit niedrigen Temperaturen
- Wenn ein Drucktaupunkt von weniger als +3°C erforderlich ist (-40°C oder -70°C)
Funktionsweise der Adsorptionstrockner
Die MARK Adsorptionstrockner ADS beseitigen Wasserdampf, der evtl. in Ihrem Druckluftsystem kondensiert und Schäden verursacht. Diese Trockner verwenden ein Adsorptionsmaterial, das 'Trockenmittel“ genannt wird, um die Feuchtigkeit zu absorbieren und aus der Druckluft zu entfernen (durch Regenerationsphasen). Mit dieser Methode wird ein DTP von Adsorption entfernt die Restfeuchte in der Luft, die sogar nach einem Kältetrockner kondensiert. Die Technologie 'simuliert“ eine Temperaturabsenkung auf -40°C bis -70°C durch die Sammlung und Bindung von Feuchtigkeit im Trockenmittelmedium (Feuchtigkeit gefriert bei Absenkung der Ist-Temperatur um +3°C) und kondensiert auch das letzte Wasser aus der Luft. Die Feuchtigkeit wird aus dem Luftstrom in Richtung zu Ihrem Kreislauf entfernt und abgegeben. Adsorptionstrockner sind für die anspruchsvollsten Anwendungen geeignet, bei denen gar keine Feuchtigkeit vorhanden sein darf.
Trocknungsphase
Feuchte Luft aus dem Verdichter wird durch den Einlassfilter (1) geleitet, der Öl entfernt, und gelangt in Turm A. Das darin enthaltene Trockenmittel adsorbiert die Wasserdampfmoleküle. Nach einer festgelegten oder variablen Zeit (je nach Sättigung des Trockenmittels) leitet das Einlassventil (2) den Luftstrom von Turm A zu Turm B um und B wird zum aktiven Turm.
Regenerationsphase
Während der Trocknungsphase im Turm A wird ein Teil der trockenen Luft in die Spitze von Turm B umgeleitet und extrahiert dort den im Trockenmittel enthaltenen Wasserdampf. Während dieser Phase ist Turm B zur Atmosphäre hin offen, sodass die Spülluft expandieren kann. Die Schalldämpfer (3) am Auslass gewährleisten einen geräuscharmen Betrieb.
Druckbeaufschlagungsphase
Sobald die Regeneration ausgeführt wurde und Turm B wieder unter Druck steht, wechselt das Einlassventil (2) wieder den Luftstrom.
Ein Kompressor nimmt Feuchtigkeit aus der angesaugten Luft auf, die sich während der Komprimierung in Kondensat verwandelt. Dies führt zu Verschleiß und Korrosion an den nachgeschalteten Anlagen, mit potentiell kostspieliger Unterbrechung der Produktion und einer Verringerung der Effizienz und der Lebensdauer der eingesetzten Geräte. Adsorptionstrockner bieten eine Lösung, um diese negativen Auswirkungen zu verhindern.
Anwendungen für ADS-Trockner
- Chemische und pharmazeutische Industrie
- Petrochemie
- Lebensmittelindustrie
- Transport von hygroskopischen Materialien
- Qualitäts-Lackiererei
- Textilproduktion
- Halbleiter
- Kabeldruckbeaufschlagung
- Bier- und Getränke-Produktion
- Anwendungen in Umgebung mit niedrigen Temperaturen
- Wenn ein Drucktaupunkt von weniger als +3°C erforderlich ist (-40°C oder -70°C)
Funktionsweise der Adsorptionstrockner
Die MARK Adsorptionstrockner ADS beseitigen Wasserdampf, der evtl. in Ihrem Druckluftsystem kondensiert und Schäden verursacht. Diese Trockner verwenden ein Adsorptionsmaterial, das „Trockenmittel“ genannt wird, um die Feuchtigkeit zu absorbieren und aus der Druckluft zu entfernen (durch Regenerationsphasen). Mit dieser Methode wird ein DTP von Adsorption entfernt die Restfeuchte in der Luft, die sogar nach einem Kältetrockner kondensiert. Die Technologie „simuliert“ eine Temperaturabsenkung auf -40°C bis -70°C durch die Sammlung und Bindung von Feuchtigkeit im Trockenmittelmedium (Feuchtigkeit gefriert bei Absenkung der Ist-Temperatur um +3°C) und kondensiert auch das letzte Wasser aus der Luft. Die Feuchtigkeit wird aus dem Luftstrom in Richtung zu Ihrem Kreislauf entfernt und abgegeben. Adsorptionstrockner sind für die anspruchsvollsten Anwendungen geeignet, bei denen gar keine Feuchtigkeit vorhanden sein darf.
Trocknungsphase
Feuchte Luft aus dem Verdichter wird durch den Einlassfilter (1) geleitet, der Öl entfernt, und gelangt in Turm A. Das darin enthaltene Trockenmittel adsorbiert die Wasserdampfmoleküle. Nach einer festgelegten oder variablen Zeit (je nach Sättigung des Trockenmittels) leitet das Einlassventil (2) den Luftstrom von Turm A zu Turm B um und B wird zum aktiven Turm.
Regenerationsphase
Während der Trocknungsphase im Turm A wird ein Teil der trockenen Luft in die Spitze von Turm B umgeleitet und extrahiert dort den im Trockenmittel enthaltenen Wasserdampf. Während dieser Phase ist Turm B zur Atmosphäre hin offen, sodass die Spülluft expandieren kann. Die Schalldämpfer (3) am Auslass gewährleisten einen geräuscharmen Betrieb.
Druckbeaufschlagungsphase
Sobald die Regeneration ausgeführt wurde und Turm B wieder unter Druck steht, wechselt das Einlassventil (2) wieder den Luftstrom.
Technische Daten:
Effektive Liefermenge: 7800l/min
Max. Betriebsdruck: 14bar
Standard-Taupunkt: -40°C
G-Filter 0,1 µm 0,1 mg/m³(empfohlene Option): G84
C-Filter 0,01 µm 0,01 mg/m³: C84
S-Filter 1 µm: Ja
Luftabgang: 1 1/2Zoll
Abmessungen: 620x571x1615mm
Gewicht: 211kg
Ursprungsland: BE
Paketdiensfähig: NEIN
Serie ADS
Ein Kompressor nimmt Feuchtigkeit aus der angesaugten Luft auf, die sich während der Komprimierung in Kondensat verwandelt. Dies führt zu Verschleiß und Korrosion an den nachgeschalteten Anlagen, mit potentiell kostspieliger Unterbrechung der Produktion und einer Verringerung der Effizienz und der Lebensdauer der eingesetzten Geräte. Adsorptionstrockner bieten eine Lösung, um diese negativen Auswirkungen zu verhindern.
Anwendungen für ADS-Trockner
- Chemische und pharmazeutische Industrie
- Petrochemie
- Lebensmittelindustrie
- Transport von hygroskopischen Materialien
- Qualitäts-Lackiererei
- Textilproduktion
- Halbleiter
- Kabeldruckbeaufschlagung
- Bier- und Getränke-Produktion
- Anwendungen in Umgebung mit niedrigen Temperaturen
- Wenn ein Drucktaupunkt von weniger als +3°C erforderlich ist (-40°C oder -70°C)
Funktionsweise der Adsorptionstrockner
Die MARK Adsorptionstrockner ADS beseitigen Wasserdampf, der evtl. in Ihrem Druckluftsystem kondensiert und Schäden verursacht. Diese Trockner verwenden ein Adsorptionsmaterial, das 'Trockenmittel“ genannt wird, um die Feuchtigkeit zu absorbieren und aus der Druckluft zu entfernen (durch Regenerationsphasen). Mit dieser Methode wird ein DTP von Adsorption entfernt die Restfeuchte in der Luft, die sogar nach einem Kältetrockner kondensiert. Die Technologie 'simuliert“ eine Temperaturabsenkung auf -40°C bis -70°C durch die Sammlung und Bindung von Feuchtigkeit im Trockenmittelmedium (Feuchtigkeit gefriert bei Absenkung der Ist-Temperatur um +3°C) und kondensiert auch das letzte Wasser aus der Luft. Die Feuchtigkeit wird aus dem Luftstrom in Richtung zu Ihrem Kreislauf entfernt und abgegeben. Adsorptionstrockner sind für die anspruchsvollsten Anwendungen geeignet, bei denen gar keine Feuchtigkeit vorhanden sein darf.
Trocknungsphase
Feuchte Luft aus dem Verdichter wird durch den Einlassfilter (1) geleitet, der Öl entfernt, und gelangt in Turm A. Das darin enthaltene Trockenmittel adsorbiert die Wasserdampfmoleküle. Nach einer festgelegten oder variablen Zeit (je nach Sättigung des Trockenmittels) leitet das Einlassventil (2) den Luftstrom von Turm A zu Turm B um und B wird zum aktiven Turm.
Regenerationsphase
Während der Trocknungsphase im Turm A wird ein Teil der trockenen Luft in die Spitze von Turm B umgeleitet und extrahiert dort den im Trockenmittel enthaltenen Wasserdampf. Während dieser Phase ist Turm B zur Atmosphäre hin offen, sodass die Spülluft expandieren kann. Die Schalldämpfer (3) am Auslass gewährleisten einen geräuscharmen Betrieb.
Druckbeaufschlagungsphase
Sobald die Regeneration ausgeführt wurde und Turm B wieder unter Druck steht, wechselt das Einlassventil (2) wieder den Luftstrom.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
