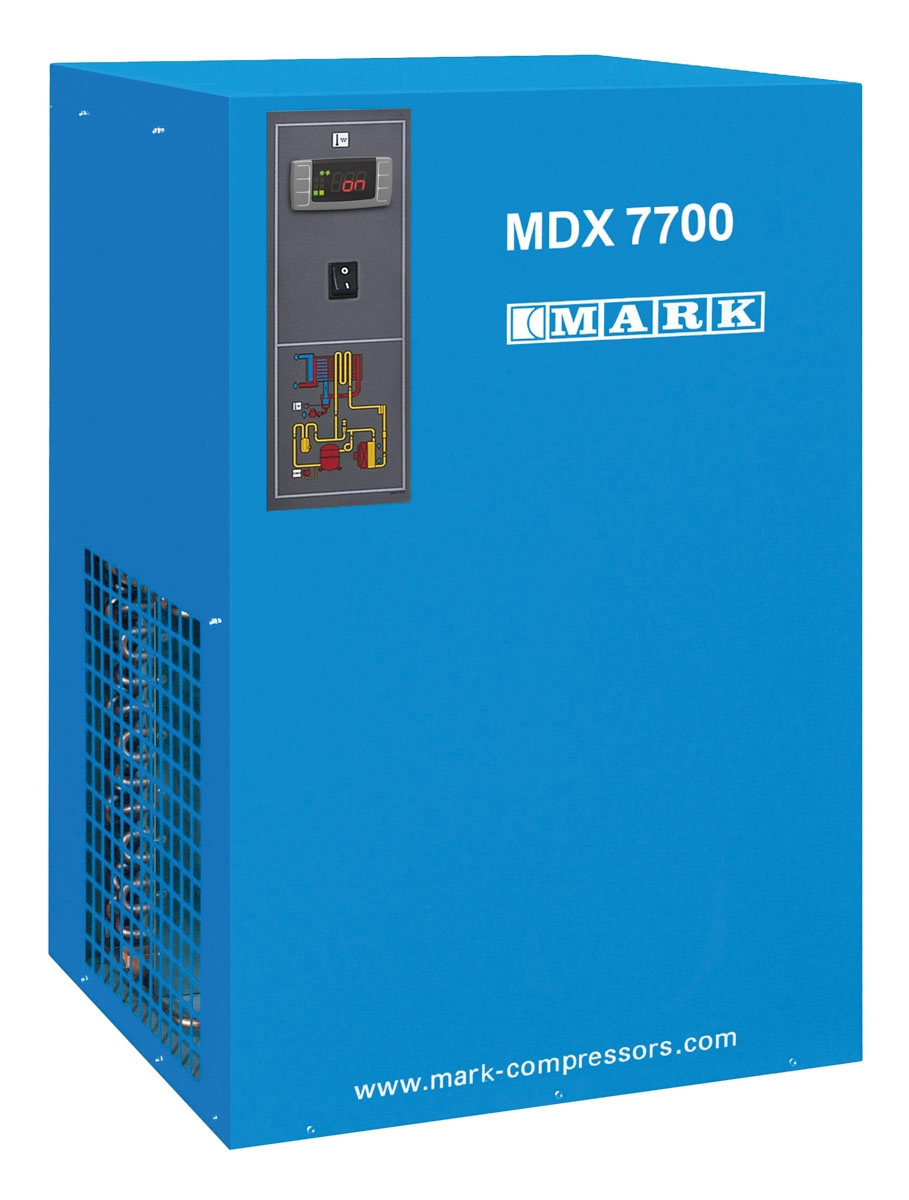

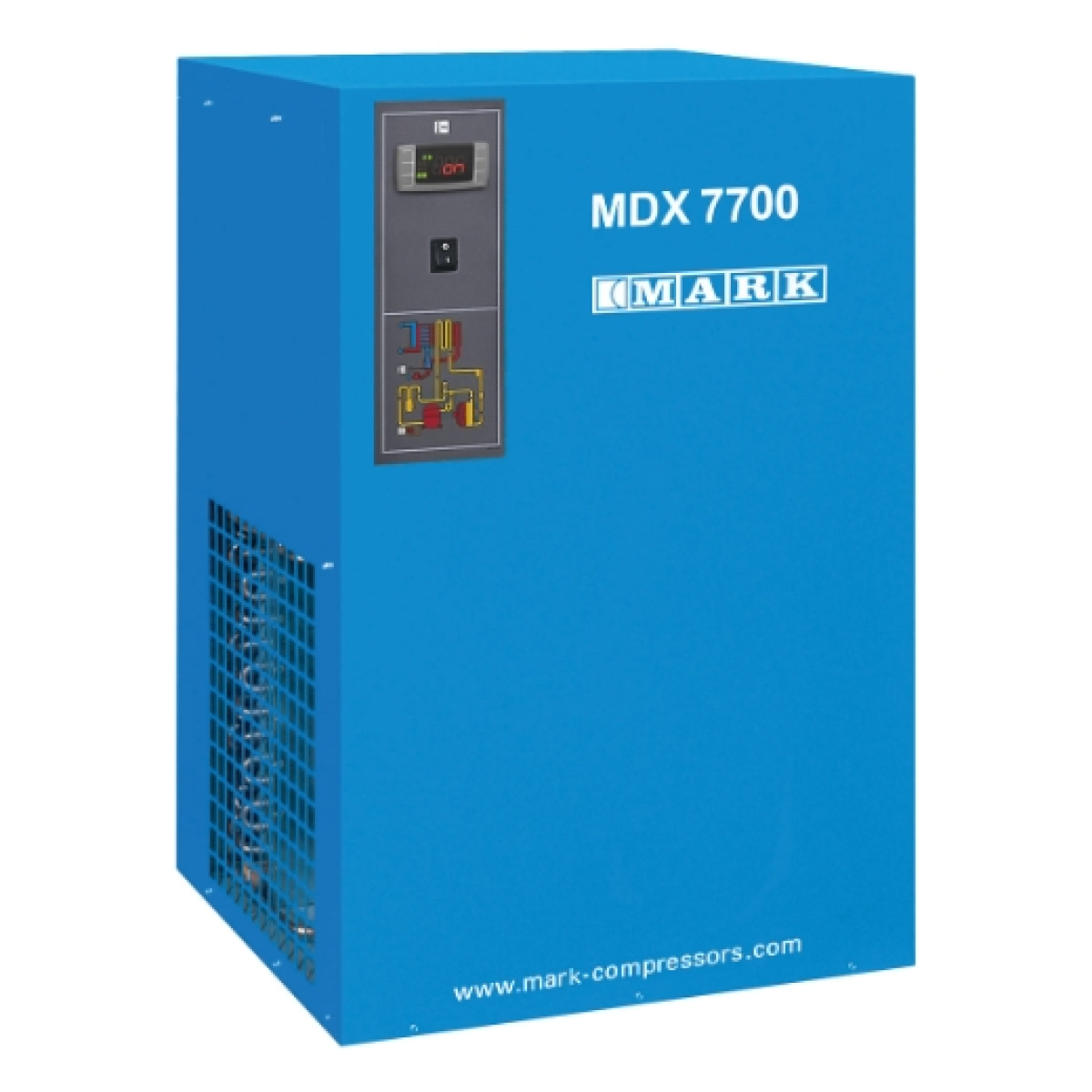

ELMAG MARK-Kältetrockner
Saubere und trockene Luft:
Druckluft wird durch ein Kältemittelgas gekühlt, wobei das Wasser in der Luft kondensiert, sodass es entfernt werden kann.
Schutz des Druckluftsystems vor Korrosion, Rost und Leckagen.
Höhere Qualität des Endprodukts.
Steigerung der gesamten Produktivität.
Schutz für die nachgeschalteten Anlagen.
Umweltfreundliche Kältemittelgase
Technische Daten:
Effektive Liefermenge: 4100l/min
Max. Betriebsdruck: 13bar
Motornennleistung: 0,9 / -kW / PS
Elektroanschluss Spannung / Frequenz: 230/50V/Hz
Luftabgang: IG 1 1/2Zoll
Länge: 460mm
Höhe: 790mm
Gewicht: 60kg
Ursprungsland: IT
Paketdiensfähig: NEIN
MDX - Für trockene Druckluft
Ein Kompressor nimmt bestimmte Feuchtigkeit und Verunreinigungen aus der Ansaugluft auf. Während des Verdichtungsprozesses verbinden sich diese Partikel mit dem Öl im Kompressor. All diese Verunreinigungen können Verschleiß und Korrosion in den nachfolgenden Geräten verursachen, zu teuren Produktionsunterbrechungen führen und kann dadurch die Effizienz und Lebensdauer der Geräte verringern.
Zur Vermeidung dieser negativen Einflüsse wurden Trockner entwickelt, die
Luftqualität gewährleisten, Effizienz und Produktivität steigern und die Lebensdauer Ihrer Geräte und Werkzeuge verlängern.
Achtung: Der Filter ist nicht im Lieferumfang enthalten!

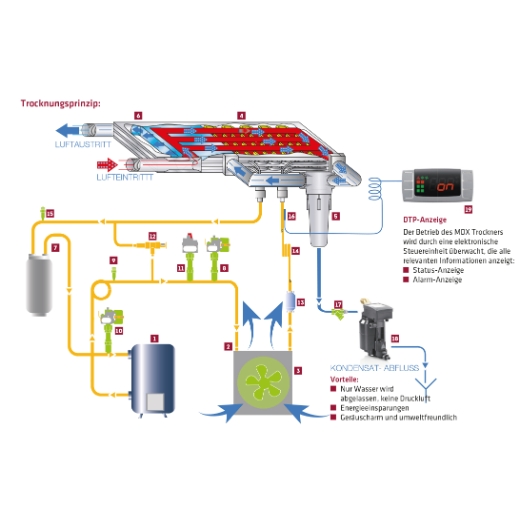

Trocknungsprinzip
1. Kältemittelkompressor
2. Kondensator
3. Motorbetriebener Lüfter
4. Luft/Kältemittel-Verdampfer
5. Kondensatabscheider mit Entfeuchterfilter
6. Luft/Luft-Wärmetauscher
7. Kältemittel-Abscheider
8. Maximum-Druckwächter
9. Betriebsventil
10. Minimum-Druckwächter
11. Lüfter-Druckwächter
12. Heißgas-Bypass-Ventil
13. Kältemittelfilter
14. Kapillarröhrchen
15. Betriebsventil
16. Taupunkt-Thermometer
17. Sammler für Verunreinigungen
18. Automatische Ableitung von Kondensat
19. DTP-Anzeige

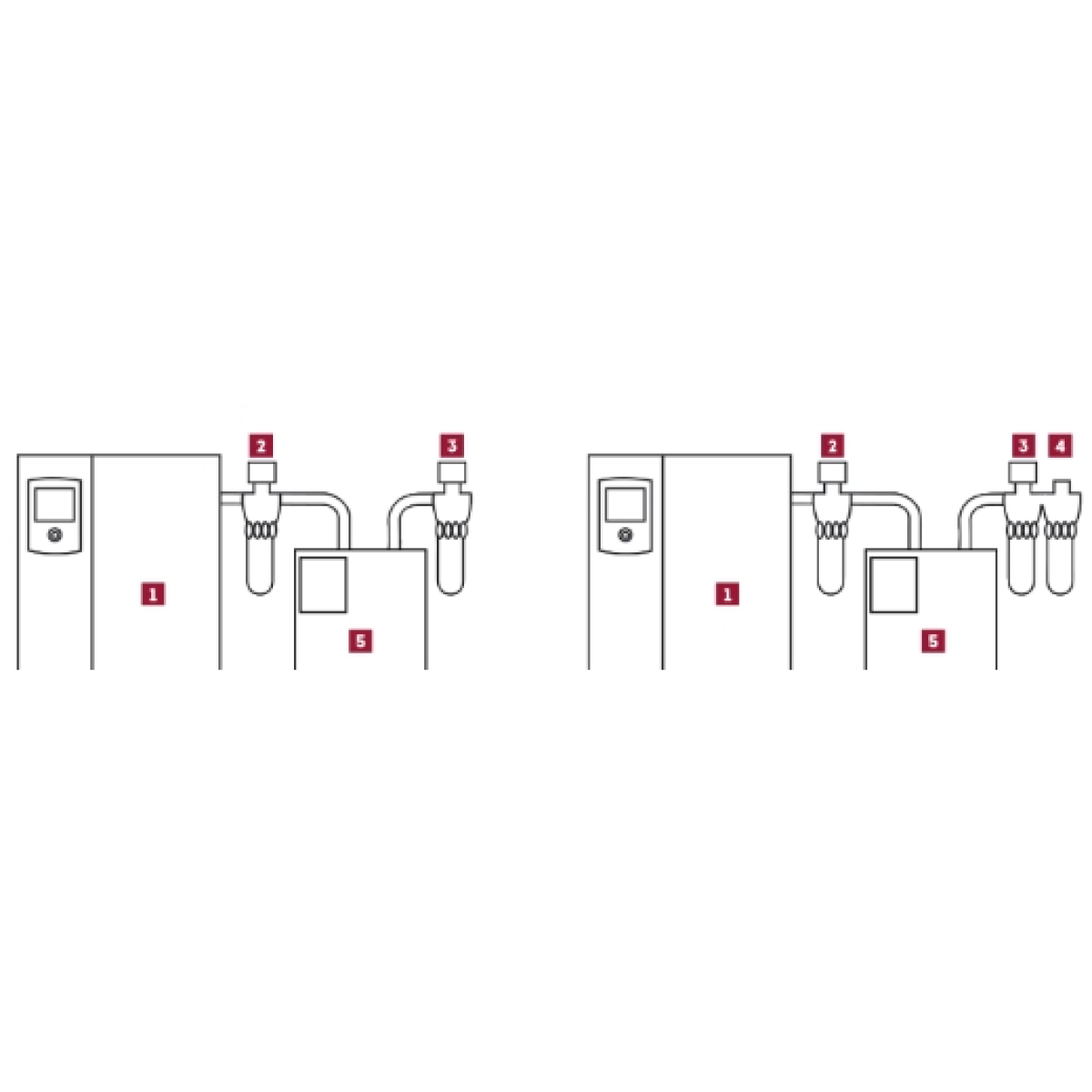

Typische Anwendungen
1 Kompressor mit Nachkühler
2 Vorfilter 'G“ oder Zyklonabscheider 'WS“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Druckluft wird durch ein Kältemittelgas gekühlt, wobei das Wasser in der Luft kondensiert, sodass es entfernt werden kann.
Schutz des Druckluftsystems vor Korrosion, Rost und Leckagen.
Höhere Qualität des Endprodukts.
Steigerung der gesamten Produktivität.
Schutz für die nachgeschalteten Anlagen.
Umweltfreundliche Kältemittelgase
Technische Daten:
Effektive Liefermenge: 4100l/min
Max. Betriebsdruck: 13bar
Motornennleistung: 0,9 / -kW / PS
Elektroanschluss Spannung / Frequenz: 230/50V/Hz
Luftabgang: IG 1 1/2Zoll
Länge: 460mm
Höhe: 790mm
Gewicht: 60kg
Ursprungsland: IT
Paketdiensfähig: NEIN
MDX - Für trockene Druckluft
Ein Kompressor nimmt bestimmte Feuchtigkeit und Verunreinigungen aus der Ansaugluft auf. Während des Verdichtungsprozesses verbinden sich diese Partikel mit dem Öl im Kompressor. All diese Verunreinigungen können Verschleiß und Korrosion in den nachfolgenden Geräten verursachen, zu teuren Produktionsunterbrechungen führen und kann dadurch die Effizienz und Lebensdauer der Geräte verringern.
Zur Vermeidung dieser negativen Einflüsse wurden Trockner entwickelt, die
Luftqualität gewährleisten, Effizienz und Produktivität steigern und die Lebensdauer Ihrer Geräte und Werkzeuge verlängern.
Achtung: Der Filter ist nicht im Lieferumfang enthalten!
Trocknungsprinzip
1. Kältemittelkompressor
2. Kondensator
3. Motorbetriebener Lüfter
4. Luft/Kältemittel-Verdampfer
5. Kondensatabscheider mit Entfeuchterfilter
6. Luft/Luft-Wärmetauscher
7. Kältemittel-Abscheider
8. Maximum-Druckwächter
9. Betriebsventil
10. Minimum-Druckwächter
11. Lüfter-Druckwächter
12. Heißgas-Bypass-Ventil
13. Kältemittelfilter
14. Kapillarröhrchen
15. Betriebsventil
16. Taupunkt-Thermometer
17. Sammler für Verunreinigungen
18. Automatische Ableitung von Kondensat
19. DTP-Anzeige
Typische Anwendungen
1 Kompressor mit Nachkühler
2 Vorfilter 'G“ oder Zyklonabscheider 'WS“
3 Feinfilter 'C“
4 Aktivkohlefilter 'V“
5 Kältetrockner MDX
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
