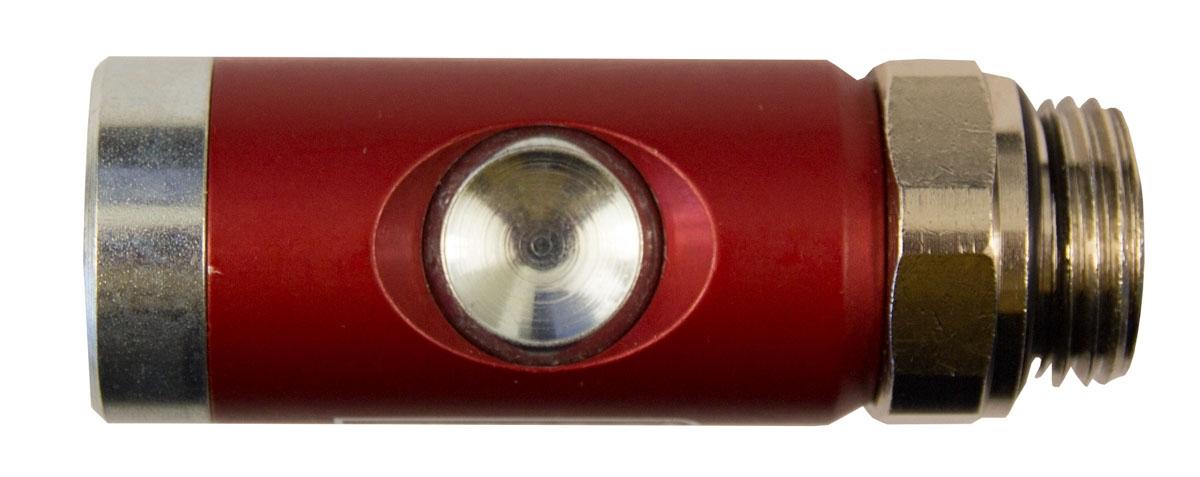

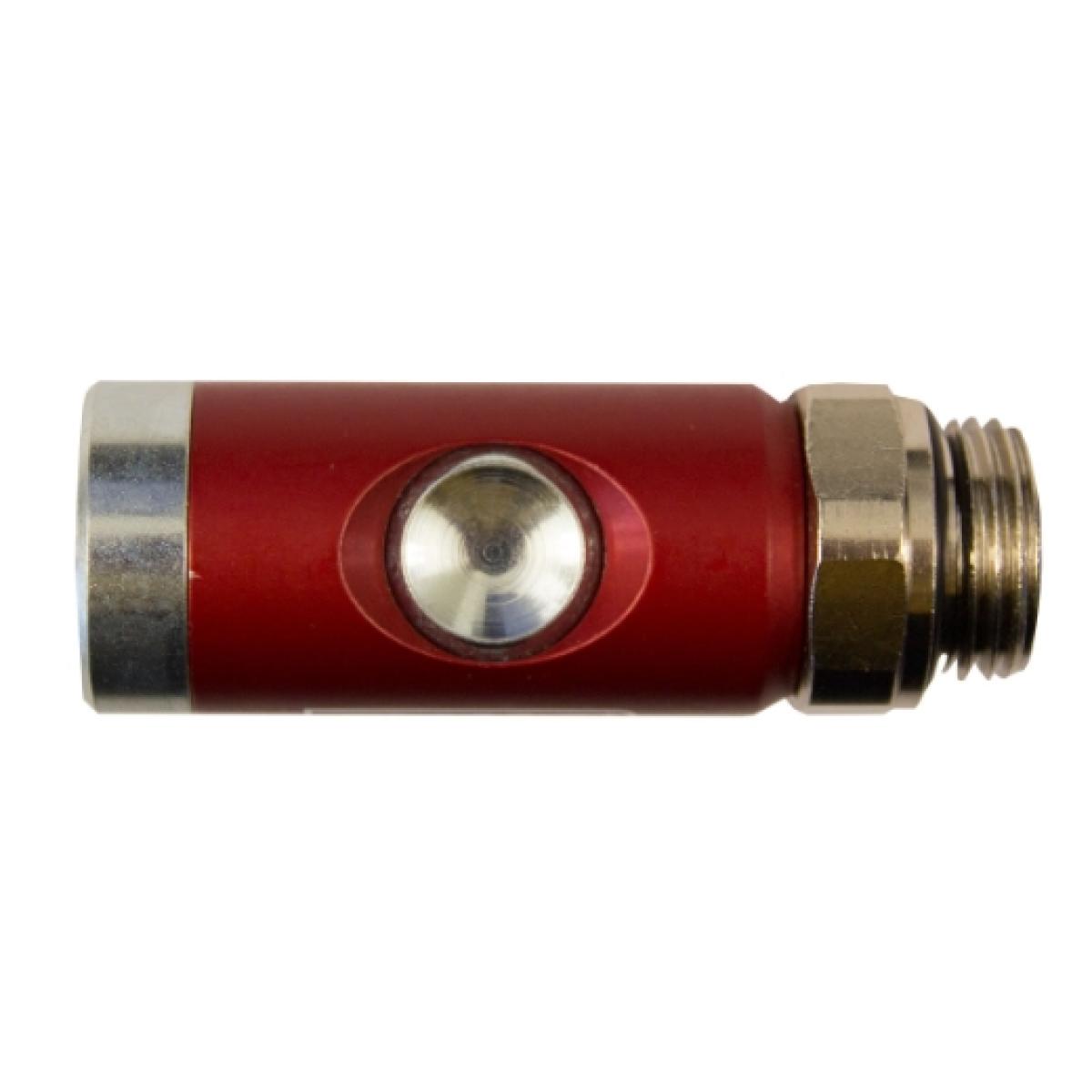

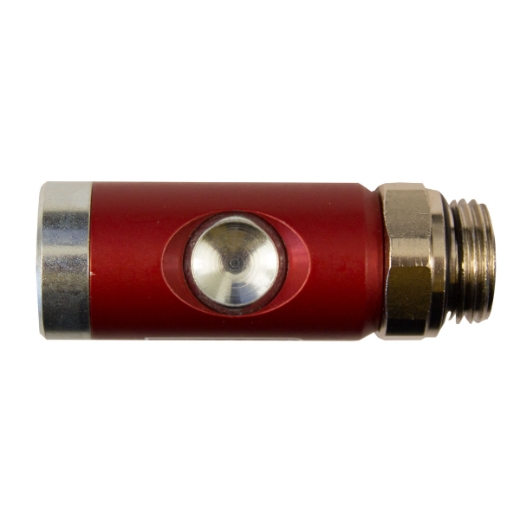

ELMAG Sicherheitskupplung AG 3/8"
Nenndurchfluss (nach ISO 6358) 1.800 Nl/min (bei 6 bar Vordruck und Druckabfall 1 bar)
Max. / Min. Betriebsdruck (p1) 16 bar / 1 bar
Betriebstemperatur -20°C bis +100°C
beliebige Einbaulage
Durchflussrichtung Kupplung vor Stecker in Stromrichtung
Technische Daten:
Abmessungen: L: 70,5 / i: 8 / SW: 21mm
Ursprungsland: DE
Paketdiensfähig: Ja
Sicherheitskupplung mit Druckknopf, DN 7,4
Die Sicherheitskupplung nach ISO 4414, DIN EN 983 mit Druckknopfbetätigung verhindert den sogenannten Peitscheneffekt beim Entkupplen. Durch die verwendeten Materialien (Verschleißteile komplett aus Stahl verzinkt, Gehäuse aus Aluminium) verhindern Korrosion, dadurch zeichnet sich diese hochwertige Kupplung besonders durch Robustheit und Langlebigkeit aus. Silikonfrei, REACH und RoHS konform.
Nach der DIN EN ISO 4414 müssen bei Schnelltrennkupplungen u. a. folgende Punkte erfüllt sein:
- Beim Entkuppeln muss sich Einlass- und Auslassöffnung selbsttätig abdichten
- Es muss sichergestellt sein, dass das Kupplungsteil nicht gefährlich wegschleudert
- Es muss sichergestellt sein, dass Druckluft nicht gefährlich austritt
- Es muss eine Druckentlastung vorhanden sein
- Es muss beachtet werden, dass durch die Abdichtung der Auslassöffnung nicht Sicherheitsfunktionen aufgehoben werden
Ausführung mit Druckknopf und Drehgelenk
Der drehbare Anschluss (Drehgelenk) ermöglicht bei fest montierten Kupplungen, dass die Druckknopfbestätigung in die ergonomisch günstigste Position gebracht werden kann. Drehachse = 360° (ausgenommen bei Kupplungen mit Schlauchtülle)

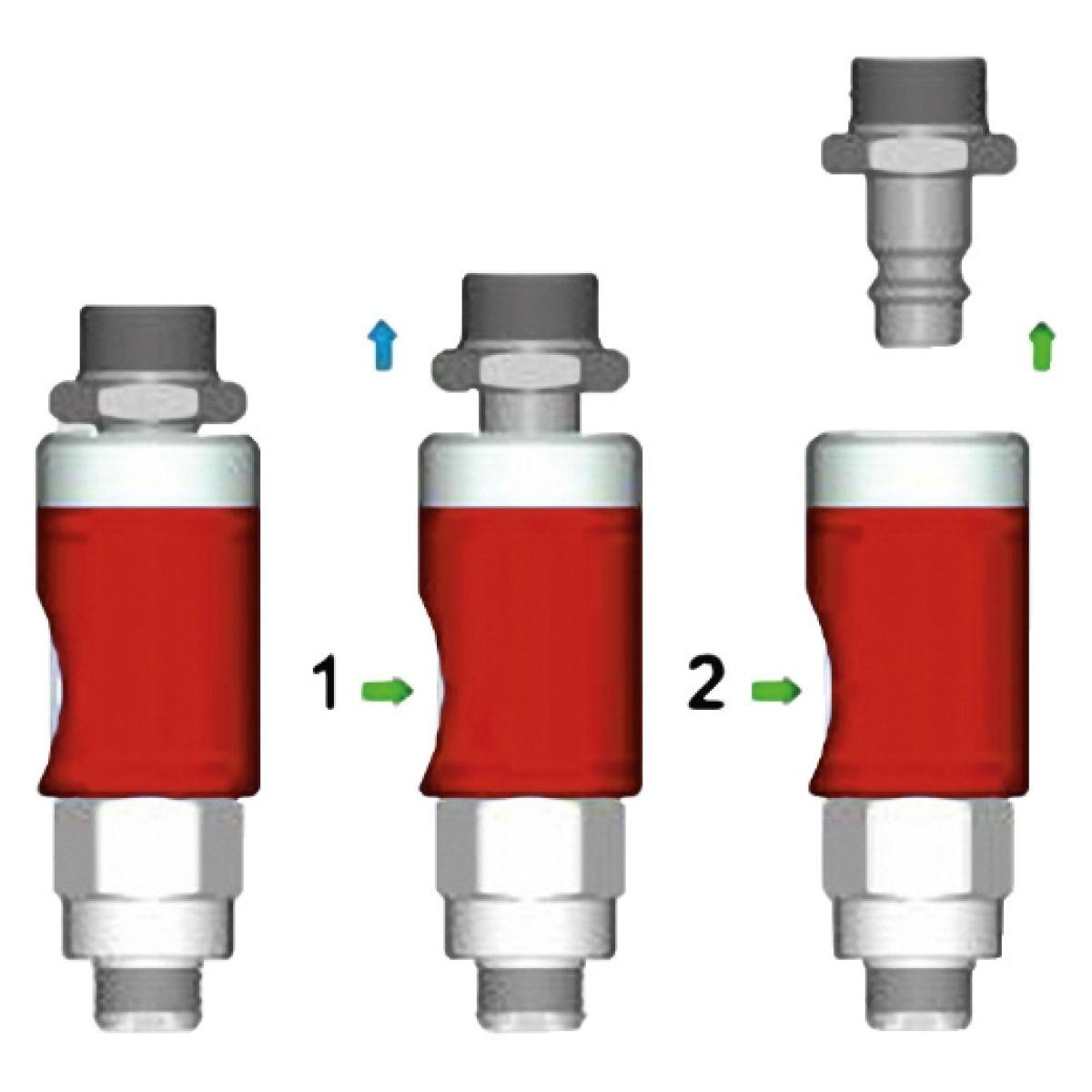

Bedienung:
Stufe 1: Durch einmaliges Betätigen des Druckknopfes wird die Kupplung entlüftet, wobei der Stecker weiterhin in der Hülse gesichert ist.
Stufe 2: Wird der Druckknopf ein zweites Mal betätigt, wird der Stecker entriegelt und kann gefahrlos entnommen werden.
Hinweis
Passende Stecker mit AG, IG und Schlauchtülle siehe Stahlkupplung HIGH FLOW DN 7, 8
Material
- Anschlussstück: Stahl verzinkt
- Gehäuse: Aluminium eloxiert
- Endstück / Druckknopf / Ventileinsatz: Stahl verzinkt
- Dichtungen: NBR
- Feder / Kugeln: Edelstahl
Max. / Min. Betriebsdruck (p1) 16 bar / 1 bar
Betriebstemperatur -20°C bis +100°C
beliebige Einbaulage
Durchflussrichtung Kupplung vor Stecker in Stromrichtung
Technische Daten:
Abmessungen: L: 70,5 / i: 8 / SW: 21mm
Ursprungsland: DE
Paketdiensfähig: Ja
Sicherheitskupplung mit Druckknopf, DN 7,4
Die Sicherheitskupplung nach ISO 4414, DIN EN 983 mit Druckknopfbetätigung verhindert den sogenannten Peitscheneffekt beim Entkupplen. Durch die verwendeten Materialien (Verschleißteile komplett aus Stahl verzinkt, Gehäuse aus Aluminium) verhindern Korrosion, dadurch zeichnet sich diese hochwertige Kupplung besonders durch Robustheit und Langlebigkeit aus. Silikonfrei, REACH und RoHS konform.
Nach der DIN EN ISO 4414 müssen bei Schnelltrennkupplungen u. a. folgende Punkte erfüllt sein:
- Beim Entkuppeln muss sich Einlass- und Auslassöffnung selbsttätig abdichten
- Es muss sichergestellt sein, dass das Kupplungsteil nicht gefährlich wegschleudert
- Es muss sichergestellt sein, dass Druckluft nicht gefährlich austritt
- Es muss eine Druckentlastung vorhanden sein
- Es muss beachtet werden, dass durch die Abdichtung der Auslassöffnung nicht Sicherheitsfunktionen aufgehoben werden
Ausführung mit Druckknopf und Drehgelenk
Der drehbare Anschluss (Drehgelenk) ermöglicht bei fest montierten Kupplungen, dass die Druckknopfbestätigung in die ergonomisch günstigste Position gebracht werden kann. Drehachse = 360° (ausgenommen bei Kupplungen mit Schlauchtülle)
Bedienung:
Stufe 1: Durch einmaliges Betätigen des Druckknopfes wird die Kupplung entlüftet, wobei der Stecker weiterhin in der Hülse gesichert ist.
Stufe 2: Wird der Druckknopf ein zweites Mal betätigt, wird der Stecker entriegelt und kann gefahrlos entnommen werden.
Hinweis
Passende Stecker mit AG, IG und Schlauchtülle siehe Stahlkupplung HIGH FLOW DN 7, 8
Material
- Anschlussstück: Stahl verzinkt
- Gehäuse: Aluminium eloxiert
- Endstück / Druckknopf / Ventileinsatz: Stahl verzinkt
- Dichtungen: NBR
- Feder / Kugeln: Edelstahl
