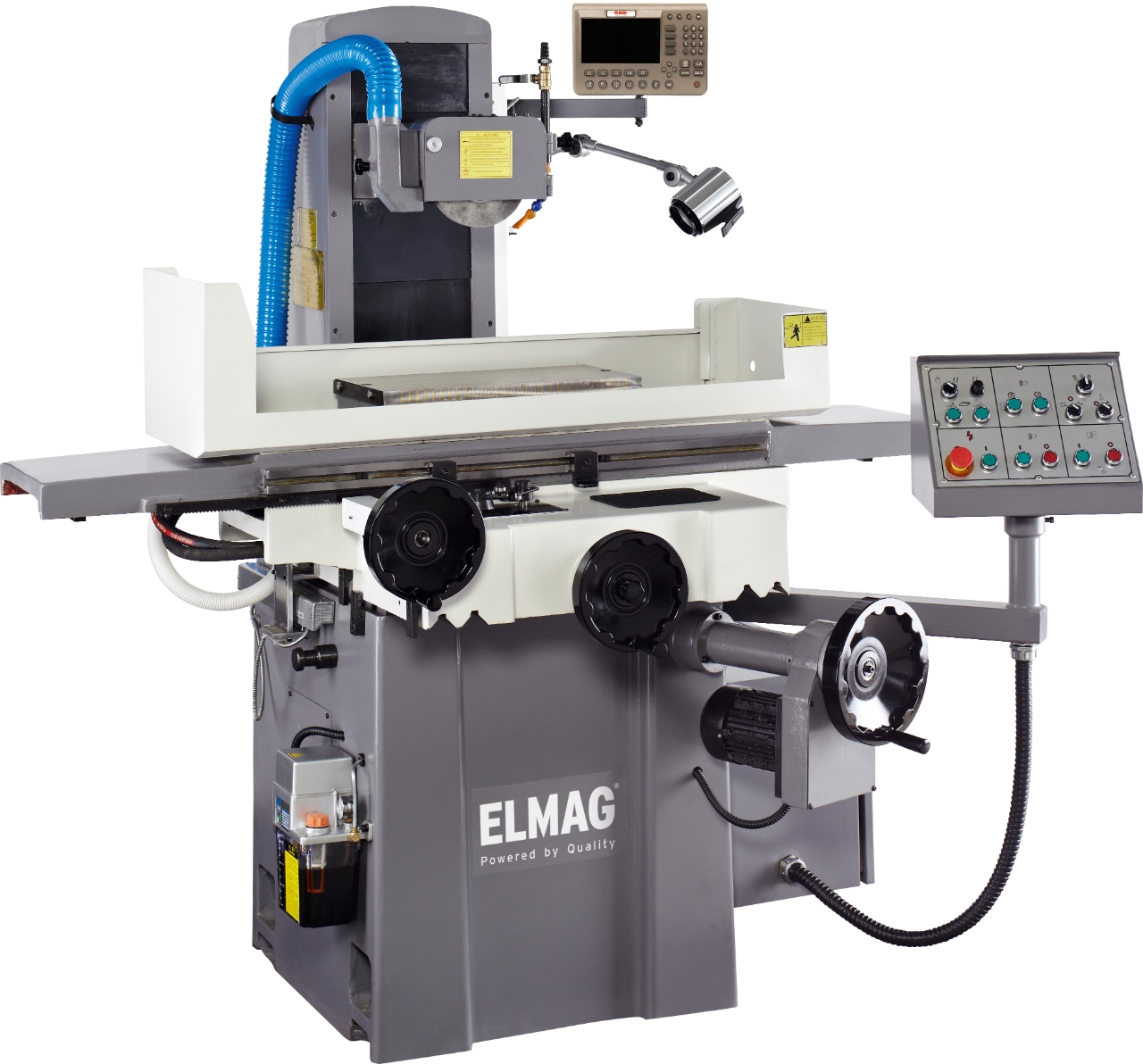

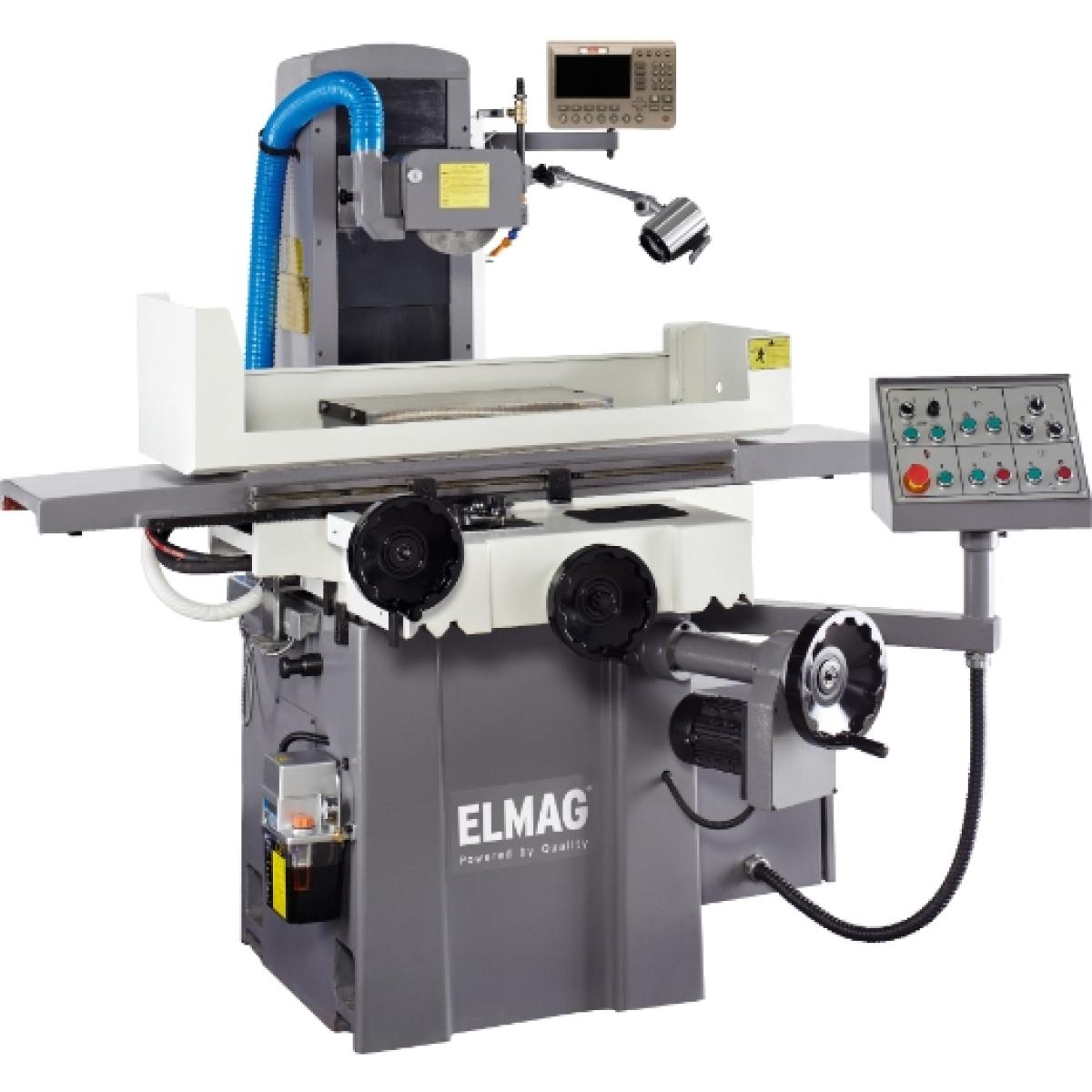

ELMAG Flächenschleifmaschine
Superkräftiger Spindelantrieb 5.500 W
Hochleistungsmaschine mit hohem Drehmoment, Drehzahl 1.450 UpM
Schleifscheibe 350x40x127 mm
Werkstückgröße 800x400x400 mm
Längsantrieb stufenlos 7-25 m/min
Querzustellung stufenlos 0,1-8 mm
Digitalzähler für automatische Vertikalzustellung und Schleifdurchgänge
Automatische Rückstellung des Schleifkopfs nach Bearbeitungsende
Technische Daten:
Werkstück- / Schleiftischbreite max.: 400mm
Werkstück- / Schleiftischlänge max.: 800mm
Werkstückhöhe max.: 400mm
Schleifscheibendurchmesser: außen: 350 mm / innen: 127mm
Schleifscheibenbreite: 40mm
Schleifscheibendrehzahl: 1450UpM
Schleifgeschwindigkeit (max. zulässig): 27 (32)m/s
Abstand bis Spindelmitte: 580mm
Traglast mit Spannplatte: 500kg
T-Nutanzahl x -breite: 3x14mm
Längshub max.: 910mm
Automatischer Längsantrieb, stufenlos: 7 - 25m/min
Schleiftisch-Eilgang quer: 990mm/min
Automatische Querzustellung, stufenlos: 0,1 - 8mm
Handrad Verstellung/Umdrehung: 5/0,20mm
Handrad Skalenringteilung: 0,02mm
Schleifkopf-Eilgang vertikal: 240mm
Handrad Verstellung/Umdrehung: 1mm
Handrad Skalenringteilung (Schleifkopf): 0,005mm
Schleifspindelantrieb: 5500W
Automatischer Längsantrieb hydraulisch: 2200W
Automatische Querzustellung/Eilgang: 40W
Eilgangsantrieb vertikal: 250W
Zentralschmierung: 20W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 3600mm
Höhe: 1890mm
Gewicht: 3800kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling
Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
HSG 400/800 AL - 5.500 W
Extra schwere, halbautomatische Flächenschleifmaschine.
Serienausstattung
- HSG Flächenschleifmaschine
- Kühlmittelpumpe und Absaugeinrichtung
- Kühlmittelreinigungsanlage magnetisch
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Automatischer Längsantrieb hydraulisch
- Eilgangsantrieb quer - Tippbetrieb
- Automatische Querzustellung, stufenlos
- Eilgangsantrieb vertikal - Tippbetrieb
- Digitalzähler Vertikalzustellung
- Digitalzähler Schleifdurchgänge

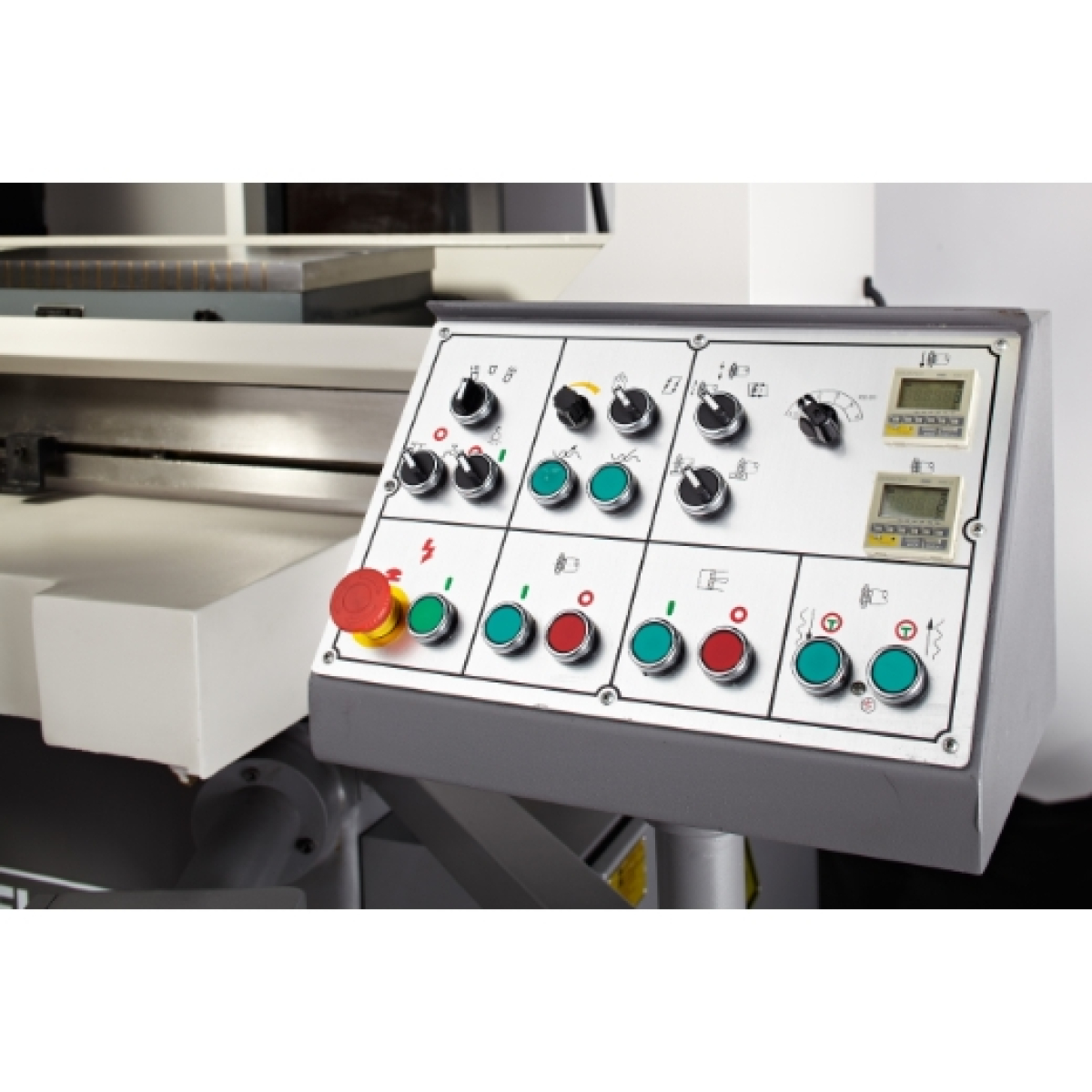

- Steuerpanel schwenkbar

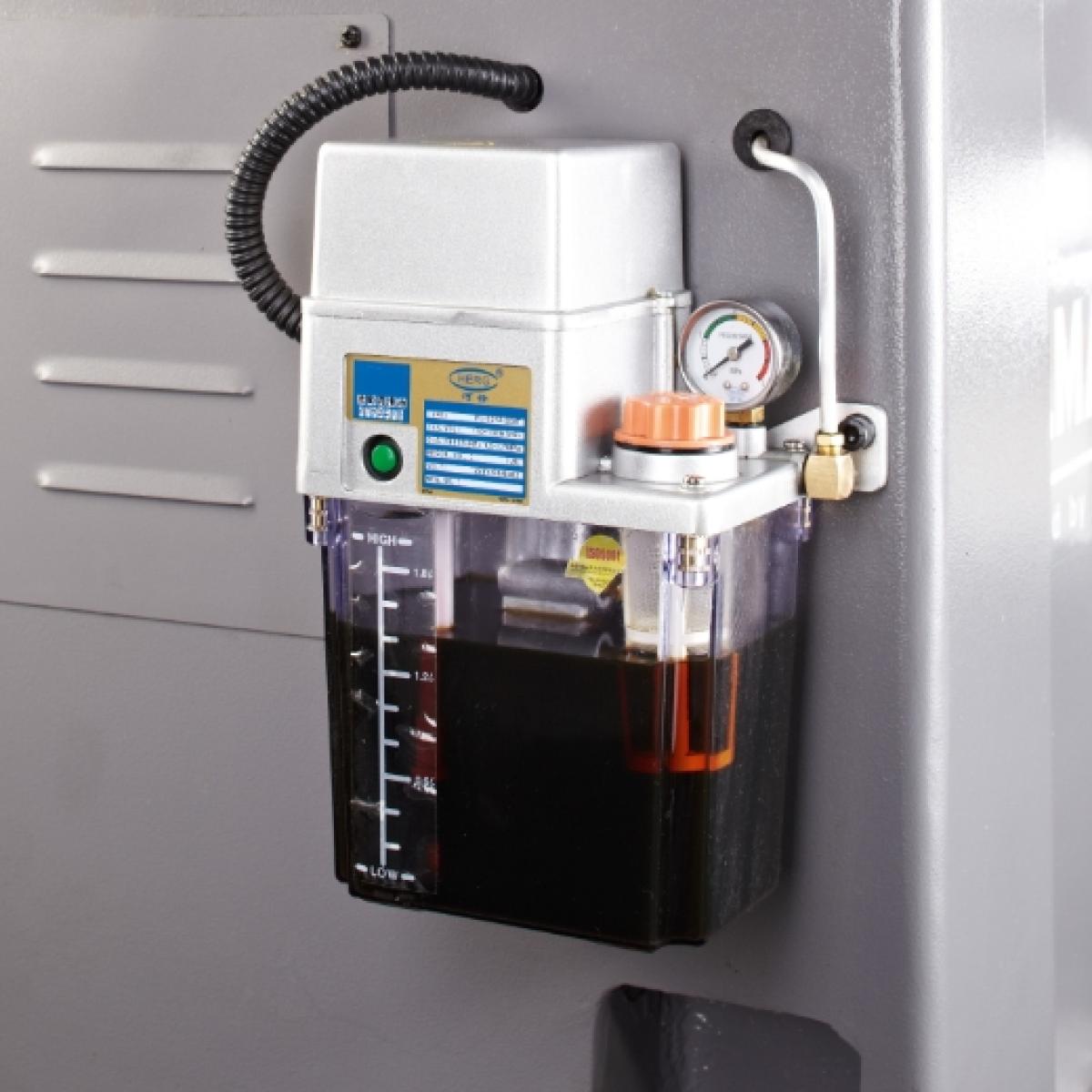

- Automatische Zentralschmierung mit Ölfüllung
- Hydraulikaggregat mit Ölfüllung
- Halogen-Arbeitslampe

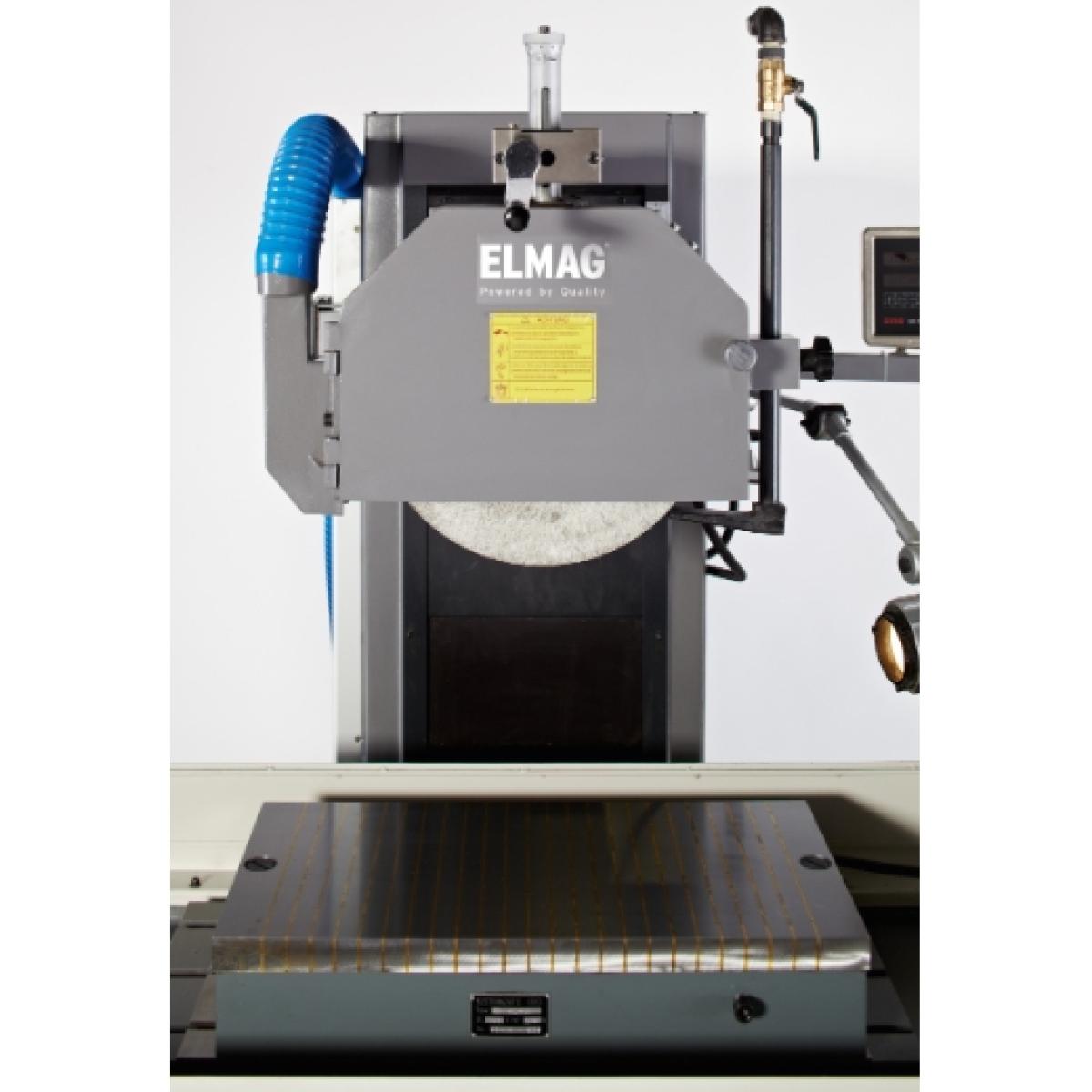

- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör (Optional)
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Hochleistungsmaschine mit hohem Drehmoment, Drehzahl 1.450 UpM
Schleifscheibe 350x40x127 mm
Werkstückgröße 800x400x400 mm
Längsantrieb stufenlos 7-25 m/min
Querzustellung stufenlos 0,1-8 mm
Digitalzähler für automatische Vertikalzustellung und Schleifdurchgänge
Automatische Rückstellung des Schleifkopfs nach Bearbeitungsende
Technische Daten:
Werkstück- / Schleiftischbreite max.: 400mm
Werkstück- / Schleiftischlänge max.: 800mm
Werkstückhöhe max.: 400mm
Schleifscheibendurchmesser: außen: 350 mm / innen: 127mm
Schleifscheibenbreite: 40mm
Schleifscheibendrehzahl: 1450UpM
Schleifgeschwindigkeit (max. zulässig): 27 (32)m/s
Abstand bis Spindelmitte: 580mm
Traglast mit Spannplatte: 500kg
T-Nutanzahl x -breite: 3x14mm
Längshub max.: 910mm
Automatischer Längsantrieb, stufenlos: 7 - 25m/min
Schleiftisch-Eilgang quer: 990mm/min
Automatische Querzustellung, stufenlos: 0,1 - 8mm
Handrad Verstellung/Umdrehung: 5/0,20mm
Handrad Skalenringteilung: 0,02mm
Schleifkopf-Eilgang vertikal: 240mm
Handrad Verstellung/Umdrehung: 1mm
Handrad Skalenringteilung (Schleifkopf): 0,005mm
Schleifspindelantrieb: 5500W
Automatischer Längsantrieb hydraulisch: 2200W
Automatische Querzustellung/Eilgang: 40W
Eilgangsantrieb vertikal: 250W
Zentralschmierung: 20W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 3600mm
Höhe: 1890mm
Gewicht: 3800kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling
Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
HSG 400/800 AL - 5.500 W
Extra schwere, halbautomatische Flächenschleifmaschine.
Serienausstattung
- HSG Flächenschleifmaschine
- Kühlmittelpumpe und Absaugeinrichtung
- Kühlmittelreinigungsanlage magnetisch
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Automatischer Längsantrieb hydraulisch
- Eilgangsantrieb quer - Tippbetrieb
- Automatische Querzustellung, stufenlos
- Eilgangsantrieb vertikal - Tippbetrieb
- Digitalzähler Vertikalzustellung
- Digitalzähler Schleifdurchgänge
- Steuerpanel schwenkbar
- Automatische Zentralschmierung mit Ölfüllung
- Hydraulikaggregat mit Ölfüllung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör (Optional)
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
