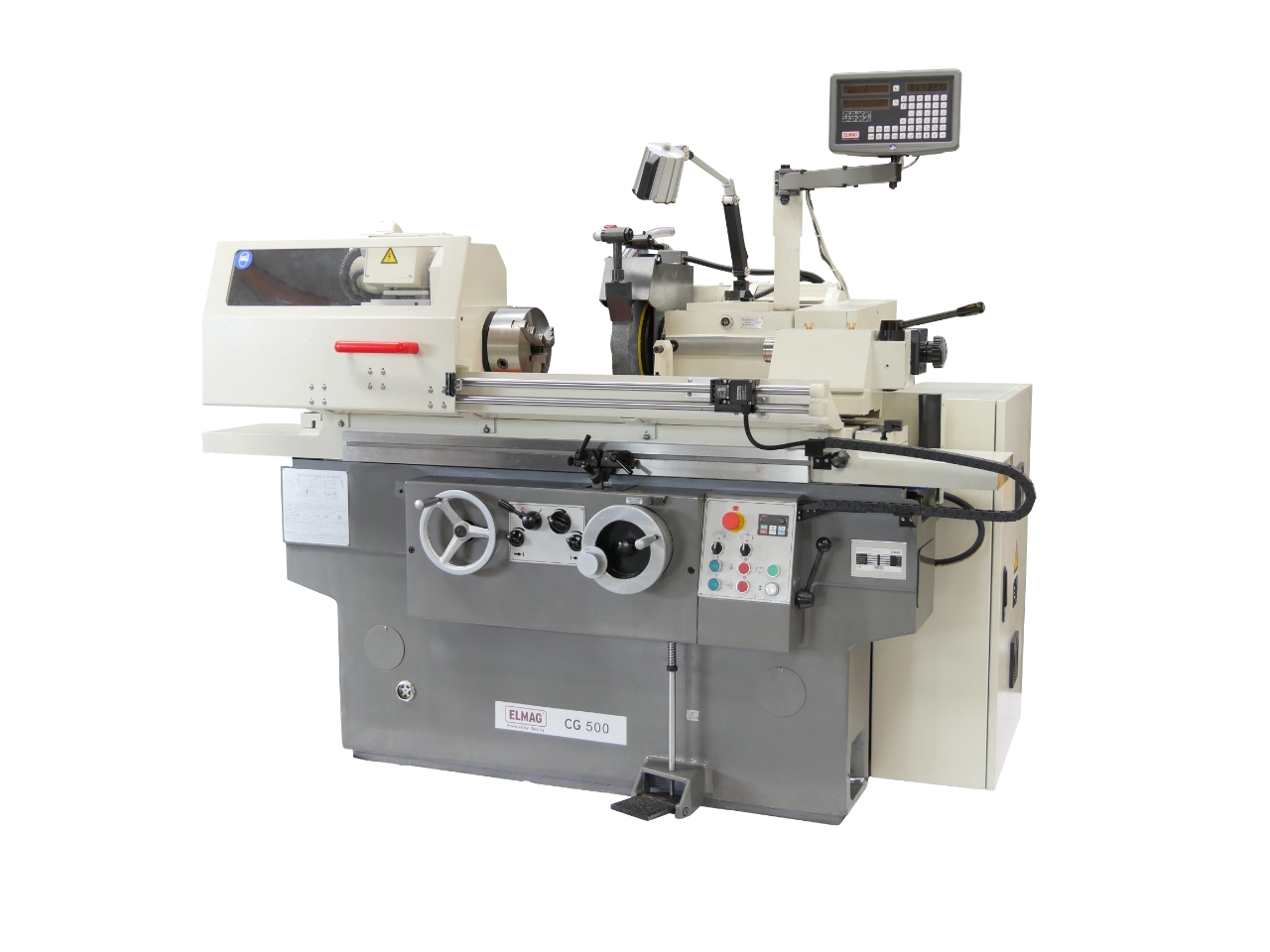

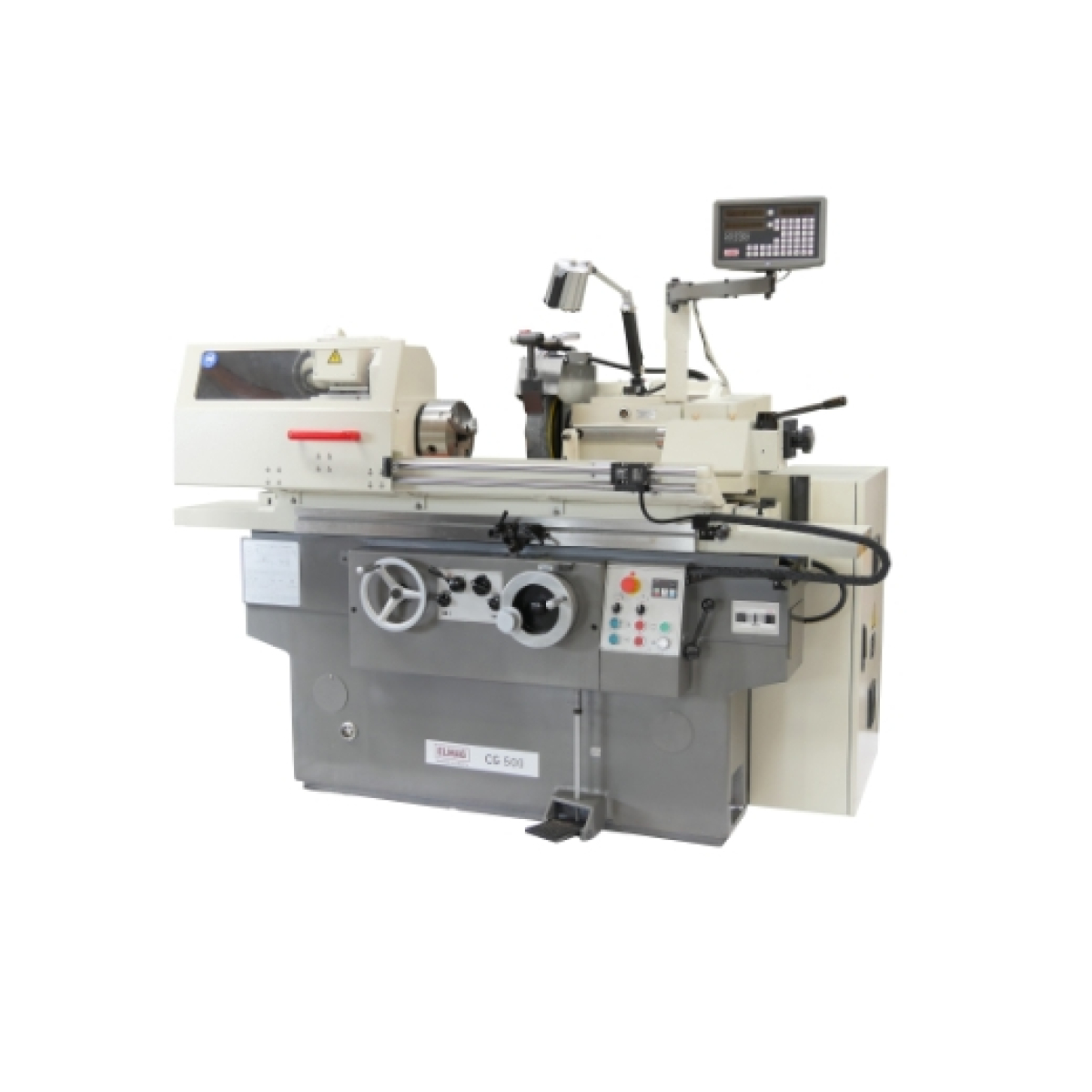

ELMAG Rundschleifmaschine
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
inklusive digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung

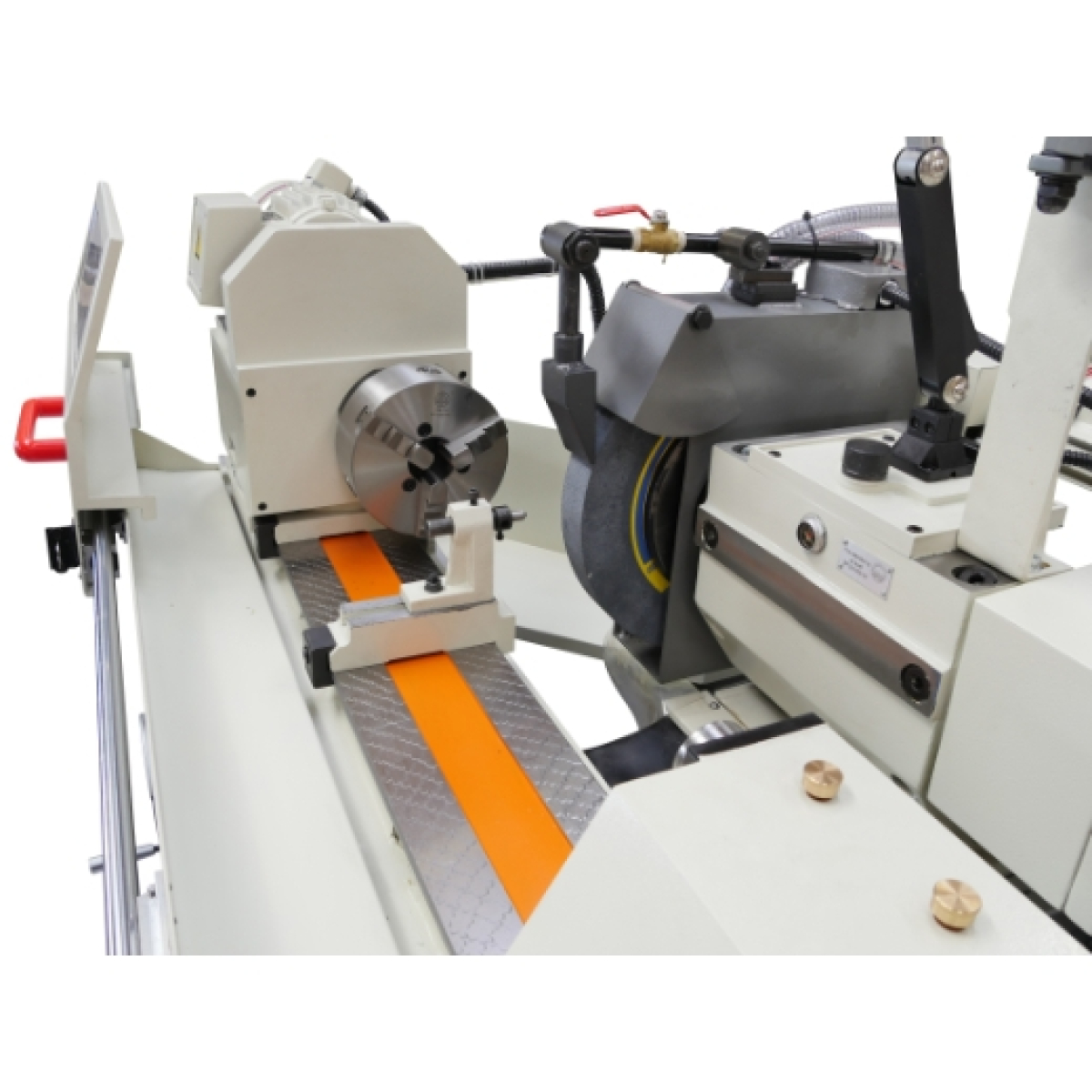

Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle

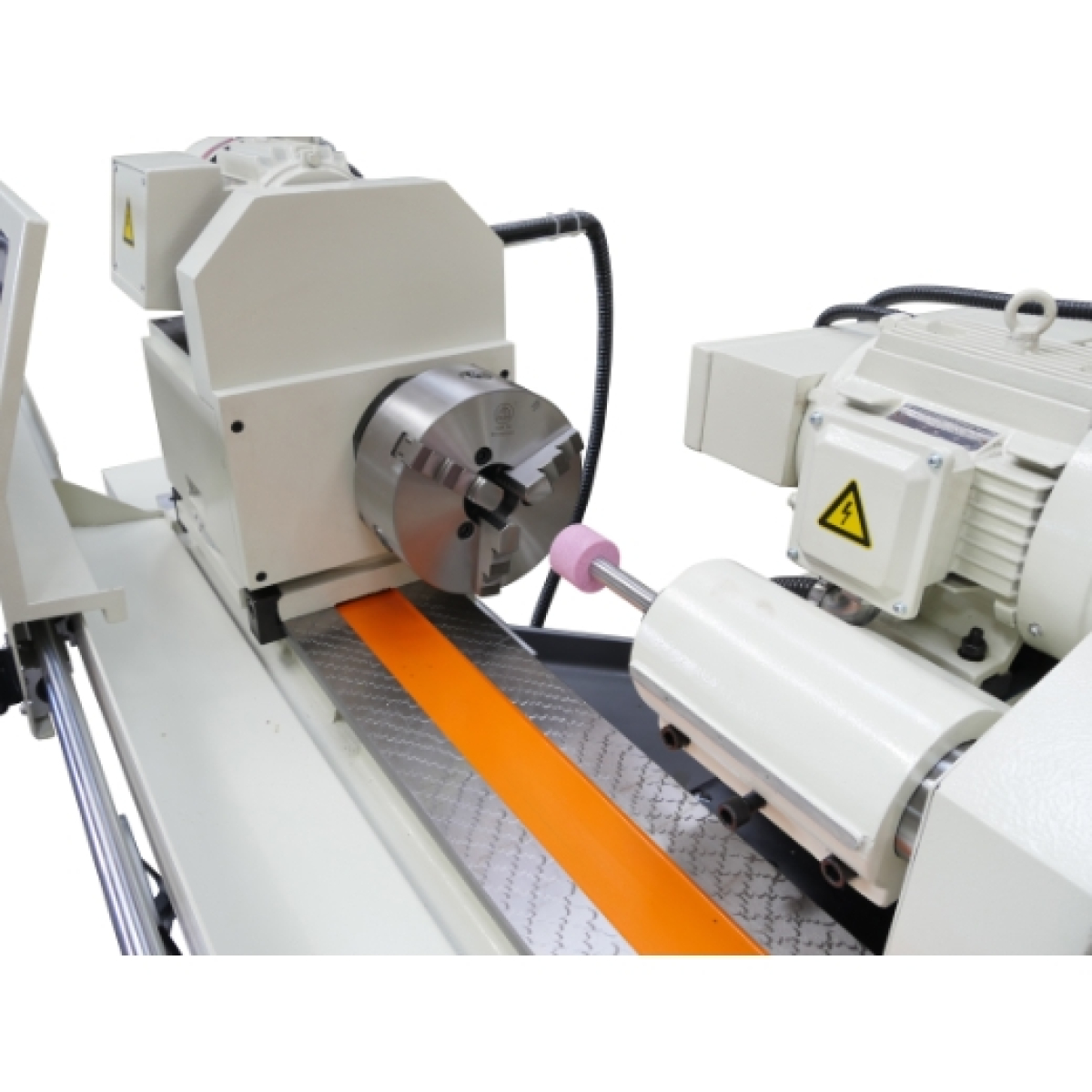

- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Daten:
Schleifdurchmesser außen max. / min.: 320/8mm
Schleifdurchmesser innen max. / min.: 100/30mm
Schleiflänge außen max. / min.: 1000/-mm
Werkstückgewicht max.: 150kg
Spitzenhöhe: 180mm
Spindelaufnahme / Reitstock Morsekonus: MK 4
Spindelstock-Oberteil Drehwinkel: 0 - 45°
Drehspindel-Drehzahl stufenlos: 0 - 1670UpM
Spannbackenfutter-Ø: 200mm
Schleifscheiben-Ø außen max. / min.: 400/-mm
Schleifscheiben-Ø innen: 203mm
Schleifscheibenbreite: 50mm
Reitstockpinole Spannweg: 30mm
Werkstücklänge max.: 1000mm
Längsvorschub-Geschwindigkeit max. / min.: 4/0,1m/min
Schleiftischwinkel im/gegen Uhrzeigersinn: -3/+7°
Innenrundschleifwerkzeug max.: 50x40x16mm
Innenrundschleifwerkzeug min.: 45x35x10mm
Innenrundschleifwerkzeug Drehzahl max.: 10000UpM
Kühlmittelpumpe Förderleistung: 16l/min
Schleifstockmotor Leistung: 9kW
Netzanschluss: 400/50V/Hz
Länge: 3610mm
Höhe: 1520mm
Gewicht: 3700kg
Ursprungsland: CN
Paketdiensfähig: Ja
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
inklusive digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
inklusive digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Daten:
Schleifdurchmesser außen max. / min.: 320/8mm
Schleifdurchmesser innen max. / min.: 100/30mm
Schleiflänge außen max. / min.: 1000/-mm
Werkstückgewicht max.: 150kg
Spitzenhöhe: 180mm
Spindelaufnahme / Reitstock Morsekonus: MK 4
Spindelstock-Oberteil Drehwinkel: 0 - 45°
Drehspindel-Drehzahl stufenlos: 0 - 1670UpM
Spannbackenfutter-Ø: 200mm
Schleifscheiben-Ø außen max. / min.: 400/-mm
Schleifscheiben-Ø innen: 203mm
Schleifscheibenbreite: 50mm
Reitstockpinole Spannweg: 30mm
Werkstücklänge max.: 1000mm
Längsvorschub-Geschwindigkeit max. / min.: 4/0,1m/min
Schleiftischwinkel im/gegen Uhrzeigersinn: -3/+7°
Innenrundschleifwerkzeug max.: 50x40x16mm
Innenrundschleifwerkzeug min.: 45x35x10mm
Innenrundschleifwerkzeug Drehzahl max.: 10000UpM
Kühlmittelpumpe Förderleistung: 16l/min
Schleifstockmotor Leistung: 9kW
Netzanschluss: 400/50V/Hz
Länge: 3610mm
Höhe: 1520mm
Gewicht: 3700kg
Ursprungsland: CN
Paketdiensfähig: Ja
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
inklusive digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
