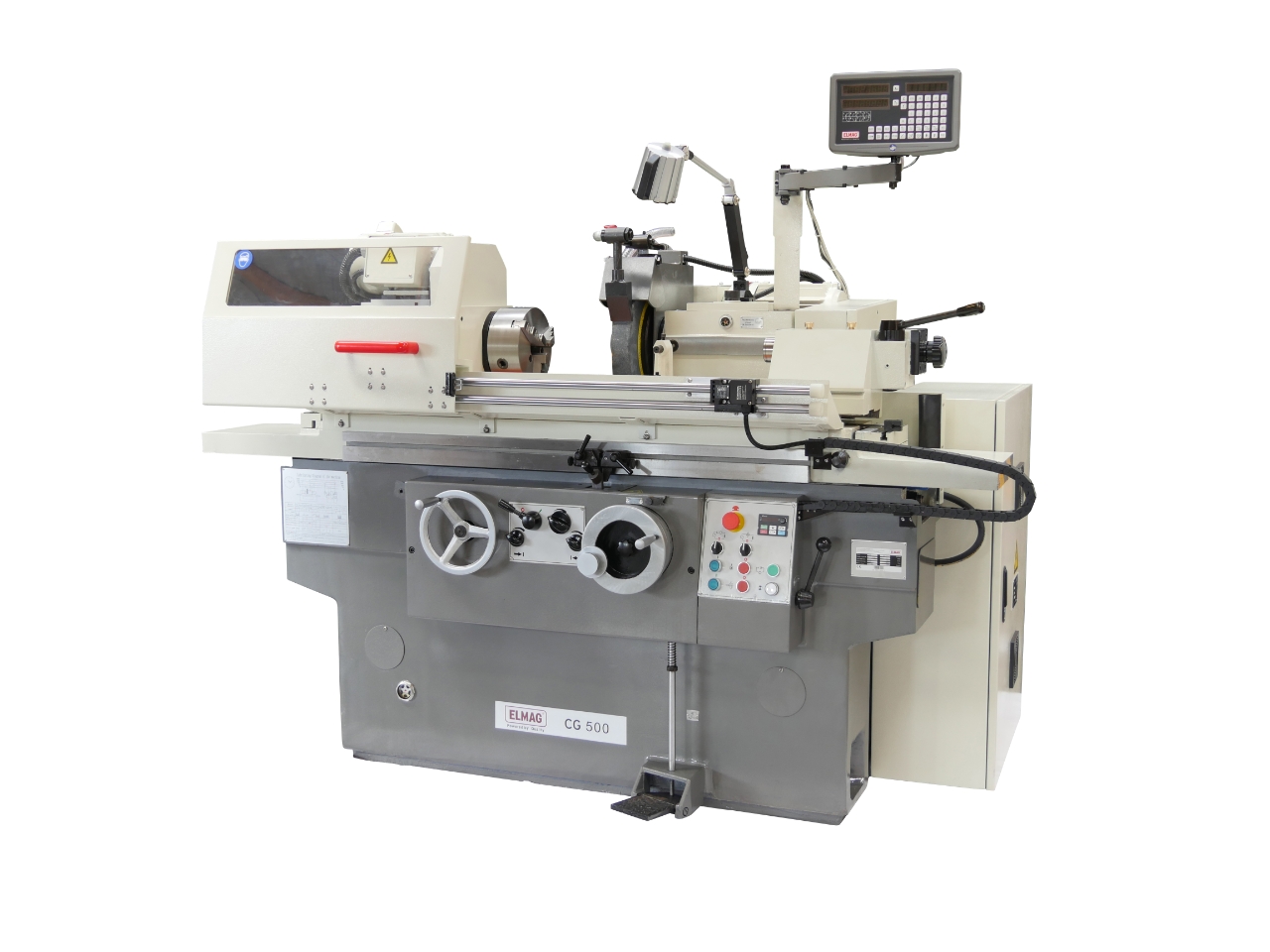

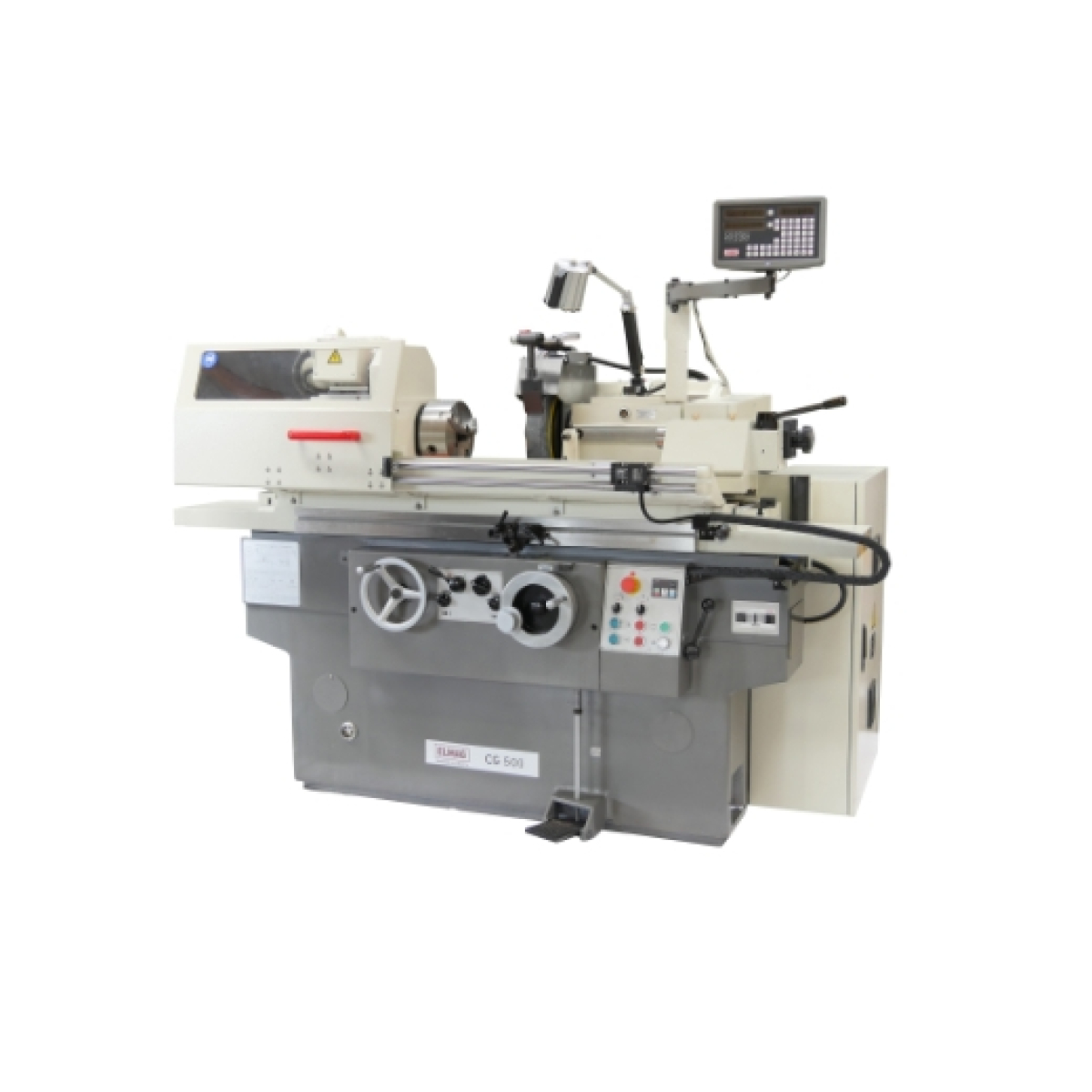

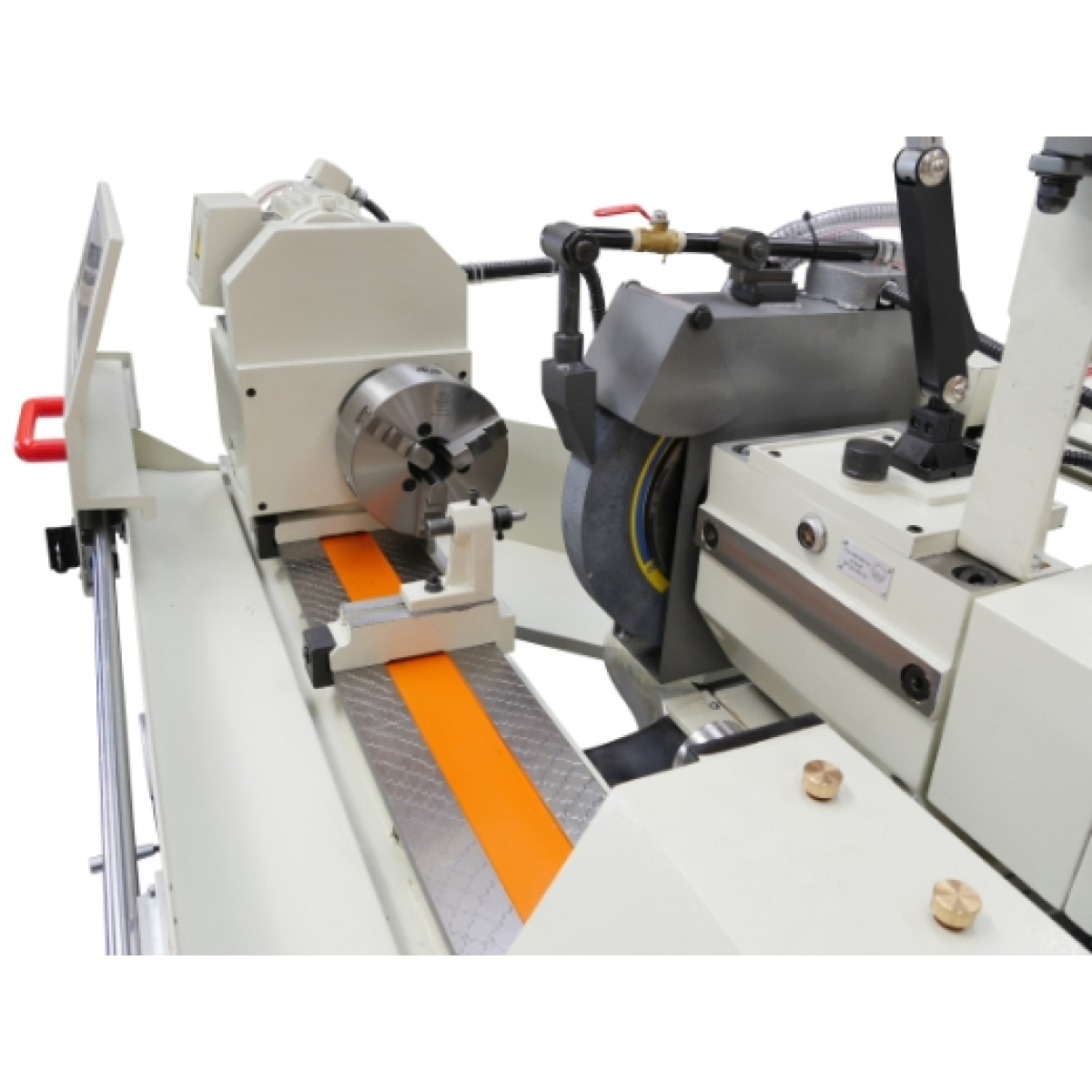

ELMAG Rundschleifmaschine
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
Mit digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- Digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle

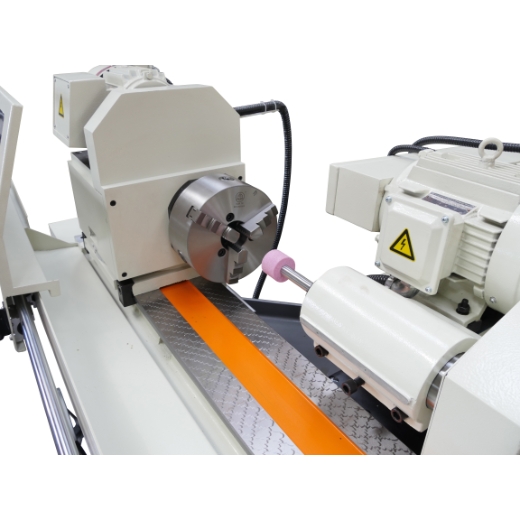

- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette

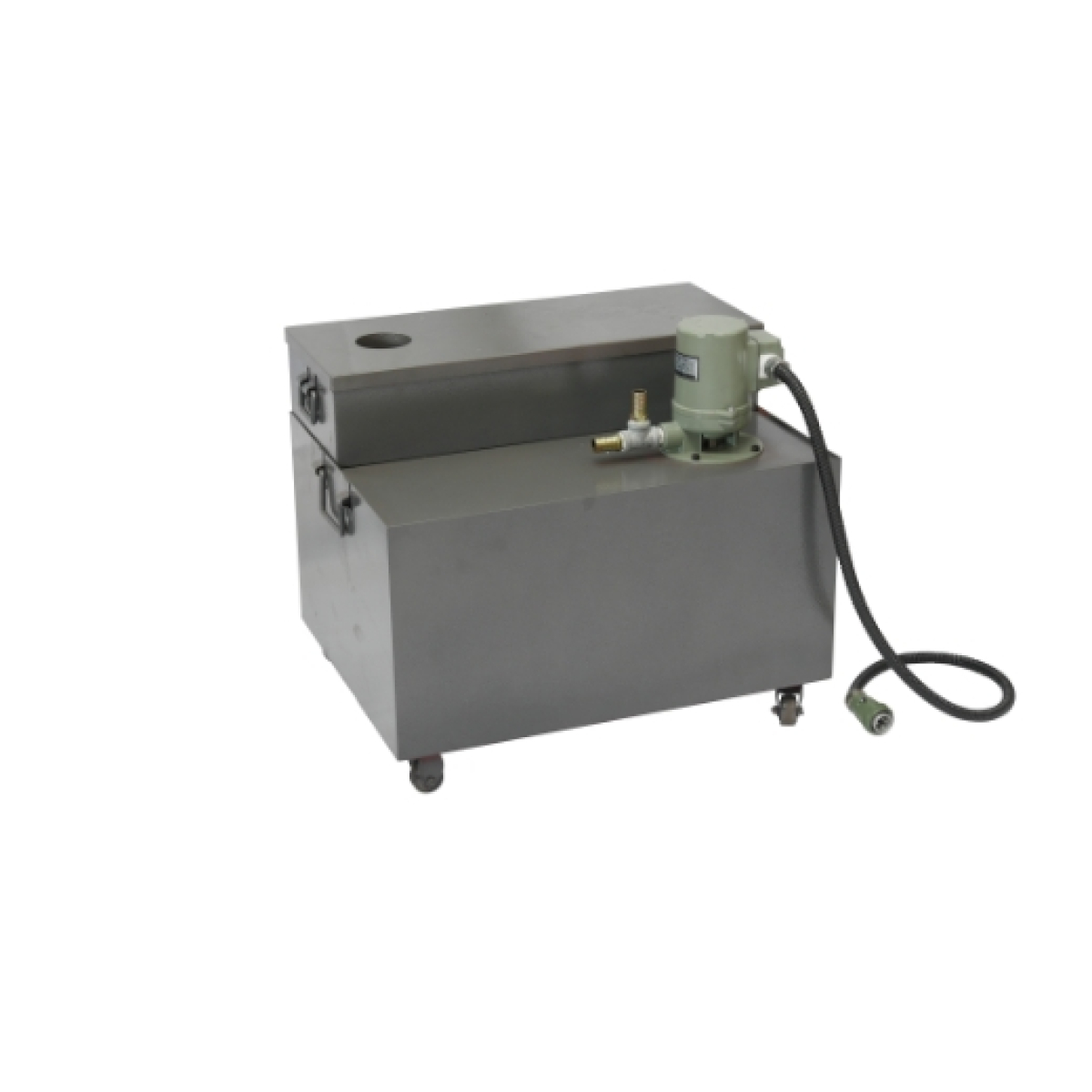

- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Daten:
Schleifdurchmesser außen max. / min.: 200/8mm
Schleifdurchmesser innen max. / min.: 100/13mm
Schleiflänge außen max. / min.: 500/-mm
Werkstückgewicht max.: 80kg
Spitzenhöhe: 135mm
Spindelaufnahme / Reitstock Morsekonus: MK 4
Spindelstock-Oberteil Drehwinkel: 0 - 45°
Drehspindel-Drehzahl stufenlos: 0 - 1650UpM
Spannbackenfutter-Ø: 200mm
Schleifscheiben-Ø außen max. / min.: 400/-mm
Schleifscheiben-Ø innen: 203mm
Schleifscheibenbreite: 50mm
Reitstockpinole Spannweg: 25mm
Werkstücklänge max.: 600mm
Längsvorschub-Geschwindigkeit max. / min.: 4/0,1m/min
Schleiftischwinkel im/gegen Uhrzeigersinn: -3/+9°
Innenrundschleifwerkzeug max.: 50x40x16mm
Innenrundschleifwerkzeug min.: 45x35x10mm
Innenrundschleifwerkzeug Drehzahl max.: 16000UpM
Kühlmittelpumpe Förderleistung: 16l/min
Schleifstockmotor Leistung: 5,6kW
Netzanschluss: 400/50V/Hz
Länge: 2500mm
Höhe: 1500mm
Gewicht: 2500kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
Mit digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- Digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
Mit digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- Digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
Technische Daten:
Schleifdurchmesser außen max. / min.: 200/8mm
Schleifdurchmesser innen max. / min.: 100/13mm
Schleiflänge außen max. / min.: 500/-mm
Werkstückgewicht max.: 80kg
Spitzenhöhe: 135mm
Spindelaufnahme / Reitstock Morsekonus: MK 4
Spindelstock-Oberteil Drehwinkel: 0 - 45°
Drehspindel-Drehzahl stufenlos: 0 - 1650UpM
Spannbackenfutter-Ø: 200mm
Schleifscheiben-Ø außen max. / min.: 400/-mm
Schleifscheiben-Ø innen: 203mm
Schleifscheibenbreite: 50mm
Reitstockpinole Spannweg: 25mm
Werkstücklänge max.: 600mm
Längsvorschub-Geschwindigkeit max. / min.: 4/0,1m/min
Schleiftischwinkel im/gegen Uhrzeigersinn: -3/+9°
Innenrundschleifwerkzeug max.: 50x40x16mm
Innenrundschleifwerkzeug min.: 45x35x10mm
Innenrundschleifwerkzeug Drehzahl max.: 16000UpM
Kühlmittelpumpe Förderleistung: 16l/min
Schleifstockmotor Leistung: 5,6kW
Netzanschluss: 400/50V/Hz
Länge: 2500mm
Höhe: 1500mm
Gewicht: 2500kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Schleifen außen und innen
Die Rundschleifmaschinen der Serie CG bearbeiten Wellen und Bohrungen auf 0,001 mm genau. Sie werden für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt.
Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.
Großer Einsatzbereich
Die CG Rundschleifmaschinen ermöglichen die Bearbeitung von Wellen ab Durchmesser 8mm bis 320 mm und von Bohrungen ab 13 mm bis 100 mm.
Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar.
Die Schleiflänge des automatischen Längsvorschubs ist einstellbar. Kürzere Schleiflängen müssen - genauso präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80/150 kg.
Stufenlose Drehzahlen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschubgeschwindigkeit ist zwischen 0,1 bis 4 m/min stufenlos einstellbar.
Mit digitaler Positionsanzeige
Die Maschinen sind mit einem Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.
Einfache Bedienung
Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:
- Werkstück spannen
- Drehzahl einstellen
- Spindelantrieb und Schleifscheibenmotor einschalten
- Kühlmittelpumpe einschalten
- Schleifscheibe an das Werkstück anstellen
- Schleifabtrag einstellen
- Längsvorschub manuell mittels Handrad betätigen oder
- Längsvorschub einstellen und Automatikbetrieb einschalten
Serienausstattung
- Digitale Positionsanzeige
- Schleifscheibe
- Schleifscheiben-Abziehvorrichtung (Dresser)
- Schleifscheiben-Auswuchtwelle
- Innenrundschleifwerkzeuge Ø 10/16 mm
- Spannstangen für Innenrundschleifwerkzeuge
- Morsekonus MK 4
- Dreibackenfutter und Futteraufnahme
- Stehlünette
- Kühlschmiersystem und Hydraulikaggregat
- Halogen-Maschinenlampe
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheiben-Set komplett Artikel-Nr. 82670
