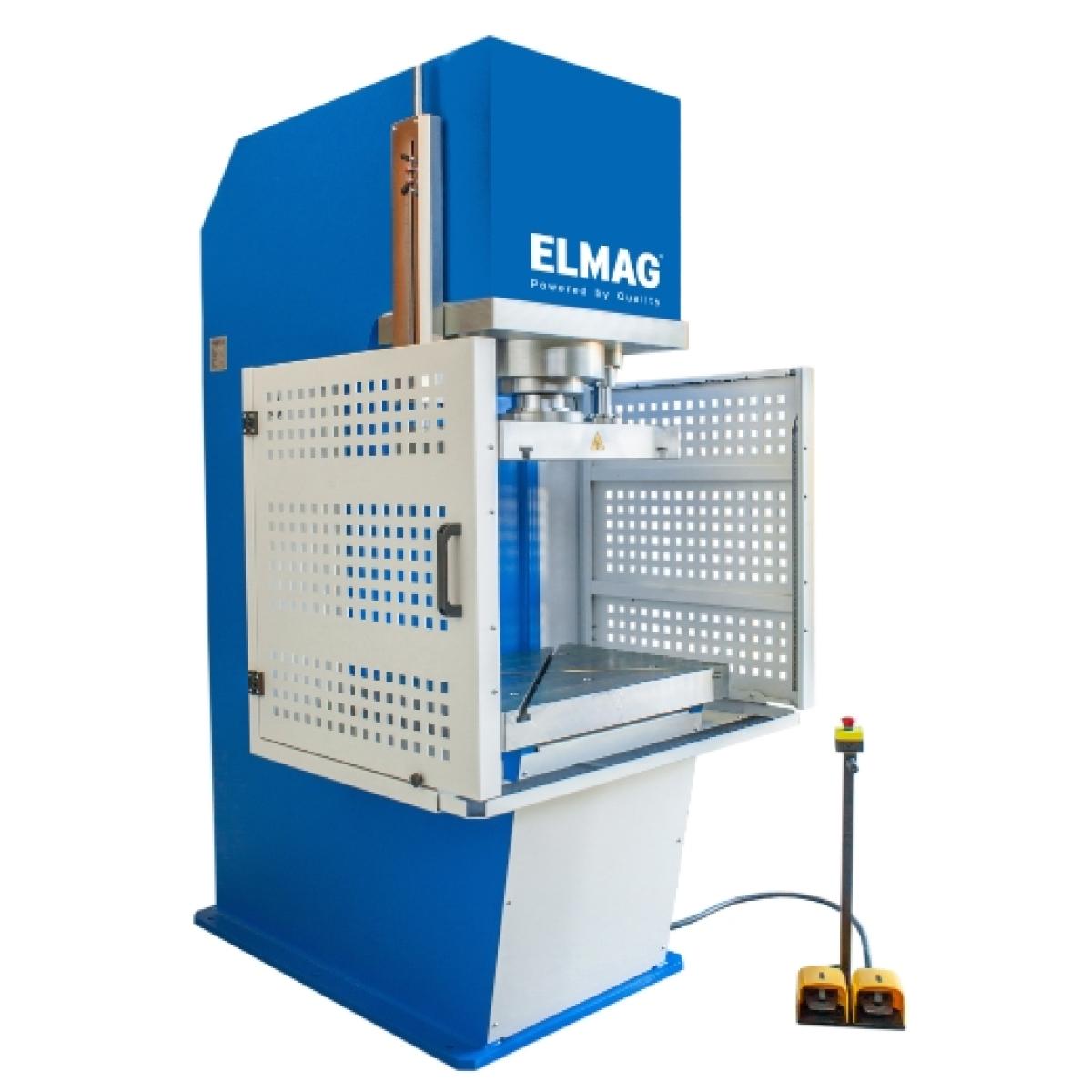

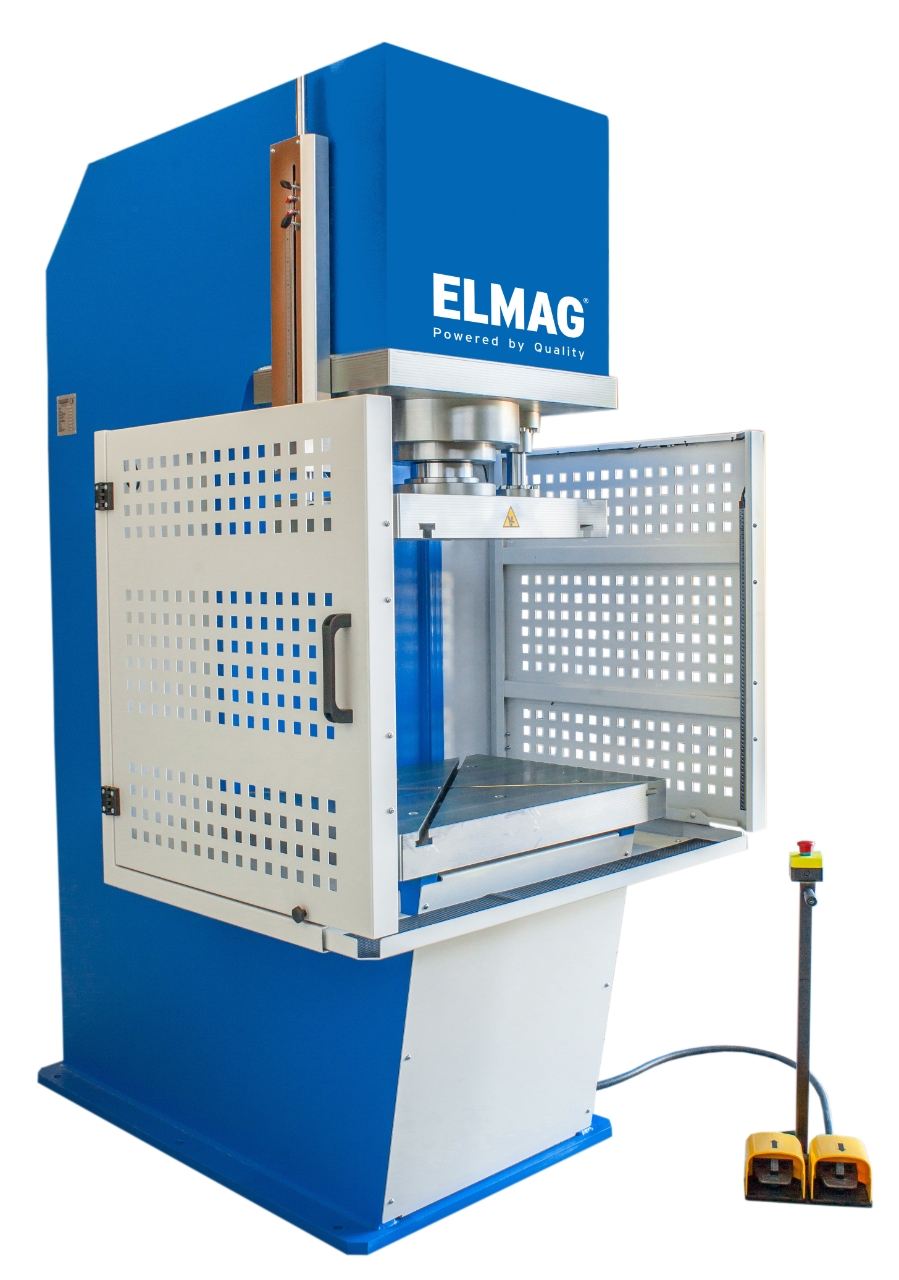

ELMAG Hydraulikpresse C-FRAME
PREMIUM HPC
- Die hydraulischen C-Frame Pressen werden eingesetzt für Stanzarbeiten, Prägen, Tiefziehen und Richten.
- Die hydraulischen Produktionspressen von ELMAG® haben eine geschweißte Konstruktion, die ausschließlich aus Stahl der Güte ST52.3 hergestellt wird.
- Doppelwirkende Zylinder mit einer Führungsbuchse und Verdrehsicherung sind Serienausstattung.
- Die Bedienung erfolgt über einen elektrischen Fußtaster.
- Serienmäßig ausgestattet mit einem vorderen Sicherheitslichtschranken.
- Ausgestattet mit drei Zylindern (2 Führungszylinder).
- Arbeitstisch und Presstisch aus Material CK 42 mit T-Nuten DIN 650.
- Seitlicher Tiefenanschlag an der Maschine.
- Verdrehsicherer Presstisch.
- Sonderausführungen auf Anfrage erhältlich!
Serienausstattung
- Überlast-Sicherheitsventil
- Pressdruckmanometer
- Schaltventil Auf/Ab
- Zylinderkolben verchromt
Technische Daten:
Pressleistung max.: 50t
Elektrohydraulischer Antrieb: Ja
Zwei Antriebsgeschwindigkeiten: Ja
Kolbengeschwindigkeit Stufe 1/2: 6,3 / 31,4mm/s
Rücklaufgeschwindigkeit: 41.9mm/s
Motorleistung: 4000W
Netzanschluss: 400/50V/Hz
Maschinenhöhe: 2045mm
Maschinenlänge: 1350mm
Maschinenbreite: 1180mm
Tischhöhe: 850mm
Ausladung: 265mm
Unterer Tisch: 700x450mm
Oberer Tisch: 550x300mm
Kolbenhub: 250mm
Gewicht: 1750kg
Ursprungsland: NL
Paketdiensfähig: NEIN
PREMIUM HPC
- Die hydraulischen C-Frame Pressen werden eingesetzt für Stanzarbeiten, Prägen, Tiefziehen und Richten.
- Die hydraulischen Produktionspressen von ELMAG® haben eine geschweißte Konstruktion, die ausschließlich aus Stahl der Güte ST52.3 hergestellt wird.
- Doppelwirkende Zylinder mit einer Führungsbuchse und Verdrehsicherung sind Serienausstattung.
- Die Bedienung erfolgt über einen elektrischen Fußtaster.
- Serienmäßig ausgestattet mit einem vorderen Sicherheitslichtschranken.
- Ausgestattet mit drei Zylindern (2 Führungszylinder).
- Arbeitstisch und Presstisch aus Material CK 42 mit T-Nuten DIN 650.
- Seitlicher Tiefenanschlag an der Maschine.
- Verdrehsicherer Presstisch.
- Sonderausführungen auf Anfrage erhältlich!
Serienausstattung
- Überlast-Sicherheitsventil
- Pressdruckmanometer
- Schaltventil Auf/Ab
- Zylinderkolben verchromt
- Die hydraulischen C-Frame Pressen werden eingesetzt für Stanzarbeiten, Prägen, Tiefziehen und Richten.
- Die hydraulischen Produktionspressen von ELMAG® haben eine geschweißte Konstruktion, die ausschließlich aus Stahl der Güte ST52.3 hergestellt wird.
- Doppelwirkende Zylinder mit einer Führungsbuchse und Verdrehsicherung sind Serienausstattung.
- Die Bedienung erfolgt über einen elektrischen Fußtaster.
- Serienmäßig ausgestattet mit einem vorderen Sicherheitslichtschranken.
- Ausgestattet mit drei Zylindern (2 Führungszylinder).
- Arbeitstisch und Presstisch aus Material CK 42 mit T-Nuten DIN 650.
- Seitlicher Tiefenanschlag an der Maschine.
- Verdrehsicherer Presstisch.
- Sonderausführungen auf Anfrage erhältlich!
Serienausstattung
- Überlast-Sicherheitsventil
- Pressdruckmanometer
- Schaltventil Auf/Ab
- Zylinderkolben verchromt
Technische Daten:
Pressleistung max.: 50t
Elektrohydraulischer Antrieb: Ja
Zwei Antriebsgeschwindigkeiten: Ja
Kolbengeschwindigkeit Stufe 1/2: 6,3 / 31,4mm/s
Rücklaufgeschwindigkeit: 41.9mm/s
Motorleistung: 4000W
Netzanschluss: 400/50V/Hz
Maschinenhöhe: 2045mm
Maschinenlänge: 1350mm
Maschinenbreite: 1180mm
Tischhöhe: 850mm
Ausladung: 265mm
Unterer Tisch: 700x450mm
Oberer Tisch: 550x300mm
Kolbenhub: 250mm
Gewicht: 1750kg
Ursprungsland: NL
Paketdiensfähig: NEIN
PREMIUM HPC
- Die hydraulischen C-Frame Pressen werden eingesetzt für Stanzarbeiten, Prägen, Tiefziehen und Richten.
- Die hydraulischen Produktionspressen von ELMAG® haben eine geschweißte Konstruktion, die ausschließlich aus Stahl der Güte ST52.3 hergestellt wird.
- Doppelwirkende Zylinder mit einer Führungsbuchse und Verdrehsicherung sind Serienausstattung.
- Die Bedienung erfolgt über einen elektrischen Fußtaster.
- Serienmäßig ausgestattet mit einem vorderen Sicherheitslichtschranken.
- Ausgestattet mit drei Zylindern (2 Führungszylinder).
- Arbeitstisch und Presstisch aus Material CK 42 mit T-Nuten DIN 650.
- Seitlicher Tiefenanschlag an der Maschine.
- Verdrehsicherer Presstisch.
- Sonderausführungen auf Anfrage erhältlich!
Serienausstattung
- Überlast-Sicherheitsventil
- Pressdruckmanometer
- Schaltventil Auf/Ab
- Zylinderkolben verchromt
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
