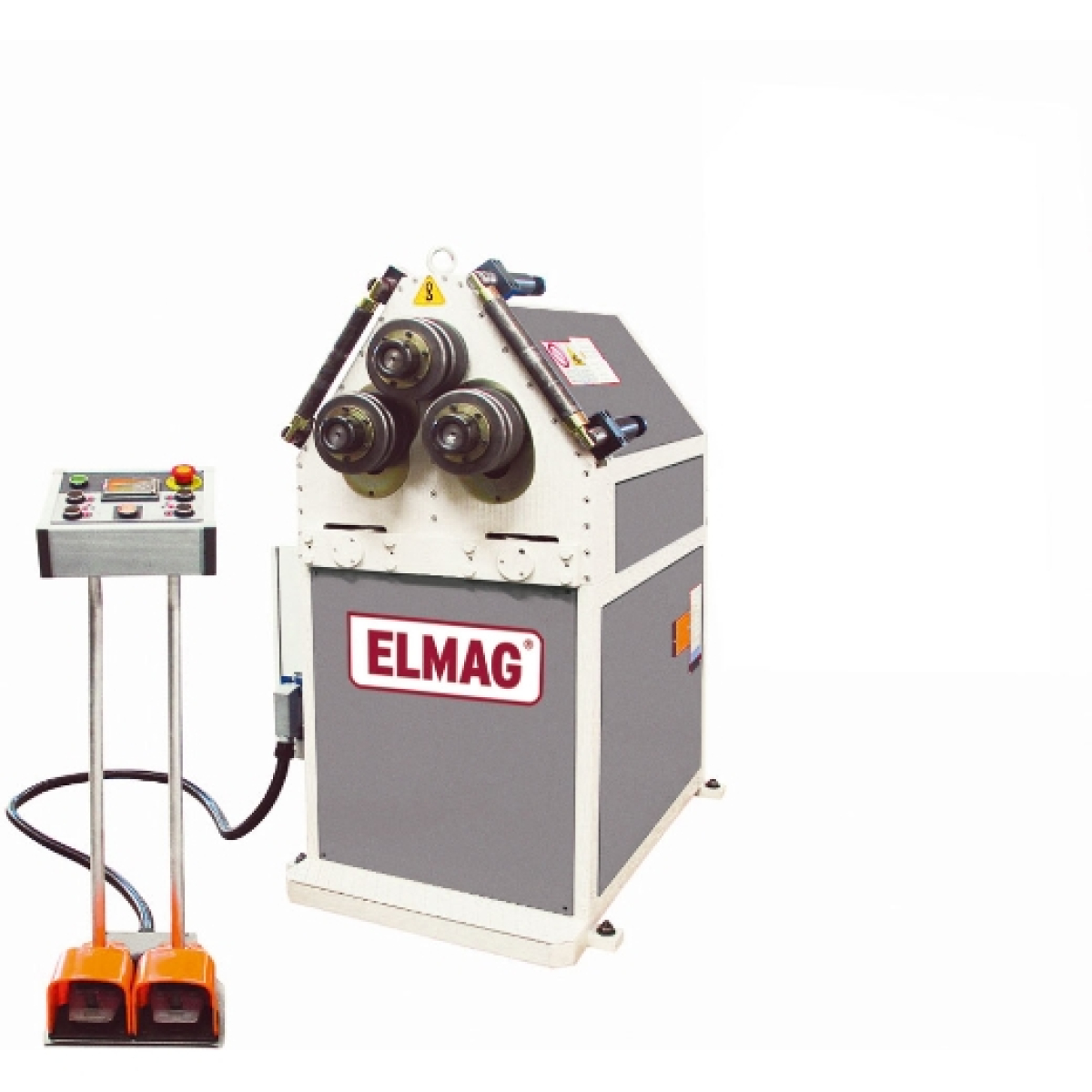

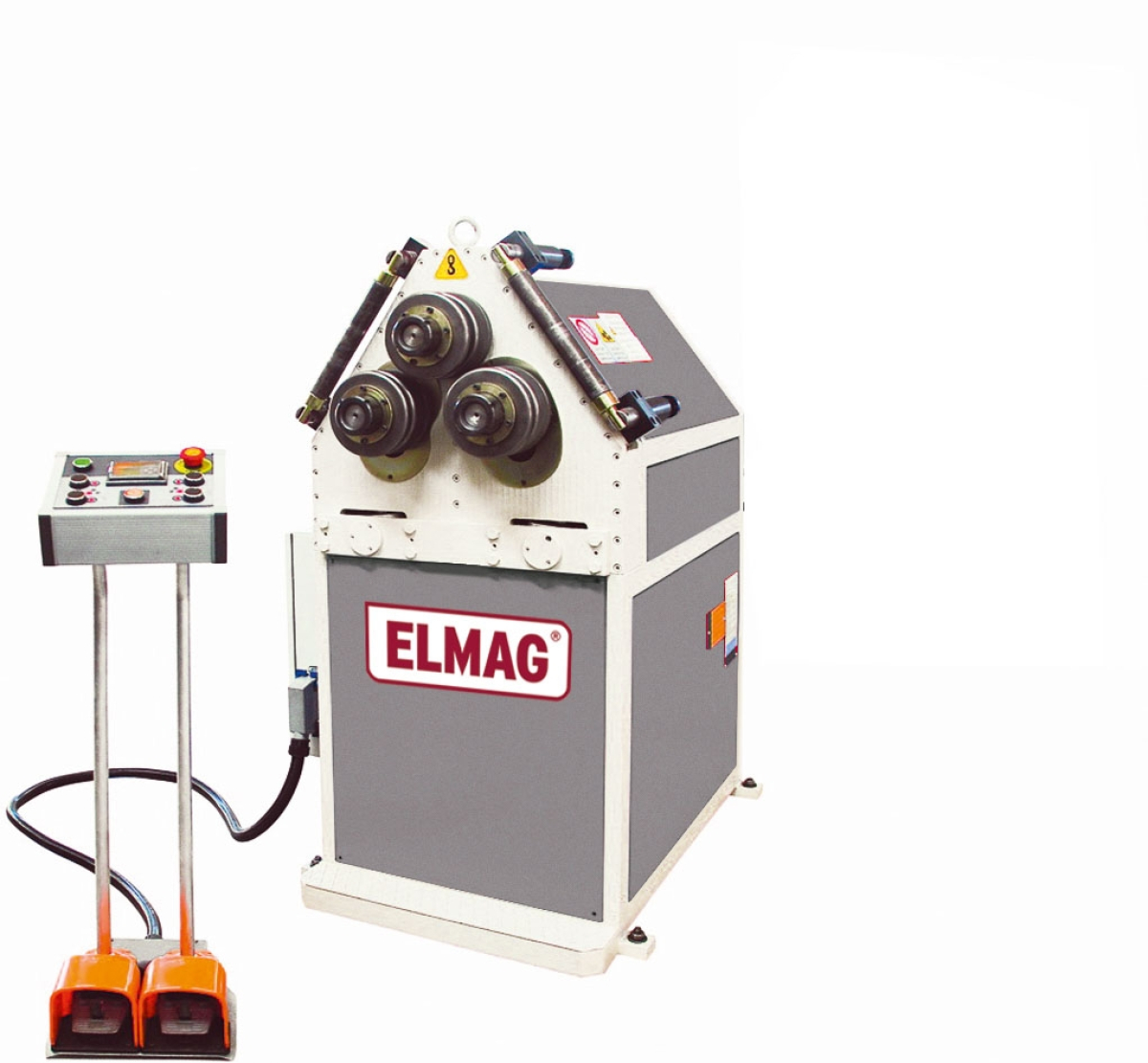

ELMAG Hydraulische Ringbiegemaschine

Biegeleistungsdaten für Stahl: 80x16 mm, Ø 1.200 min. / Streckgrenze 240 N/mm²
Neu entwickelte, sehr effiziente Ringbiegemaschinen für Präzisions-Biegearbeiten
Antriebsmotor 1.100 W

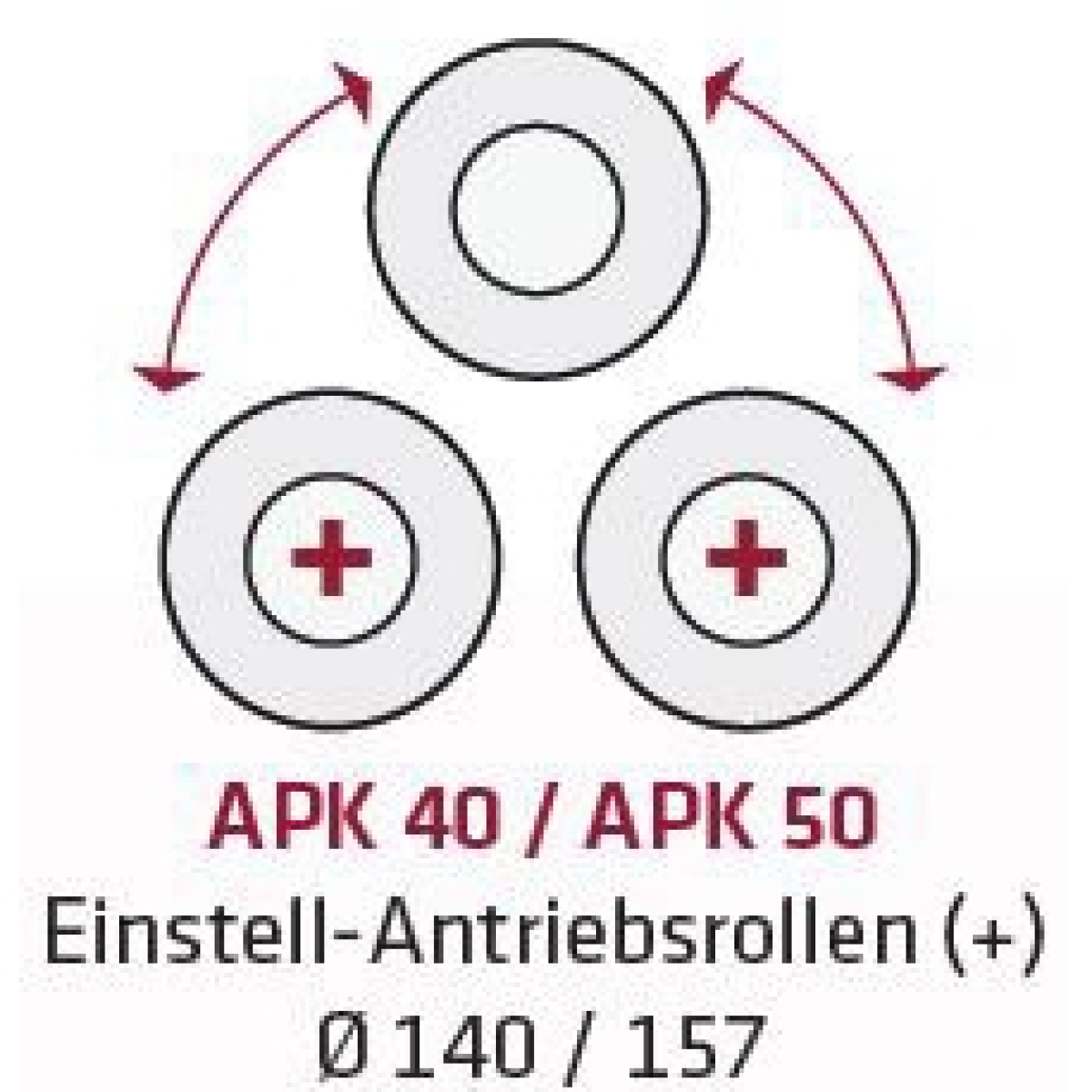

Zwei Einstell-Antriebsrollen Ø 140 bzw. Ø 157 hydraulisch
Vor-/Rückschub 2,2 bzw. 2,95 m/min
Richtwelleneinstellung mechanisch
Robuster Stahlrahmen
Mobiles Bedienpult ERdigital- Einstellrollentaster L/R/AUF/AB- Digitalanzeige Einstellrollenposition- Not-Aus
Doppel-Fußpedal Vor-/Rückschub
Spezialrollensätze, Richthilfen sowie zwei Vorschubgeschwindigkeitenals Sonderzubehör erhältlich


Technische Daten:
Rollendurchmesser oben: 157mm
Rollendurchmesser unten: 157mm
Achsendurchmesser oben: 50mm
Achsendurchmesser unten: 50mm
Einstellrollen hydraulische: 2Anz.
Antriebsrollen: 2Anz.
Vorschubgeschwindigkeit: 2.95m/min
Aufstellung vertikal: Ja
Aufstellung horizontal: Ja
Antriebsmotor: 1100W
Netzanschluss: 400/50V/Hz
Länge: 1450mm
Höhe: 1450mm
Gewicht: 500kg
Ursprungsland: TR
Paketdiensfähig: NEIN

Ringbiegen vom Feinsten
Einfacher Biegradius oder ganzer Vollkreis - die APK-Ringbiegemaschinen
ermöglichen das präzise Einrollen von Stangenmaterialien wie Flach-, Vierkant-, Rund-, Rohr- und Formstahl.

Hochwertige Antriebslösung
Herz der APK-Modelle ist jeweils ein kräftiger Antriebsmotor mit langlebigem Untersetzungsgetriebe. Die Ansteuerung für Vor- und Rückschub der Antriebsrollen erfolgt an einem mobilen Bedienpult mit Doppel-Fußpedal. Das Rollengetriebe- mit Qualitätslagern und spezial-
gehärteten Zahnrädern - ist mittels Rutschkupplung vor Überlastung geschützt.

Präzise Einroll-Richtsysteme
Die APK Ringbiegemaschinen sind mit zwei oder drei gehärteten Antriebsrollen ausgestattet. Die Einstellung des Rollbiegeradius
erfolgt über eine oder zwei mechanisch oder hydraulisch präzise verstellbare Einstellrollen. Zwei seitlich montierte, mechanisch
einstellbare Richtwellen bieten höchste Einrollgenauigkeit.

Rollensätze
Die APK-Modelle sind mit einem Standardrollensatz für Flach-, Vierkant-
und T-Stahl ausgestattet. Spezialrollensätze für Rund- und Rohrstahl,
Formstahl und Winkelstahl sowie Spezialrichthilfen sind als Sonder-
zubehör erhältlich.

Aufstellung
Alle APK-Modelle sind nach Bedarf vertikal oder horizontal aufstellbar.

Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
- Lehrwerkstätten

Serienausstattung
- Standardrollen - Spezialstahl gehärtet
- Rollenachsen - Spezialstahl gehärtet
- Richtwellen - Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER analog / Not-Aus
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub

Sonderzubehör
- Rund- und Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- 2 Vorschubgeschwindigkeiten
