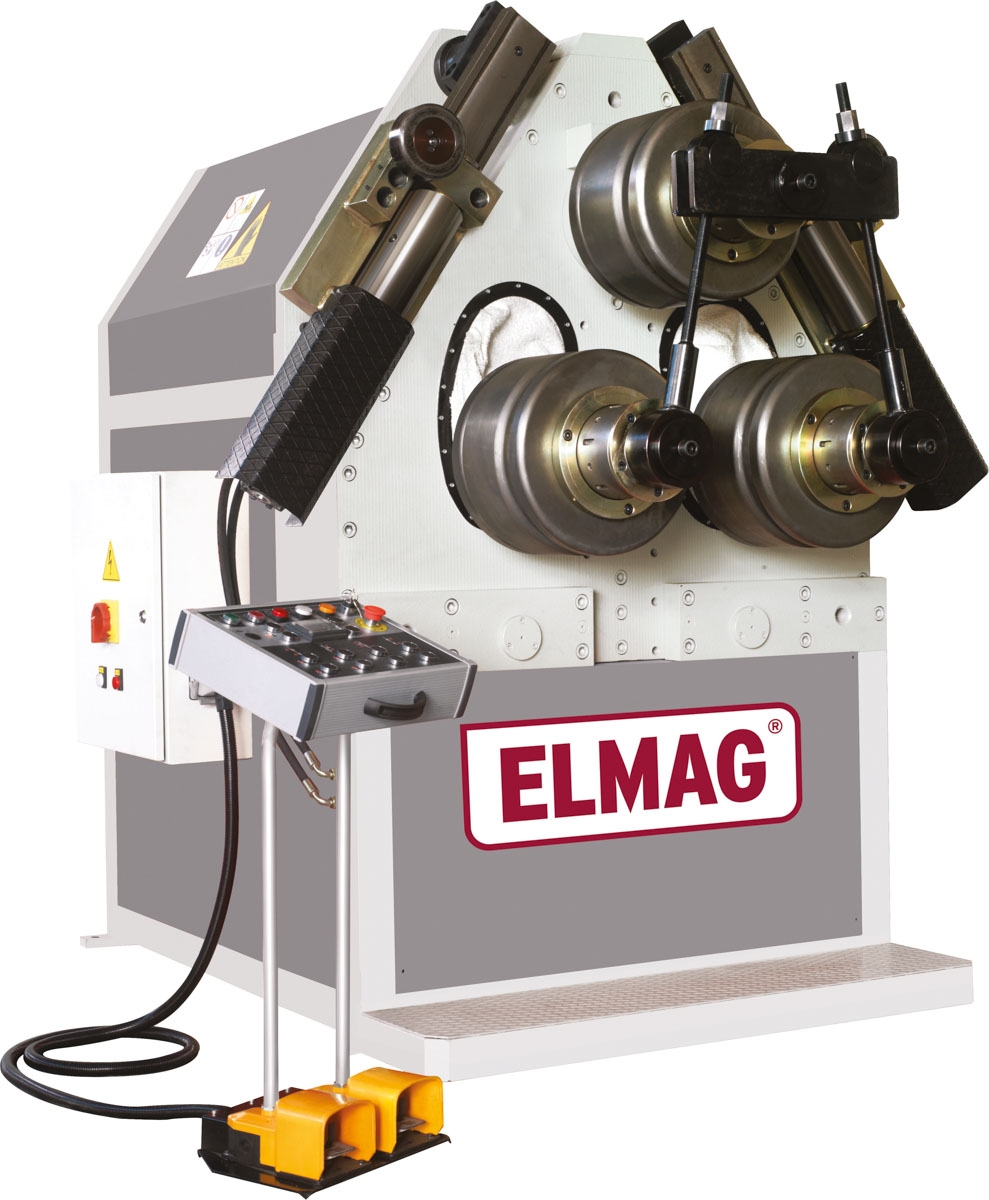

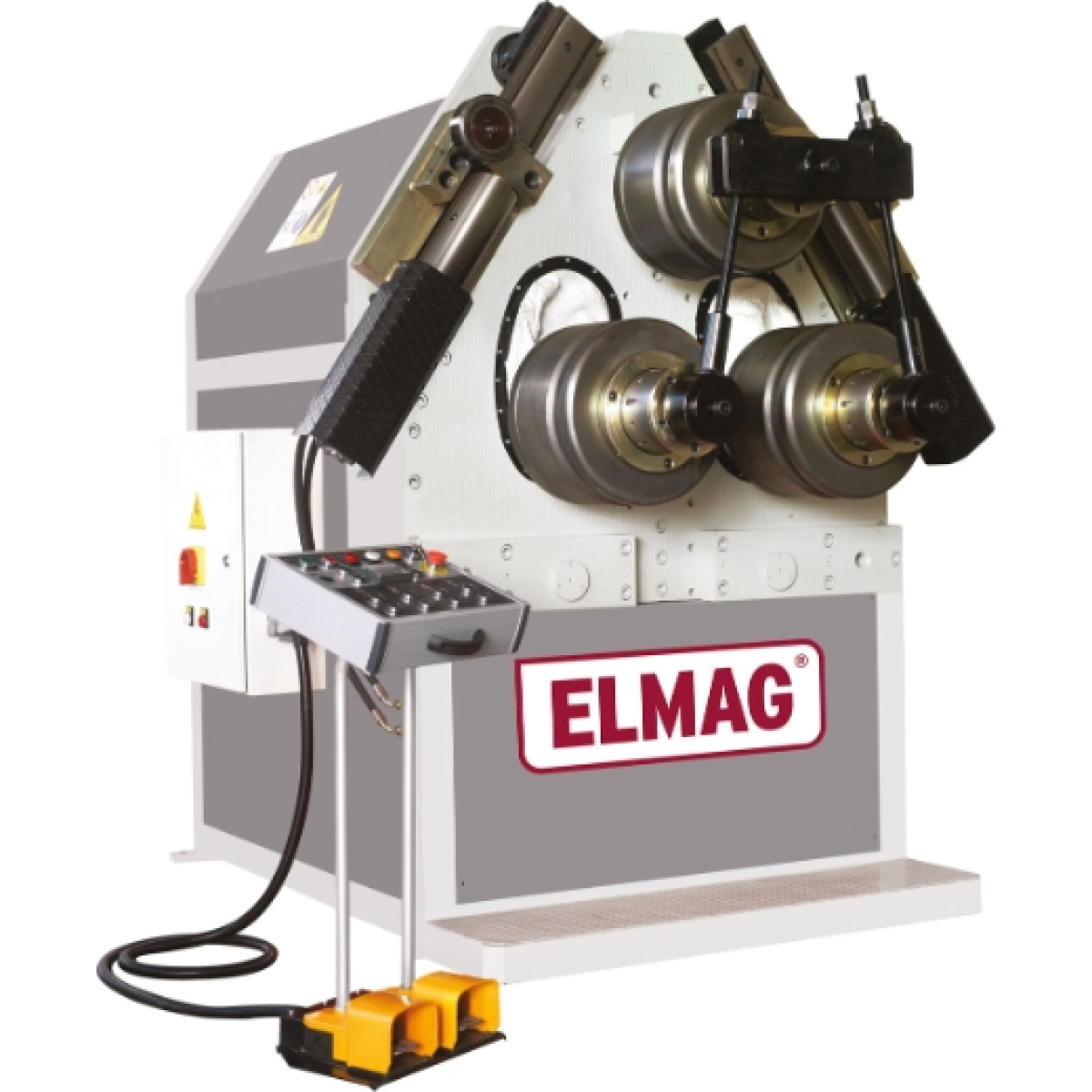

ELMAG Hydraulische Ringbiegemaschine
Hochleistungs-Ringbiegemaschine mit Hydro-Antriebsmotor 11.000 W
Drei Antriebsrollen Ø 315
Zwei Einstell-Antriebsrollen hydraulisch
Rascher Vor-/Rückschub 5,4 m/min
Richtwelleneinstellung mechanisch
Hochwertiges Planeten-Untersetzungsgetriebe
Rutschkupplung als Drehmomentbegrenzung
Elektrische und hydraulische Überlastsicherungen
Robuster Stahlrahmen S355
Mobiles Bedienpult ERdigital- Einstellrollentaster L/R/AUF/AB- Digitalanzeige Einstellrolle- Not-Aus
Doppel-Fußpedal Vor-/Rückschub
Technische Daten:
Rollendurchmesser oben: 315mm
Rollendurchmesser unten: 315mm
Achsendurchmesser oben: 100mm
Achsendurchmesser unten: 100mm
Einstellrollen hydraulische: 2Anz.
Antriebsrollen: 3Anz.
Vorschubgeschwindigkeit: 5.4m/min
Aufstellung vertikal: Ja
Aufstellung horizontal: Ja
Hydro-Antriebsmotor: 11000W
Netzanschluss: 400/50V/Hz
Länge: 1435mm
Höhe: 1680mm
Gewicht: 2240kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Hydro-Antriebsmotor
Ringbiegemaschinen mit hydraulischem Antrieb verfügen über eine hohe
Antriebsleistung, liefern ein gleichmäßiges, lineares Drehmoment und bieten optimalen Schutz gegen Überlastung. Das geringe Trägheitsmoment des Hydromotors ermöglicht einen schnellen Start des Vor- oder Rückschubs und ein rasches, präzises Abbremsen.
Der Hydromotor des APK 101-Modells bietet eine Antriebsleistung
von 11.000 Watt und ist - mit speziellen Richthilfen - auch für das Biegen von IPN-, HEA- und HEB-Profilen geeignet. Beispiel HEA 120: Mindestbiegedurchmesser nur 1.000 mm.
Hochleistungsmodell
Mit einer Vor- und Rückschubgeschwindigkeit - auch bei Großprofilen von 5,4 m/min erbringt das APK 101-Modell beste Leistungskennwerte für
die Serienproduktion. Umfangreiches Sonderzubehör zur Erweiterung des Produkteinsatzes auf Anfrage verfügbar - siehe Übersicht auf Seite 37.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
Serienausstattung
- Standardrollen - Spezialstahl gehärtet
- Rollenachsen - Spezialstahl gehärtet
- Richtwellen - Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
Sonderzubehör
- Rund- und Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Richtwellensystem RW hydraulisch
- Mobiles Bedienpult ER digital / RW analog
- Mobiles Bedienpult ER digital / RW digital
- Zugsystem für U/I/H-Profile
- Rollenspannsystem für Großprofile
- Spiralbiegevorrichtung
- Positionsanzeige/Messgerät für Profile
- 2 Vorschubgeschwindigkeiten
- Schmierautomatik
- APK CNC-Steuerung mit Display
- Playback-Control (Programmierung)
Drei Antriebsrollen Ø 315
Zwei Einstell-Antriebsrollen hydraulisch
Rascher Vor-/Rückschub 5,4 m/min
Richtwelleneinstellung mechanisch
Hochwertiges Planeten-Untersetzungsgetriebe
Rutschkupplung als Drehmomentbegrenzung
Elektrische und hydraulische Überlastsicherungen
Robuster Stahlrahmen S355
Mobiles Bedienpult ERdigital- Einstellrollentaster L/R/AUF/AB- Digitalanzeige Einstellrolle- Not-Aus
Doppel-Fußpedal Vor-/Rückschub
Technische Daten:
Rollendurchmesser oben: 315mm
Rollendurchmesser unten: 315mm
Achsendurchmesser oben: 100mm
Achsendurchmesser unten: 100mm
Einstellrollen hydraulische: 2Anz.
Antriebsrollen: 3Anz.
Vorschubgeschwindigkeit: 5.4m/min
Aufstellung vertikal: Ja
Aufstellung horizontal: Ja
Hydro-Antriebsmotor: 11000W
Netzanschluss: 400/50V/Hz
Länge: 1435mm
Höhe: 1680mm
Gewicht: 2240kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Hydro-Antriebsmotor
Ringbiegemaschinen mit hydraulischem Antrieb verfügen über eine hohe
Antriebsleistung, liefern ein gleichmäßiges, lineares Drehmoment und bieten optimalen Schutz gegen Überlastung. Das geringe Trägheitsmoment des Hydromotors ermöglicht einen schnellen Start des Vor- oder Rückschubs und ein rasches, präzises Abbremsen.
Der Hydromotor des APK 101-Modells bietet eine Antriebsleistung
von 11.000 Watt und ist - mit speziellen Richthilfen - auch für das Biegen von IPN-, HEA- und HEB-Profilen geeignet. Beispiel HEA 120: Mindestbiegedurchmesser nur 1.000 mm.
Hochleistungsmodell
Mit einer Vor- und Rückschubgeschwindigkeit - auch bei Großprofilen von 5,4 m/min erbringt das APK 101-Modell beste Leistungskennwerte für
die Serienproduktion. Umfangreiches Sonderzubehör zur Erweiterung des Produkteinsatzes auf Anfrage verfügbar - siehe Übersicht auf Seite 37.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
Serienausstattung
- Standardrollen - Spezialstahl gehärtet
- Rollenachsen - Spezialstahl gehärtet
- Richtwellen - Spezialstahl gehärtet
- Rollenverstellung unten hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER digital / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
Sonderzubehör
- Rund- und Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Richtwellensystem RW hydraulisch
- Mobiles Bedienpult ER digital / RW analog
- Mobiles Bedienpult ER digital / RW digital
- Zugsystem für U/I/H-Profile
- Rollenspannsystem für Großprofile
- Spiralbiegevorrichtung
- Positionsanzeige/Messgerät für Profile
- 2 Vorschubgeschwindigkeiten
- Schmierautomatik
- APK CNC-Steuerung mit Display
- Playback-Control (Programmierung)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
