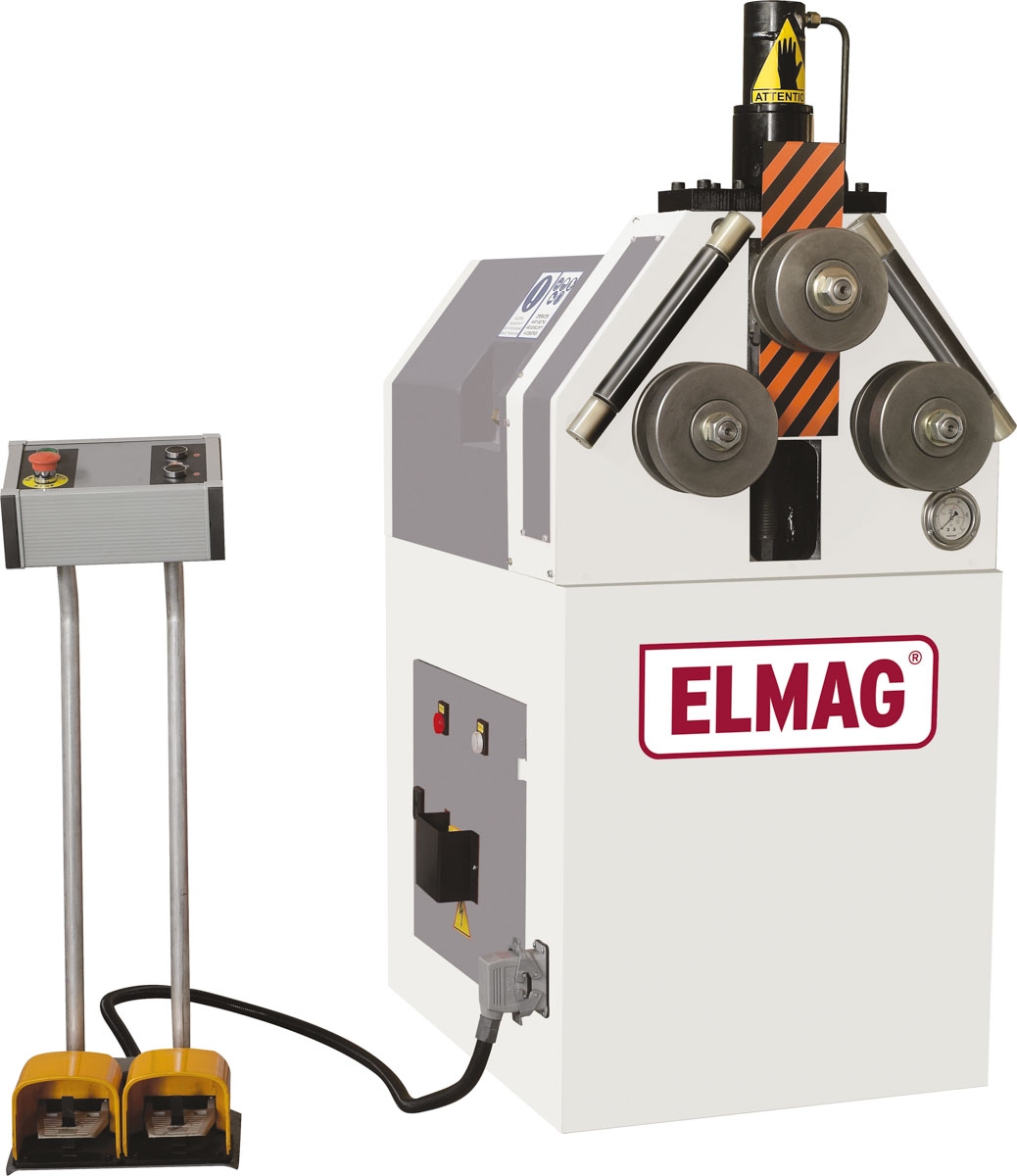

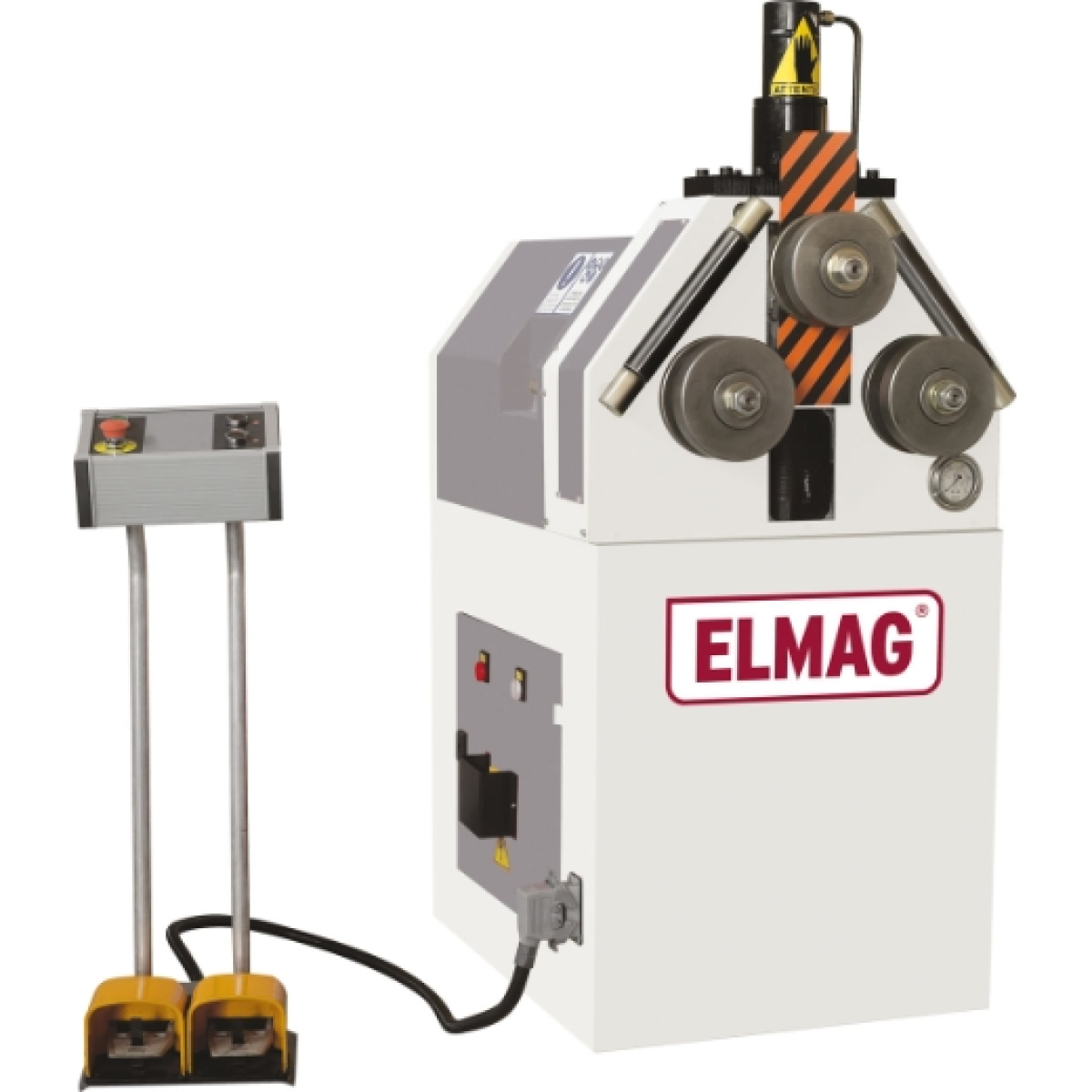

ELMAG Hydraulische Ringbiegemaschine
Biegeleistungsdaten für Stahl: 60x10 mm, Ø 800 min. / Streckgrenze 240 N/mm²
Sehr bewährtes Modell mit kräftigem Antriebsmotor1.500 W und drei Antriebsrollen
Vor-/Rückschub 3,3 m/min

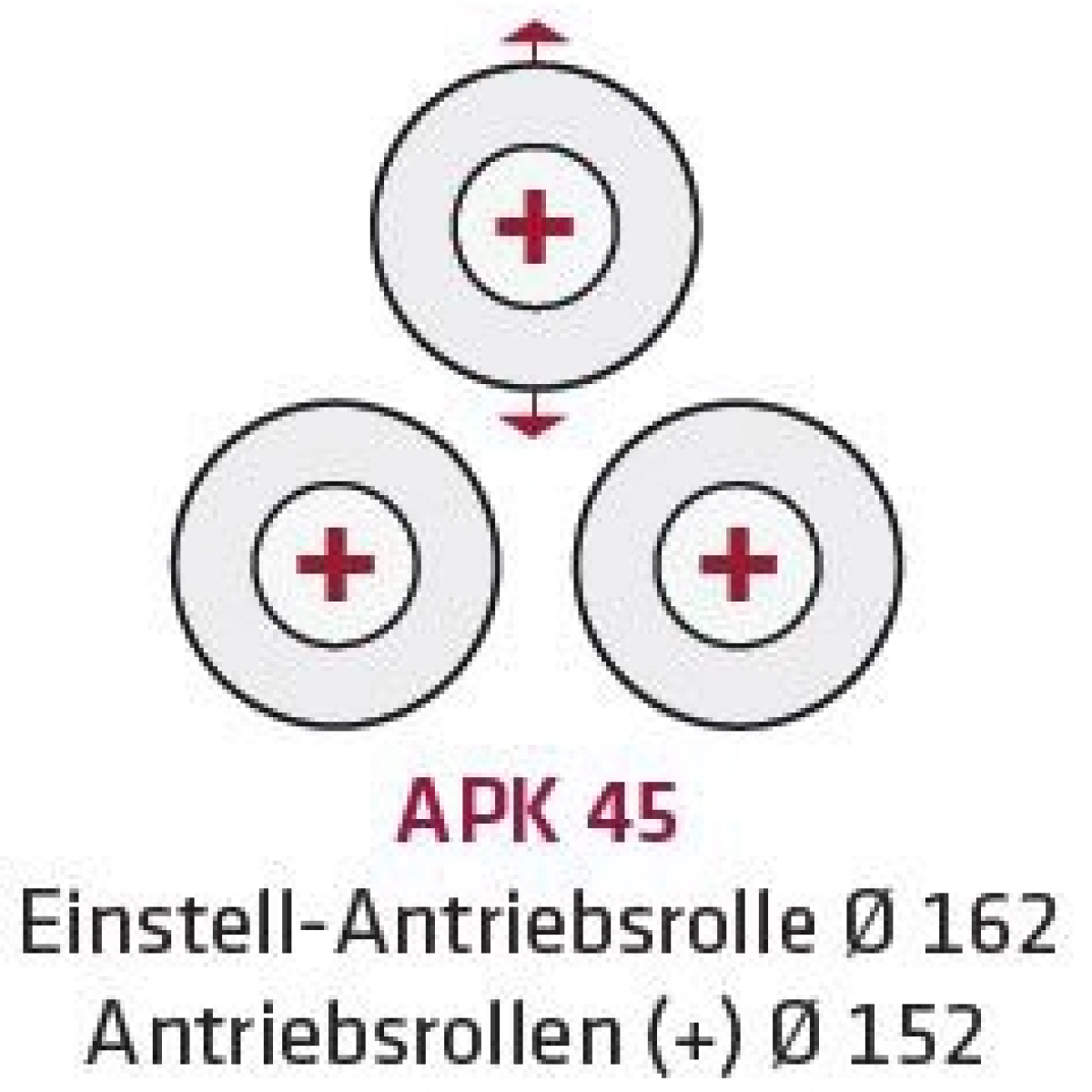

Einstell-Antriebsrolle Ø 162 mm hydraulisch
Öldruckanzeige
Zwei große Antriebsrollen Ø 152 mm - geringere Reibung
Richtwellen mechanisch
Robuster Stahlrahmen
Mobiles Bedienpult ERanalog- Einstelltaster L/R/AUF/AB- Not-Aus
Doppel-Fußpedal Vor-/Rückschub
Umfangreiches Sonderzubehör erhältlich, z.B. DigitalanzeigeEinstellrollenposition am Bedienpult
Technische Daten:
Rollendurchmesser oben: 162mm
Rollendurchmesser unten: 152mm
Achsendurchmesser oben: 50mm
Achsendurchmesser unten: 40mm
Einstellrollen hydraulische: 1Anz.
Antriebsrollen: 3Anz.
Vorschubgeschwindigkeit: 3.3m/min
Aufstellung vertikal: Ja
Aufstellung horizontal: Ja
Antriebsmotor: 1500W
Hydromotor Einstellrolle: 750W
Netzanschluss: 400/50V/Hz
Länge: 950mm
Höhe: 1450mm
Gewicht: 500kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Ringbiegen vom Feinsten
Einfacher Biegradius oder ganzer Vollkreis - die APK-Ringbiegemaschinen
ermöglichen das präzise Einrollen von Stangenmaterialien wie Flach-, Vierkant-, Rund-, Rohr- und Formstahl.
Hochwertige Antriebslösung
Herz der APK-Modelle ist jeweils ein kräftiger Antriebsmotor mit langlebigem Untersetzungsgetriebe. Die Ansteuerung für Vor- und Rückschub der Antriebsrollen erfolgt an einem mobilen Bedienpult mit Doppel-Fußpedal. Das Rollengetriebe- mit Qualitätslagern und spezial-
gehärteten Zahnrädern - ist mittels Rutschkupplung vor Überlastung geschützt.
Präzise Einroll-Richtsysteme
Die APK Ringbiegemaschinen sind mit zwei oder drei gehärteten Antriebsrollen ausgestattet. Die Einstellung des Rollbiegeradius
erfolgt über eine oder zwei mechanisch oder hydraulisch präzise verstellbare Einstellrollen. Zwei seitlich montierte, mechanisch
einstellbare Richtwellen bieten höchste Einrollgenauigkeit.
Rollensätze
Die APK-Modelle sind mit einem Standardrollensatz für Flach-, Vierkant-
und T-Stahl ausgestattet. Spezialrollensätze für Rund- und Rohrstahl,
Formstahl und Winkelstahl sowie Spezialrichthilfen sind als Sonder-
zubehör erhältlich.
Aufstellung
Alle APK-Modelle sind nach Bedarf vertikal oder horizontal aufstellbar.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
- Lehrwerkstätten
Serienausstattung
- Standardrollen - Spezialstahl gehärtet
- Rollenachsen - Spezialstahl gehärtet
- Richtwellen - Spezialstahl gehärtet
- Rollenverstellung oben hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER analog / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
Sonderzubehör
- Rund- und Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Mobiles Bedienpult ER digital / Not-Aus
- 2 Vorschubgeschwindigkeiten
Sehr bewährtes Modell mit kräftigem Antriebsmotor1.500 W und drei Antriebsrollen
Vor-/Rückschub 3,3 m/min
Einstell-Antriebsrolle Ø 162 mm hydraulisch
Öldruckanzeige
Zwei große Antriebsrollen Ø 152 mm - geringere Reibung
Richtwellen mechanisch
Robuster Stahlrahmen
Mobiles Bedienpult ERanalog- Einstelltaster L/R/AUF/AB- Not-Aus
Doppel-Fußpedal Vor-/Rückschub
Umfangreiches Sonderzubehör erhältlich, z.B. DigitalanzeigeEinstellrollenposition am Bedienpult
Technische Daten:
Rollendurchmesser oben: 162mm
Rollendurchmesser unten: 152mm
Achsendurchmesser oben: 50mm
Achsendurchmesser unten: 40mm
Einstellrollen hydraulische: 1Anz.
Antriebsrollen: 3Anz.
Vorschubgeschwindigkeit: 3.3m/min
Aufstellung vertikal: Ja
Aufstellung horizontal: Ja
Antriebsmotor: 1500W
Hydromotor Einstellrolle: 750W
Netzanschluss: 400/50V/Hz
Länge: 950mm
Höhe: 1450mm
Gewicht: 500kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Ringbiegen vom Feinsten
Einfacher Biegradius oder ganzer Vollkreis - die APK-Ringbiegemaschinen
ermöglichen das präzise Einrollen von Stangenmaterialien wie Flach-, Vierkant-, Rund-, Rohr- und Formstahl.
Hochwertige Antriebslösung
Herz der APK-Modelle ist jeweils ein kräftiger Antriebsmotor mit langlebigem Untersetzungsgetriebe. Die Ansteuerung für Vor- und Rückschub der Antriebsrollen erfolgt an einem mobilen Bedienpult mit Doppel-Fußpedal. Das Rollengetriebe- mit Qualitätslagern und spezial-
gehärteten Zahnrädern - ist mittels Rutschkupplung vor Überlastung geschützt.
Präzise Einroll-Richtsysteme
Die APK Ringbiegemaschinen sind mit zwei oder drei gehärteten Antriebsrollen ausgestattet. Die Einstellung des Rollbiegeradius
erfolgt über eine oder zwei mechanisch oder hydraulisch präzise verstellbare Einstellrollen. Zwei seitlich montierte, mechanisch
einstellbare Richtwellen bieten höchste Einrollgenauigkeit.
Rollensätze
Die APK-Modelle sind mit einem Standardrollensatz für Flach-, Vierkant-
und T-Stahl ausgestattet. Spezialrollensätze für Rund- und Rohrstahl,
Formstahl und Winkelstahl sowie Spezialrichthilfen sind als Sonder-
zubehör erhältlich.
Aufstellung
Alle APK-Modelle sind nach Bedarf vertikal oder horizontal aufstellbar.
Einsatzbeispiele
- Rohrleitungsbau
- Behälterbau
- Installateure
- Stahlbau
- Geländerbau
- Schlossereien
- Schmieden
- Maschinenbau
- Spenglereien
- Karosseriebau
- KFZ-Werkstätten
- Lehrwerkstätten
Serienausstattung
- Standardrollen - Spezialstahl gehärtet
- Rollenachsen - Spezialstahl gehärtet
- Richtwellen - Spezialstahl gehärtet
- Rollenverstellung oben hydraulisch
- Richtwellenverstellung mechanisch
- Mobiles Bedienpult ER analog / Not-Aus
- Doppel-Fußpedal Vor-/Rückschub
Sonderzubehör
- Rund- und Rohrstahlbiegrollen
- Formstahlbiegrollen
- Winkelstahlbiegrollen
- Winkelbiegevorrichtung
- Mobiles Bedienpult ER digital / Not-Aus
- 2 Vorschubgeschwindigkeiten
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
